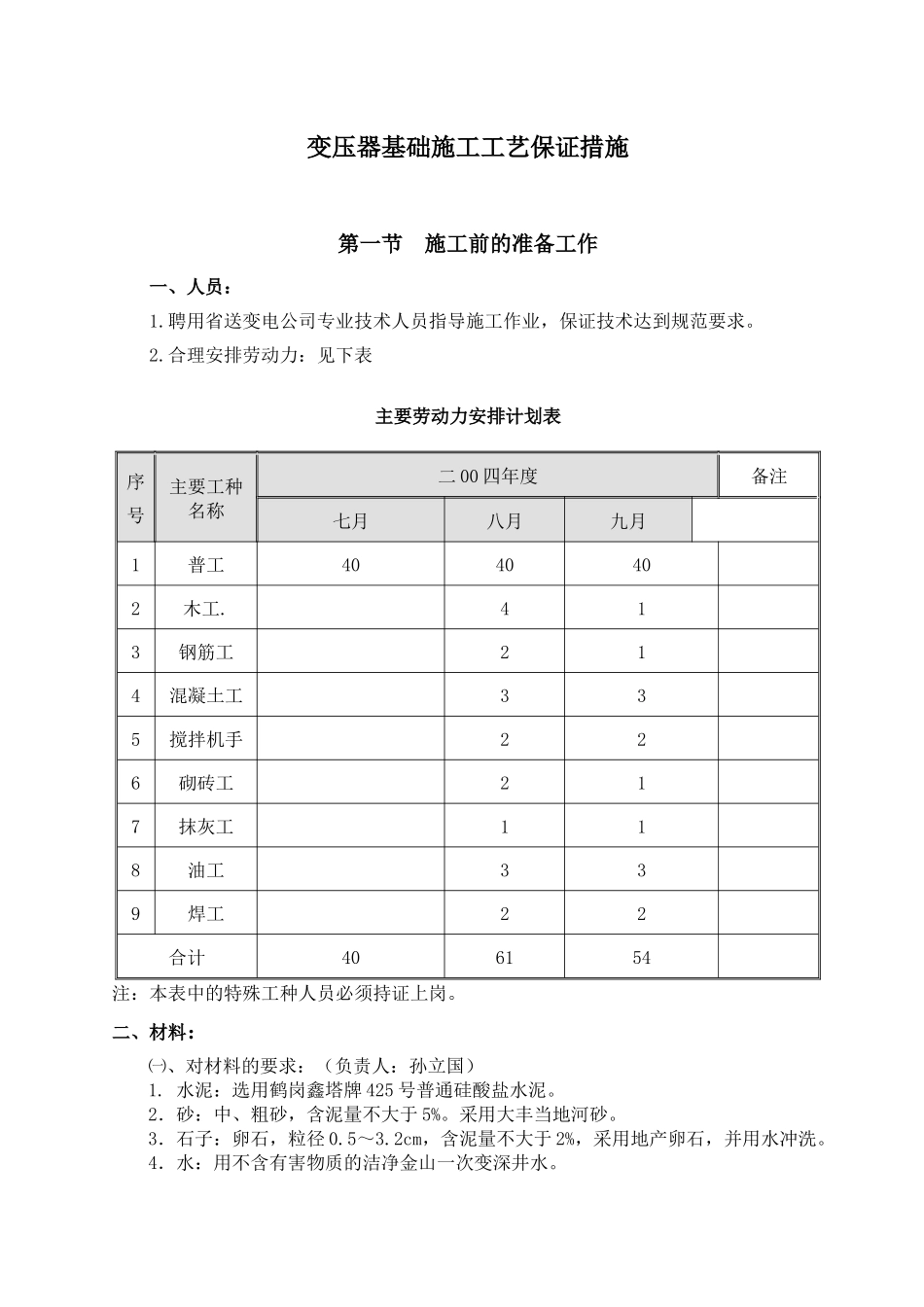

变压器基础施工工艺保证措施第一节施工前的准备工作一、人员：1.聘用省送变电公司专业技术人员指导施工作业，保证技术达到规范要求。2.合理安排劳动力：见下表主要劳动力安排计划表序号主要工种名称二00四年度备注七月八月九月1普工4040402木工.413钢筋工214混凝土工335搅拌机手226砌砖工217抹灰工118油工339焊工22合计406154注：本表中的特殊工种人员必须持证上岗。二、材料：㈠、对材料的要求：（负责人：孙立国）1.水泥：选用鹤岗鑫塔牌425号普通硅酸盐水泥。2．砂：中、粗砂，含泥量不大于5%。采用大丰当地河砂。3．石子：卵石，粒径0.5～3.2cm，含泥量不大于2%，采用地产卵石，并用水冲洗。4．水：用不含有害物质的洁净金山一次变深井水。5．外加剂、掺合料：其品种及掺量。应根据需要，通过试验确定。6．钢筋采购必须有厂家合格证明以上各项目须经鹤岗市质检站试验室试验并经监理认可。㈡、材料的存放要求（现场负责人：鞠洪喜）1．水泥存放时，下面架空并垫塑料布，上面必须用防水布加以覆盖，严防水泥受潮。2．砂、卵石等材料堆放规则，且尽量靠近搅拌机。第二节作业前应具备的条件1.基础轴线尺寸，基底标高和地质情况均经过检查，并应办完预检手续。2.安装的模板已经过检查，符合设计要求，并办完预检手续。3.在模板上做好混凝土上平面的标记。主变基础弹上线。4.埋在基础中的钢筋、预埋件均已安装完毕，并经过有关部门检查验收，并办完预检手续。5.由试验部门确定混凝土配合比，经核查后，调整第一盘混凝土的各种材料的用量，进行技术交底及试拌。同时准备好混凝土试模。6、由设计院提供的图纸，且经过有关人员会审。7、经批准的施工工艺保证措施。第三节主要工序的施工方法一、施工测量施工控制点的引测：根据设计院提供的控制点，作好施工标记。施工控制点采用钢筋砸入地下，埋深0.5m，但现场运输车辆行驶频繁，因此需定期进行测量，并做好施工控制点的保护。轴线控制网的设定：根据所区施工控制点，建立构支架基础的轴线控制网，并在施工过程中进行定期测量校核。二、土方工程本工程土方开挖以人力开挖为主，使用锹镐。遇有石方时，使用风镐。为做到文明施工，确保道路通畅，挖出的土方除部分集中堆放在场区指定地点外，其余的运出电场外。为避免重复开挖，减少施工相互干扰，对地下设施施工应统筹安排，统一规划，一次开挖，多项施工，自下而上，循环安排。回填工作应及时、认真，采用人工分层夯实，及时检验，达到设计规定的密实度。三、模板工程1.模板的准备模板总面积为89.64m2。下层1.5米采用砖模，用一砖厚砌墙至1.5米高后，外侧用土回填并分层夯实，1.5米以上部分采用钢模继续支护。1.5米高以上的钢模板，应选表面平整、边缘规整的模板，钢模板间拼装时加吹塑纸以保证现场拼接后的平整度和接缝的严密。使用前刷色拉油以保证基础表面的光滑及顺利拆模。主变基础上三道梁长度为6.34米，由于标准模板不能达到此尺寸要求，故采用5mm的钢板加工成异型模板以满足其特殊需要。模板组装：就地拼装各侧模板，自下而上安装，安装时用卷尺量对角线，直角尺测角规方后，板与板间固定牢靠，以保证模板整体几何尺寸，安装时要考虑拆模方便。主变基础上层使用异型模板，为防止其支护中变形及钢筋笼位移，在模板的下侧采用24根1寸半钢管做成支架，用10mm钢板做成三角焊接在支架边支持模板，每条梁两端分别留出800mm后，间距1500mm共设四道支架整体焊在钢筋笼上以保证支模及钢筋笼总体不变形。如图所示。模板的支护：使用钢模板时，采用60*120木方水平单背，从砖模往上1.1米共设三道横梁，采用通长木方，连成整体支到壁上。用60*120间距500mm设十三道纵向木方，模侧支在此木方上，土壁侧立60*120木方作支护点，内侧模板按图支护方法间距为500mm进行。见附图。内侧活动支护时，所用的木方随着混凝土的增长，逐步取出。所完成的模板工程要具有足够的强度、刚度和稳定性，能可靠地承受砼的重量和侧压力，以及在施工过程中所产生的荷载。模板及其支架必须保证基础工程各部分形状尺寸。为保证主变梁的水平，在支护模板时，用经纬仪或水准仪找准标高水平线，在模板上弹线。并在浇筑时...
