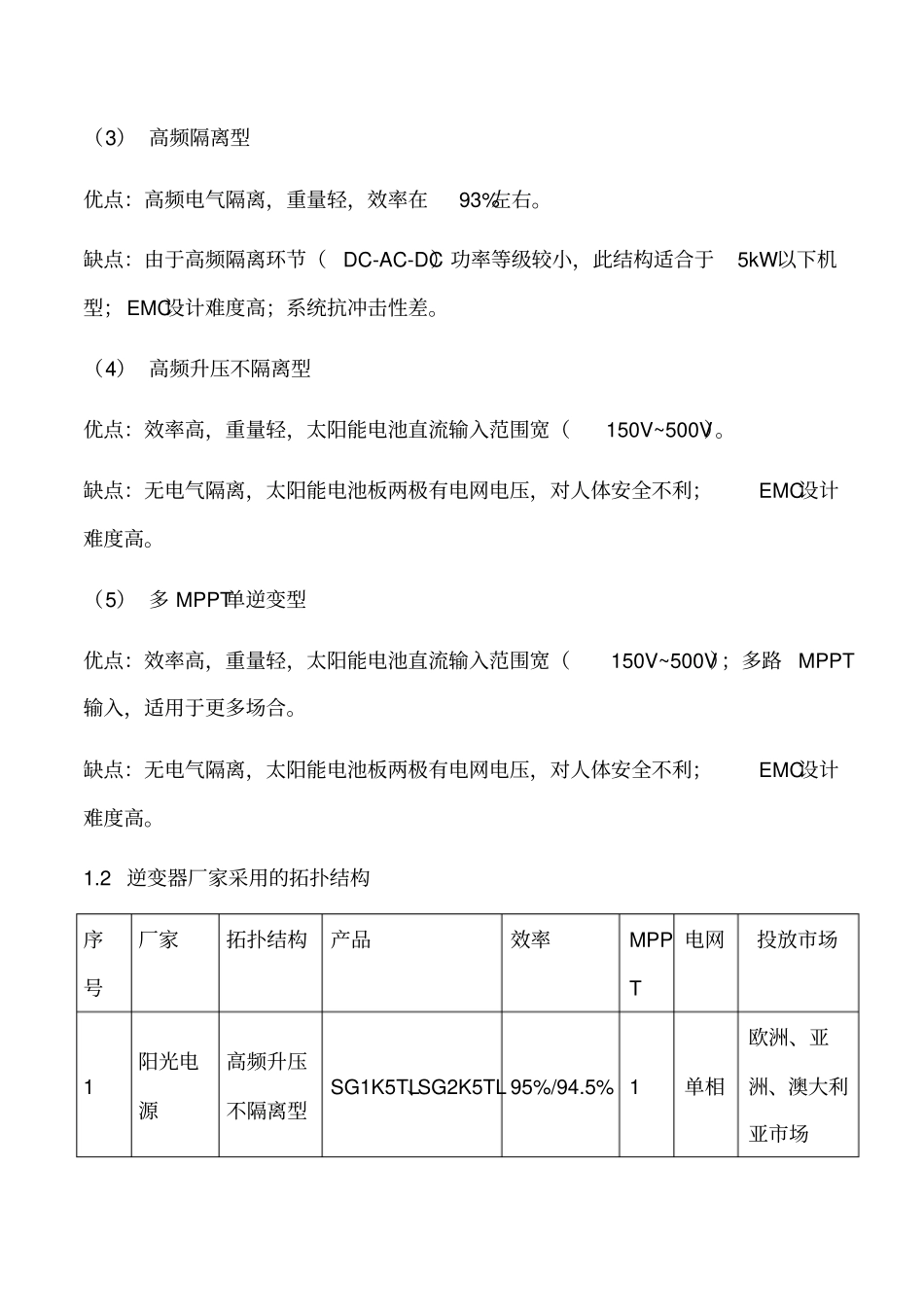

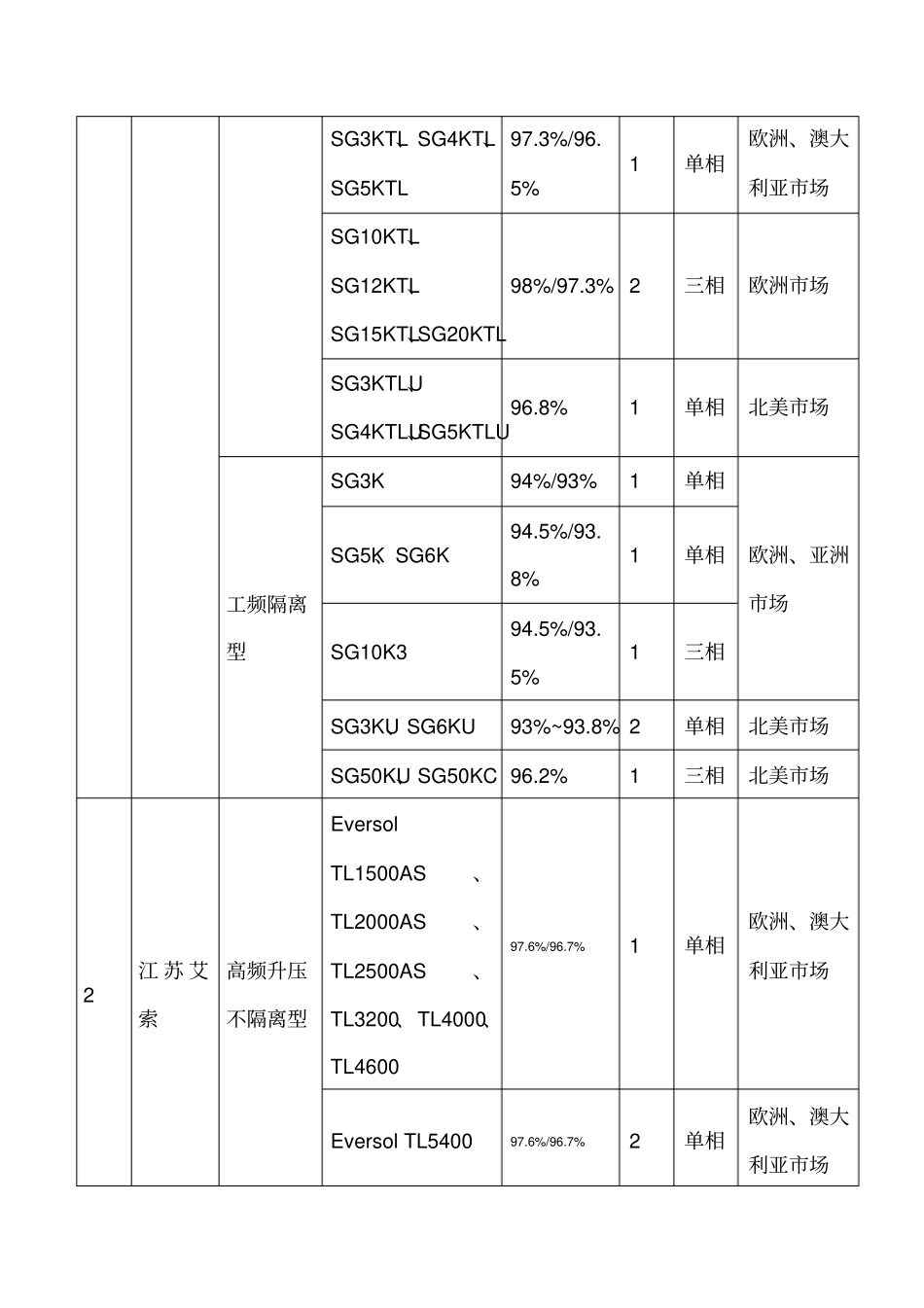

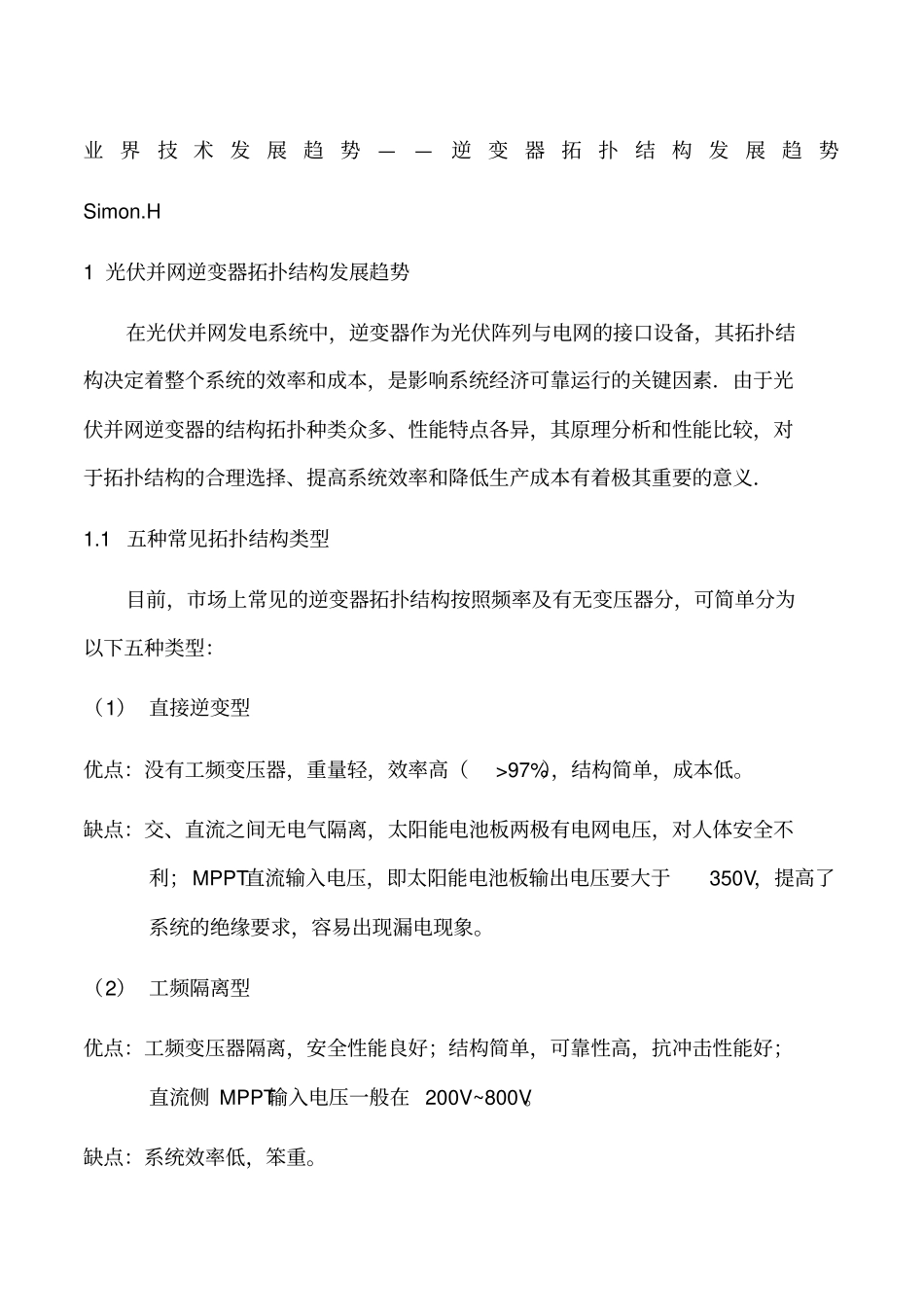

业界技术发展趋势——逆变器拓扑结构发展趋势Simon.H1光伏并网逆变器拓扑结构发展趋势在光伏并网发电系统中，逆变器作为光伏阵列与电网的接口设备，其拓扑结构决定着整个系统的效率和成本，是影响系统经济可靠运行的关键因素．由于光伏并网逆变器的结构拓扑种类众多、性能特点各异，其原理分析和性能比较，对于拓扑结构的合理选择、提高系统效率和降低生产成本有着极其重要的意义．1.1五种常见拓扑结构类型目前，市场上常见的逆变器拓扑结构按照频率及有无变压器分，可简单分为以下五种类型：（1）直接逆变型优点：没有工频变压器，重量轻，效率高（>97%），结构简单，成本低。缺点：交、直流之间无电气隔离，太阳能电池板两极有电网电压，对人体安全不利；MPPT直流输入电压，即太阳能电池板输出电压要大于350V，提高了系统的绝缘要求，容易出现漏电现象。（2）工频隔离型优点：工频变压器隔离，安全性能良好；结构简单，可靠性高，抗冲击性能好；直流侧MPPT输入电压一般在200V~800V。缺点：系统效率低，笨重。（3）高频隔离型优点：高频电气隔离，重量轻，效率在93%左右。缺点：由于高频隔离环节（DC-AC-DC）功率等级较小，此结构适合于5kW以下机型；EMC设计难度高；系统抗冲击性差。（4）高频升压不隔离型优点：效率高，重量轻，太阳能电池直流输入范围宽（150V~500V）。缺点：无电气隔离，太阳能电池板两极有电网电压，对人体安全不利；EMC设计难度高。（5）多MPPT单逆变型优点：效率高，重量轻，太阳能电池直流输入范围宽（150V~500V）；多路MPPT输入，适用于更多场合。缺点：无电气隔离，太阳能电池板两极有电网电压，对人体安全不利；EMC设计难度高。1.2逆变器厂家采用的拓扑结构序号厂家拓扑结构产品效率MPPT电网投放市场1阳光电源高频升压不隔离型SG1K5TL、SG2K5TL95%/94.5%1单相欧洲、亚洲、澳大利亚市场SG3KTL、SG4KTL、SG5KTL97.3%/96.5%1单相欧洲、澳大利亚市场SG10KTL、SG12KTL、SG15KTL、SG20KTL98%/97.3%2三相欧洲市场SG3KTLU、SG4KTLU、SG5KTLU96.8%1单相北美市场工频隔离型SG3K94%/93%1单相欧洲、亚洲市场SG5K、SG6K94.5%/93.8%1单相SG10K394.5%/93.5%1三相SG3KU、SG6KU93%~93.8%2单相北美市场SG50KU、SG50KC96.2%1三相北美市场2江苏艾索高频升压不隔离型EversolTL1500AS、TL2000AS、TL2500AS、TL3200、TL4000、TL460097.6%/96.7%1单相欧洲、澳大利亚市场EversolTL540097.6%/96.7%2单相欧洲、澳大利亚市场EversolTLC10K、TLC12K、TLC15K、TLC17K98%/97.5%2三相欧洲市场高频隔离型EversolHF1500、HF200096%/95.5%1单相澳大利亚市场3SMA高频升压不隔离型SUNNYBOY1600TL、2100TL96.0%/95.2%1单相欧洲、澳大利亚市场SUNNYBOY3000TL、4000TL、5000TL97.0%/96.5%1、2单相欧洲、亚洲、澳大利亚市场SunnyBoy8000TL-US、9000TL-US、10000TL-US98.3%/98%1单/两相北美市场SUNNYMINICENTRAL6000TL、7000TL、8000TL98%/97.7%1单相欧洲、澳大利亚市场SUNNYMINICENTRAL9000TL、10000TL、11000TL、97.7%/97.2%1单相欧洲、亚洲市场SUNNYTRIPOWER98.2%/2三相欧洲、澳大8000TL、10000TL、12000TL、15000TL、17000TL97.8%利亚市场工频隔离型SunnyBoy1200、1700、2500、300092.1%~95%/90%~93.6%1单相欧洲、亚洲、澳大利亚市场SunnyBoy3300、380095.6%/94.7%1单相欧洲市场SunnyMiniCentral4600A、5000A、6000A96.1%/95.3%1单相欧洲、澳大利亚市场SunnyMiniCentral7000HV96.2%/95.5%1单相欧洲、澳大利亚市场SunnyBoy700-US93.6%/91.5%1单/两相北美市场SunnyBoy3000-US、3800-US、4000-US96.8%/96%1单/两相SunnyBoy5000-US、6000-US、7000-US、8000-US97.1%/95.5%1单/两相高频隔离型SunnyBoy2000HF-US、2500HF-US、3000HF-US97.1%/96.5%1单/两相SunnyBoy2000HF、2500HF、3000HF96.3%/95%1单相欧洲、澳大利亚市场4Powerone高频升压不隔离型PVI-2000-OUTD95.5%/94.5%1单相欧洲、澳大利亚市场PVI-3.0-OUTD、PVI-3.6-OUTD；PVI-4.2-OUTD、PVI-3.8-I-OUTD、PVI-4.6-I-OUTD；PVI-5000-OUTD、PVI-6000-OUTD96.8%/96%、96.4%/96%、97%/96/4%2单相欧洲、澳大利亚、北美市场PVI-2000、PVI-360095.5%/...
