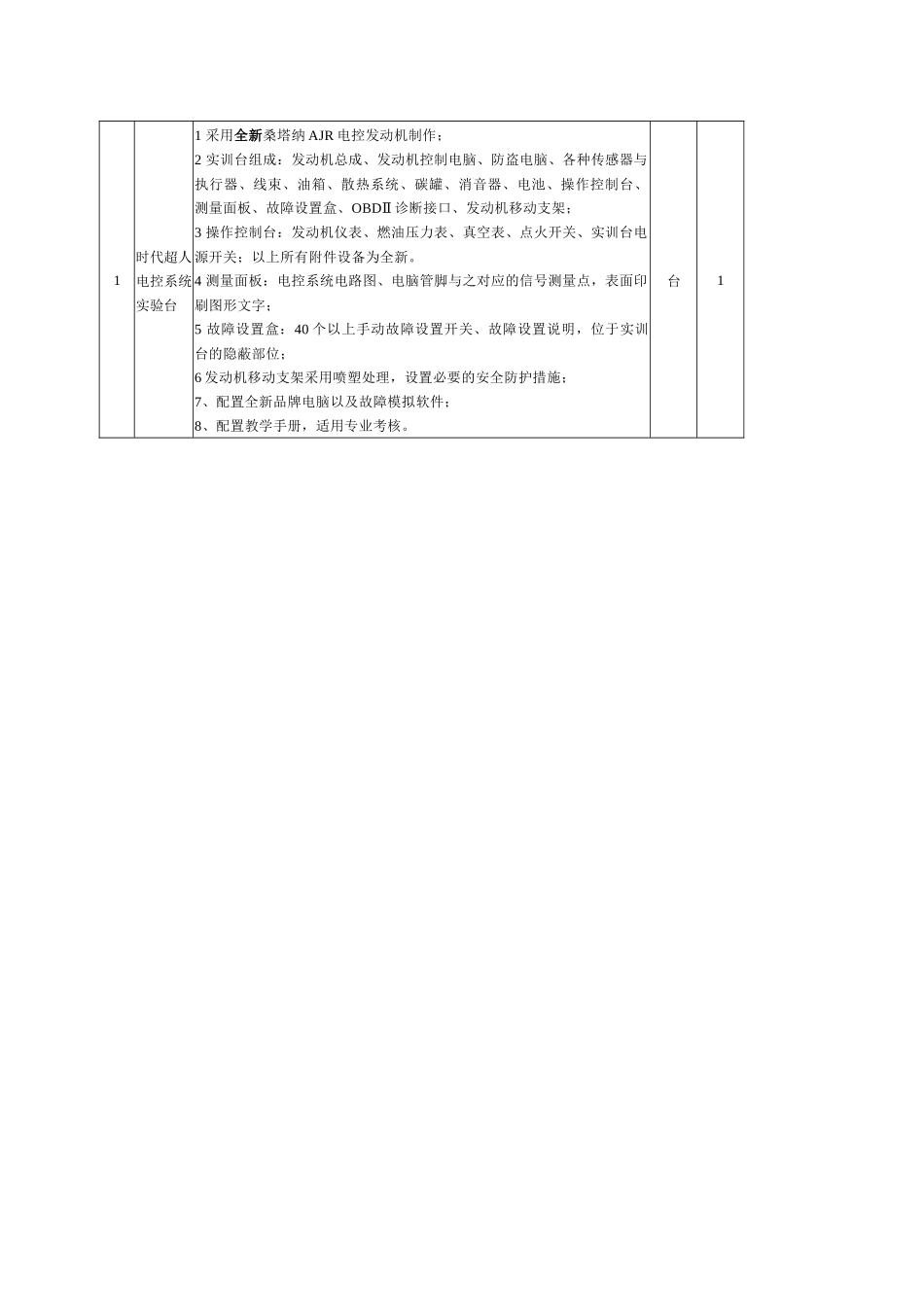

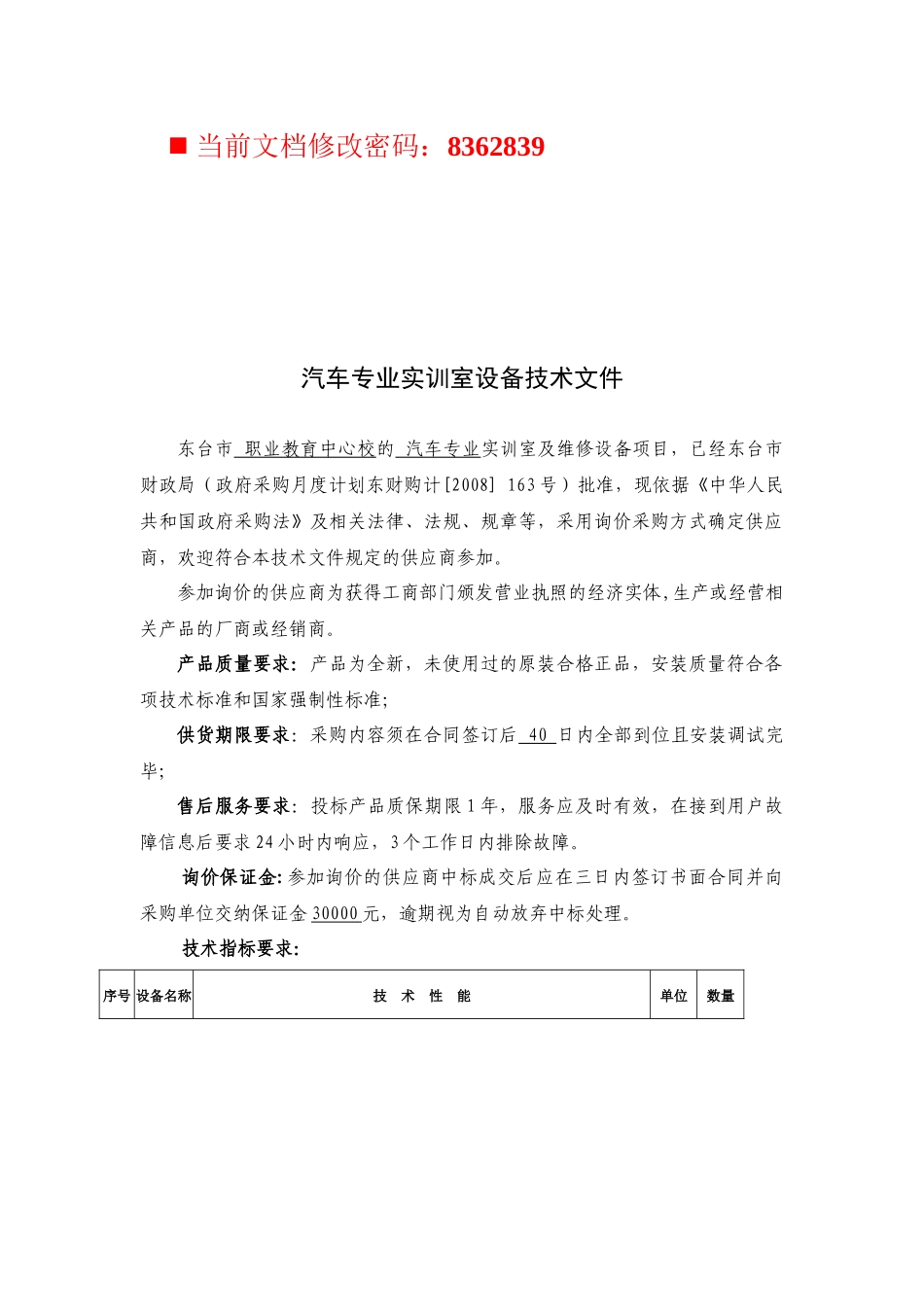

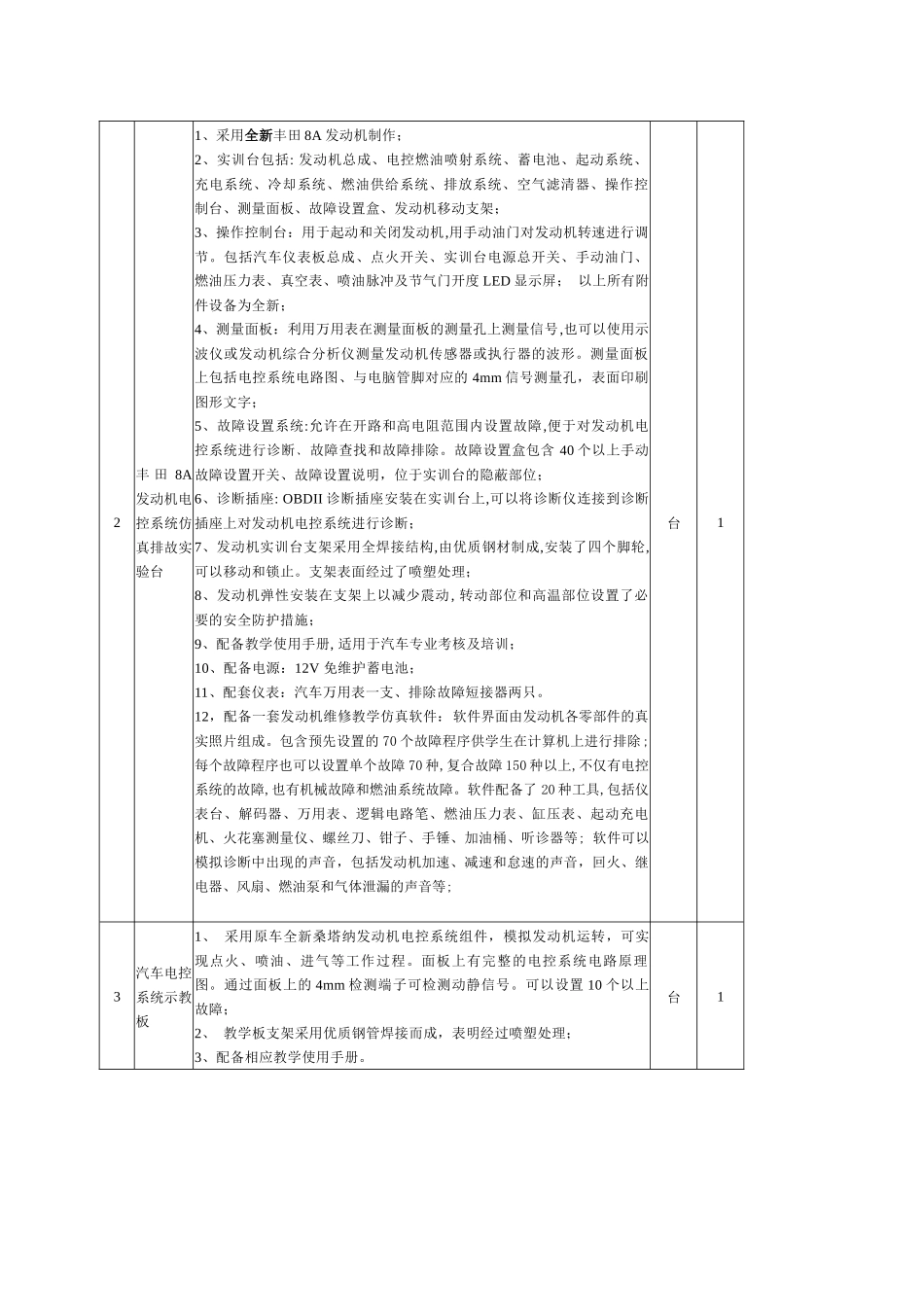

当前文档修改密码：8362839汽车专业实训室设备技术文件东台市职业教育中心校的汽车专业实训室及维修设备项目，已经东台市财政局（政府采购月度计划东财购计[2008]163号）批准，现依据《中华人民共和国政府采购法》及相关法律、法规、规章等，采用询价采购方式确定供应商，欢迎符合本技术文件规定的供应商参加。参加询价的供应商为获得工商部门颁发营业执照的经济实体,生产或经营相关产品的厂商或经销商。产品质量要求：产品为全新，未使用过的原装合格正品，安装质量符合各项技术标准和国家强制性标准；供货期限要求：采购内容须在合同签订后40日内全部到位且安装调试完毕；售后服务要求：投标产品质保期限1年，服务应及时有效，在接到用户故障信息后要求24小时内响应，3个工作日内排除故障。询价保证金:参加询价的供应商中标成交后应在三日内签订书面合同并向采购单位交纳保证金30000元，逾期视为自动放弃中标处理。技术指标要求：序号设备名称技术性能单位数量1时代超人电控系统实验台1采用全新桑塔纳AJR电控发动机制作；2实训台组成：发动机总成、发动机控制电脑、防盗电脑、各种传感器与执行器、线束、油箱、散热系统、碳罐、消音器、电池、操作控制台、测量面板、故障设置盒、OBDⅡ诊断接口、发动机移动支架；3操作控制台：发动机仪表、燃油压力表、真空表、点火开关、实训台电源开关；以上所有附件设备为全新。4测量面板：电控系统电路图、电脑管脚与之对应的信号测量点，表面印刷图形文字；5故障设置盒：40个以上手动故障设置开关、故障设置说明，位于实训台的隐蔽部位；6发动机移动支架采用喷塑处理，设置必要的安全防护措施；7、配置全新品牌电脑以及故障模拟软件；8、配置教学手册，适用专业考核。台12丰田8A发动机电控系统仿真排故实验台1、采用全新丰田8A发动机制作；2、实训台包括:发动机总成、电控燃油喷射系统、蓄电池、起动系统、充电系统、冷却系统、燃油供给系统、排放系统、空气滤清器、操作控制台、测量面板、故障设置盒、发动机移动支架；3、操作控制台：用于起动和关闭发动机,用手动油门对发动机转速进行调节。包括汽车仪表板总成、点火开关、实训台电源总开关、手动油门、燃油压力表、真空表、喷油脉冲及节气门开度LED显示屏；以上所有附件设备为全新；4、测量面板：利用万用表在测量面板的测量孔上测量信号,也可以使用示波仪或发动机综合分析仪测量发动机传感器或执行器的波形。测量面板上包括电控系统电路图、与电脑管脚对应的4mm信号测量孔，表面印刷图形文字；5、故障设置系统:允许在开路和高电阻范围内设置故障,便于对发动机电控系统进行诊断﹑故障查找和故障排除。故障设置盒包含40个以上手动故障设置开关、故障设置说明，位于实训台的隐蔽部位；6、诊断插座:OBDII诊断插座安装在实训台上,可以将诊断仪连接到诊断插座上对发动机电控系统进行诊断；7、发动机实训台支架采用全焊接结构,由优质钢材制成,安装了四个脚轮,可以移动和锁止。支架表面经过了喷塑处理；8、发动机弹性安装在支架上以减少震动,转动部位和高温部位设置了必要的安全防护措施；9、配备教学使用手册,适用于汽车专业考核及培训；10、配备电源：12V免维护蓄电池；11、配套仪表：汽车万用表一支、排除故障短接器两只。12，配备一套发动机维修教学仿真软件：软件界面由发动机各零部件的真实照片组成。包含预先设置的70个故障程序供学生在计算机上进行排除;每个故障程序也可以设置单个故障70种,复合故障150种以上,不仅有电控系统的故障,也有机械故障和燃油系统故障。软件配备了20种工具,包括仪表台、解码器、万用表、逻辑电路笔、燃油压力表、缸压表、起动充电机、火花塞测量仪、螺丝刀、钳子、手锤、加油桶、听诊器等;软件可以模拟诊断中出现的声音，包括发动机加速、减速和怠速的声音，回火、继电器、风扇、燃油泵和气体泄漏的声音等;台13汽车电控系统示教板1、采用原车全新桑塔纳发动机电控系统组件，模拟发动机运转，可实现点火、喷油、进气等工作过程。面板上有完整的电控系统电路原理图。通过面板上的4mm检测端子可检测动静信号。可以设置10个以上故障；2、教学板支架采用优质钢管...
