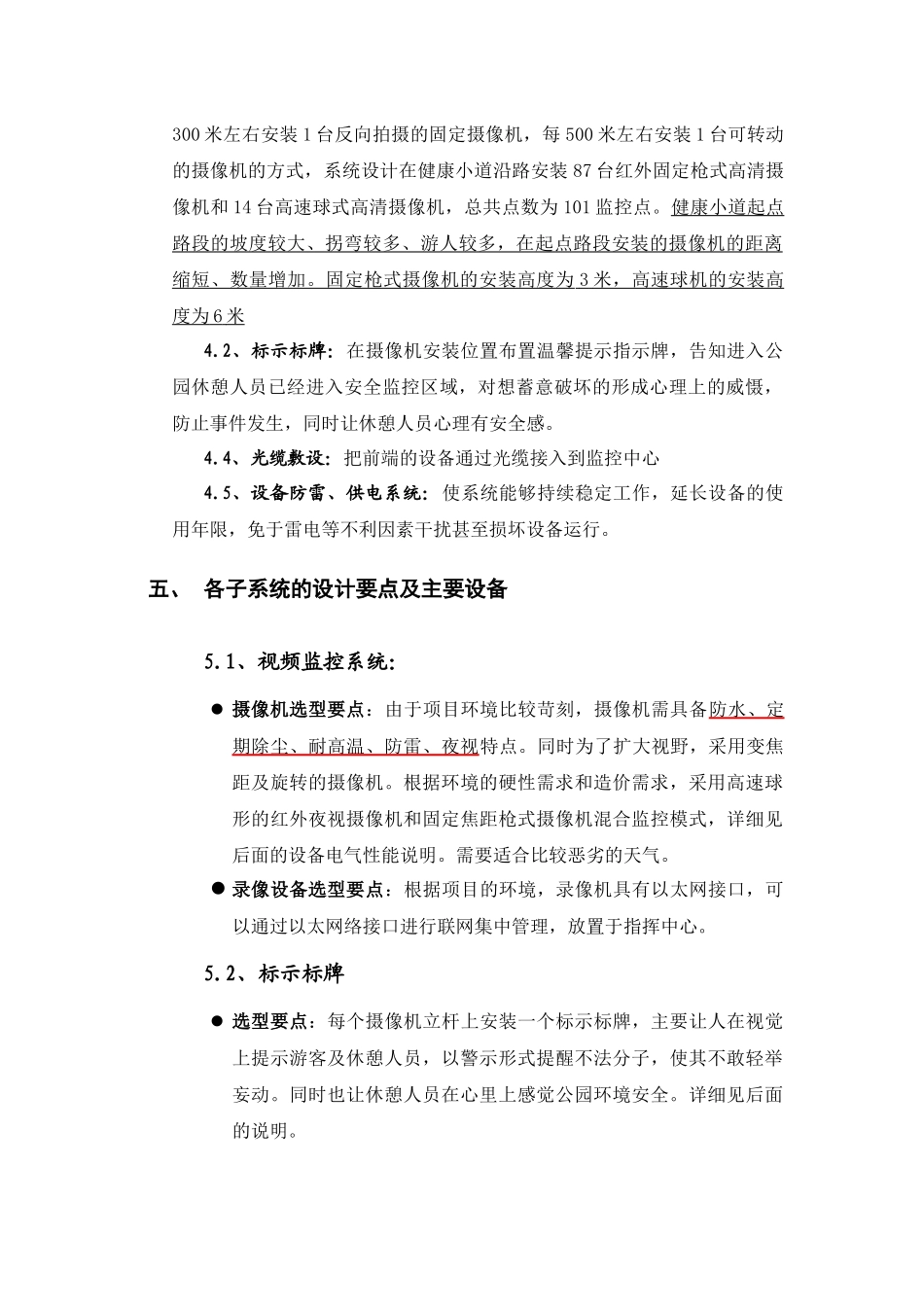

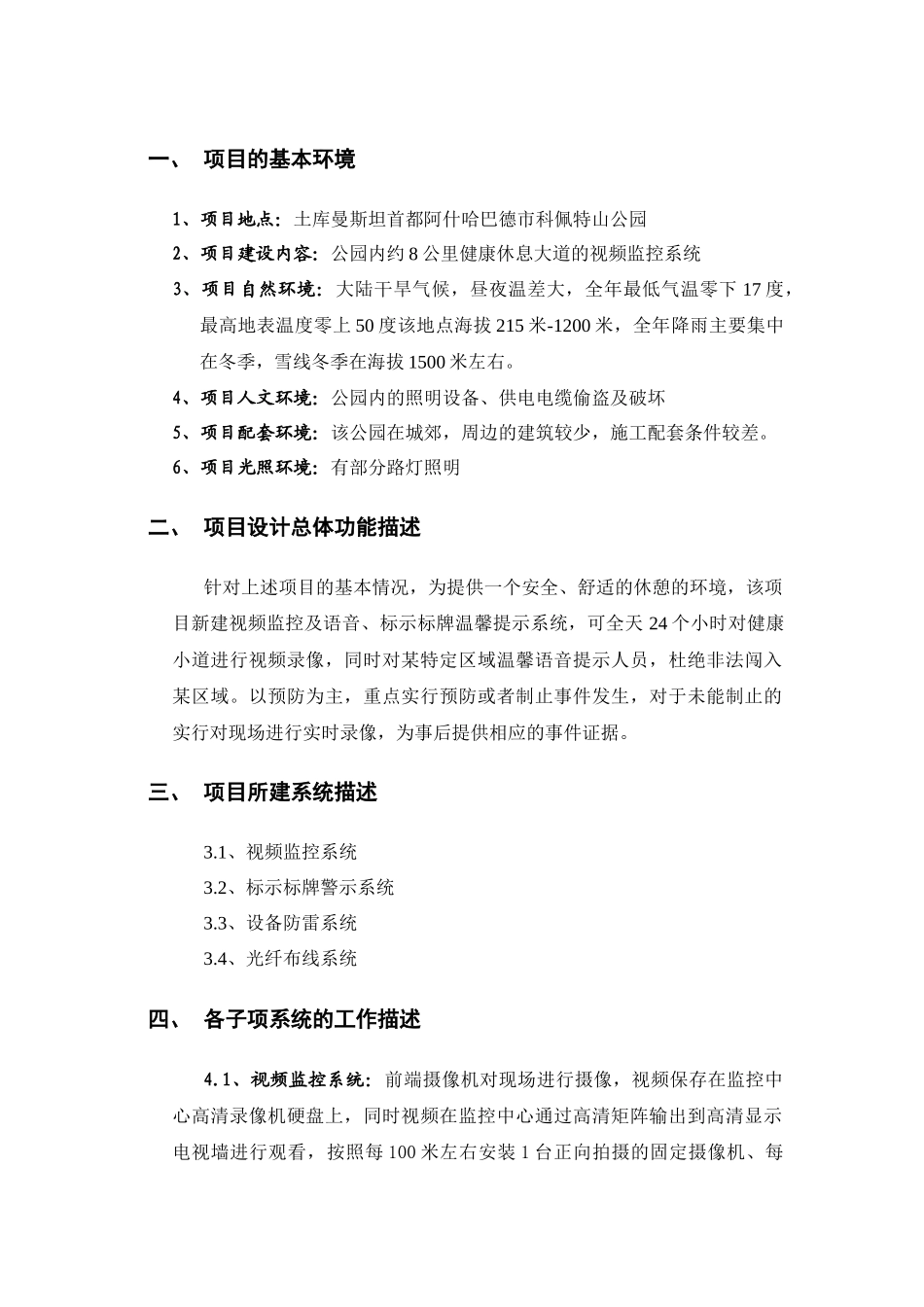

关于阿什哈巴德市健康大道视频监控可行性研究报告书※※设计单位名称:设计单位名称:深圳市汇海威视科技有限公司深圳市汇海威视科技有限公司※※设计单位地址:设计单位地址:深圳市宝安区桃花园国家级源科技创新园深圳市宝安区桃花园国家级源科技创新园AA栋栋※※系统设计:系统设计:__________________刘传宇刘传宇____________※※联系电话:联系电话:_0755-29748539※※个人手机:个人手机:__13392885326一、项目的基本环境1、项目地点:土库曼斯坦首都阿什哈巴德市科佩特山公园2、项目建设内容:公园内约8公里健康休息大道的视频监控系统3、项目自然环境:大陆干旱气候,昼夜温差大,全年最低气温零下17度,最高地表温度零上50度该地点海拔215米-1200米,全年降雨主要集中在冬季,雪线冬季在海拔1500米左右。4、项目人文环境:公园内的照明设备、供电电缆偷盗及破坏5、项目配套环境:该公园在城郊,周边的建筑较少,施工配套条件较差。6、项目光照环境:有部分路灯照明二、项目设计总体功能描述针对上述项目的基本情况,为提供一个安全、舒适的休憩的环境,该项目新建视频监控及语音、标示标牌温馨提示系统,可全天24个小时对健康小道进行视频录像,同时对某特定区域温馨语音提示人员,杜绝非法闯入某区域。以预防为主,重点实行预防或者制止事件发生,对于未能制止的实行对现场进行实时录像,为事后提供相应的事件证据。三、项目所建系统描述3.1、视频监控系统3.2、标示标牌警示系统3.3、设备防雷系统3.4、光纤布线系统四、各子项系统的工作描述4.1、视频监控系统:前端摄像机对现场进行摄像,视频保存在监控中心高清录像机硬盘上,同时视频在监控中心通过高清矩阵输出到高清显示电视墙进行观看,按照每100米左右安装1台正向拍摄的固定摄像机、每300米左右安装1台反向拍摄的固定摄像机,每500米左右安装1台可转动的摄像机的方式,系统设计在健康小道沿路安装87台红外固定枪式高清摄像机和14台高速球式高清摄像机,总共点数为101监控点。健康小道起点路段的坡度较大、拐弯较多、游人较多,在起点路段安装的摄像机的距离缩短、数量增加。固定枪式摄像机的安装高度为3米,高速球机的安装高度为6米4.2、标示标牌:在摄像机安装位置布置温馨提示指示牌,告知进入公园休憩人员已经进入安全监控区域,对想蓄意破坏的形成心理上的威慑,防止事件发生,同时让休憩人员心理有安全感。4.4、光缆敷设:把前端的设备通过光缆接入到监控中心4.5、设备防雷、供电系统:使系统能够持续稳定工作,延长设备的使用年限,免于雷电等不利因素干扰甚至损坏设备运行。五、各子系统的设计要点及主要设备5.1、视频监控系统:摄像机选型要点:由于项目环境比较苛刻,摄像机需具备防水、定期除尘、耐高温、防雷、夜视特点。同时为了扩大视野,采用变焦距及旋转的摄像机。根据环境的硬性需求和造价需求,采用高速球形的红外夜视摄像机和固定焦距枪式摄像机混合监控模式,详细见后面的设备电气性能说明。需要适合比较恶劣的天气。录像设备选型要点:根据项目的环境,录像机具有以太网接口,可以通过以太网络接口进行联网集中管理,放置于指挥中心。5.2、标示标牌选型要点:每个摄像机立杆上安装一个标示标牌,主要让人在视觉上提示游客及休憩人员,以警示形式提醒不法分子,使其不敢轻举妄动。同时也让休憩人员在心里上感觉公园环境安全。详细见后面的说明。HD-SDI高速球型摄像机外观图5.3、防雷供电系统选型要点:摄像系统具有防直击雷、感应雷的冲击,同时供电系统具有防浪涌、稳定输出要求,保持设备在稳定的供电情况下工作。主要设备为防雷器、立杆上避雷针。采取接入路灯电源。5.4、光纤布线系统选型要点:根据业主方的需求及设备选用要点及系统造价,本光纤布线采用主干光缆加尾纤模式,实行点对点的传输,考虑到路面弯曲的特点,采取分片区的形式,共分为4个片区,分别为24芯光缆片区3个,36芯光缆片区一个。不采用光缆设备箱,全采用镕结分线包的形式。六、主要设备选型外观及说明6.1、高速球型摄像机1.、产品特点高清HD-SDI数字输出接口,符合SMPTE292M标准支持RS485远程控制、...
