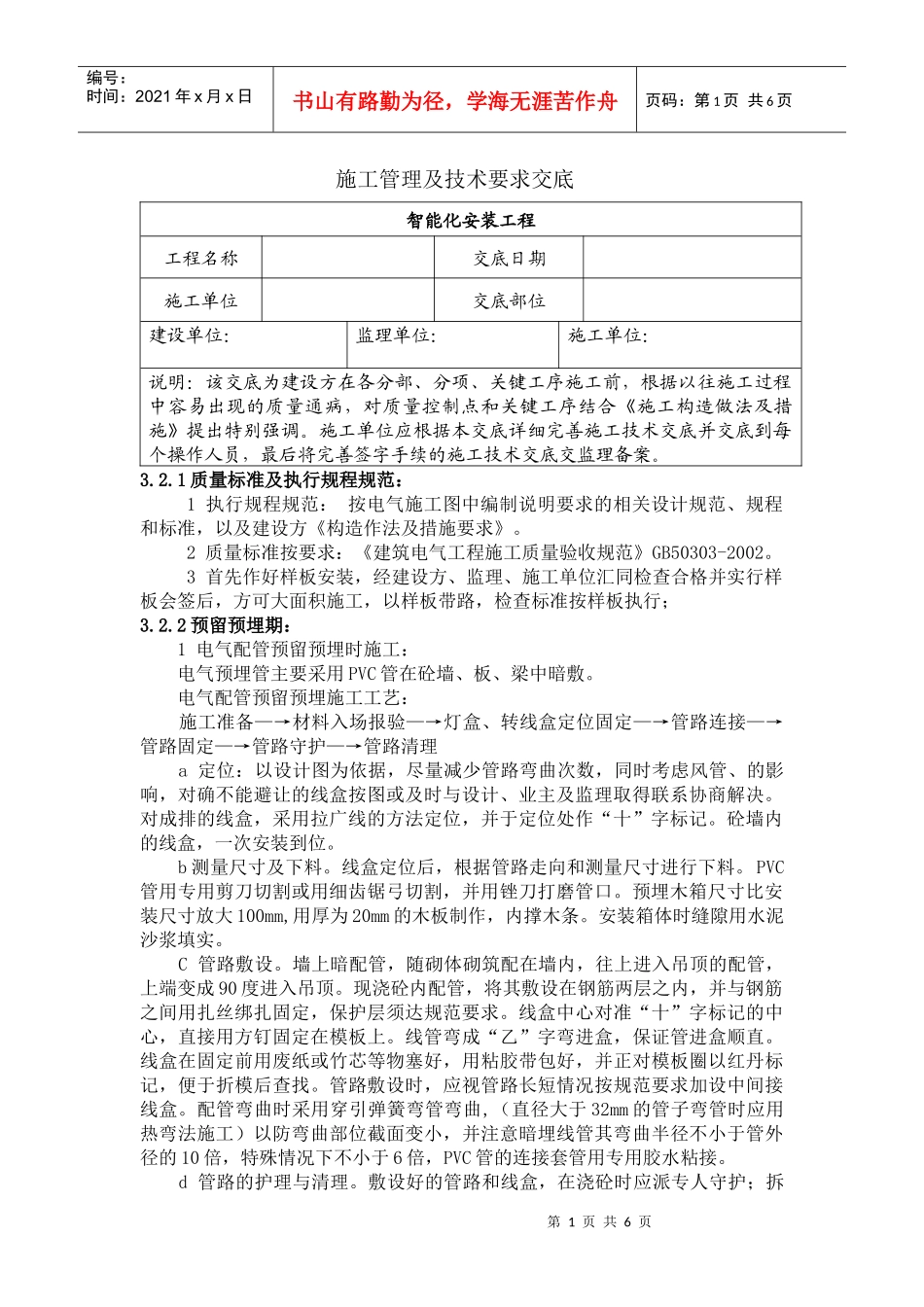

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页施工管理及技术要求交底智能化安装工程工程名称交底日期施工单位交底部位建设单位：监理单位：施工单位：说明：该交底为建设方在各分部、分项、关键工序施工前，根据以往施工过程中容易出现的质量通病，对质量控制点和关键工序结合《施工构造做法及措施》提出特别强调。施工单位应根据本交底详细完善施工技术交底并交底到每个操作人员，最后将完善签字手续的施工技术交底交监理备案。3.2.1质量标准及执行规程规范：1执行规程规范：按电气施工图中编制说明要求的相关设计规范、规程和标准，以及建设方《构造作法及措施要求》。2质量标准按要求：《建筑电气工程施工质量验收规范》GB50303-2002。3首先作好样板安装，经建设方、监理、施工单位汇同检查合格并实行样板会签后，方可大面积施工，以样板带路，检查标准按样板执行；3.2.2预留预埋期：1电气配管预留预埋时施工：电气预埋管主要采用PVC管在砼墙、板、梁中暗敷。电气配管预留预埋施工工艺：施工准备—→材料入场报验—→灯盒、转线盒定位固定—→管路连接—→管路固定—→管路守护—→管路清理a定位：以设计图为依据，尽量减少管路弯曲次数，同时考虑风管、的影响，对确不能避让的线盒按图或及时与设计、业主及监理取得联系协商解决。对成排的线盒，采用拉广线的方法定位，并于定位处作“十”字标记。砼墙内的线盒，一次安装到位。b测量尺寸及下料。线盒定位后，根据管路走向和测量尺寸进行下料。PVC管用专用剪刀切割或用细齿锯弓切割，并用锉刀打磨管口。预埋木箱尺寸比安装尺寸放大100mm,用厚为20mm的木板制作，内撑木条。安装箱体时缝隙用水泥沙浆填实。C管路敷设。墙上暗配管，随砌体砌筑配在墙内，往上进入吊顶的配管，上端变成90度进入吊顶。现浇砼内配管，将其敷设在钢筋两层之内，并与钢筋之间用扎丝绑扎固定，保护层须达规范要求。线盒中心对准“十”字标记的中心，直接用方钉固定在模板上。线管弯成“乙”字弯进盒，保证管进盒顺直。线盒在固定前用废纸或竹芯等物塞好，用粘胶带包好，并正对模板圈以红丹标记，便于折模后查找。管路敷设时，应视管路长短情况按规范要求加设中间接线盒。配管弯曲时采用穿引弹簧弯管弯曲,（直径大于32mm的管子弯管时应用热弯法施工）以防弯曲部位截面变小，并注意暗埋线管其弯曲半径不小于管外径的10倍，特殊情况下不小于6倍，PVC管的连接套管用专用胶水粘接。d管路的护理与清理。敷设好的管路和线盒，在浇砼时应派专人守护；拆第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页模后，应立即将管路的管口和线盒找出，并穿入16#元丝，发现有堵塞情况，作好记录并及时处理，管路检查清理后，将管口、接线盒封闭严密，以防异物入管。值得注意的是，灯头盒、开关插座盒在预埋或安装时，应使之在一条直线上，能保证后期安装的灯具、开关、插座标高一致；预埋木箱处应配合土建作加强筋处理。本工程电气照明部分在砼中线管采用PVC塑料管暗敷，PVC塑料管连接方法按下图示：暗配管施工中，在不同部位应采用相应的施工方法，其具体方法如下:①PVC硬质塑料管在砼墙、柱中暗配的安装方法：②在现浇砼板暗配方法：第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页③梁配管施工方法：PVC塑料管暗配施工过程控制程序如下:a.定位：管路定位应以设计图为依据，尽量减少管路弯曲次数，预埋于砼内的管子应有40mm保护层，定位时以结构轴线和土建找平墨线为基准，使管路定位准确，管路固定时用扎丝与钢筋绑扎固定，以防止移位。b.测量尺寸及下料：在管路定位后，根据管路走向，测量好尺寸，按尺寸下料，管口内外应用锉刀打磨毛刺，以防穿线时损坏绝缘层。c.用过程标识控制方法对管路敷设时应根据设计图纸的要求对不同部位核查管路的材质和规格，按设计要求埋设，其管口应加塞塑料堵头，再在其外口处加缠黑胶布以防砼浆漏入管内，线盒内加塞填充物，以防混凝土浆渗入盒内，盒口应尽量紧贴板底，并用红漆标识，以便管路清理。镀锌...
