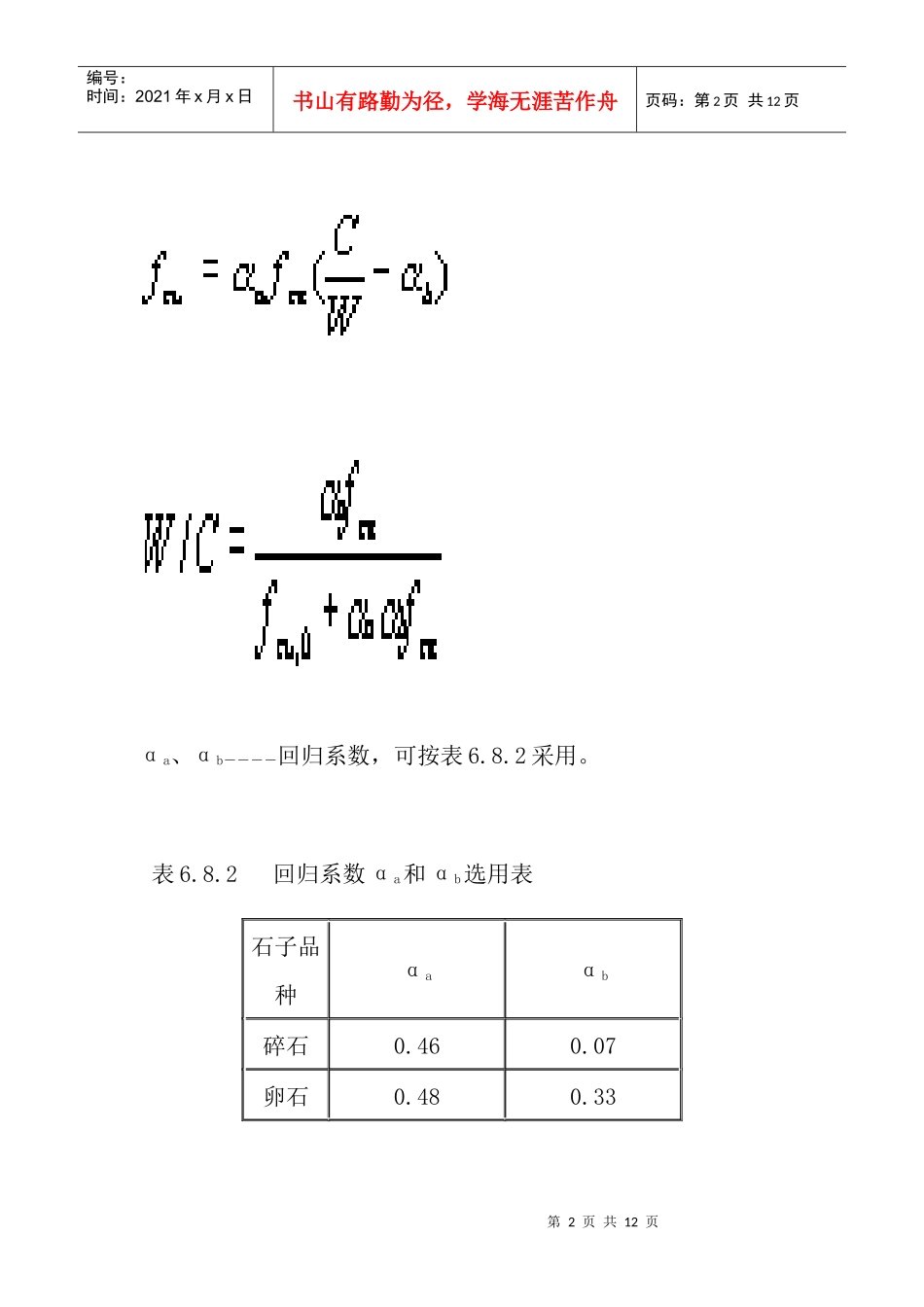

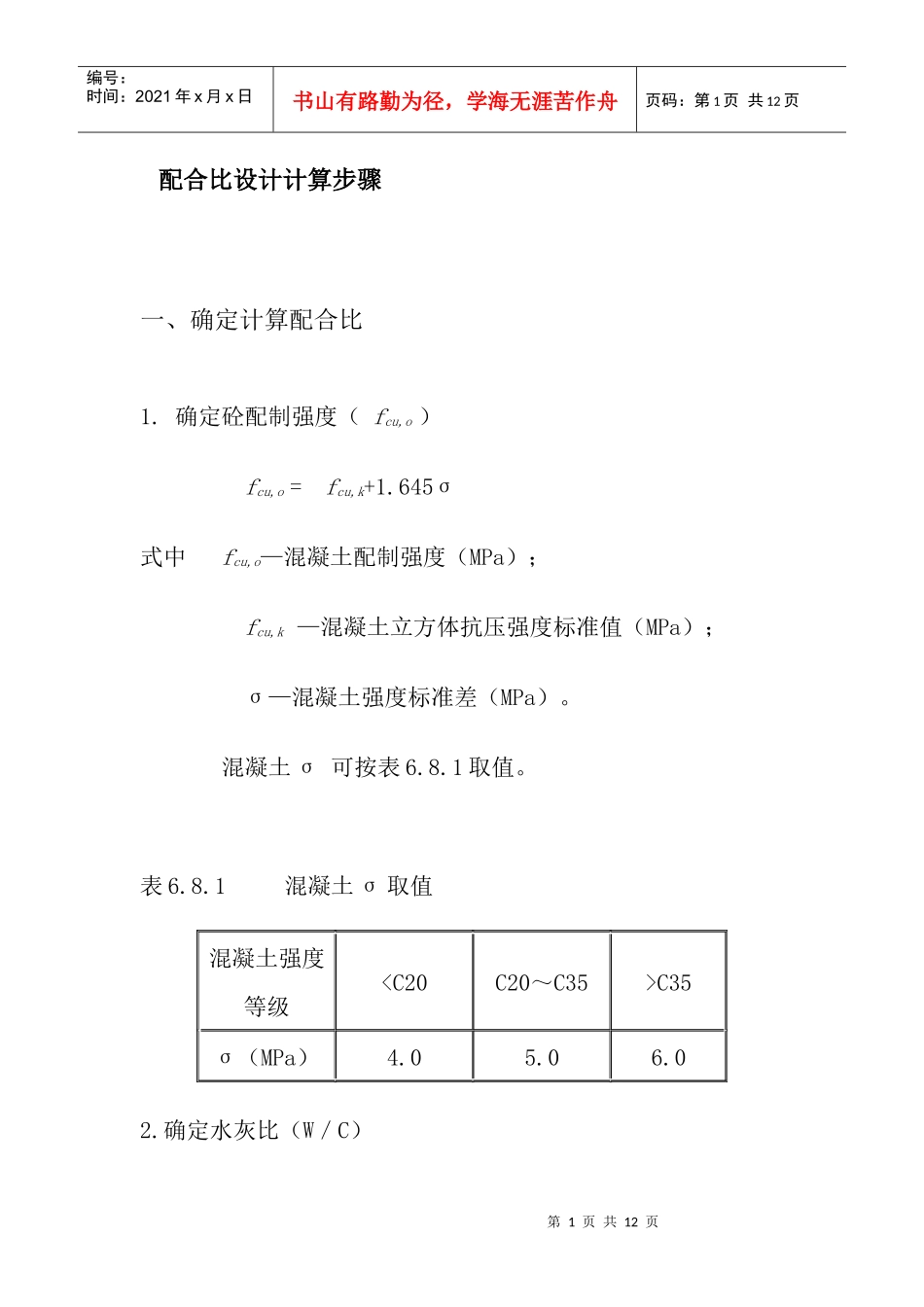

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页配合比设计计算步骤一、确定计算配合比1.确定砼配制强度（fcu,o）fcu,o=fcu,k+1.645σ式中fcu,o—混凝土配制强度（MPa）；fcu,k—混凝土立方体抗压强度标准值（MPa）；σ—混凝土强度标准差（MPa）。混凝土σ可按表6.8.1取值。表6.8.1混凝土σ取值混凝土强度等级C35σ（MPa）4.05.06.02.确定水灰比（W／C）第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页αa、αb－－－－回归系数，可按表6.8.2采用。表6.8.2回归系数αa和αb选用表石子品种αaαb碎石0.460.07卵石0.480.33第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页为了保证混凝土的耐久性，水灰比还不得大于表6.18中规定的最大水灰比值，如计算所得的水灰比大于规定的最大水灰比值时，应取规定的最大水灰比值。3.选定砼单位拌和用水量（mw0）（1）干硬性和塑性混凝土用水量的确定根据所用骨料的种类、最大粒径及施工所要求的坍落度值，查表6.8.3、6.8.4选取1m3混凝土的用水量。表6.8.3干硬性混凝土的用水量拌和物稠度卵石最大粒径（mm)碎石最大粒径（mm)项目指标102040162040维勃稠度（s)16～2017516014518017015511～151801651501851751605～10185170155190180165第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页表6.8.4塑性混凝土的用水量拌和物稠度卵石最大粒径（mm)碎石最大粒径（mm)项目指标102031.540162031.540坍落度（mm)10～3019017016015020018517516535～5020018017016021019518517555～7021019018017022020519518575～90215195185175230215205195（2）流动性和大流动性混凝土的用水量计算a.以表6.8.4中坍落度90mm的用水量为基础，按坍落度每增大20mm，用水量增加5kg，计算出未掺外加剂时混凝土的用水量。b.掺外加剂时的混凝土用水量按下式计算：mwa=mw0(1-β)式中mwa——掺外加剂时，每1m3混凝土的用水量(kg/m3)；第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页mw0——未掺外加剂时，每1m3混凝土的用水量(kg/m3)；β——外加剂的减水率（％），应经试验确定。4.确定单位水泥用量（mc0）未保证混凝土的耐久性，由上式计算求得的mc0还应满足表6.6.1规定的最小水泥用量，如计算所得的水泥用量小于规定的最小水泥用量时，应取规定的最小水泥用量值。5.确定砂率（ßs）（1）查表法—根据骨料的种类、最大粒径、水灰比按表6.8.5选用。表6.8.5混凝土的砂率（％）水灰比（w/c）卵石最大粒径（mm）碎石最大粒径（mm）102040162040第6页共12页第5页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页0.4026～3225～3124～3030～3529～3427～320.5030～3529～3428～3333～3832～3730～350.6033～3832～3731～3636～4135～4033～380.7036～4135～4034～3939～4438～4336～41（2）计算法α：拨开系数。机械拌和取1.1～1.2；人工拌和1.2～1.4。6.计算单位砂、石用量（1）体积法第7页共12页第6页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共12页（2）质量法根据以上公式可计算出单位砂、石用量mg0、ms0。8.写出砼计算配合比1m3砼材料用量：水泥：砂：石：水=1：x:y:z，W/C=z二、配合比的试配、调整与确定第8页共12页第7页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共12页1.基准配合比的计算按混凝土初步计算配合比称取实际工程中使用的材料进行试拌。当试拌出的拌和物坍落度或维勃稠度不能满足要求，或粘聚性和保水性不良时，应在保持水灰比不变的条件下相应调整用水量和砂率，直到符合要求为止，然后提出供检验强度用的基准配合比。1.砼拌和物和易性调整方法有1）若坍落度不满足：S过小——应保持W/C不变，增加水泥浆量；S过大——保持砂率不变，增加骨料用量。2）若粘聚性、保水性不满足要求时，应保持骨料总量不变，调...
