悬挑脚手架专项施工方案(专家论证方案_)VIP专享VIP免费

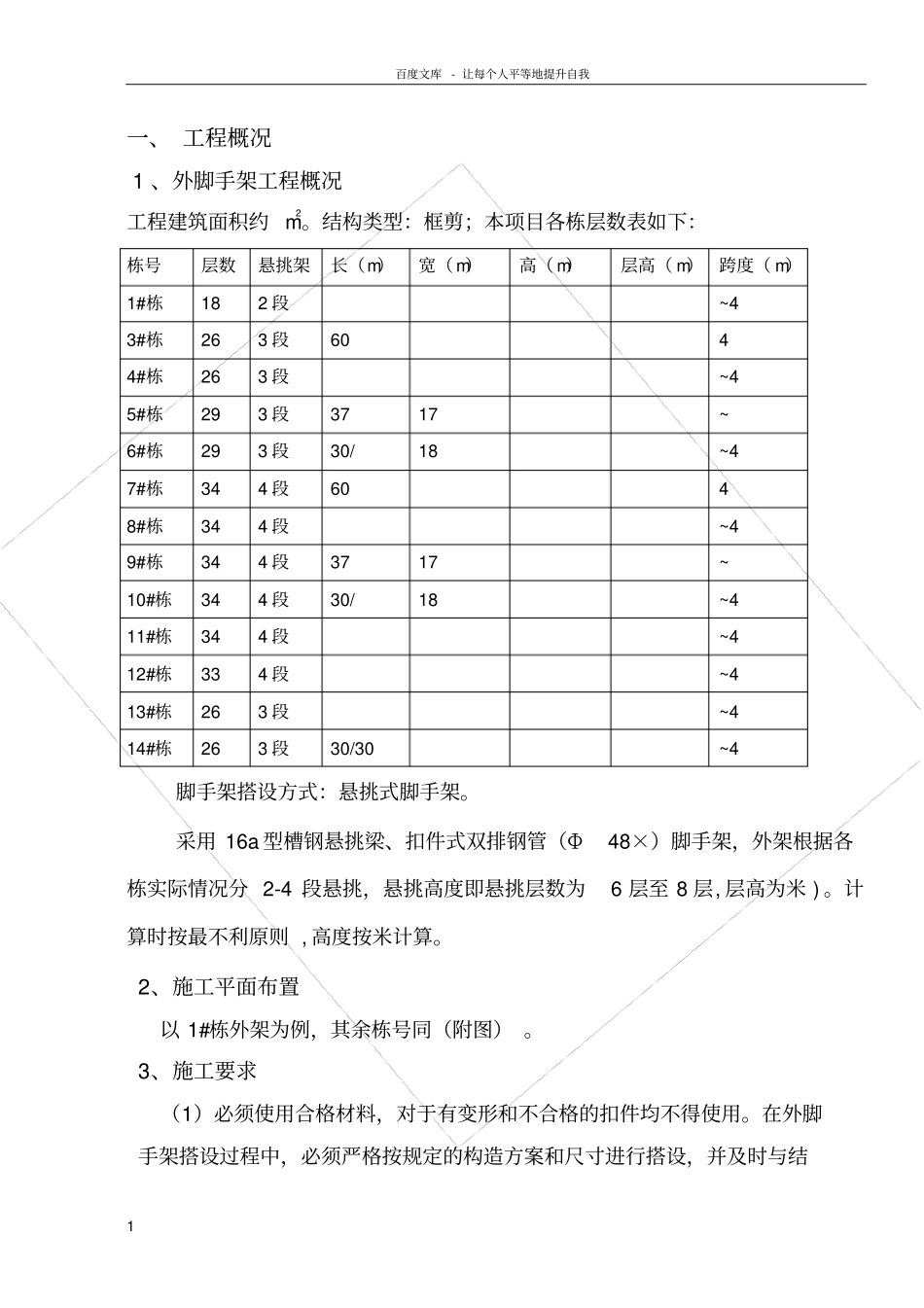

百度文库-让每个人平等地提升自我1一、工程概况1、外脚手架工程概况工程建筑面积约m2。结构类型：框剪；本项目各栋层数表如下：栋号层数悬挑架长（m）宽（m）高（m）层高（m）跨度（m）1#栋182段~43#栋263段6044#栋263段~45#栋293段3717~6#栋293段30/18~47#栋344段6048#栋344段~49#栋344段3717~10#栋344段30/18~411#栋344段~412#栋334段~413#栋263段~414#栋263段30/30~4脚手架搭设方式：悬挑式脚手架。采用16a型槽钢悬挑梁、扣件式双排钢管（Φ48×）脚手架，外架根据各栋实际情况分2-4段悬挑，悬挑高度即悬挑层数为6层至8层,层高为米)。计算时按最不利原则,高度按米计算。2、施工平面布置以1#栋外架为例，其余栋号同（附图）。3、施工要求（1）必须使用合格材料，对于有变形和不合格的扣件均不得使用。在外脚手架搭设过程中，必须严格按规定的构造方案和尺寸进行搭设，并及时与结百度文库-让每个人平等地提升自我2构拉结或采用临时支顶，确保搭设过程的安全。（2）连墙杆必须按规范6.4.2条规定设置，并应随架体搭设进度及时跟进，连墙件的布置应符合下列规定：偏离主节点的距离不应大于300mm；应从底层第一步纵向水平杆处开始设置，按两步三跨设置，当该处设置有困难时，应采用其它可靠措施固定；采用菱形布置，严禁使用仅有拉筋的柔性连墙件。（3）脚手架外侧采用安全网全封闭，围网设于靠外侧立杆的内侧，与立杆、横杆绑扎牢固，绑点间距30cm，不得漏设。在铺设竹架板的操作层上必须设防护栏杆和踢脚板，踢脚板高度180mm。防护栏杆两道，上栏杆高度为1.2m，中栏杆距中设置。（4）外侧立面的整个长度和高度上连续设置剪刀撑。剪刀撑斜杆与地面夹角在45—60度之间，每组剪刀撑跨越立杆根数不少于5根。每道剪刀撑宽度不应小于4跨，且不应小于6m。剪刀撑斜杆应与立杆进行连接，底部斜杆的下端应固定，严禁悬空。剪刀撑斜杆的连接均采用搭接，搭接长度不应小于1.0m，设置3个旋转扣件。（5）在外脚手架搭设过程中脚手架里、外两排立杆均要竖直，尤其不得向外倾斜，搭设过程中应随时校正杆件垂直度和水平偏差；避免累积偏差过大。搭设时必须在垂直方向，水平方向按50%错开接头，所有立杆必须落地，对于悬挑架来说，即落在钢梁上，不得在水平杆上加悬空立杆。搭设第一节立杆时应选用长短不一的钢管，确保错开立杆接头位置；小横杆的搭设应与大横杆垂直，小横杆两端应伸出大横杆外10cm以上。连接大横杆的对接扣件，开口应朝架子内侧，螺栓向上，十字形扣件不得使开口朝下，螺栓应适度拧紧。（6）立拄上的对接扣件应交错布置，两个相邻立拄接头不能在同一步距内，且相邻立拄接头在高度方向错开的距离不小于一个步距，各接头中心距主节点百度文库-让每个人平等地提升自我3的距离不应大于步距的1/3。立拄顶端应高出女儿墙上皮1.0m，高出建筑物檐口上皮1.5m。（7）脚手架底座上必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座下皮不大于200mm处的立杆上。横向扫地杆应采用直角扣件固定在靠纵向扫地杆下方的立杆上。（8）横向水平杆设于纵向杆之上，纵向水平杆固定在立杆的内侧，并采用直角扣件与立杆扣紧。纵向水平杆接长一般采用对接扣件连接，也可采用搭接。相邻纵向水平杆对接接头应交错布置，不应设在同步、同跨内，相邻接头水平距离不应小于500mm，并应等距设置不小于3个旋转扣件固定，端部扣件盖板边缘至杆端的距离不应小于100mm。纵向水平的长度一般不宜小于3跨，并不小于6m。每一主节点处必须设置一根横向水平杆，并采用直角扣件扣紧在纵向水平杆上，该杆轴线偏离主节点的距离不应大于150mm。连接大横杆的对接扣件，开口应朝架子内侧，螺栓向上，避免开口朝上，以防雨水进入，螺栓应适度拧紧。扫地杆必须按要求进行搭设，水平杆必须扣接在立杆上，不得相互扣接。扣件螺帽一定要拧紧。立杆竖接和水平杆横接一定要采用直角扣件，保证竖向传力和水平观感。（9）剪刀撑的设置要求每道剪刀撑跨越立拄的根数宜在5-7根之间，每道剪刀撑宽度不应小于4跨，且不小于6m，斜杆与地面的倾角应在45~60度之间。要求在外侧立面整个长度和高度连续设置剪刀撑。剪刀撑斜杆的接头采用搭接...
