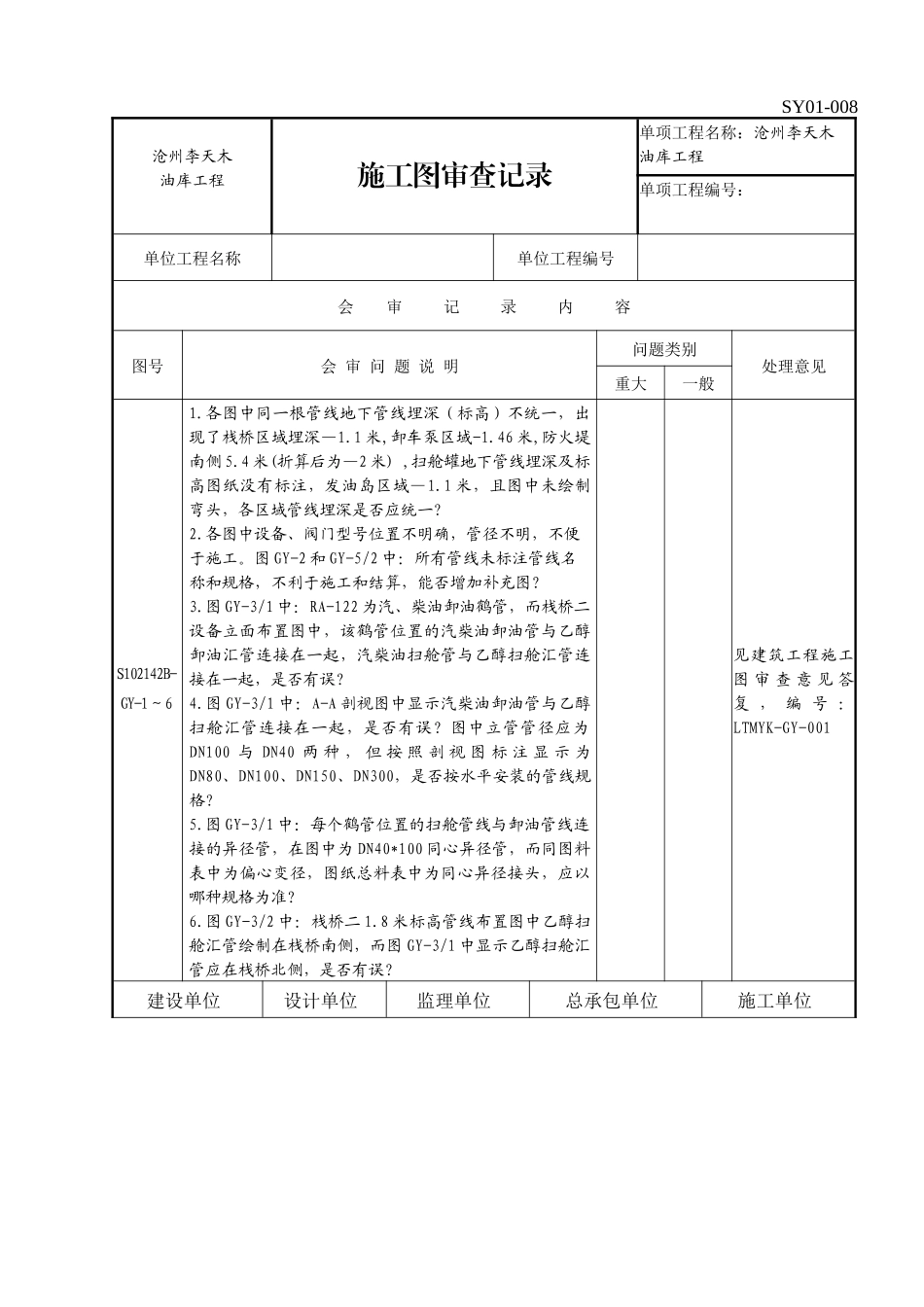

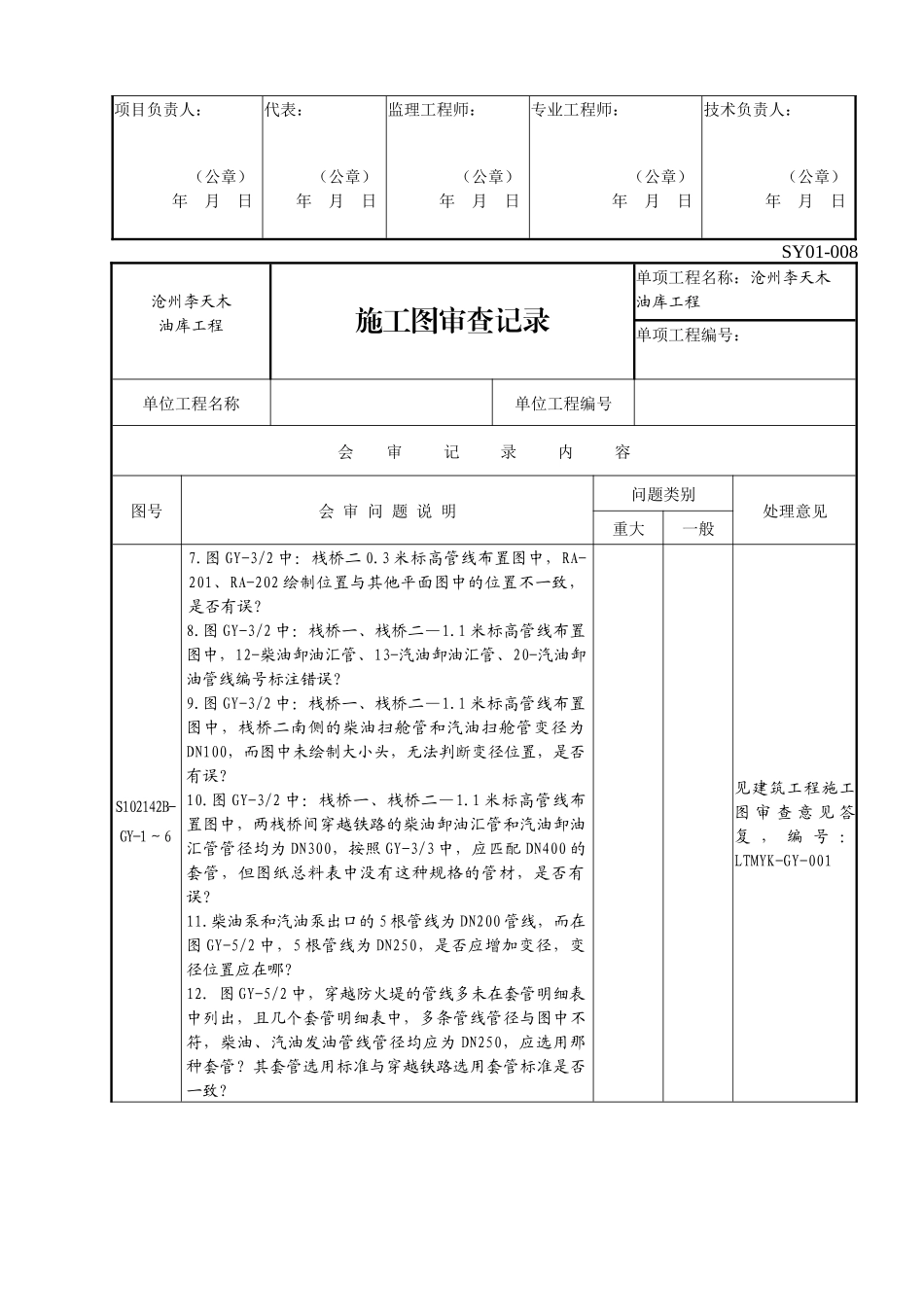

SY01-008沧州李天木油库工程施工图审查记录单项工程名称：沧州李天木油库工程单项工程编号：单位工程名称单位工程编号会审记录内容图号会审问题说明问题类别处理意见重大一般S102142B-GY-1～61.各图中同一根管线地下管线埋深（标高）不统一，出现了栈桥区域埋深—1.1米,卸车泵区域-1.46米,防火堤南侧5.4米(折算后为—2米),扫舱罐地下管线埋深及标高图纸没有标注，发油岛区域—1.1米，且图中未绘制弯头，各区域管线埋深是否应统一?2.各图中设备、阀门型号位置不明确，管径不明，不便于施工。图GY-2和GY-5/2中：所有管线未标注管线名称和规格，不利于施工和结算，能否增加补充图？3.图GY-3/1中：RA-122为汽、柴油卸油鹤管，而栈桥二设备立面布置图中，该鹤管位置的汽柴油卸油管与乙醇卸油汇管连接在一起，汽柴油扫舱管与乙醇扫舱汇管连接在一起，是否有误？4.图GY-3/1中：A-A剖视图中显示汽柴油卸油管与乙醇扫舱汇管连接在一起，是否有误？图中立管管径应为DN100与DN40两种，但按照剖视图标注显示为DN80、DN100、DN150、DN300，是否按水平安装的管线规格?5.图GY-3/1中：每个鹤管位置的扫舱管线与卸油管线连接的异径管，在图中为DN40*100同心异径管，而同图料表中为偏心变径，图纸总料表中为同心异径接头，应以哪种规格为准？6.图GY-3/2中：栈桥二1.8米标高管线布置图中乙醇扫舱汇管绘制在栈桥南侧，而图GY-3/1中显示乙醇扫舱汇管应在栈桥北侧，是否有误？见建筑工程施工图审查意见答复，编号：LTMYK-GY-001建设单位设计单位监理单位总承包单位施工单位项目负责人：（公章）年月日代表：（公章）年月日监理工程师：（公章）年月日专业工程师：（公章）年月日技术负责人：（公章）年月日SY01-008沧州李天木油库工程施工图审查记录单项工程名称：沧州李天木油库工程单项工程编号：单位工程名称单位工程编号会审记录内容图号会审问题说明问题类别处理意见重大一般S102142B-GY-1～67.图GY-3/2中：栈桥二0.3米标高管线布置图中，RA-201、RA-202绘制位置与其他平面图中的位置不一致，是否有误？8.图GY-3/2中：栈桥一、栈桥二—1.1米标高管线布置图中，12-柴油卸油汇管、13-汽油卸油汇管、20-汽油卸油管线编号标注错误？9.图GY-3/2中：栈桥一、栈桥二—1.1米标高管线布置图中，栈桥二南侧的柴油扫舱管和汽油扫舱管变径为DN100，而图中未绘制大小头，无法判断变径位置，是否有误？10.图GY-3/2中：栈桥一、栈桥二—1.1米标高管线布置图中，两栈桥间穿越铁路的柴油卸油汇管和汽油卸油汇管管径均为DN300，按照GY-3/3中，应匹配DN400的套管，但图纸总料表中没有这种规格的管材，是否有误？11.柴油泵和汽油泵出口的5根管线为DN200管线，而在图GY-5/2中，5根管线为DN250，是否应增加变径，变径位置应在哪？12.图GY-5/2中，穿越防火堤的管线多未在套管明细表中列出，且几个套管明细表中，多条管线管径与图中不符，柴油、汽油发油管线管径均应为DN250，应选用那种套管？其套管选用标准与穿越铁路选用套管标准是否一致？见建筑工程施工图审查意见答复，编号：LTMYK-GY-001建设单位设计单位监理单位总承包单位施工单位项目负责人：（公章）年月日代表：（公章）年月日监理工程师：（公章）年月日专业工程师：（公章）年月日技术负责人：（公章）年月日SY01-008沧州李天木油库工程施工图审查记录单项工程名称：沧州李天木油库工程单项工程编号：单位工程名称单位工程编号会审记录内容图号会审问题说明问题类别处理意见重大一般S102142B-GY-1～613.图GY-5/2中，ABCD节点图中，立管闸阀无安装标高；地上管网标高也未标注。14.图GY-5/2中，罐区地上管线设计有固定及滑动管墩，但缺少相应固定管托及滑动管托。15.图GY-5/3、GY-5/4、GY-5/5中：罐前阀门较多，且多为DN250、DN200、DN150的大阀门，阀体较重，但图中未设计阀门支架，容易导致管线弯曲变形，是否应增加阀门支托？16.在流程图GY-1中，2#加油岛柴油泄压线DN25支线为3根支线汇于主线的3个不同点，而在GY-6/4图中为3条支线合并一起汇于主线的一个点上，是否矛盾？此问题在3#加油岛汽油泄压线上也类似，另外2#加油岛没有汽油泄压线，其他3岛都有，是否...
