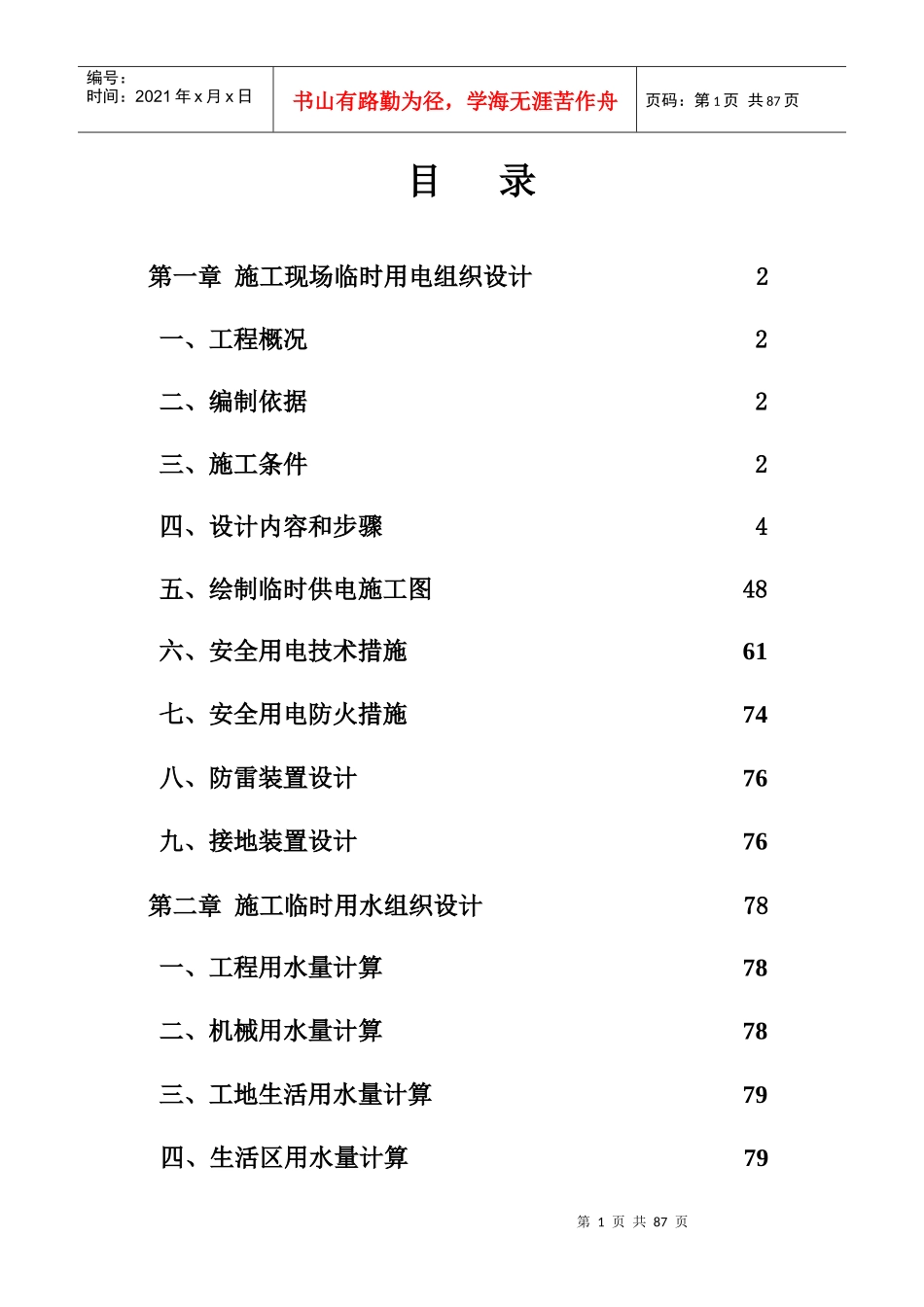

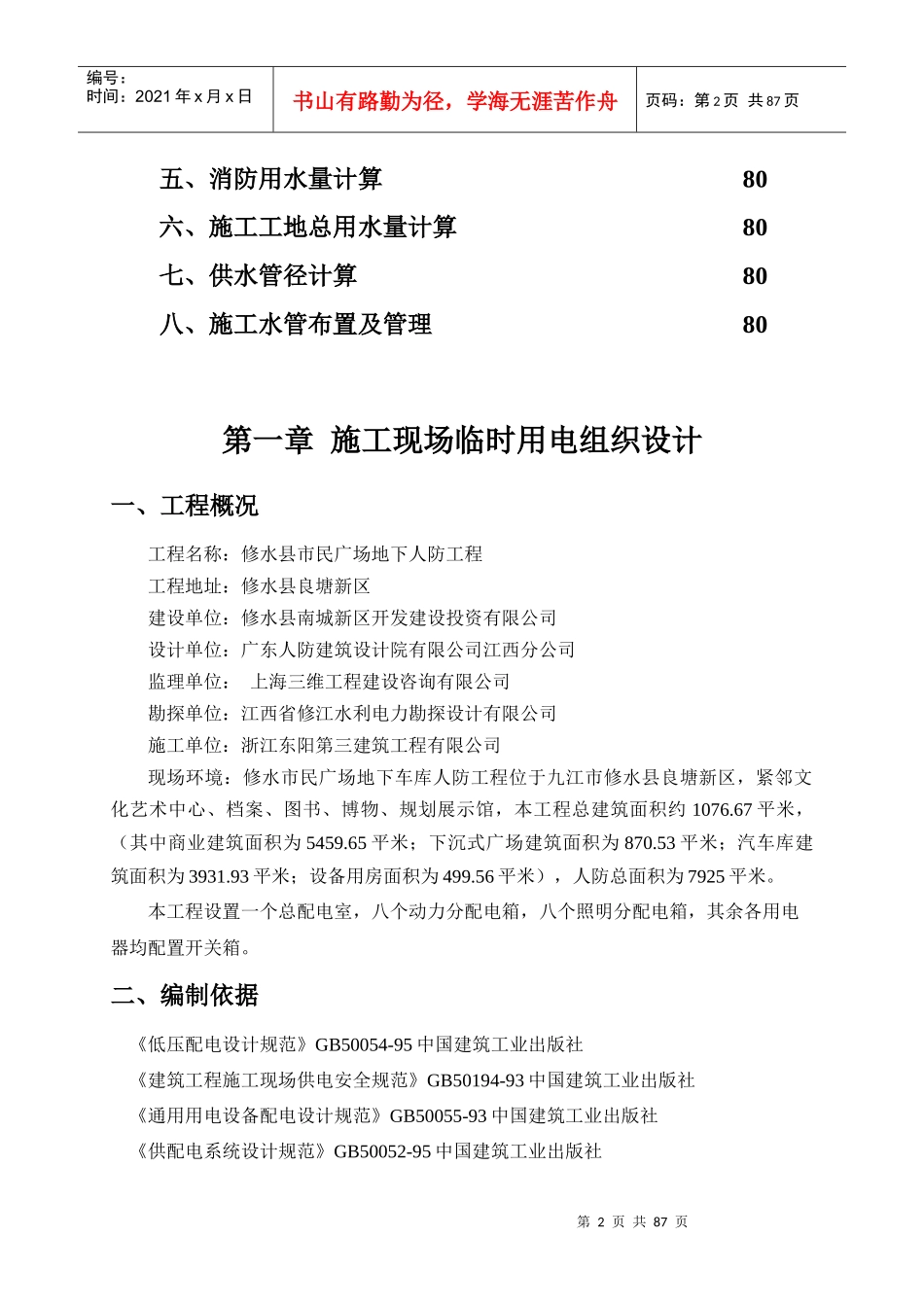

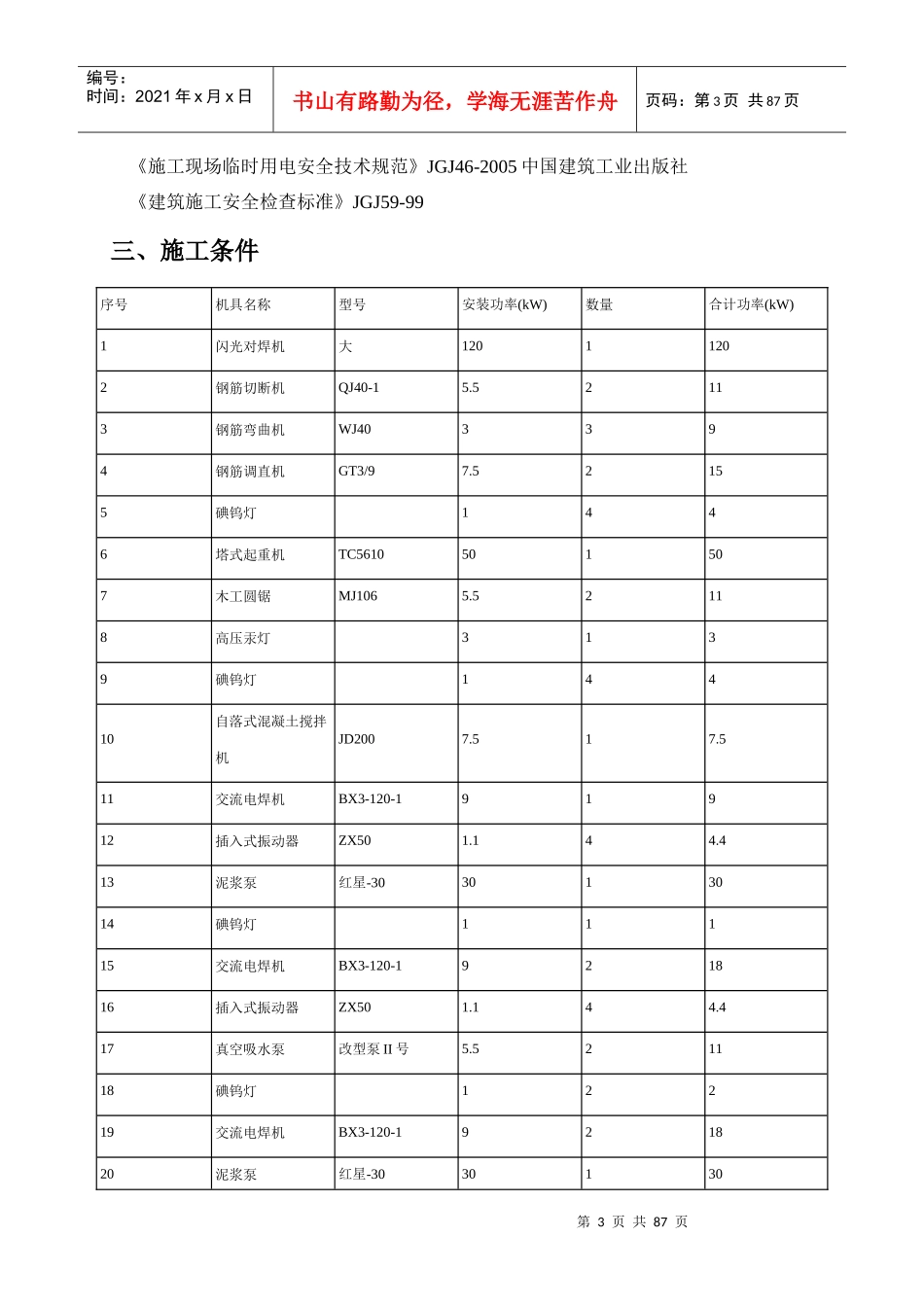

第1页共87页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共87页目录第一章施工现场临时用电组织设计2一、工程概况2二、编制依据2三、施工条件2四、设计内容和步骤4五、绘制临时供电施工图48六、安全用电技术措施61七、安全用电防火措施74八、防雷装置设计76九、接地装置设计76第二章施工临时用水组织设计78一、工程用水量计算78二、机械用水量计算78三、工地生活用水量计算79四、生活区用水量计算79第2页共87页第1页共87页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共87页五、消防用水量计算80六、施工工地总用水量计算80七、供水管径计算80八、施工水管布置及管理80第一章施工现场临时用电组织设计一、工程概况工程名称：修水县市民广场地下人防工程工程地址：修水县良塘新区建设单位：修水县南城新区开发建设投资有限公司设计单位：广东人防建筑设计院有限公司江西分公司监理单位：上海三维工程建设咨询有限公司勘探单位：江西省修江水利电力勘探设计有限公司施工单位：浙江东阳第三建筑工程有限公司现场环境：修水市民广场地下车库人防工程位于九江市修水县良塘新区，紧邻文化艺术中心、档案、图书、博物、规划展示馆，本工程总建筑面积约1076.67平米，（其中商业建筑面积为5459.65平米；下沉式广场建筑面积为870.53平米；汽车库建筑面积为3931.93平米；设备用房面积为499.56平米），人防总面积为7925平米。本工程设置一个总配电室，八个动力分配电箱，八个照明分配电箱，其余各用电器均配置开关箱。二、编制依据《低压配电设计规范》GB50054-95中国建筑工业出版社《建筑工程施工现场供电安全规范》GB50194-93中国建筑工业出版社《通用用电设备配电设计规范》GB50055-93中国建筑工业出版社《供配电系统设计规范》GB50052-95中国建筑工业出版社第3页共87页第2页共87页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共87页《施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社《建筑施工安全检查标准》JGJ59-99三、施工条件序号机具名称型号安装功率(kW)数量合计功率(kW)1闪光对焊机大12011202钢筋切断机QJ40-15.52113钢筋弯曲机WJ403394钢筋调直机GT3/97.52155碘钨灯1446塔式起重机TC5610501507木工圆锯MJ1065.52118高压汞灯3139碘钨灯14410自落式混凝土搅拌机JD2007.517.511交流电焊机BX3-120-191912插入式振动器ZX501.144.413泥浆泵红星-303013014碘钨灯11115交流电焊机BX3-120-1921816插入式振动器ZX501.144.417真空吸水泵改型泵II号5.521118碘钨灯12219交流电焊机BX3-120-1921820泥浆泵红星-3030130第4页共87页第3页共87页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共87页21插入式振动器ZX501.111.122套丝切管机TQ-312223电动液压弯管机WYQ1.122.224碘钨灯14425交流电焊机BX3-120-1921826真空吸水泵改型泵II号5.521127插入式振动器ZX501.133.3280.912229交流电焊机BX3-120-1921830泥浆泵红星-303013031插入式振动器ZX501.133.332碘钨灯14433开水器0121222434开水器0121222435蒸饭车0242412436空调01.51.581237日光灯0.40.04301.2四、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内施工前无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，总箱进线采用导线直接埋地敷设，干线采用空气明敷/架空线路敷设，用电器导线采用空气明敷/架空线路敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。第5页共87页第4页共87页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共87页(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。2、确定用电负荷:(1)、闪光对焊机Kx=0.4，Cosφ=0.8，tgφ=0.75将Jc=50%统一换算到Jc1=100%的额定容量Pn=120kWPe=n×(Jc/Jc1)1/2×Pn=1×(0.5/1)1/2×120=84.85kWPjs=Kx×Pe=0.4×84.85=33.94kWQjs=Pjs×tgφ=33.94×0.75=25.46kvar(2)、钢筋切断机Kx=0.3，Cosφ=0.9，tgφ=0.48P...
