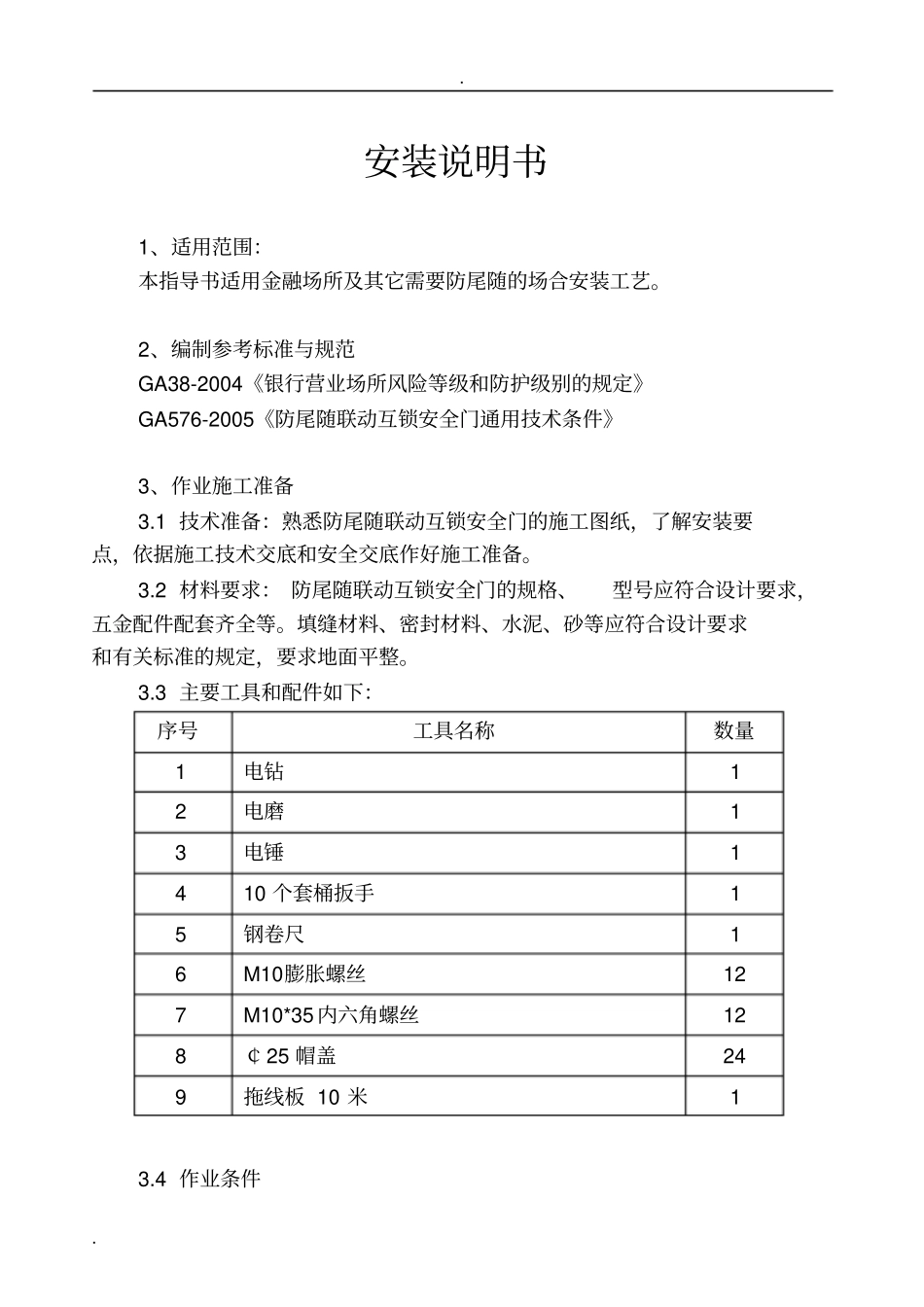

..扬子防尾随可视联动互锁安全门安装使用说明书中国扬子集团滁州扬子门业有限公司2013年3月..安装说明书1、适用范围：本指导书适用金融场所及其它需要防尾随的场合安装工艺。2、编制参考标准与规范GA38-2004《银行营业场所风险等级和防护级别的规定》GA576-2005《防尾随联动互锁安全门通用技术条件》3、作业施工准备3.1技术准备：熟悉防尾随联动互锁安全门的施工图纸，了解安装要点，依据施工技术交底和安全交底作好施工准备。3.2材料要求：防尾随联动互锁安全门的规格、型号应符合设计要求，五金配件配套齐全等。填缝材料、密封材料、水泥、砂等应符合设计要求和有关标准的规定，要求地面平整。3.3主要工具和配件如下：序号工具名称数量1电钻12电磨13电锤1410个套桶扳手15钢卷尺16M10膨胀螺丝127M10*35内六角螺丝128￠25帽盖249拖线板10米13.4作业条件..1）门洞结构经验收合格。2）工种之间已办好交接手续。3）检查门洞口尺寸及标高，开启方向是否符合设计要求。有预埋件的门口还应检查预埋件的数量、位置及埋设方法是否符合设计要求。4、作业施工工艺4.1工艺流程：①划线②立门框③安装门扇附件④门体四周封胶4.2操作工艺1）按设计要求尺寸、标高和方向，检查门洞的开向及门洞尺寸应符合设计要求2）将尾随门内外二道门拉手安装到位，以便下一步拼接门好开关见图1；3）将二道门的连接线沿着门框引向侧板穿线孔以便与控制器连接。4）将外门放入门洞内，打开门扇门扇并用木块垫好并使门面、门框与地面垂直，同时也将门体连接线从铰链缺口处放入门框空隙内。5）将侧板插入门框内如图，侧板在插入时要保证门框不让动，从而使门框安装孔能够准确与侧板安装孔螺丝孔相对，对准后用M10*35内六..角螺丝拧上，但不要拧得太紧以防止内门连接后使门难经开启。6）两侧板与外门连接好后将侧顶板放入侧板上方，并将外门连接线从顶板穿出后，用同样的方法将内门侧板相连接。7）当联动门组成箱体式时，调节连接螺丝使内外门能够保持正常状态下顺利开启。8）当联动门组成箱体后并拧紧各处螺丝后，将联动门箱体移入门洞内，并使外门门框最高部分高出门洞10mm。9）固定联动门箱体，用M12*75膨胀螺丝从侧板安装孔加以固定的同时，内外门框下档也要用M12*75膨胀螺丝加以固定。10）联动门安装固定后，门洞与花边四周缝隙用密封胶加以密封，密封缝表面应平整光滑。5、作业质量标准5.1主控项目1）防尾随联动门的品种、类型、规格、尺寸、开启方向、安装位置等符合设计要求。2）防尾随联动门的安装必须牢固。预埋件的数量、位置、预埋方式、与框的链接方式必须符合设计要求。3）防尾随联动门的配件应齐全，位置应正确，安装应牢固，功能应满足使用要求和各项性能要求。4）防尾随联动门的表面应洁净，无划痕、碰伤。6、成品保护1）防尾随联动门组装成箱体后，入将联动门箱体移入门洞内，并使外门门框最高部分高出门洞10mm后用膨胀螺丝加以固定，固定后应检查四周边框是否密封好，再检查门框与墙体之间缝隙的填嵌和洞口墙体表面装饰施工，在室内外湿作业未完成前，不能破坏门表面的保护材料。2）应采取措施，防止表面机械损伤。7、作业安全技术要求1）使用电动工具时前，要检查漏电保护装置是否完好。2）安装门时要注意人身安全进入现场必须正确佩戴安全帽，严禁穿..拖鞋、凉鞋进入现场。3）现场严禁抽烟，要做到工完料尽场地清。爆炸图使用说明书一、配件说明..配件配件图功能门磁判断闭门状态，工作距离为30-40mm，固定形式为嵌入式；电流0.5mA电压12V、功率为0.1W。操作面液晶显示屏人员进入时按操作面按键进行开启，可放置于营业柜台面上，可移动；工作电压12V，电流1.2mA，功率为25W。音箱语音箱安装隐藏于拉手里面，进入人员按下视频起动键后，等待请开门语音提示，按下拉手门即可打开，打开后语音随即提示请关门；工作电压12V，电流2.5mA，功率为5W。摄像与门铃摄像与门铃融为一起，摄像采用夜间补光技术，使图像更加清晰；当人员进入按下按键，等待开门提示后开门。二、基本功能2.1、具有锁闭功能，实现联动互锁；2.2、具有二道门可视功能；内部操作控制人员能够清晰看到门外人员状况；2.3、有语音提...
