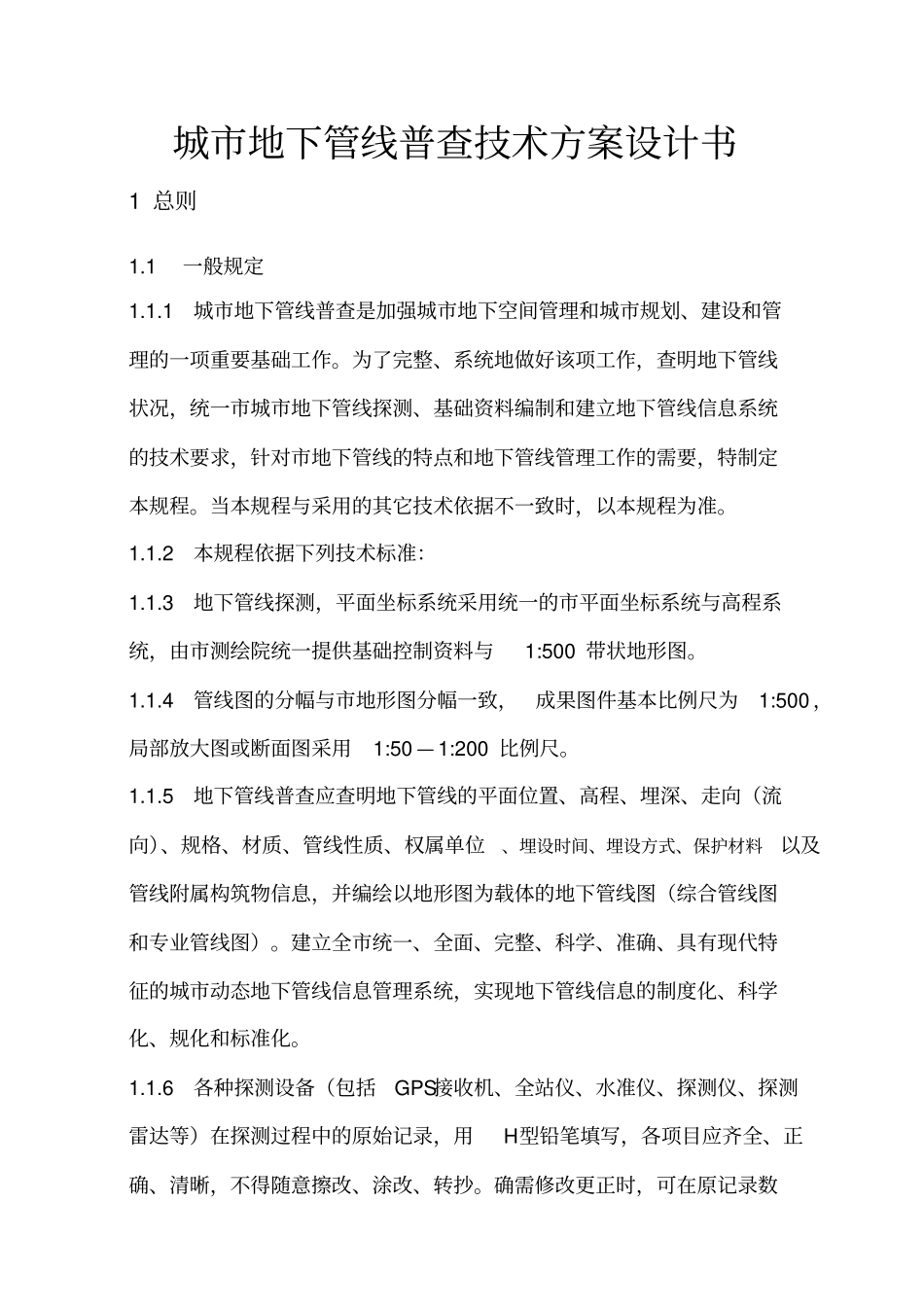

城市地下管线普查技术方案设计书1总则1.1一般规定1.1.1城市地下管线普查是加强城市地下空间管理和城市规划、建设和管理的一项重要基础工作。为了完整、系统地做好该项工作，查明地下管线状况，统一市城市地下管线探测、基础资料编制和建立地下管线信息系统的技术要求，针对市地下管线的特点和地下管线管理工作的需要，特制定本规程。当本规程与采用的其它技术依据不一致时，以本规程为准。1.1.2本规程依据下列技术标准：1.1.3地下管线探测，平面坐标系统采用统一的市平面坐标系统与高程系统，由市测绘院统一提供基础控制资料与1:500带状地形图。1.1.4管线图的分幅与市地形图分幅一致，成果图件基本比例尺为1:500，局部放大图或断面图采用1:50—1:200比例尺。1.1.5地下管线普查应查明地下管线的平面位置、高程、埋深、走向（流向）、规格、材质、管线性质、权属单位、埋设时间、埋设方式、保护材料以及管线附属构筑物信息，并编绘以地形图为载体的地下管线图（综合管线图和专业管线图）。建立全市统一、全面、完整、科学、准确、具有现代特征的城市动态地下管线信息管理系统，实现地下管线信息的制度化、科学化、规化和标准化。1.1.6各种探测设备（包括GPS接收机、全站仪、水准仪、探测仪、探测雷达等）在探测过程中的原始记录，用H型铅笔填写，各项目应齐全、正确、清晰，不得随意擦改、涂改、转抄。确需修改更正时，可在原记录数据容上划一“—”线后，将正确的数据容填写在其上边，并注记原因，以便查对。1.1.7地下管线普查的数据采集应满足《市地下管线普查数据标准》要求，地下管线数据应经监理确认合格后，由市市政公用局进行数据验收合格后方可入库。进行动态管理采集的地下管线数据也应符合本规程的规定。1.1.8对于探查、测绘的仪器和工具应定期检验校正，使其保持良好状态。野外探测和信息管理系统建设，应按附录J的要求，做好安全保障工作，确保管线普查工作安全、高效有序进行。1.2地下管线的普查对象1.2.1本技术规程中所定义的地下管线是指敷设在市主城区的各种给水、排水、燃气、电力、热力、通讯、工业等各种管道（沟、暗渠、暗河）和缆线，以及在探测围的铁路、民航等其它单位的专用管线（部队除外）。1.2.2地下管线探测围为：1.市主城区的主干路、次干路、支路等（以下简称街巷）已形成道路，能通汽车道路，以道路两侧第一排建筑物边线为界；2.开放式小区具有社会功能的道路，以道路两侧第一排建筑物边线为界；3.穿过辖区机关、企事业单位、住宅小区、其他居民区等（以下简称面积单元）的具有转输功能的管线（给水、燃气的干管，排水管管径≥300mm、方沟≥400mm×400mm）。1.2.3地下管线探测的管线类别和取舍标准按表1.2.3执行。表1.2.3地下管线普查取舍标准No.管线类别区域取舍标准1给水至街巷、面积单元的进口管径≥100mm2排水(含雨水、污水)至街巷、面积单元的进口管径≥300mm3燃气至街巷、面积单元的进口全测4电力至街巷、面积单元的进口全测5通讯（电信、移动、联通、有线电视、军用光缆等）至街巷、面积单元的进口全测6工业至街巷、面积单元的进口全测7路灯全测8热力至街巷、面积单元的进口全测9人防全测10综合管沟全测11不明管线全测注：排水管道的管径指的是径，其它管道的管径指的是不含保护层的管道外径，有保护材料的管线断面尺寸指的是管块或管沟的壁尺寸。1.3精度要求1.3.1地下管线隐蔽管线点的探查精度：平面位置限差：δts:0.10h;埋深限差：δth:0.15h。（式中h为地下管线中心埋深，单位为厘米，当h<100cm时则以100cm代入计算）1.3.2在明显管线点上实地量测地下管线的埋深误差不得超过±5cm，中误差不得超过±2.5cm。1.3.3地下管线点的测量精度：平面位置中误差ms（相对于邻近控制点）不得大于±5cm；高程测量中误差mh（相对于邻近控制点）不得大于±3cm。1.3.4地下管线图测绘精度：地下管线与邻近的建筑物、构筑物、相邻管线以及规划道路中心线的间距中误差mc不得大于图上±0.5mm。1.3.5地面灯杆的测量精度：平面位置中误差mg（相对于邻近控制点）不得大于±15cm。1.3.6架空的照明控制箱和路灯专用变压器的测量精度：平面位置中误差和高程测量中误...
