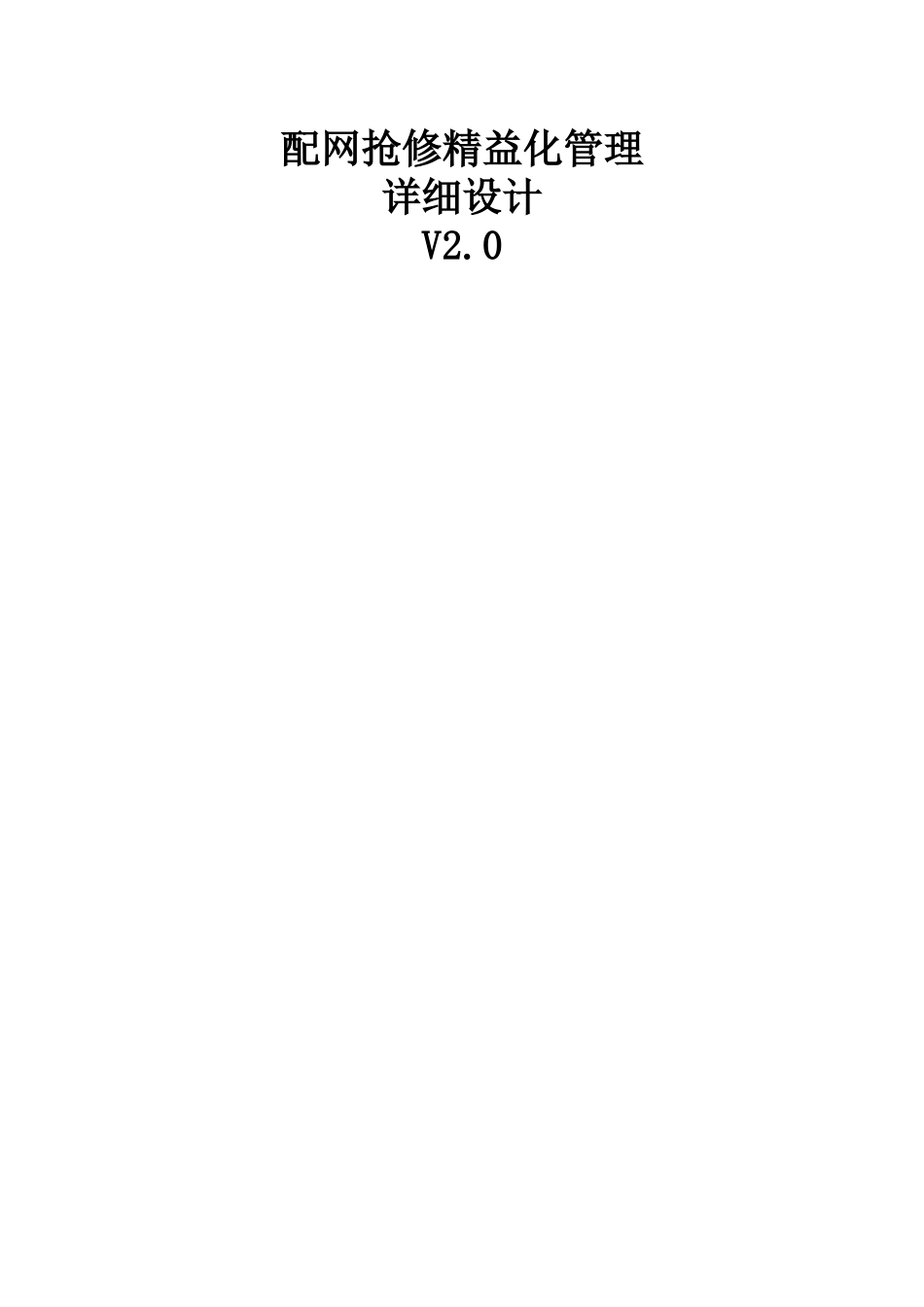

配网抢修精益化管理详细设计说明书VIP免费

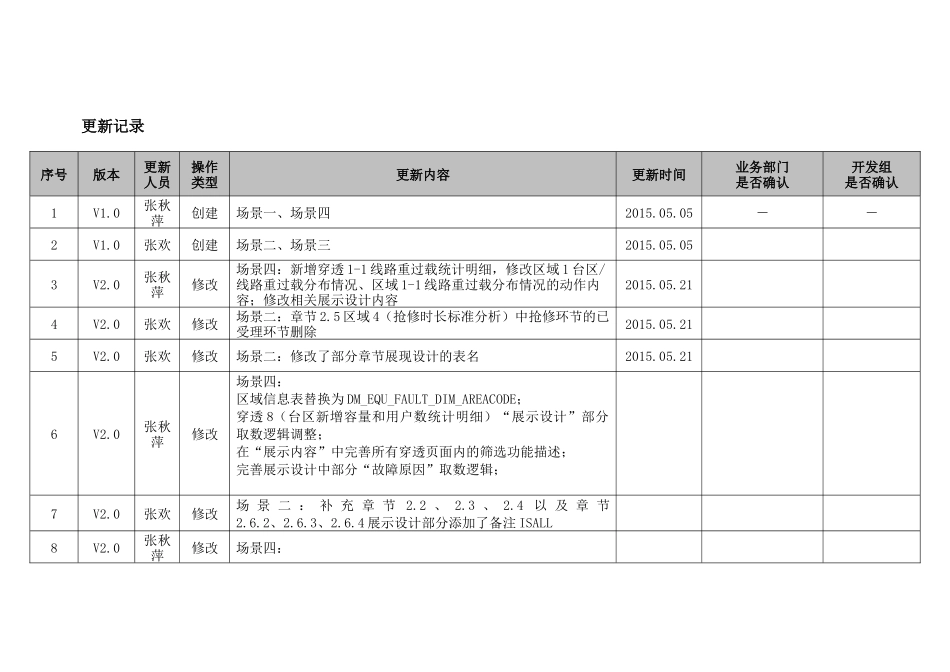

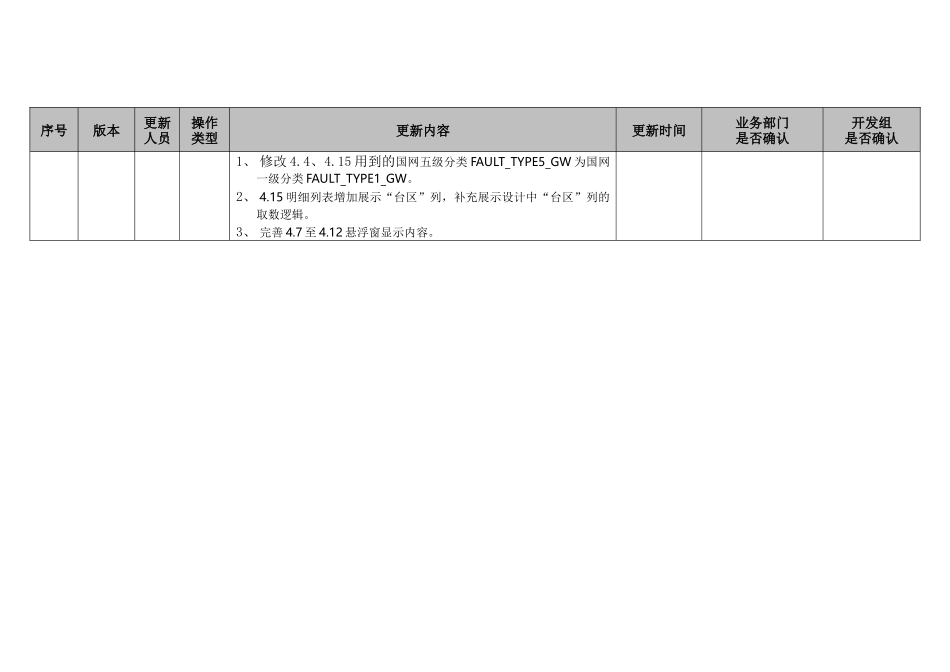

配网抢修精益化管理详细设计V2.0更新记录序号版本更新人员操作类型更新内容更新时间业务部门是否确认开发组是否确认1V1.0张秋萍创建场景一、场景四2015.05.05－－2V1.0张欢创建场景二、场景三2015.05.053V2.0张秋萍修改场景四：新增穿透1-1线路重过载统计明细，修改区域1台区/线路重过载分布情况、区域1-1线路重过载分布情况的动作内容；修改相关展示设计内容2015.05.214V2.0张欢修改场景二：章节2.5区域4（抢修时长标准分析）中抢修环节的已受理环节删除2015.05.215V2.0张欢修改场景二：修改了部分章节展现设计的表名2015.05.216V2.0张秋萍修改场景四：区域信息表替换为DM_EQU_FAULT_DIM_AREACODE；穿透8（台区新增容量和用户数统计明细）“展示设计”部分取数逻辑调整；在“展示内容”中完善所有穿透页面内的筛选功能描述；完善展示设计中部分“故障原因”取数逻辑；7V2.0张欢修改场景二：补充章节2.2、2.3、2.4以及章节2.6.2、2.6.3、2.6.4展示设计部分添加了备注ISALL8V2.0张秋萍修改场景四：序号版本更新人员操作类型更新内容更新时间业务部门是否确认开发组是否确认1、修改4.4、4.15用到的国网五级分类FAULT_TYPE5_GW为国网一级分类FAULT_TYPE1_GW。2、4.15明细列表增加展示“台区”列，补充展示设计中“台区”列的取数逻辑。3、完善4.7至4.12悬浮窗显示内容。231穿透1穿透21场景一：实时监测“配网故障抢修实时分析”展示的是当前上海全市的配网故障发生的实时情况，并从故障数量实时分析、故障量日趋势监测、故障处理情况三个维度进行详细的剖析和监测，实时分析各区域驻点工作强度。该场景主要包括三个区域，简要说明如下表所示：区域编号区域简要说明区域1配网故障抢修实时分析区域2配网故障量日趋势监测区域3当前故障处理情况分析穿透1供电公司工作强度分析穿透２故障抢修过程跟踪分析1.1区域1（配网故障抢修实时分析）展示内容：展示当前上海各行政区的配网故障发生情况，右上方按故障来源、电压等级、工单状态三个维度统计故障数量；并结合当前故障密度，通过三种颜色展现故障密度分布情况，鼠标悬停可以展示故障数量、故障密度。取数范围:当天发生的故障数量1.“已作废、已退单”不作为故障量的统计statusnotin（14，41）2.只统计主工单（抢修单主工单号bizrecord_id1为空）动作：1.地图中双击某区域时，进入到穿透1指定区域下的驻点抢修故障分析页面；定义：1.区域名称从区域信息表中获取2.未解决：统计“已受理”和“已修复”之间的故障数量(status>0andstatus<14)3.已解决：非电网故障：统计“已修复、已归档”的故障数量（statusin（29,40））电网故障：统计“最终修复、已归档”的故障数量（statusin（35,40））图标释疑：图标说明备注表示该区域今日故障数量在50次以下表示该区域今日故障数量在50-150之间表示该区域今日故障数量在150次以上1.2区域2（配网故障量日趋势监测）展示内容：默认展示上海全市配网故障数量日趋势分析情况，为业务部门提供配网故障量历史趋势分析和未来一天的预测，在柱状图的左上方显示“配网故障量日趋势监测”，下方空白处显示文字：“今日全市的最大负荷值为***，前一天的故障量为***个，明天预计风力为**级，天气情况**，预计明天故障量为**个，预计需要班组**个”；鼠标悬停柱状图可以显示故障数量。取数范围:与区域1相同动作：1.选择并点击本区域上方的页签，重新统计对应故障来源的故障数量日趋势分析情况，刷新柱状图和文字信息；页签切换同时，区域3更新展现为对应故障来源的当前故障处理情况，刷新区域3的饼图和列表。监测范围：监测当天实际故障发生量（实时）和预测发生量，历史5天故障量与预测量，及未来一天的预测量；图标释义：图标说明备注配网故障实际发生量配网故障预测发生量配网故障量历史趋势分析展示设计展示字段数据表名计算公式计量单位统计口径数据精度频度统计日期区域故障数量预测模型宽表输出表DM_EQU_FAULT_COMPANY_FORECAST_OUT直取STAT_CYCLE故障来源同上是否电网故障（故障来源）ISELETRFAULT电压等级同上故障电压ID（电压等级）VOLTAGE_LEVEL_ID故障数量实际值同上FAULT_NUM...
