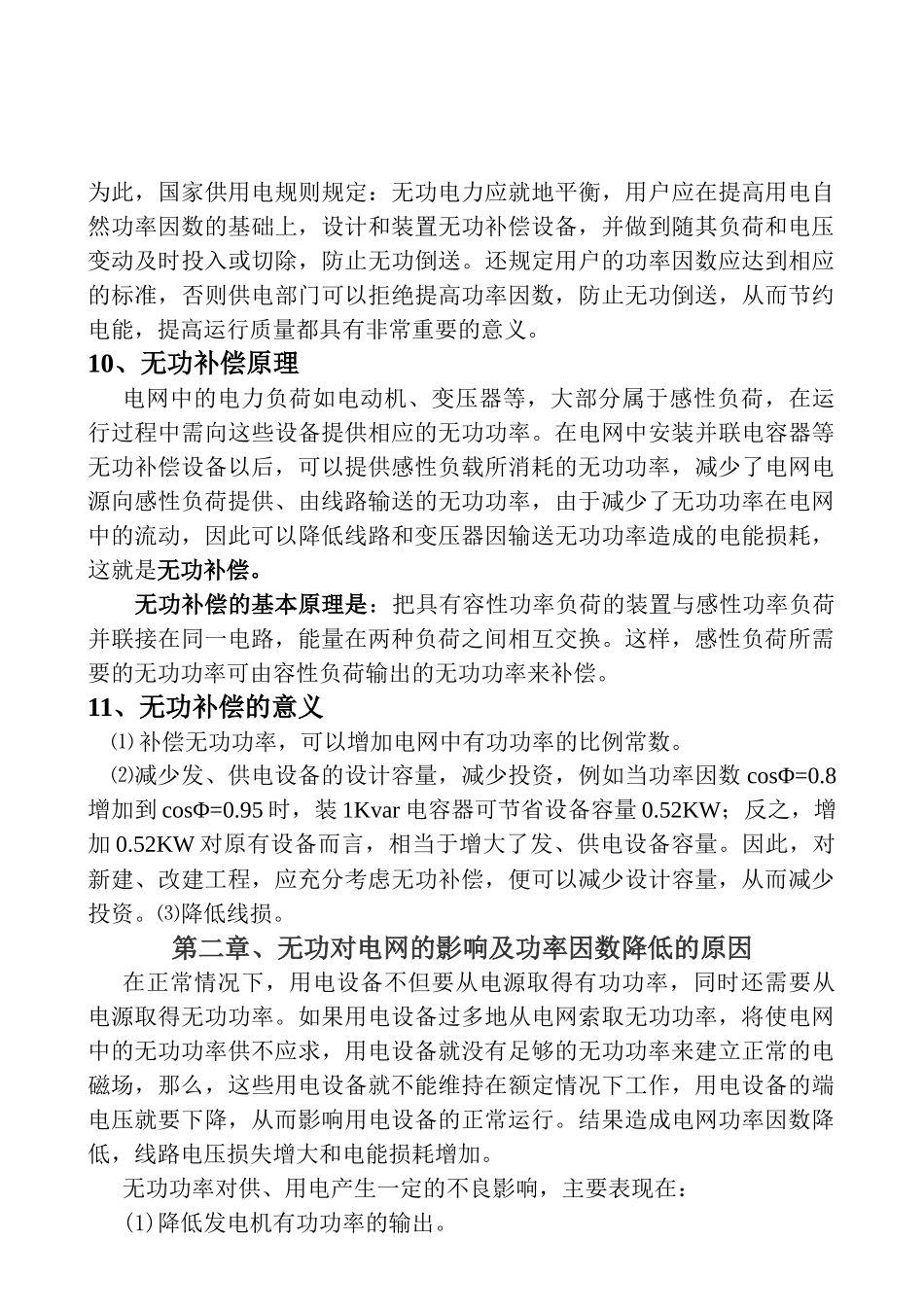

第一章基本概念与名词解释在交流电路中，由电源供给负载率有两种：一种是有功功率，一种是无功功率。1、功率：单位时间内所做的功。2、有功功率保持用电设备正常运行所需的电功率，（交流电在一个周期内瞬时有功功率的平均值），即：电路中电阻上所消耗的功率。它将电能转换为其它形式能量（机械能、光能、热能）的电功率。符号用P表示，单位有瓦（W）、千瓦（KW）、兆瓦（MW）。交流电有功功率的计算公式为：单相:P（W）=UeIecosφ三相:P（W）=√3UeIecosφ3、无功功率它作用于交流电路内电场与磁场的交换，并用来在电气设备中建立和维持磁场的电功率。它不对外作功，而是转变为其他形式的能量。凡是有电磁线圈的电气设备，要建立磁场，就要消耗无功功率。电动机的转子磁场就是靠从电源取得无用功率建立的。变压器也同样需要无功功率，才能使变压器的一次线圈产生磁场，在二次线圈感应出电压。因此，没有无功功率，电动机就不会转动，变压器也不能变压，交流接触器不会吸合。无功功率的符号用Q表示，单位为乏（Var）或千乏（kVar）。交流电无功功率的计算公式为：单相:Q（Var）=UeIeSinφ三相:Q（Var）=√3UeIeSinφ4、视在功率在具有电阻和电抗的电路中，电流和电压的乘积叫视在功率，单位伏安（VA）或千伏安（KVA）。三相交流电视在功率计算公式为：S（VA）=√3UeIe=√P2+Q2。或S=P/cosφ5、功率因数：在同一相交流电路中，相电压与相电流之间的相位差的余弦称为功率因数，在数值上，功率因数是有功功率和视在功率的比值，即cosΦ=P/S。功率因数的大小与电路工作负载的性质有关，纯电阻负载的功率因数为1，电感性或电容性负载电路的功率因数都小于1。而且在电感性负载电路中，电流滞后电压一个角度，结果功率因数滞后一个角度（随着滞后角度的增加，电网电压随着下降）。在电容性负载电路中，电流超前电压一个角度，结果功率因数超前一个角度（随着超前角度的增加，电网电压随着上升）。99功率因数是衡量电气设备效率高低的一个系数。功率因数低，说明电路用于交变磁场转换的无功功率大，从而降低了设备的利用率，增加了线路供电损失。6、自然功率因数是指用电设备没有安装无功补偿设备时的功率因数，或者说用电设备本身所具有的功率因数。自然功率因数的高低主要取决于用电设备的负荷性质，电阻性负荷的功率因数较高，等于1。电感性或电容性负载电路的功率因数都小于1。7、瞬时功率因数是指在某一瞬间由功率因数表读出的功率因数。瞬时功率因数是随着用电设备的类型、负荷的大小和电压的高低而时刻在变化。8、加权平均功率因数是指在一定时间段内功率因数的平均值。9、有功功率、无功功率、视在功率之间的关系电网中的许多设备是根据电磁感应原理工作的。它们在能量转换过程中建立交变磁场，在一个周期内吸收的功率和释放的功率相等，这种功率叫无功功率。电力系统中，不但有有功功率平衡，无功功率也要平衡。S=√P2+Q2SQ式中：φS————视在功率，KVAPP————有功功率，KWQ————无功功率，kvarφ角为功率因数角，它的余弦（cosφ）是有功功率与视在功率之比即：cosφ=P/S称为功率因数。由功率三角形可以看出，在一定的有功功率下，用电企业功率因数cosφ越小，则所需的无功功率越大。如果无功功率不是由电容器提供，则必须由输电系统供给，为满足用电的要求，供电线路和变压器的容量需增大。这样，不仅增加供电投资、降低设备利用律，也将增加线路损耗。为此，国家供用电规则规定：无功电力应就地平衡，用户应在提高用电自然功率因数的基础上，设计和装置无功补偿设备，并做到随其负荷和电压变动及时投入或切除，防止无功倒送。还规定用户的功率因数应达到相应的标准，否则供电部门可以拒绝提高功率因数，防止无功倒送，从而节约电能，提高运行质量都具有非常重要的意义。10、无功补偿原理电网中的电力负荷如电动机、变压器等，大部分属于感性负荷，在运行过程中需向这些设备提供相应的无功功率。在电网中安装并联电容器等无功补偿设备以后，可以提供感性负载所消耗的无功功率，减少了电网电源向感性负荷提供、由线路输送的无功功率，由于减少了无功功率在电网中的流动...
