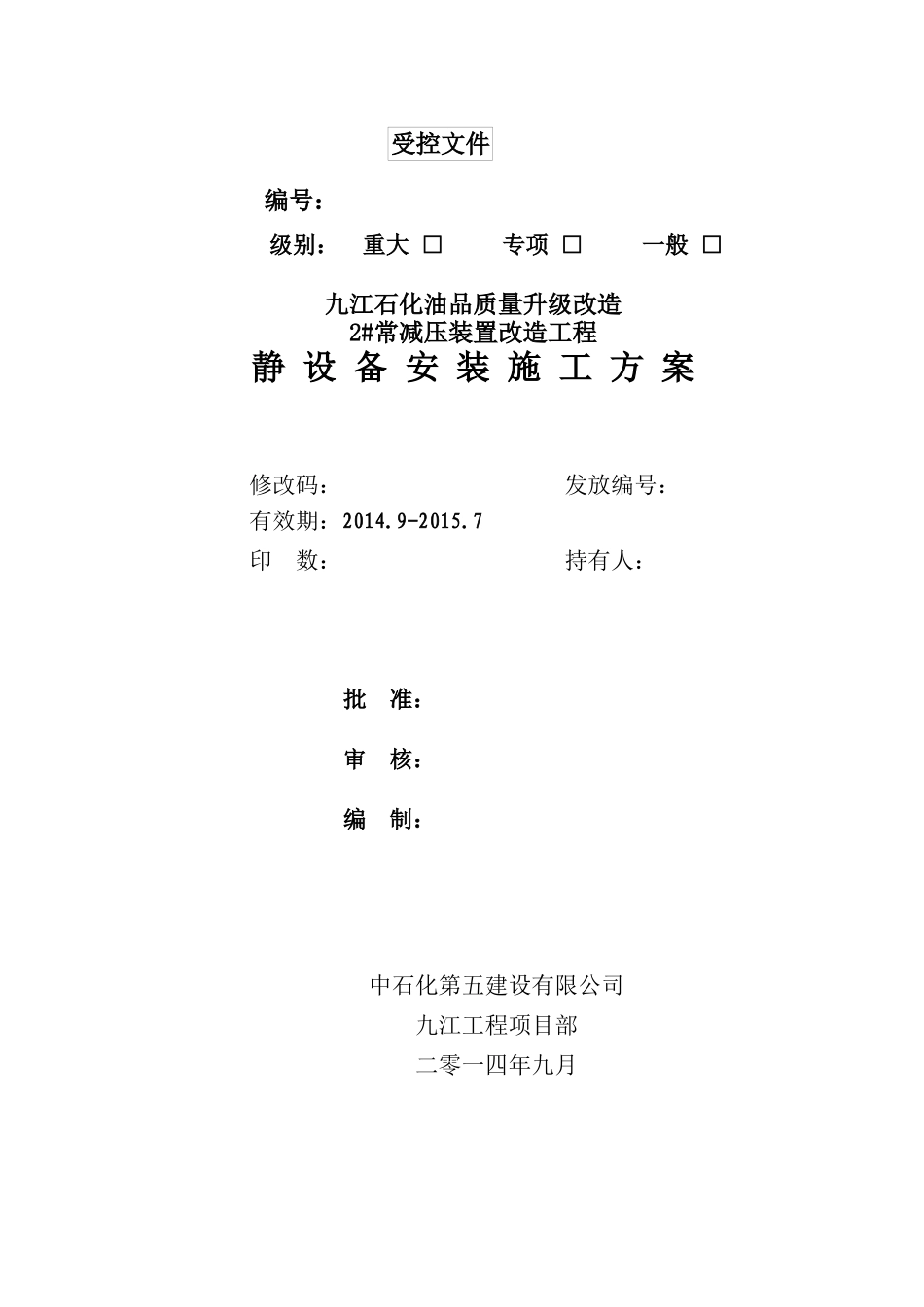

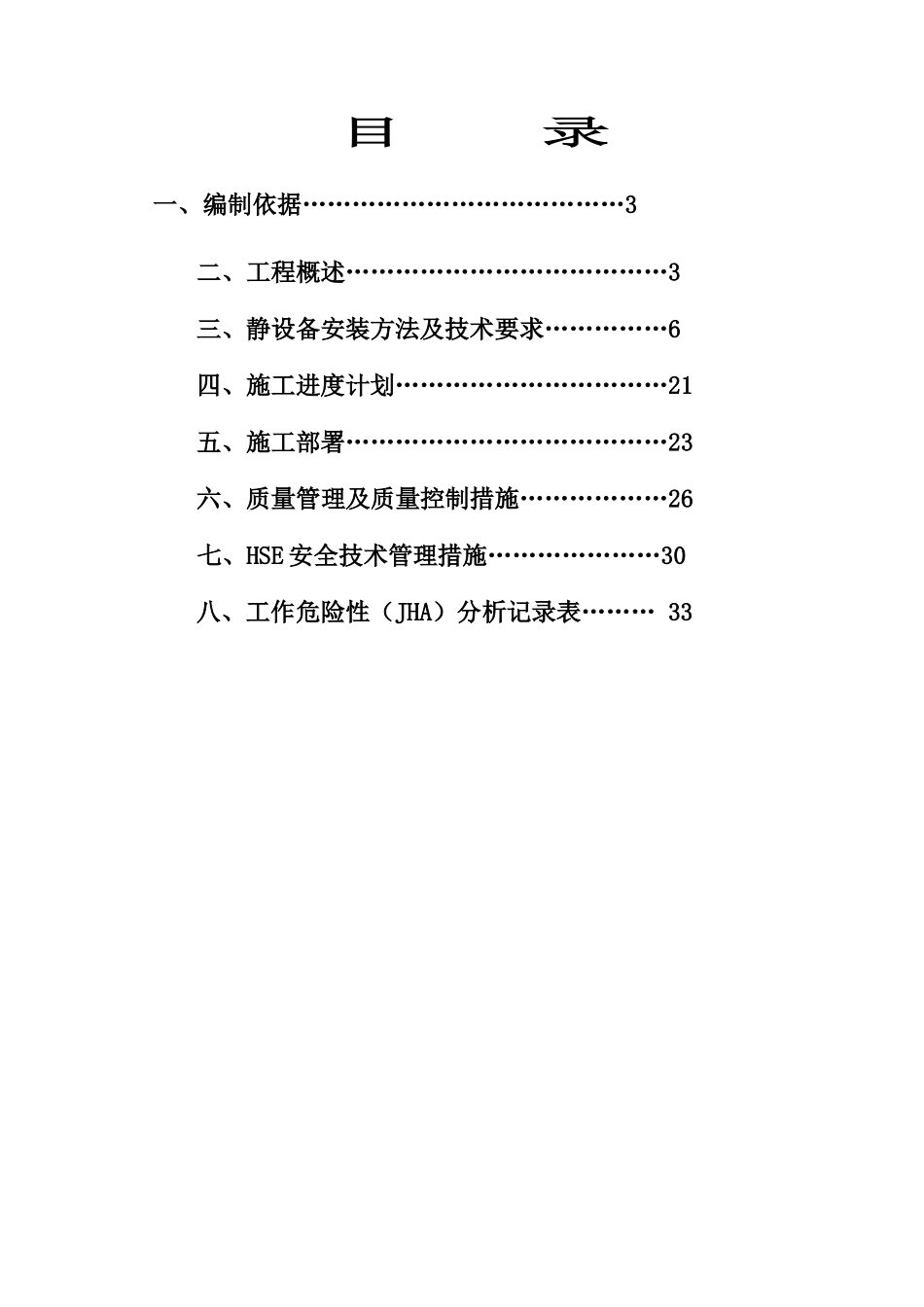

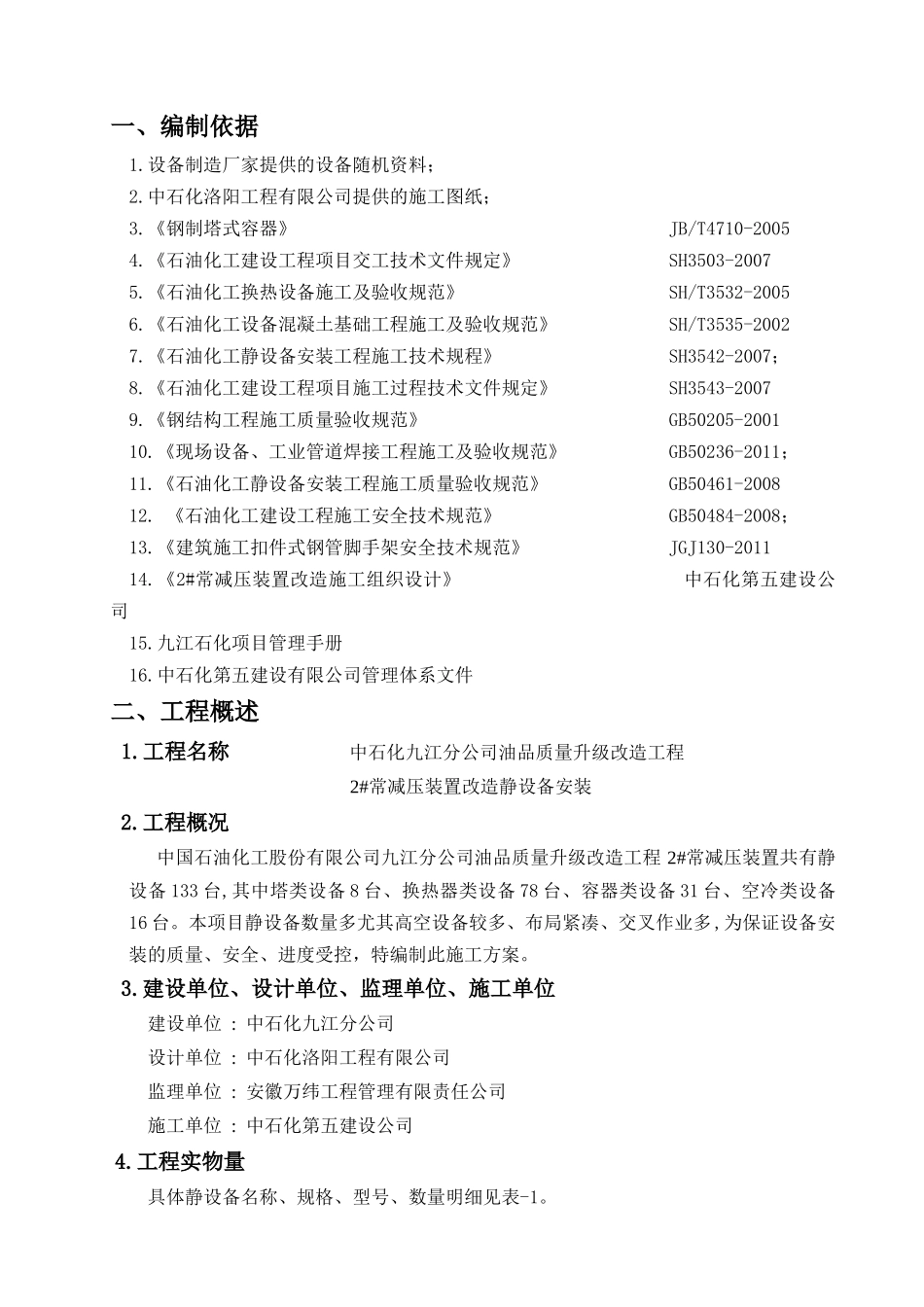

编号：级别：重大□专项□一般□九江石化油品质量升级改造2#常减压装置改造工程静设备安装施工方案批准：审核：编制：中石化第五建设有限公司九江工程项目部二零一四年九月受控文件修改码：发放编号：有效期：2014.9-2015.7印数：持有人：目录一、编制依据…………………………………3二、工程概述…………………………………3三、静设备安装方法及技术要求……………6四、施工进度计划……………………………21五、施工部署…………………………………23六、质量管理及质量控制措施………………26七、HSE安全技术管理措施…………………30八、工作危险性（JHA）分析记录表………33一、编制依据1.设备制造厂家提供的设备随机资料；2.中石化洛阳工程有限公司提供的施工图纸；3.《钢制塔式容器》JB/T4710-20054.《石油化工建设工程项目交工技术文件规定》SH3503-20075.《石油化工换热设备施工及验收规范》SH/T3532-20056.《石油化工设备混凝土基础工程施工及验收规范》SH/T3535-20027.《石油化工静设备安装工程施工技术规程》SH3542-2007；8.《石油化工建设工程项目施工过程技术文件规定》SH3543-20079.《钢结构工程施工质量验收规范》GB50205-200110.《现场设备、工业管道焊接工程施工及验收规范》GB50236-2011；11.《石油化工静设备安装工程施工质量验收规范》GB50461-200812.《石油化工建设工程施工安全技术规范》GB50484-2008；13.《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-201114.《2#常减压装置改造施工组织设计》中石化第五建设公司15.九江石化项目管理手册16.中石化第五建设有限公司管理体系文件二、工程概述1.工程名称中石化九江分公司油品质量升级改造工程2#常减压装置改造静设备安装2.工程概况中国石油化工股份有限公司九江分公司油品质量升级改造工程2#常减压装置共有静设备133台,其中塔类设备8台、换热器类设备78台、容器类设备31台、空冷类设备16台。本项目静设备数量多尤其高空设备较多、布局紧凑、交叉作业多,为保证设备安装的质量、安全、进度受控，特编制此施工方案。3.建设单位、设计单位、监理单位、施工单位建设单位:中石化九江分公司设计单位:中石化洛阳工程有限公司监理单位:安徽万纬工程管理有限责任公司施工单位:中石化第五建设公司4.工程实物量具体静设备名称、规格、型号、数量明细见表-1。表-1静设备明细序号设备位号数量设备名称规格/型号/材质1T-1011初馏塔￠3600/5000×444532T-1021常压塔￠5600/6400×703073T-1031常压汽提塔￠2200×534004T-1041减压塔￠5000/8000/5000×514125T-3011吸收塔￠2200×524066T-3031解吸塔￠2400×63960×207T-3051稳定塔￠2200/3400×659108T-3041再吸收塔￠1400×394399E-1051换热器BES1100-4.0/4.0-425-6/19-2ⅠQ345R10E-106A/B2换热器BES1000-4.0/4.0-350-6/19-2ⅠQ345R11E-1091换热器BES1200-4.0/4.0390-6/25-4ⅠQ345R12E-1111换热器BES1000-4.0/4.0-340-6/19-4ⅠQ345R13E-1161换热器BES1200-4.0/4.0-465-6/19-6ⅠQ345R14E-1261换热器BES1100-4.0/4.0-425-6/19-2ⅠQ345R15E-128A-D4换热器BIU900-2.5/2.5-210-6/25-4ⅠQ345R16E-136A/B2换热器BES900-4.0/4.0-215-6/25-2ⅠQ345R17E-139A/B2冷却器BES500-2.5/2.5-55-6/25-4ⅠQ345R18E-1421重沸器BJS700-2.5/2.5-125-6/25-4ⅠS3160319E-1501换热器BES800-4.0/4.0-205-6/19-4ⅠQ345R20E-152A-D4换热器BES600-2.5/2.5-115-6/19-2ⅠQ245R21E-311A/B2换热器BES900-2.5/2.5-280-6/19-2ⅠQ345R22E-3131换热器BES600-2.5/2.5-90-6/25-2ⅠQ345R23E-1121换热器BES1300-4.0/4.0-650-6/19-2ⅠS3040324E-113A-D4换热器BES1400-4.0/4.0-690-6/19-2ⅠS3040325E-115A-C3换热器BES1400-4.0/4.0-540-6/25-4ⅠS3040326E-119A/B2换热器BES1400-4.0/4.0-692-6/19-2ⅠQ345R27E-120A/B2换热器BES1300-4.0/4.0-595-6/19-2ⅠS3040328E-154A/B2换热器BES1400-4.0/4.0-706-6/19-2ⅠQ345R29E-121A/B2换热器BES600-2.5/2.5-115-6/19-2ⅠQ245R30E-312A/B2换热器BES1100-4.0/4.0-415-6/19-4ⅠQ34531E110A/B2换热器BES1400-4.0/4.0-687-6/19-4ⅠQ34532E101A/B2原油-初顶油气换热器CPX7533E-102...
