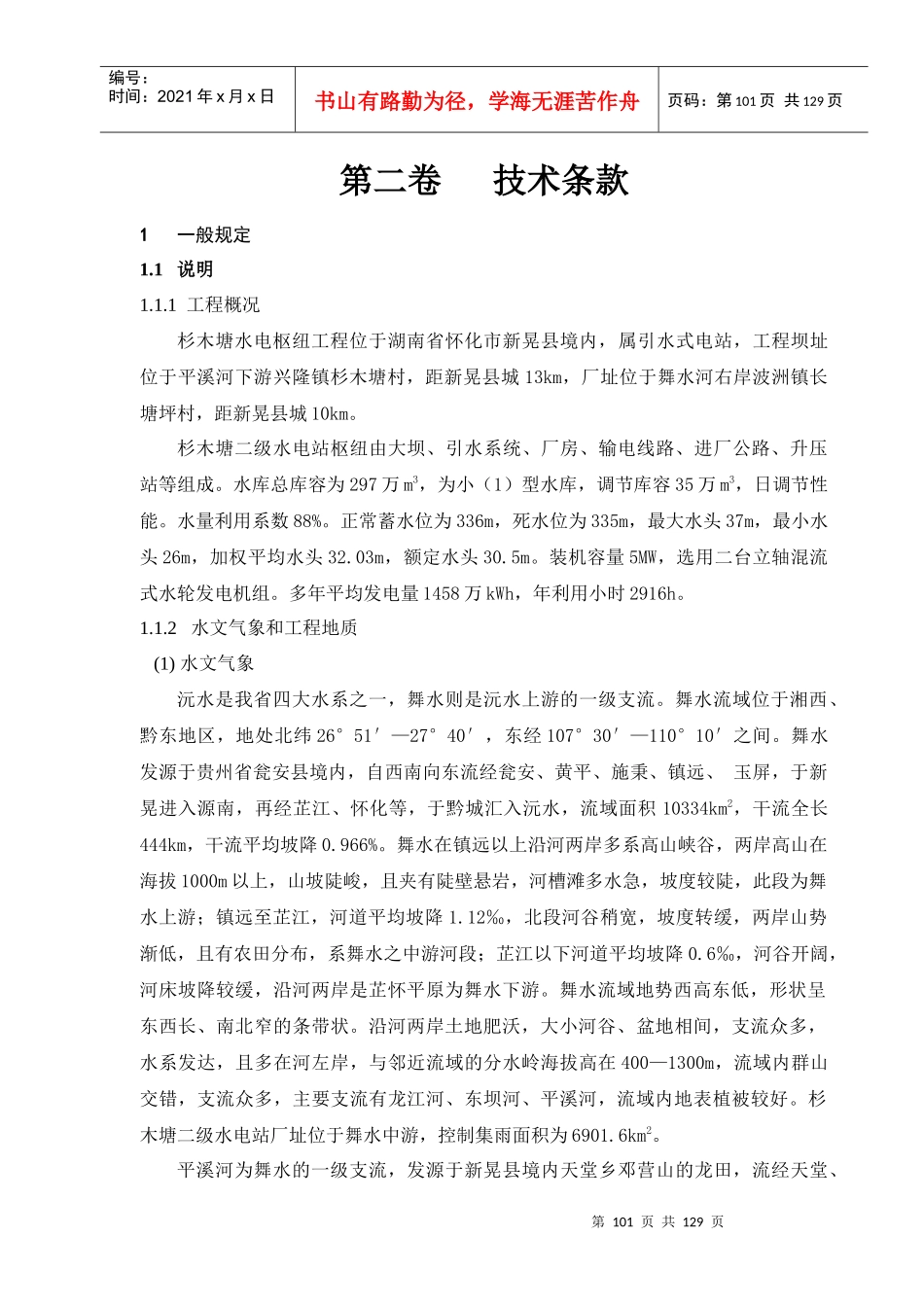

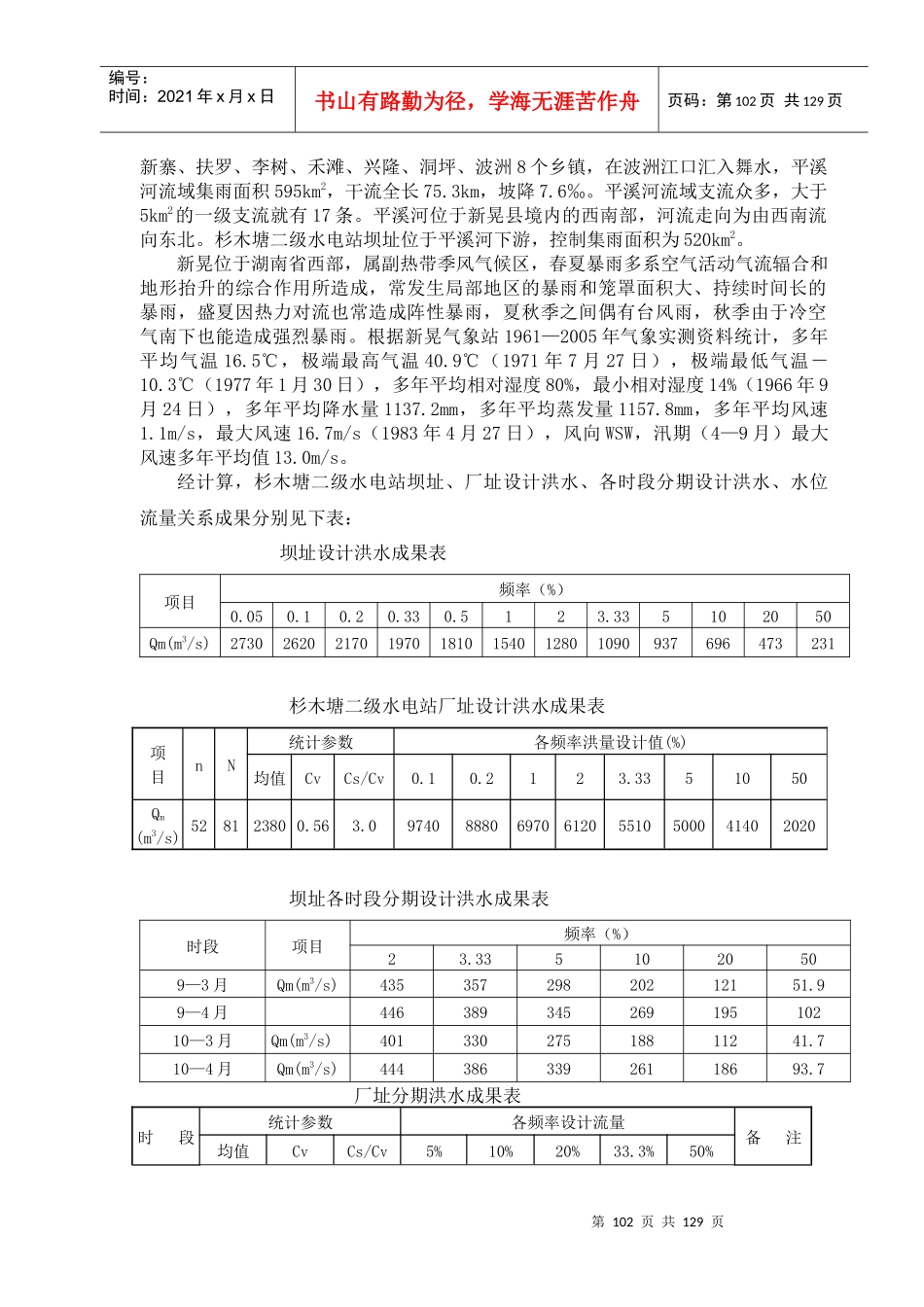

第100页共129页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第100页共129页第二卷技术条款第101页共129页第100页共129页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第101页共129页第二卷技术条款1一般规定1.1说明1.1.1工程概况杉木塘水电枢纽工程位于湖南省怀化市新晃县境内，属引水式电站，工程坝址位于平溪河下游兴隆镇杉木塘村，距新晃县城13km，厂址位于舞水河右岸波洲镇长塘坪村，距新晃县城10km。杉木塘二级水电站枢纽由大坝、引水系统、厂房、输电线路、进厂公路、升压站等组成。水库总库容为297万m3，为小（1）型水库，调节库容35万m3，日调节性能。水量利用系数88%。正常蓄水位为336m，死水位为335m，最大水头37m，最小水头26m，加权平均水头32.03m，额定水头30.5m。装机容量5MW，选用二台立轴混流式水轮发电机组。多年平均发电量1458万kWh，年利用小时2916h。1.1.2水文气象和工程地质(1)水文气象沅水是我省四大水系之一，舞水则是沅水上游的一级支流。舞水流域位于湘西、黔东地区，地处北纬26°51′—27°40′，东经107°30′—110°10′之间。舞水发源于贵州省瓮安县境内，自西南向东流经瓮安、黄平、施秉、镇远、玉屏，于新晃进入源南，再经芷江、怀化等，于黔城汇入沅水，流域面积10334km2，干流全长444km，干流平均坡降0.966%。舞水在镇远以上沿河两岸多系高山峡谷，两岸高山在海拔1000m以上，山坡陡峻，且夹有陡壁悬岩，河槽滩多水急，坡度较陡，此段为舞水上游；镇远至芷江，河道平均坡降1.12‰，北段河谷稍宽，坡度转缓，两岸山势渐低，且有农田分布，系舞水之中游河段；芷江以下河道平均坡降0.6‰，河谷开阔，河床坡降较缓，沿河两岸是芷怀平原为舞水下游。舞水流域地势西高东低，形状呈东西长、南北窄的条带状。沿河两岸土地肥沃，大小河谷、盆地相间，支流众多，水系发达，且多在河左岸，与邻近流域的分水岭海拔高在400—1300m，流域内群山交错，支流众多，主要支流有龙江河、东坝河、平溪河，流域内地表植被较好。杉木塘二级水电站厂址位于舞水中游，控制集雨面积为6901.6km2。平溪河为舞水的一级支流，发源于新晃县境内天堂乡邓营山的龙田，流经天堂、第102页共129页第101页共129页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第102页共129页新寨、扶罗、李树、禾滩、兴隆、洞坪、波洲8个乡镇，在波洲江口汇入舞水，平溪河流域集雨面积595km2，干流全长75.3km，坡降7.6‰。平溪河流域支流众多，大于5km2的一级支流就有17条。平溪河位于新晃县境内的西南部，河流走向为由西南流向东北。杉木塘二级水电站坝址位于平溪河下游，控制集雨面积为520km2。新晃位于湖南省西部，属副热带季风气候区，春夏暴雨多系空气活动气流辐合和地形抬升的综合作用所造成，常发生局部地区的暴雨和笼罩面积大、持续时间长的暴雨，盛夏因热力对流也常造成阵性暴雨，夏秋季之间偶有台风雨，秋季由于冷空气南下也能造成强烈暴雨。根据新晃气象站1961—2005年气象实测资料统计，多年平均气温16.5℃，极端最高气温40.9℃（1971年7月27日），极端最低气温－10.3℃（1977年1月30日），多年平均相对湿度80%，最小相对湿度14%（1966年9月24日），多年平均降水量1137.2mm，多年平均蒸发量1157.8mm，多年平均风速1.1m/s，最大风速16.7m/s（1983年4月27日），风向WSW，汛期（4—9月）最大风速多年平均值13.0m/s。经计算，杉木塘二级水电站坝址、厂址设计洪水、各时段分期设计洪水、水位流量关系成果分别见下表：坝址设计洪水成果表项目频率（%）0.050.10.20.330.5123.335102050Qm(m3/s)27302620217019701810154012801090937696473231杉木塘二级水电站厂址设计洪水成果表项目nN统计参数各频率洪量设计值(%)均值CvCs/Cv0.10.2123.3351050Qm(m3/s)528123800.563.097408880697061205510500041402020坝址各时段分期设计洪水成果表时段项目频率（%）23.3351020509—3月Qm(m3/s)43535729820212151.99—4月44638934526919510210—3月Qm(m3/s)40133027518811241.710—4月Qm(m3/s)44438633926118693.7厂址分期洪水成果表时段统计参数各频率设计流...
