反应岗生产工艺规程VIP免费

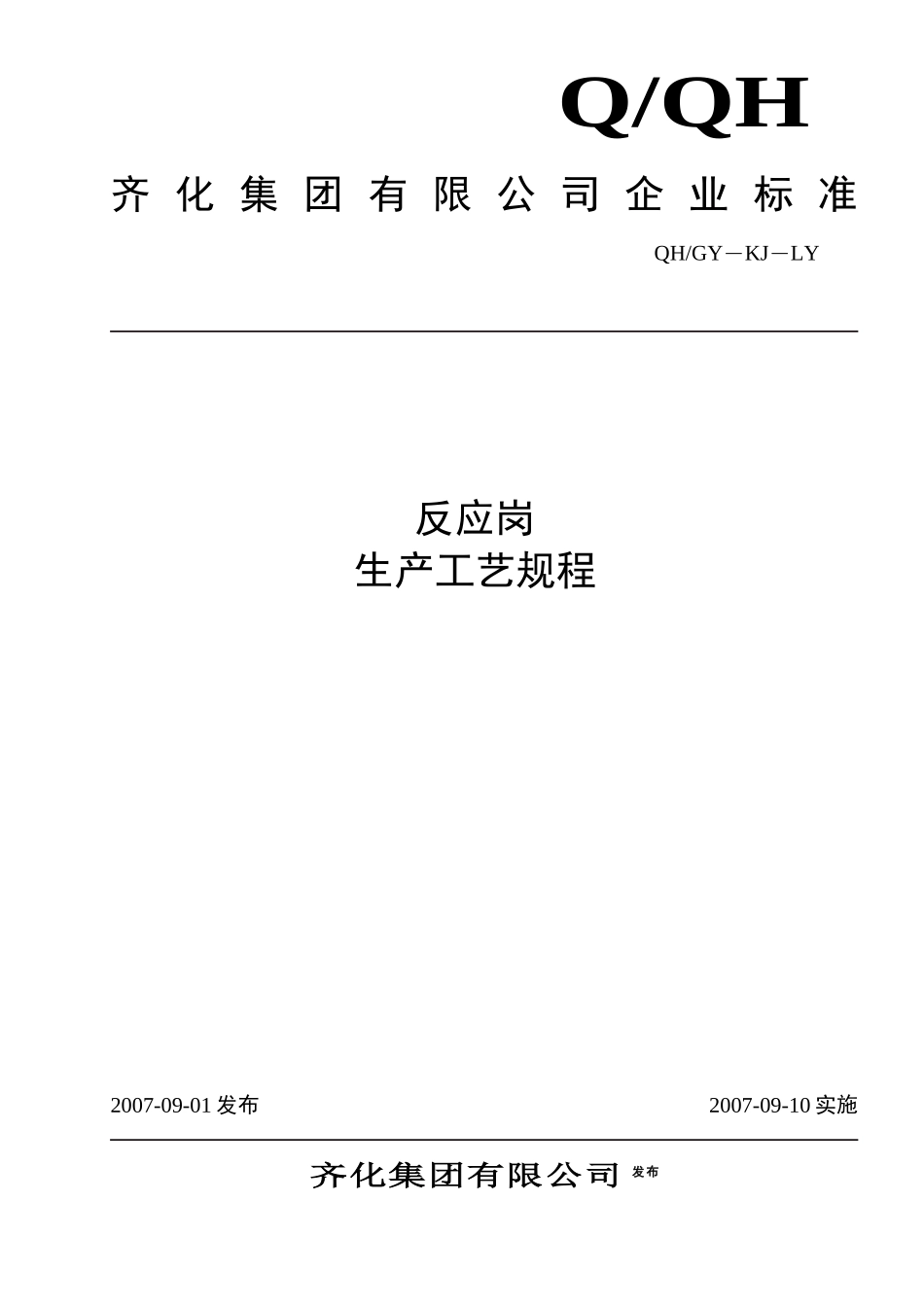

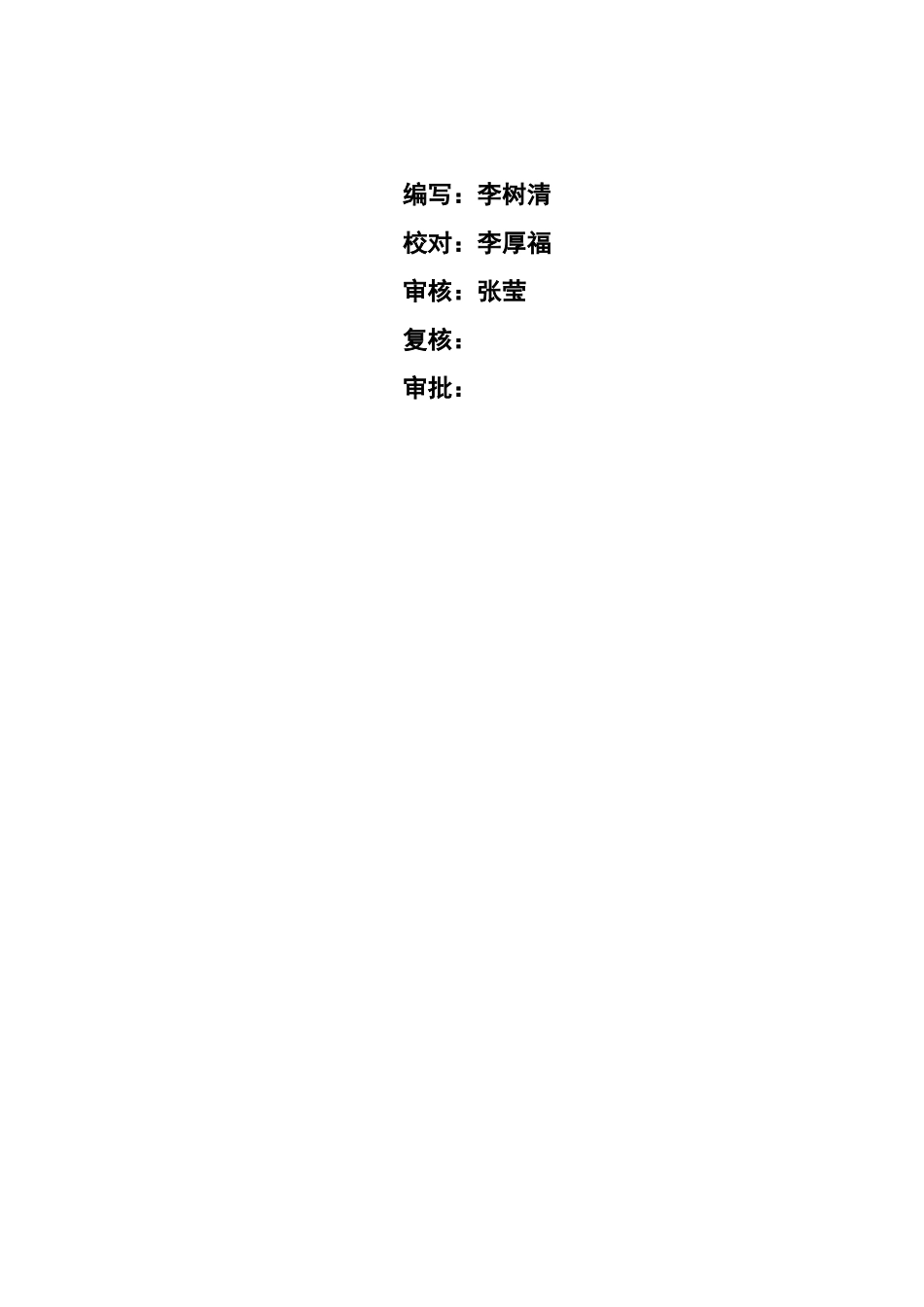

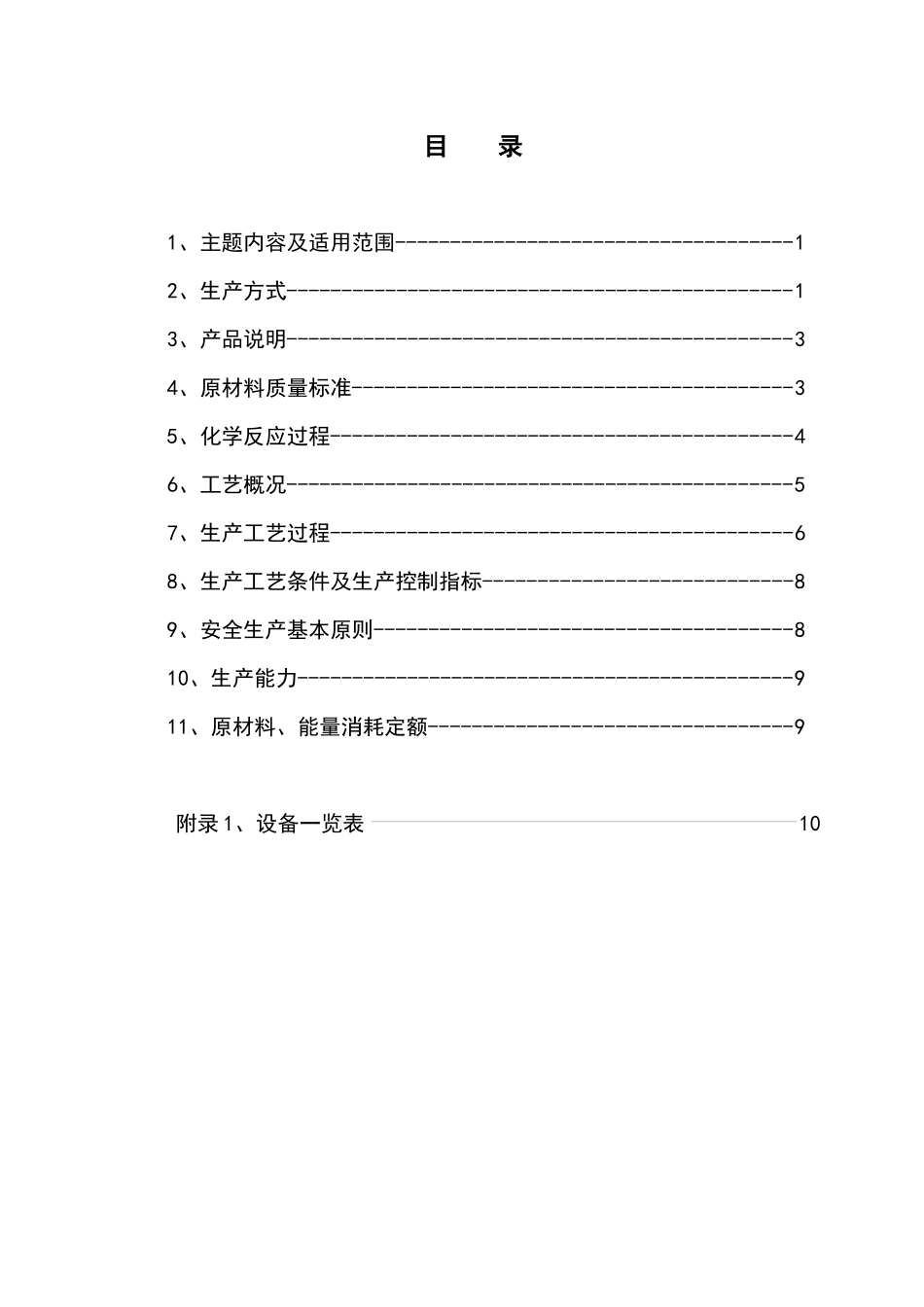

齐化集团有限公司企业标准Q/QHQH/GY－KJ－LY反应岗生产工艺规程2007-09-01发布2007-09-10实施齐化集团有限公司发布编写：李树清校对：李厚福审核：张莹复核：审批：目录1、主题内容及适用范围------------------------------------12、生产方式----------------------------------------------13、产品说明----------------------------------------------34、原材料质量标准----------------------------------------35、化学反应过程------------------------------------------46、工艺概况----------------------------------------------57、生产工艺过程------------------------------------------68、生产工艺条件及生产控制指标----------------------------89、安全生产基本原则--------------------------------------810、生产能力---------------------------------------------911、原材料、能量消耗定额---------------------------------9附录1、设备一览表101.主题内容及适用范围本标准制定了使用提升管反应器、沉降器、再生器、余热锅炉、外取热器的反应岗位生产工艺规程。本标准适用于反应岗位生产工艺。2.生产方式2.1催化裂化反应机理烃类的催化裂化反应机理是通过正碳离子中间体进行的。所谓正碳离子是指含有一个带正电荷的碳原子的烃离子。根据与带电荷正碳离子结合的烃基数目的不同，正碳离子可分为甲基正碳离子、伯正碳离子、仲正碳离子和叔正碳离子。正碳离子的稳定性随下列次序递减：叔正碳离子>仲正碳离子>伯正碳离子>甲基正碳离子。1、生成正碳离子的几种途径（1）烷烃上与碳形成共键的氢可以与催化剂上的质子酸中心H+或非质子酸中心X-作用生成正碳离子。（2）烯烃或芳烃与催化剂上的质子酸中心作用生成正碳离子。（3）正碳离子和饱和烃反应时，发生氢转移反应，生成一个新的正碳离子。2、正碳离子反应（1）异构化正碳离子的异构化是一个重要反应，它通过氢原子和碳原子的变位而发生的重排反应。氢原子的变位导致烯烃的双键异构化，氢变位上甲基则形成骨架异构化。（2）裂化直链的仲正碳离子在β位断裂生成一个烯烃和一个伯正碳离子。由于仲正碳离子更稳定，生成的伯正碳离子很快进行氢转移而生成仲正碳离子。（3）环化烯烃正碳离子能转化生成环状正碳离子。生成的环状正碳离子能吸取一个负氢离子生成环烷烃，或失去质子生成环烯烃。环烯烃再进行负氢离子和质子失去反应，直到生成芳烃。（4）烷基化正碳离子与烯烃和芳烃进行烷基化反应。（5）氢转移氢转移是催化裂化特征之一。氢转移反应由烯烃接受一个质子酸中心新成正碳离子开始。此正碳离子从“供氢”分子中抽取一个负氢离子生成一个烷烃。“供氢”分子则形成一个新的正碳离子，并继续反应。饱和烃、烯烃、环烯烃、氢化芳烃等都可作为“供氢”分子。（6）缩合缩合是新的C—C键生成、氢转移及分子量增加的反应。叠合也是一种缩合反应，属于缩合的特殊情况。催化裂化时不仅有缩合反应发生并且起到重要作用。焦炭生成就是一种缩合反应。从单烯烃生成焦炭的途径是首先环化、脱氢生成芳烃，一旦芳烃生成，就可与其他芳烃缩合生成焦炭。2.2再生反应催化剂上沉积的焦炭是一种缩合产物，它的主要成分是碳和氢，当裂化原料含硫和氮时，焦炭中也含有硫和氮。催化再生反应就是用空气中的氧烧去上述的焦炭。再生反应的产物是CO2、CO和H2O。3.产品说明催化裂化是炼油厂中提高原油加工深度、生产高辛烷值汽油、柴油和液化气的最重要的一种重油轻质化工艺过程。反应产物受原料油性质、反应温度、反应时间、催化剂类型及活性等各方面条件影响，其组成见下表。表3-1反应油气成分分析项目含量(mol%)H2O5.58H217.14N21.16CO20.19CO0.00O20.07H2S0.07C17.34C22.85C2=2.69C33.21C3=14.23nC42.21iC44.20nc421.49ic423.60cc422.11tC43.03nC50.47iC51.46nc522.25C5+24.654.原材料质量标准催化裂化工艺可以加工多种多样的重质原料，我厂以加工大庆常压渣油原料为主,其主要性质如下：表4-1大庆常压渣油性质项目大庆常压渣油比重(20℃)g／cm3O．8974残碳m％4．5元素分析m％C86.26H12.91S0.14V0.27粘度mm2/s30．02100℃30.0280...
