机电一体化智能大流量电动执行机构的设计VIP免费

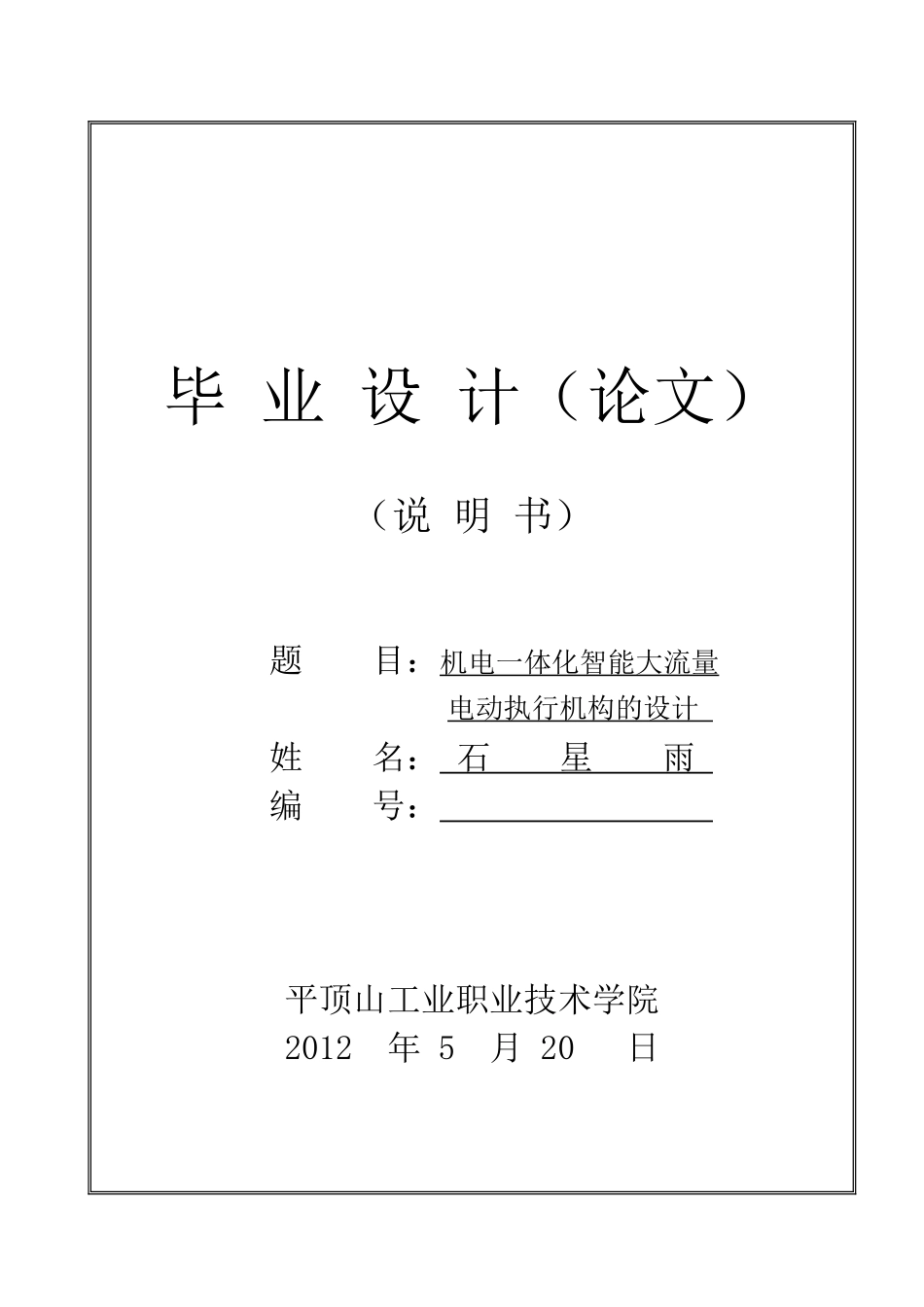

机电一体化智能大流量电动执行机构的设计_第1页
1/38

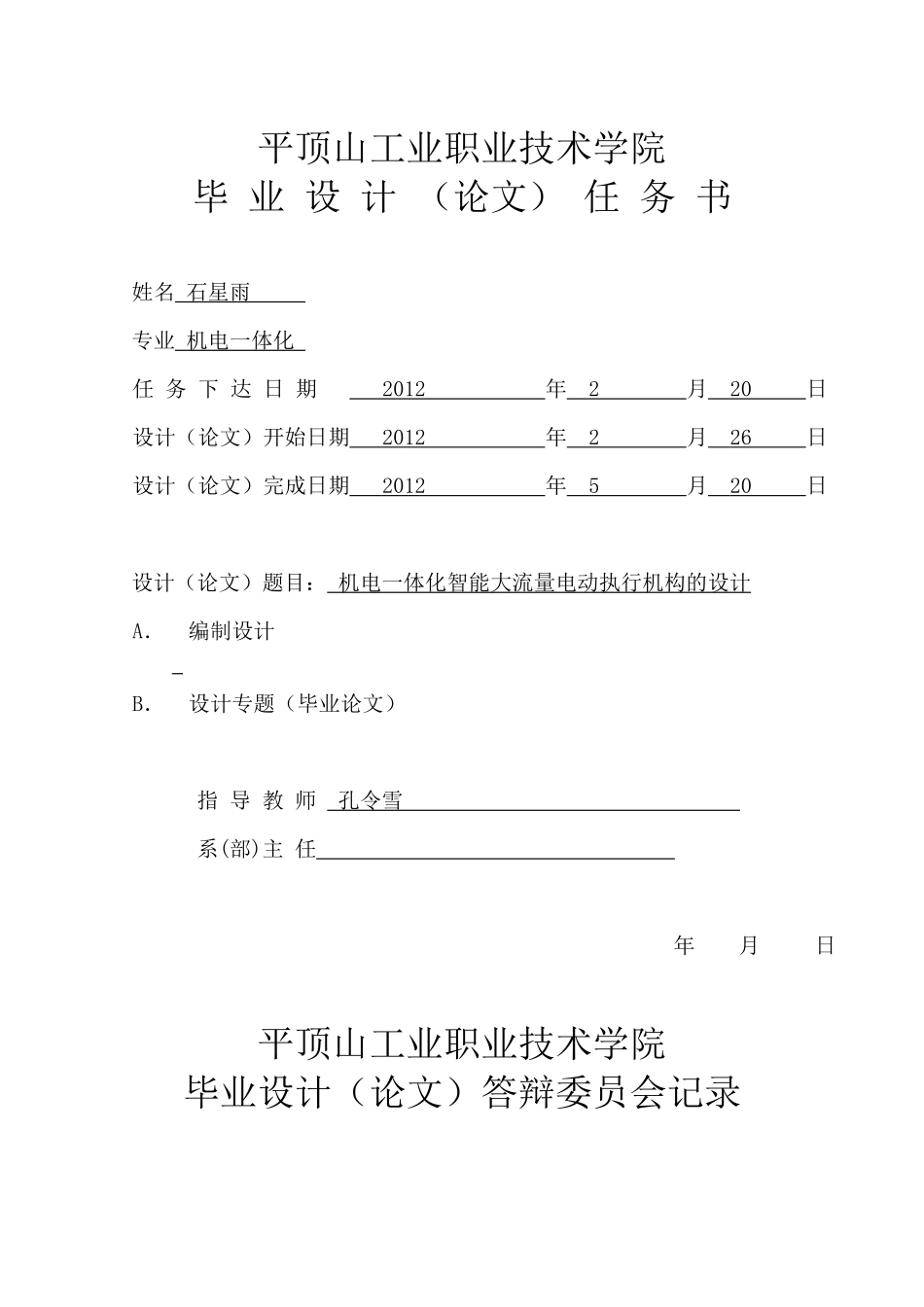

机电一体化智能大流量电动执行机构的设计_第2页
2/38

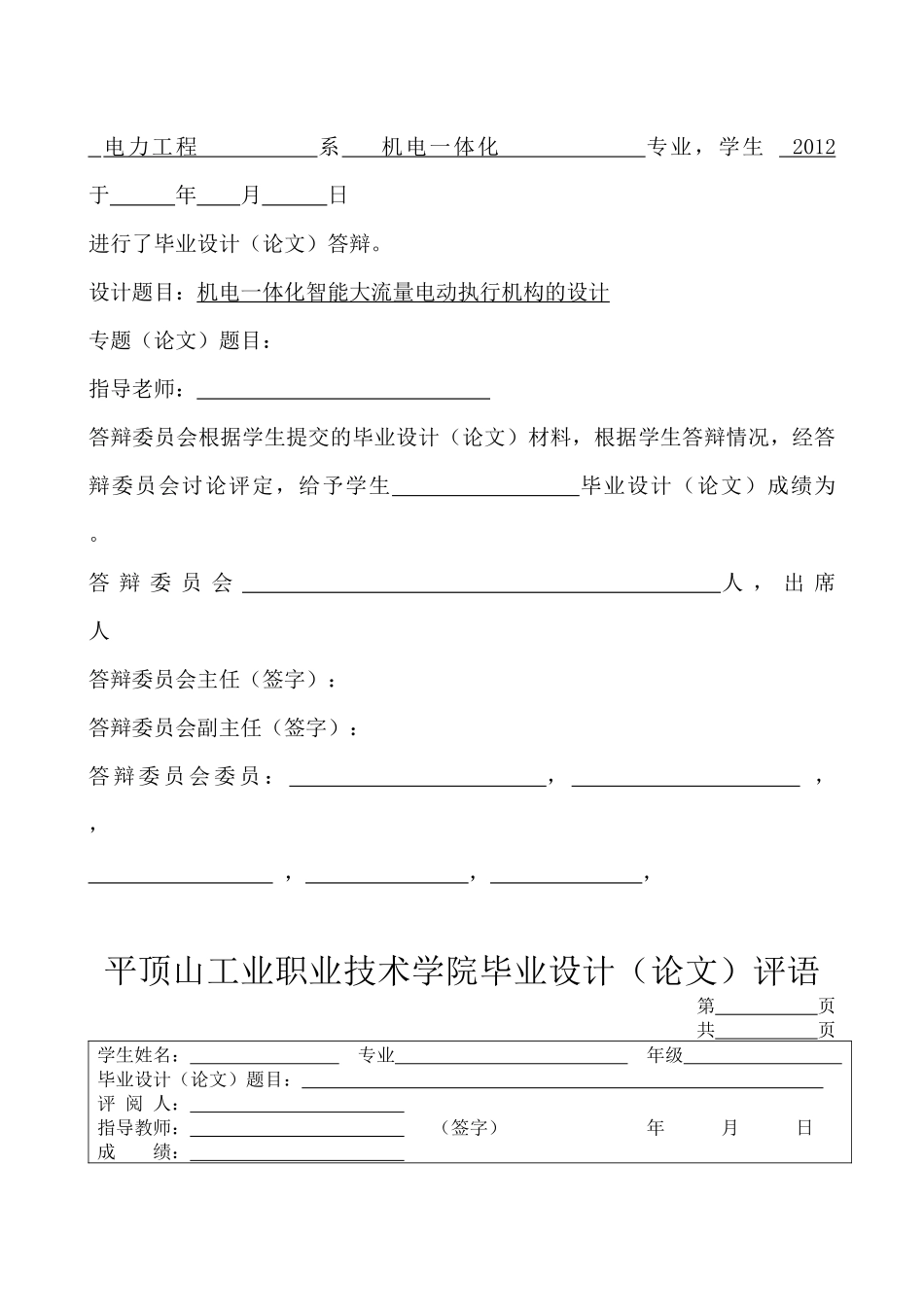

机电一体化智能大流量电动执行机构的设计_第3页
3/38
毕业设计(论文)(说明书)题目:机电一体化智能大流量电动执行机构的设计姓名:石星雨编号:平顶山工业职业技术学院2012年5月20日平顶山工业职业技术学院毕业设计(论文)任务书姓名石星雨专业机电一体化任务下达日期2012年2月20日设计(论文)开始日期2012年2月26日设计(论文)完成日期2012年5月20日设计(论文)题目:机电一体化智能大流量电动执行机构的设计A.编制设计B.设计专题(毕业论文)指导教师孔令雪系(部)主任年月日平顶山工业职业技术学院毕业设计(论文)答辩委员会记录电力工程系机电一体化专业,学生2012于年月日进行了毕业设计(论文)答辩。设计题目:机电一体化智能大流量电动执行机构的设计专题(论文)题目:指导老师:答辩委员会根据学生提交的毕业设计(论文)材料,根据学生答辩情况,经答辩委员会讨论评定,给予学生毕业设计(论文)成绩为。答辩委员会人,出席人答辩委员会主任(签字):答辩委员会副主任(签字):答辩委员会委员:,,,,,,平顶山工业职业技术学院毕业设计(论文)评语第页共页学生姓名:专业年级毕业设计(论文)题目:评阅人:指导教师:(签字)年月日成绩:系(科)主任:(签字)年月日毕业设计(论文)及答辩评语:平顶山工业职业技术学院毕业设计说明书(论文)机电一体化智能大流量电动执行机构的设计摘要提出一种新型电动执行机构的设计方案,详细介绍了该执行机构各功能元件的选型与设计、阀位及速度控制原理以及各种关键问题的解决方法。该执行机构采用机电一体化技术,将阀门、伺服电机、控制器合为一体,利用异步电动机直接驱动阀门的开与关。采用单片机应用技术、变频技术,通过内置变频器,采用模糊神经网络控制算法,实现了阀门的动作速度、精确定位、阀门柔性开关以及电机转矩等控制。该电动执行机构省去了用于控制电机正、反转的接触器和可控硅换向开关模块、机械传动装置和复杂、昂贵的控制柜和配电柜具有动作快、保护完善以及便于和计算机通讯等优点。实际运行表明,该执行机构工作稳定,性能可靠。关键词:电动执行机构、阀门、位置控制、变频技术、第I页平顶山工业职业技术学院毕业设计说明书(论文)AbstractThepresentpaperpresentsanewtypeofelectricactuators,thedesignofdetailedintroduceseachfunctorselectionanddesign,thevalvepositionandspeedcontrolprincipleandallkeythesolutiontotheproblem.Theauthordesignoflargedischargeandelectricactuators,adopttheelectromechanicalintegrationtechnology,valve,servomotor,controllerxed,useasynchronousmotordrivendirectlyvalveopeningandclosing.USESthemonolithicapplicationtechnology,frequencyconversiontechnology,throughthebuilt-ininverter,thefuzzyneuralnetworkcontrolalgorithm,realizethevalvemovementspeed,accuratepositioning,flexibleswitch第II页平顶山工业职业技术学院毕业设计说明书(论文)valveandmotortorquecontrol,etc.Theelectricactuatorsareusedtocontrolmotorisomitted,thereversalofthecontactorandsiliconcontrolleddirectionalcontrolswitchmodule,mechanicaltransmissiondeviceandcomplicatedorcostlycabinetanddistributioncabinets,havefast,protectioniscomparativelyperfect,facilitateandcomputernetworking,etc.Practicalapplicationshowsthattheactuatorsworkstable,reliableperformance.Keywords:Electricactuators、valves、positioncontrol、frequencyconversiontechnology目录摘要.........................................................................ⅠAbstract......................................................................Ⅱ第一章电动执行机构的硬件设计及工作原理........................................11.1单片机.........................................................................................................................................................11.1.1MCS-518031单片机内部结构及特点.................................................

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

机电一体化智能大流量电动执行机构的设计
