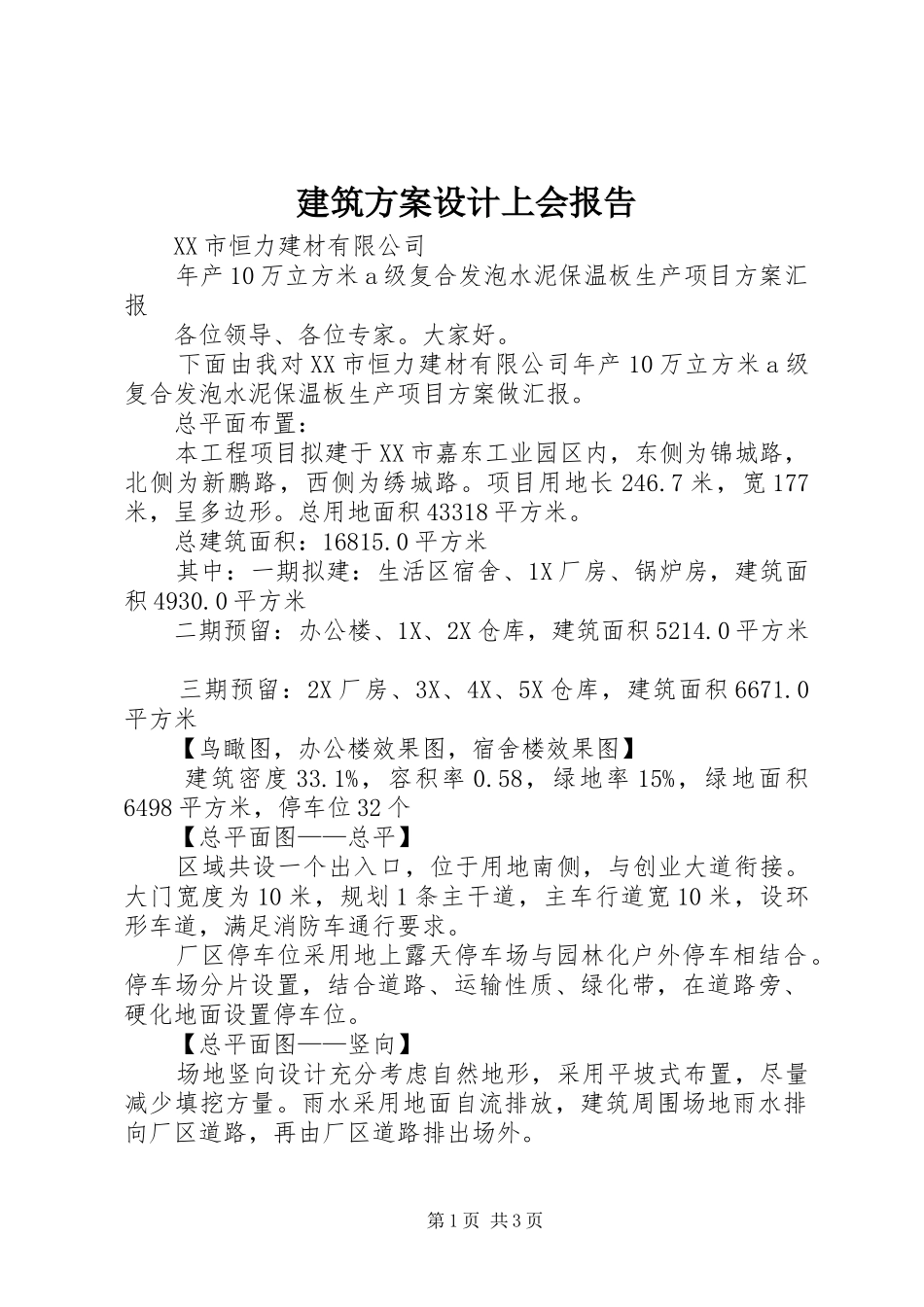

建筑方案设计上会报告XX市恒力建材有限公司年产10万立方米a级复合发泡水泥保温板生产项目方案汇报各位领导、各位专家。大家好。下面由我对XX市恒力建材有限公司年产10万立方米a级复合发泡水泥保温板生产项目方案做汇报。总平面布置:本工程项目拟建于XX市嘉东工业园区内,东侧为锦城路,北侧为新鹏路,西侧为绣城路。项目用地长246.7米,宽177米,呈多边形。总用地面积43318平方米。总建筑面积:16815.0平方米其中:一期拟建:生活区宿舍、1X厂房、锅炉房,建筑面积4930.0平方米二期预留:办公楼、1X、2X仓库,建筑面积5214.0平方米三期预留:2X厂房、3X、4X、5X仓库,建筑面积6671.0平方米【鸟瞰图,办公楼效果图,宿舍楼效果图】建筑密度33.1%,容积率0.58,绿地率15%,绿地面积6498平方米,停车位32个【总平面图——总平】区域共设一个出入口,位于用地南侧,与创业大道衔接。大门宽度为10米,规划1条主干道,主车行道宽10米,设环形车道,满足消防车通行要求。厂区停车位采用地上露天停车场与园林化户外停车相结合。停车场分片设置,结合道路、运输性质、绿化带,在道路旁、硬化地面设置停车位。【总平面图——竖向】场地竖向设计充分考虑自然地形,采用平坡式布置,尽量减少填挖方量。雨水采用地面自流排放,建筑周围场地雨水排向厂区道路,再由厂区道路排出场外。第1页共3页【总平面图——交通、给排水、电气】单体介绍建筑单体设计中,考虑厂房建筑本身的造型特色以及周边的建筑元素。用简洁的造型以及简约的线条勾勒出整个形态的活泼并具有现代特征的轮廓。1、厂房1X厂房(一期)、2X厂房(三期)成品生产车间。长90米,宽45米,层高9米,室内外高差0.15米,建筑面积为4162.4平方米。【1X、2X厂房单体图】2、仓库1X、2X仓库为原料库。长48米,宽24米,柱距6米,建筑面积1181.0平方米。【1X、2X仓库单体图】3X、4X仓库为成品库。长72米,宽12米,柱距6米,建筑面积897.8平方米。【3X、4X仓库单体图】5X仓库为成品库。长60米,宽12米,柱距6米,建筑面积749平方米。【5X仓库单体图】3、宿舍楼宿舍楼共两层,长49米,宽8.2米,层高3.3米,室内外高差0.3米,框架结构,建筑面积803.6平方米。【宿舍楼单体图】4、办公楼办公楼为地上整体三层局部四层,长49.6米,宽15.5米,层高3.3米,室内外高差0.3米,建筑面积2852.0平方米。【办公楼单体图】5、大门及围墙大门采用电动伸缩门。栏杆采用铁艺花式栏杆。厂房及仓库主要以钢结构为主,火灾危险性类别:戊类;建筑耐火等级:二级;建筑防火分区。每个厂房为一个防火分区。第2页共3页办公楼:一个防火分区,设置两部疏散楼梯。宿舍楼:一个防火分区,设置两部疏散楼梯。办公楼及宿舍楼耐火等级均为二级。厂房及仓库的屋面、墙面选用彩钢夹芯板,外窗选用铝合金中空玻璃窗。办公楼及宿舍楼外墙均贴酚醛板保温,外窗均为断桥隔热中空玻璃窗,地面加铺煤渣。给排水系统:【给排水图】本工程生活及消防给水接自区域南侧生活水管道,管网供水压力为0.35mpa。接管管径为dn100。给水干管沿厂区主要道路成环敷设,在本工程区域内间隔120米处设1套室外地下式消火栓。排水系统采用污废合流制排水。采暖系统:本次设计热源拟由区域内常压锅炉供给。电气系统:【电气图】本工程新增箱式变压器一次侧电源由区域围墙外10kv架空线路接引。我的汇报到此结束,谢谢大家。第3页共3页
