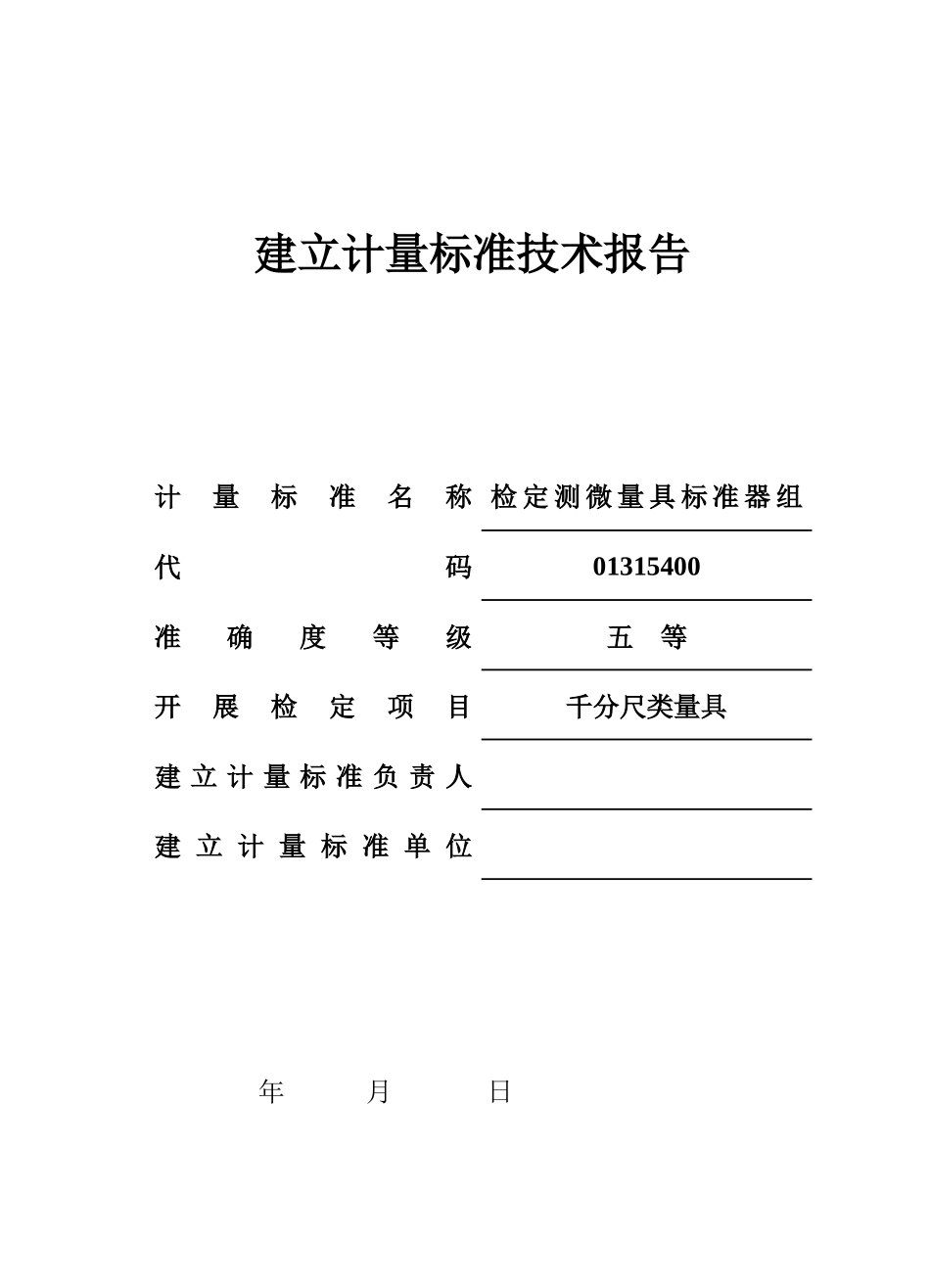

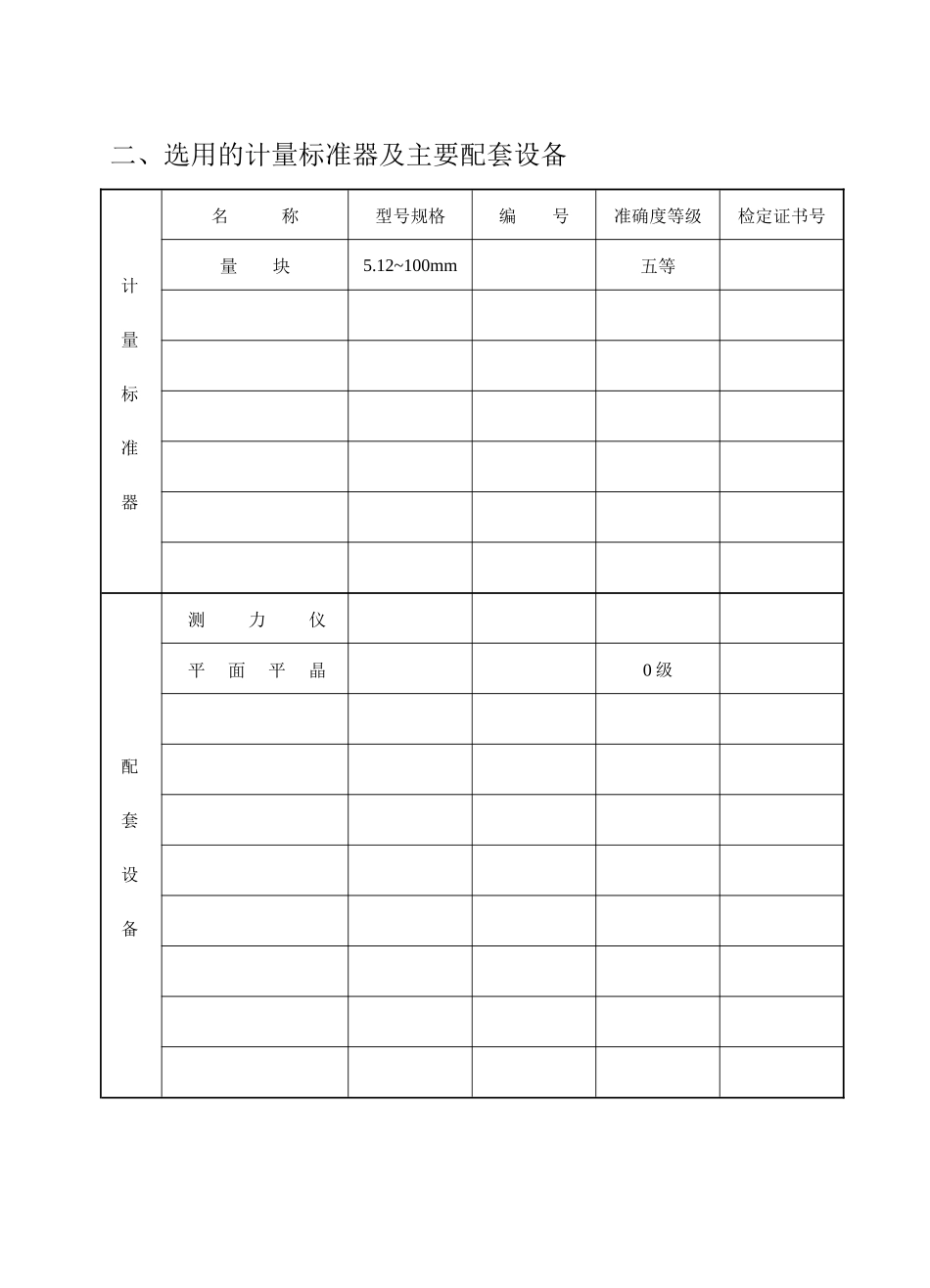

建立计量标准技术报告计量标准名称检定测微量具标准器组代码01315400准确度等级五等开展检定项目千分尺类量具建立计量标准负责人建立计量标准单位年月日一、建立计量标准的目的意义千分尺类量具主要用于各种制件的检验，千分尺的及时正确检定才能确保量值的统一准确可靠，为加强计量器具的强检工作、保证产品质量，特建立检定测微量具标准器组。二、选用的计量标准器及主要配套设备计量标准器名称型号规格编号准确度等级检定证书号量块5.12~100mm五等配套设备测力仪平面平晶0级上级计量行政部门四等量块5.12-100mmδ=±（0.20+2L）比较法本单位五等量块5.12-100mmδ=±（0.50+5L）比较法本单位千分尺类量具0-100mmδ=4μm三、检定方法及原理用量块五等进行检定，检定时量块工作面与千分尺量面保持垂直，并使其接触时能正常滑动，按其最大误差确定之。四、实验室环境条件环境参数要求实测结果结论温度20±3℃22℃符合湿度五、计量标准的误差分析及总不确定度1、五等量块的中心长度极限误差△1△1=±(0.5+5L)L—量块尺寸(以m计算)例75-100mm外径千分尺按最大尺寸100mm代入△1=±(0.5+5×0.1)μm=±1μm275-300mm外径千分尺按最大尺寸300mm代入△1-2=±(0.5+5×0.3)μm=±2μm2、读数误差△2千分尺的分度值有0.01mm例0.01mm分度值读数误差△2-1=±0.002mm上述两项误差、彼此都是独立存在，即该测量装置的总不确定度为：检75-100mm的0.01外径千分尺=△±√Δ12+Δ22△=±√0.0012+0.0022=±0.002μm六、计量标准的测量重复性任选一支0-25mm外径千分尺，分度值为0.01mm，受检点为10.24mm，在相同条件下对受检点反复检10次，各次测值如表：=10.241Σi=1nU2=0.000005S=±√∑i=1n(Xi−X)2n−1=±√0.0000059=±0.0007mm序号Xi(mm)Xi-=U(mm)U2110.240-0.0010.000001210.24100310.240-0.0010.000001410.24100510.24100610.242+0.0010.000001710.240-0.0010.000001810.24100910.242+0.0010.0000011010.24100XX七、计量标准总不确定度的验证外径千分尺：测量范围0-25mm刻度值0.01mm编号123456两次检定差值不超过0.002mm受检点2000-08-072000-08-10偏差偏差0005.12+0.001+0.00110.240+0.00115.36+0.002+0.00121.500025.00+0.001+0.001八、结论检定测微量具标准器组总不确定度为0.002mm，重复性误差为0.0007mm，符合检定规程要求，可以开展对千分尺类量具的检定工作。九、附录1、国家计量检定规程2、计量器具检定合格证书3、说明书4、操作规范
