地下室剪力墙渗水处理实施方案VIP免费

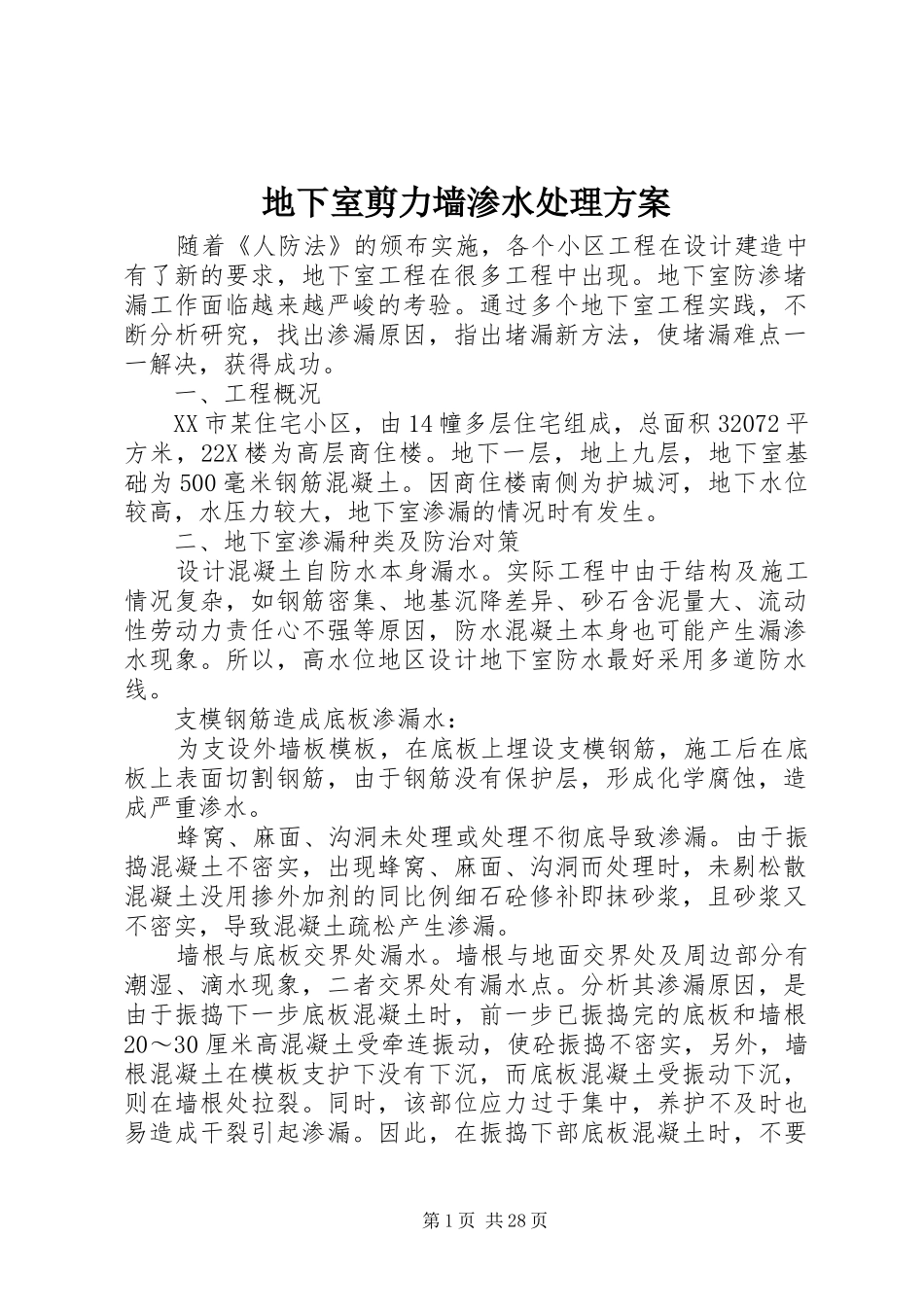

地下室剪力墙渗水处理方案随着《人防法》的颁布实施，各个小区工程在设计建造中有了新的要求，地下室工程在很多工程中出现。地下室防渗堵漏工作面临越来越严峻的考验。通过多个地下室工程实践，不断分析研究，找出渗漏原因，指出堵漏新方法，使堵漏难点一一解决，获得成功。一、工程概况XX市某住宅小区，由14幢多层住宅组成，总面积32072平方米，22X楼为高层商住楼。地下一层，地上九层，地下室基础为500毫米钢筋混凝土。因商住楼南侧为护城河，地下水位较高，水压力较大，地下室渗漏的情况时有发生。二、地下室渗漏种类及防治对策设计混凝土自防水本身漏水。实际工程中由于结构及施工情况复杂，如钢筋密集、地基沉降差异、砂石含泥量大、流动性劳动力责任心不强等原因，防水混凝土本身也可能产生漏渗水现象。所以，高水位地区设计地下室防水最好采用多道防水线。支模钢筋造成底板渗漏水：为支设外墙板模板，在底板上埋设支模钢筋，施工后在底板上表面切割钢筋，由于钢筋没有保护层，形成化学腐蚀，造成严重渗水。蜂窝、麻面、沟洞未处理或处理不彻底导致渗漏。由于振捣混凝土不密实，出现蜂窝、麻面、沟洞而处理时，未剔松散混凝土没用掺外加剂的同比例细石砼修补即抹砂浆，且砂浆又不密实，导致混凝土疏松产生渗漏。墙根与底板交界处漏水。墙根与地面交界处及周边部分有潮湿、滴水现象，二者交界处有漏水点。分析其渗漏原因，是由于振捣下一步底板混凝土时，前一步已振捣完的底板和墙根20～30厘米高混凝土受牵连振动，使砼振捣不密实，另外，墙根混凝土在模板支护下没有下沉，而底板混凝土受振动下沉，则在墙根处拉裂。同时，该部位应力过于集中，养护不及时也易造成干裂引起渗漏。因此，在振捣下部底板混凝土时，不要第1页共28页将振捣棒插到上部混凝土内及两步混凝土交界处，要离开一定距离，且应大于振捣棒振幅距离，避免已振捣完的底板和墙根混凝土再次受振捣;浇筑高墙根混凝土时应在底板砼初凝后浇筑，同时注意振捣棒不要插入已初凝的底板混凝土内。钢筋保护层厚度不够造成渗漏。外部地下水通过底板外侧面很薄的钢筋保护层进入底板钢筋周围，钢筋腐蚀使砼有缝隙，顺钢筋方向，向地下室内部渗水。因此建议设计地下室时，底板外侧、外墙外侧钢筋保护层应严格按规范规定设置保护层并适当加厚，施工翻样、加工、绑扎钢筋时应取负差，避免钢筋由于胀模造成几乎无保护层。地下室大面积漏水与堵漏治理一、地下室大面积渗漏原因：（一）设计原因1、片面强调结构自防水功能，不设柔性附加防水层。结构混凝土是由几种材料组成的一种非匀质复合材料，内部有许多大小各异的孔隙，通常是渗水的通道。即使通过各种手段提高了混凝土本身的密实性，刚性结构仍不能抵抗诸如地震、温差变形、不均匀沉降等外力的作用，从而导致结构出现裂缝，形成渗漏水通道。2、有些工程的地下室，底板未设计防水层、或底板做内防水而只在围护结构墙外立面设置防水层，致使防水层不交圈，达不到整体密闭状态，造成渗漏，这种情况并不少见。（二）材料原因1、防水混凝土原材料选用不好，水泥标号过低、过期结块、骨料粒径不符要求、含泥量过大、外加剂质量不合格等。2、柔性附加防水层选材不当。如使用耐久性较差的普通纸胎油毡或黄麻胎油毡；使用的防水卷材厚度太小，不耐穿刺易损坏；涂膜防水层采用水乳型涂料，由于长期浸泡在地下水中，涂膜发生再乳化现象而变质，失去防水能力；选用合成高分子卷材时，未使用配套胶粘剂等。3、作为结构自防水的混凝土标号和抗渗等级越高，则单位体积水泥用量越多，其结果是混凝土内部水化热大量积聚，在降温过程中，混凝土产生温差收缩，造成结构出现裂缝；另外，目前地下室结构多采用泵送高强防渗混凝土，单位水泥用量及第2页共28页水灰比较大，致使结构产生干缩裂缝。4、其他原因，施工单位使用劣质防水材料或偷工减料，如涂膜防水层厚度过薄达不到要求，起不到防水作用。（三）施工原因1、地基处理不好，建筑物产生不均匀沉降，造成结构开裂和防水层破坏。2、防水混凝土施工质量欠佳。包括混凝土配合比、水灰比控制不严，振捣不实，养护不周，有蜂窝、麻面、孔洞等问题，...
