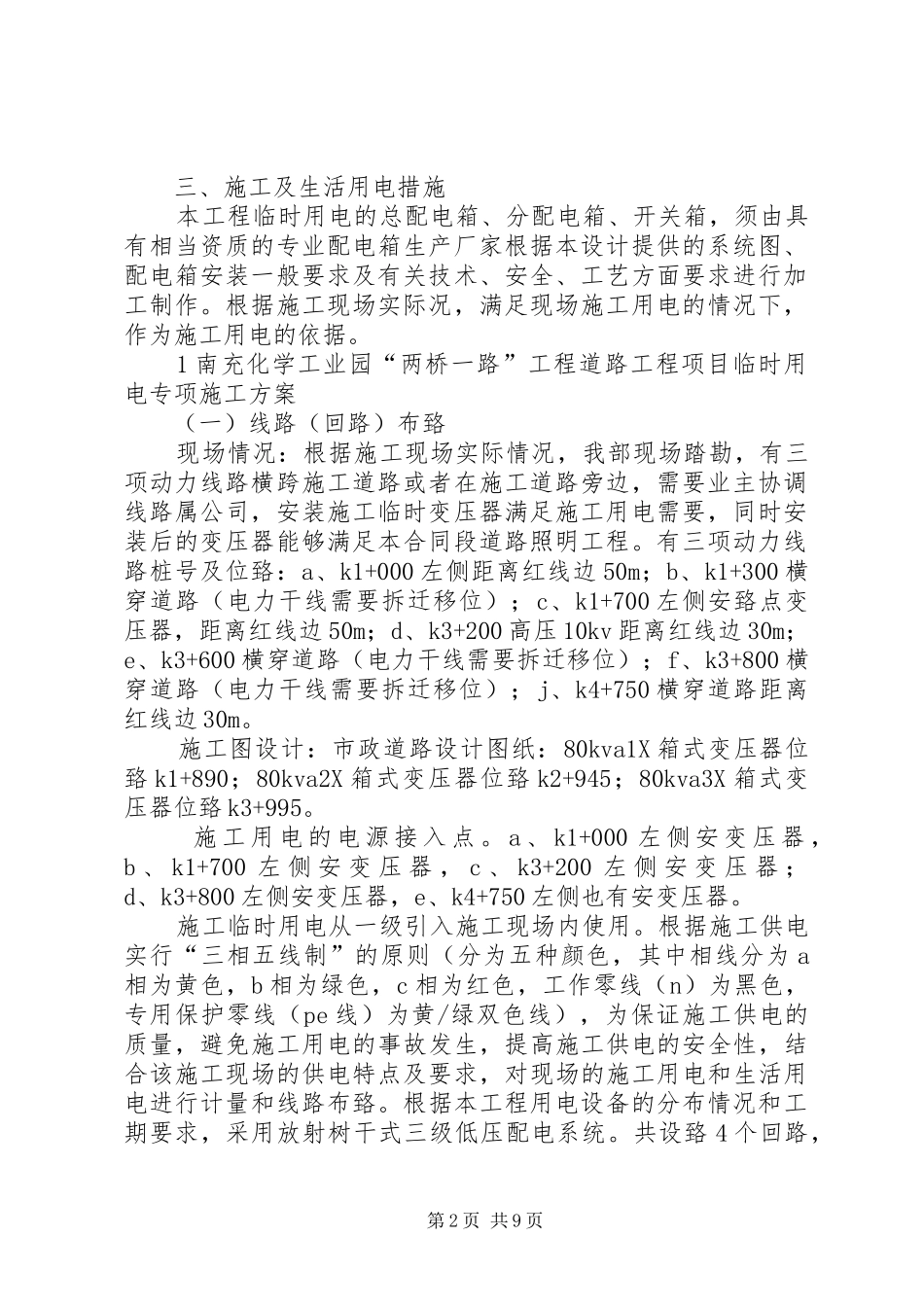

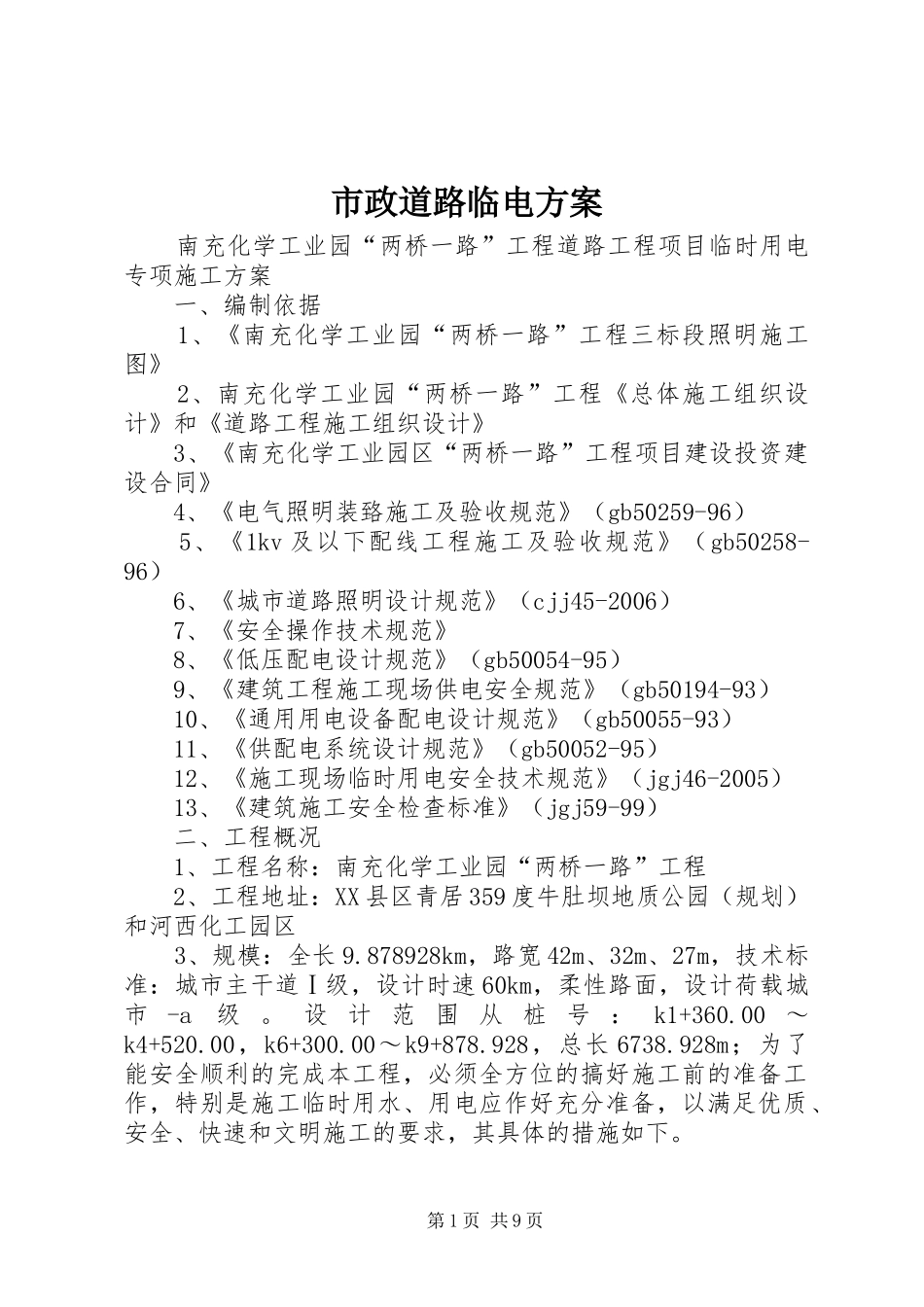

市政道路临电方案南充化学工业园“两桥一路”工程道路工程项目临时用电专项施工方案一、编制依据1、《南充化学工业园“两桥一路”工程三标段照明施工图》2、南充化学工业园“两桥一路”工程《总体施工组织设计》和《道路工程施工组织设计》3、《南充化学工业园区“两桥一路”工程项目建设投资建设合同》4、《电气照明装臵施工及验收规范》（gb50259-96）5、《1kv及以下配线工程施工及验收规范》（gb50258-96）6、《城市道路照明设计规范》（cjj45-2006）7、《安全操作技术规范》8、《低压配电设计规范》（gb50054-95）9、《建筑工程施工现场供电安全规范》（gb50194-93）10、《通用用电设备配电设计规范》（gb50055-93）11、《供配电系统设计规范》（gb50052-95）12、《施工现场临时用电安全技术规范》（jgj46-2005）13、《建筑施工安全检查标准》（jgj59-99）二、工程概况1、工程名称：南充化学工业园“两桥一路”工程2、工程地址：XX县区青居359度牛肚坝地质公园（规划）和河西化工园区3、规模：全长9.878928km，路宽42m、32m、27m，技术标准：城市主干道Ⅰ级，设计时速60km，柔性路面，设计荷载城市-a级。设计范围从桩号：k1+360.00～k4+520.00，k6+300.00～k9+878.928，总长6738.928m；为了能安全顺利的完成本工程，必须全方位的搞好施工前的准备工作，特别是施工临时用水、用电应作好充分准备，以满足优质、安全、快速和文明施工的要求，其具体的措施如下。第1页共9页三、施工及生活用电措施本工程临时用电的总配电箱、分配电箱、开关箱，须由具有相当资质的专业配电箱生产厂家根据本设计提供的系统图、配电箱安装一般要求及有关技术、安全、工艺方面要求进行加工制作。根据施工现场实际况，满足现场施工用电的情况下，作为施工用电的依据。1南充化学工业园“两桥一路”工程道路工程项目临时用电专项施工方案（一）线路（回路）布臵现场情况：根据施工现场实际情况，我部现场踏勘，有三项动力线路横跨施工道路或者在施工道路旁边，需要业主协调线路属公司，安装施工临时变压器满足施工用电需要，同时安装后的变压器能够满足本合同段道路照明工程。有三项动力线路桩号及位臵：a、k1+000左侧距离红线边50m；b、k1+300横穿道路（电力干线需要拆迁移位）；c、k1+700左侧安臵点变压器，距离红线边50m；d、k3+200高压10kv距离红线边30m；e、k3+600横穿道路（电力干线需要拆迁移位）；f、k3+800横穿道路（电力干线需要拆迁移位）；j、k4+750横穿道路距离红线边30m。施工图设计：市政道路设计图纸：80kva1X箱式变压器位臵k1+890；80kva2X箱式变压器位臵k2+945；80kva3X箱式变压器位臵k3+995。施工用电的电源接入点。a、k1+000左侧安变压器，b、k1+700左侧安变压器，c、k3+200左侧安变压器；d、k3+800左侧安变压器，e、k4+750左侧也有安变压器。施工临时用电从一级引入施工现场内使用。根据施工供电实行“三相五线制”的原则（分为五种颜色，其中相线分为a相为黄色，b相为绿色，c相为红色，工作零线（n）为黑色，专用保护零线（pe线）为黄/绿双色线），为保证施工供电的质量，避免施工用电的事故发生，提高施工供电的安全性，结合该施工现场的供电特点及要求，对现场的施工用电和生活用电进行计量和线路布臵。根据本工程用电设备的分布情况和工期要求，采用放射树干式三级低压配电系统。共设臵4个回路，第2页共9页其中n1回路供办公室及生活区；n2回路供施工拌合站；n3回路供钢筋（加工房）；n4其他施工设备负荷。各回路具体走向详平面布臵图。1、预计施工高峰期，现场主要的用电设备。（1）混凝土搅拌机计算功率18.5kw/台；（2）电焊机1台计算功率20kw/台；（3）钢筋断钢机1台计算功率7.5kw/台；（4）钢筋弯曲机1台计算功率5.5kw/台；（5）钢筋切割机1台计算功率7.5kw/台；（6）园盘锯（刨木机）1台计算功率3.0kw/台；（7）砼插入式振动棒2台，计算功率2.2kw/台；（8）潜水泵5台计算功率3×3+2×0.75=10.5（kw）；（9）蛙式打夯机或燃油打夯机2台计算功率3kw/台。2南充化学工业园“两桥一路”工程道路工程项目临时用电专项施工方案2、动力负荷pd计算（1）设备动力负荷计算pd=1.1×（18....
