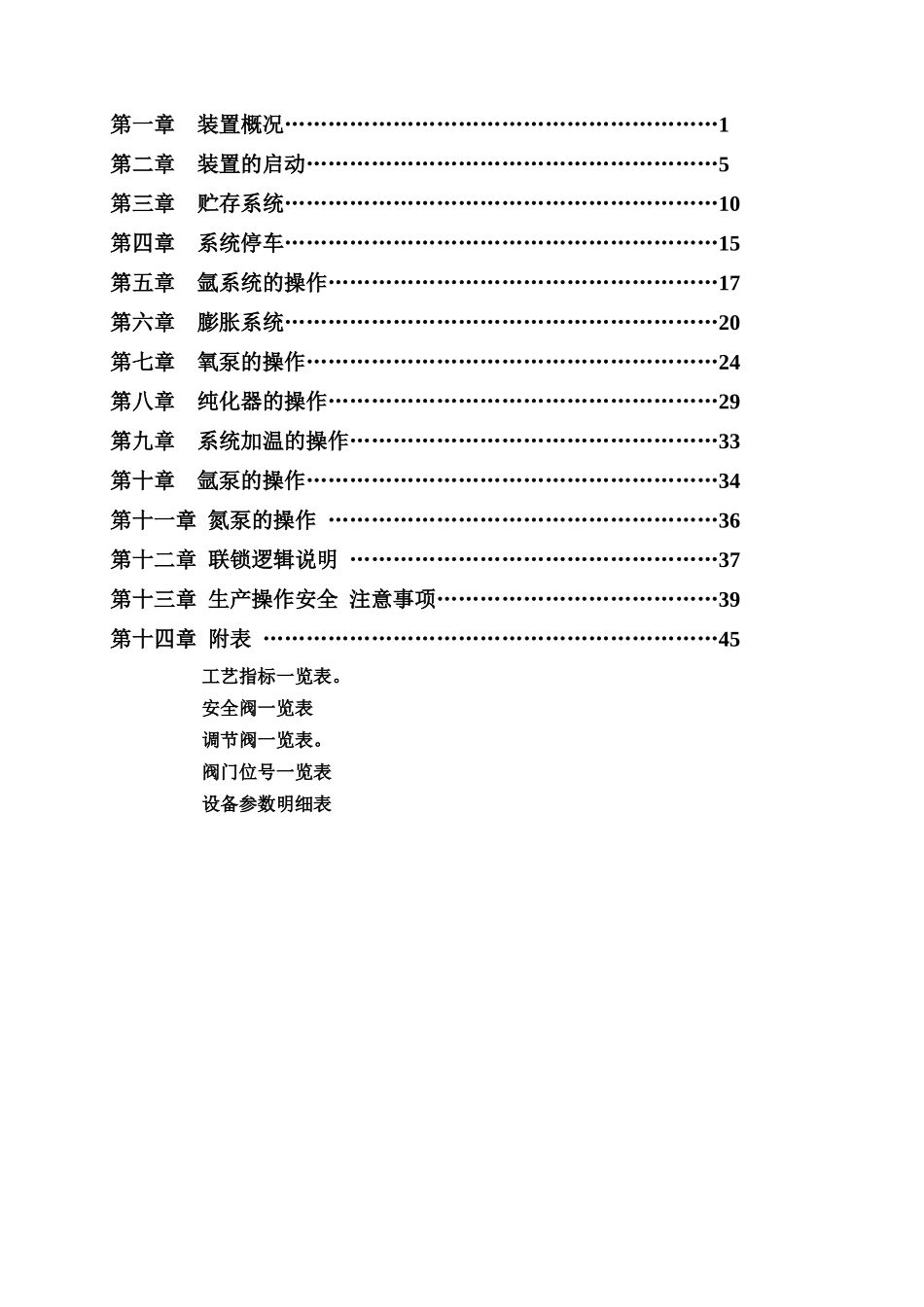

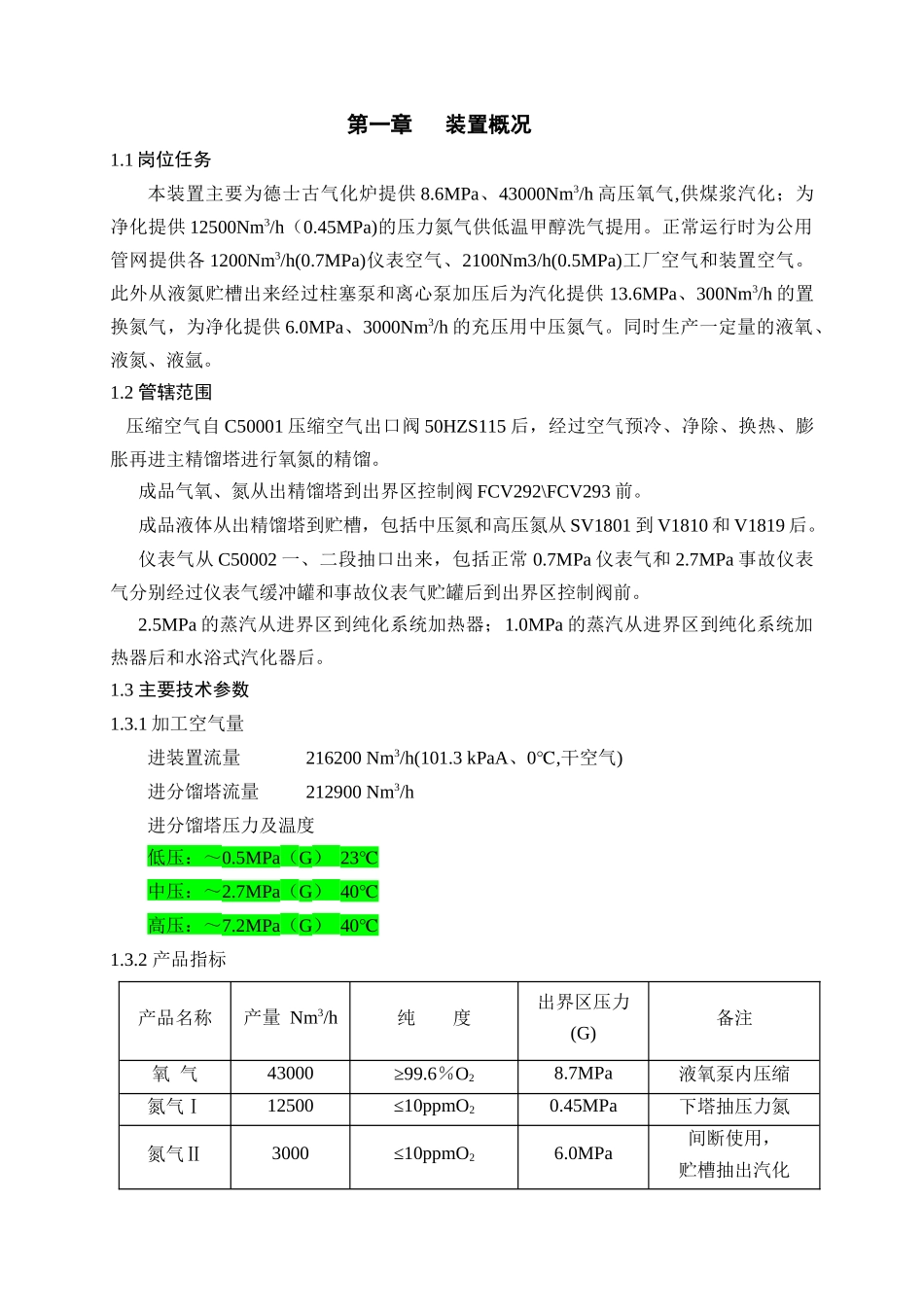

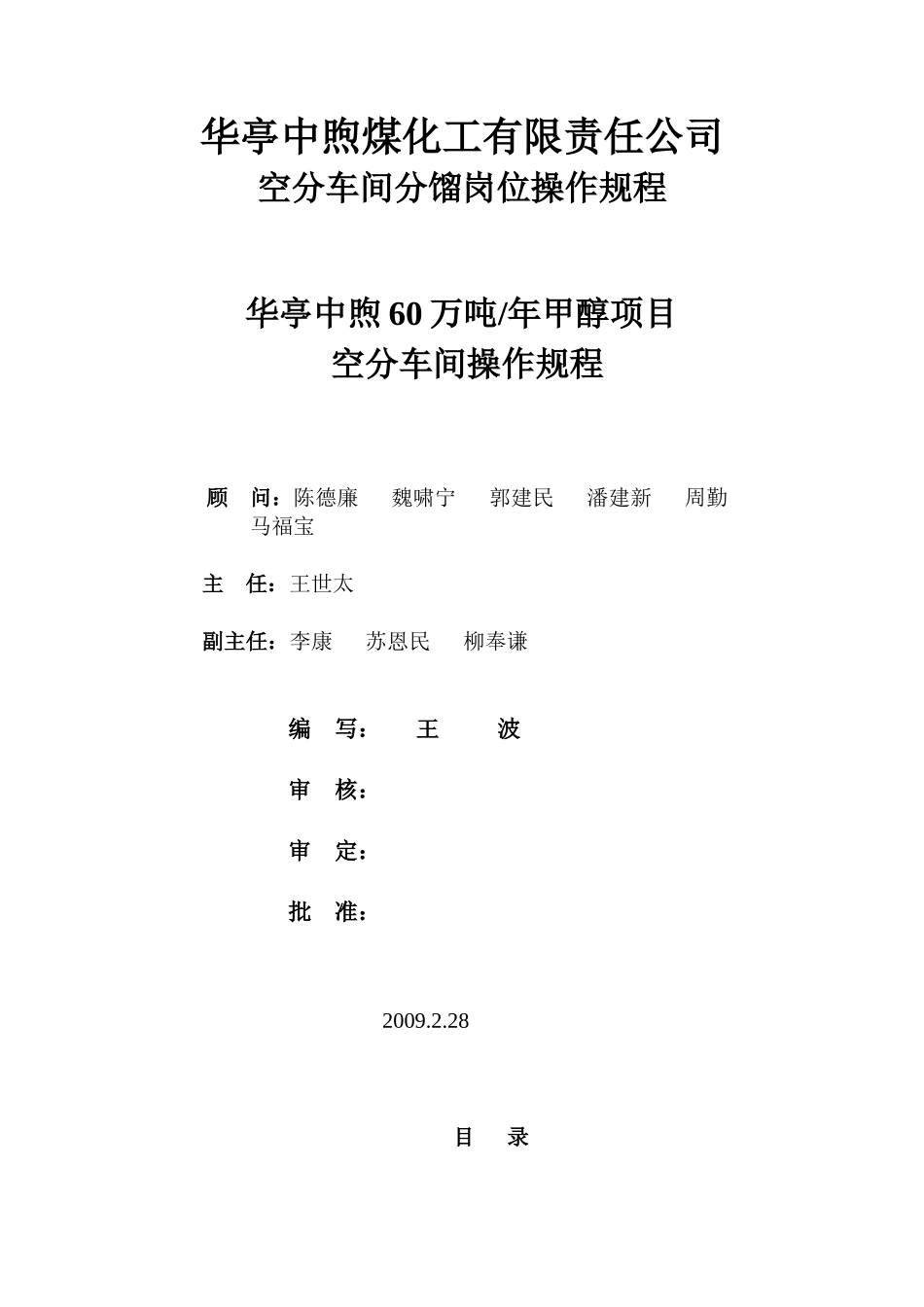

华亭中煦煤化工有限责任公司空分车间分馏岗位操作规程华亭中煦60万吨/年甲醇项目空分车间操作规程顾问：陈德廉魏啸宁郭建民潘建新周勤马福宝主任：王世太副主任：李康苏恩民柳奉谦编写：王波审核：审定：批准：2009.2.28目录第一章装置概况……………………………………………………1第二章装置的启动…………………………………………………5第三章贮存系统……………………………………………………10第四章系统停车……………………………………………………15第五章氩系统的操作………………………………………………17第六章膨胀系统……………………………………………………20第七章氧泵的操作…………………………………………………24第八章纯化器的操作………………………………………………29第九章系统加温的操作……………………………………………33第十章氩泵的操作…………………………………………………34第十一章氮泵的操作………………………………………………36第十二章联锁逻辑说明……………………………………………37第十三章生产操作安全注意事项…………………………………39第十四章附表………………………………………………………45工艺指标一览表。安全阀一览表调节阀一览表。阀门位号一览表设备参数明细表第一章装置概况1.1岗位任务本装置主要为德士古气化炉提供8.6MPa、43000Nm3/h高压氧气,供煤浆汽化；为净化提供12500Nm3/h（0.45MPa)的压力氮气供低温甲醇洗气提用。正常运行时为公用管网提供各1200Nm3/h(0.7MPa)仪表空气、2100Nm3/h(0.5MPa)工厂空气和装置空气。此外从液氮贮槽出来经过柱塞泵和离心泵加压后为汽化提供13.6MPa、300Nm3/h的置换氮气，为净化提供6.0MPa、3000Nm3/h的充压用中压氮气。同时生产一定量的液氧、液氮、液氩。1.2管辖范围压缩空气自C50001压缩空气出口阀50HZS115后，经过空气预冷、净除、换热、膨胀再进主精馏塔进行氧氮的精馏。成品气氧、氮从出精馏塔到出界区控制阀FCV292\FCV293前。成品液体从出精馏塔到贮槽，包括中压氮和高压氮从SV1801到V1810和V1819后。仪表气从C50002一、二段抽口出来，包括正常0.7MPa仪表气和2.7MPa事故仪表气分别经过仪表气缓冲罐和事故仪表气贮罐后到出界区控制阀前。2.5MPa的蒸汽从进界区到纯化系统加热器；1.0MPa的蒸汽从进界区到纯化系统加热器后和水浴式汽化器后。1.3主要技术参数1.3.1加工空气量进装置流量216200Nm3/h(101.3kPaA、0,℃干空气)进分馏塔流量212900Nm3/h进分馏塔压力及温度低压：～0.5MPa（G）23℃中压：～2.7MPa（G）40℃高压：～7.2MPa（G）40℃1.3.2产品指标产品名称产量Nm3/h纯度出界区压力(G)备注氧气43000≥99.6％O28.7MPa液氧泵内压缩氮气Ⅰ12500≤10ppmO20.45MPa下塔抽压力氮氮气Ⅱ3000≤10ppmO26.0MPa间断使用，贮槽抽出汽化氮气Ⅲ300≤10ppmO213.2MPa间断使用，贮槽抽出汽化液氧100≥99.6％O与CF172产量总和液氮500≤10ppmO2与CF172产量总和液氩1300≤2ppmO2≤3ppmN2仪表空气1200露点，-33.6℃0.7MPa从增压机后抽出压缩空气1200无尘0.5MPa从分子筛后抽出压缩空气900无尘0.5MPa从分子筛后抽出注：Nm3/h为在标准状态[0℃，0.1013MPa(A)]下之流量，以下简称标态；液体产品为折合气态后的数据。1.3.3运转周期（二次大加温间隔时间）二年以上。1.3.4装置加温解冻时间～24小时。1.3.5装置起动时间（从膨胀机启动到氧气纯度达到指标）～36小时。1.3.6装置操作弹性75～105%。1.3.7装置蒸汽耗量空压机汽轮机：153T/h（8.8MPa(G)525℃）蒸汽加热器3650kg/h（1.0MPa(G)饱和）水浴式汽化器～1000kg/h（0.5MPa(G)饱和）1.4流程说明含尘空气以216200nm3/h的量进入空气过滤器S50001，过滤掉其中机械颗粒、粉尘等，再入压缩系统，被空气压缩机C50001系统压缩到0.53MPa(G)后进入空气预冷系统。预冷系统主要由空冷塔T50101、水冷塔T50102及四台水泵组成。空气冷却塔T50101为装有两层塔料的填料塔.空气由用户管网送入空气冷却塔底部，由下往上穿过填料层，被从上往下的水冷却，并同时洗涤部分NOx，SO2，C1+等有害杂质，最后穿越顶部的丝网分离器，进入分子筛纯化系统，出空冷塔空...
