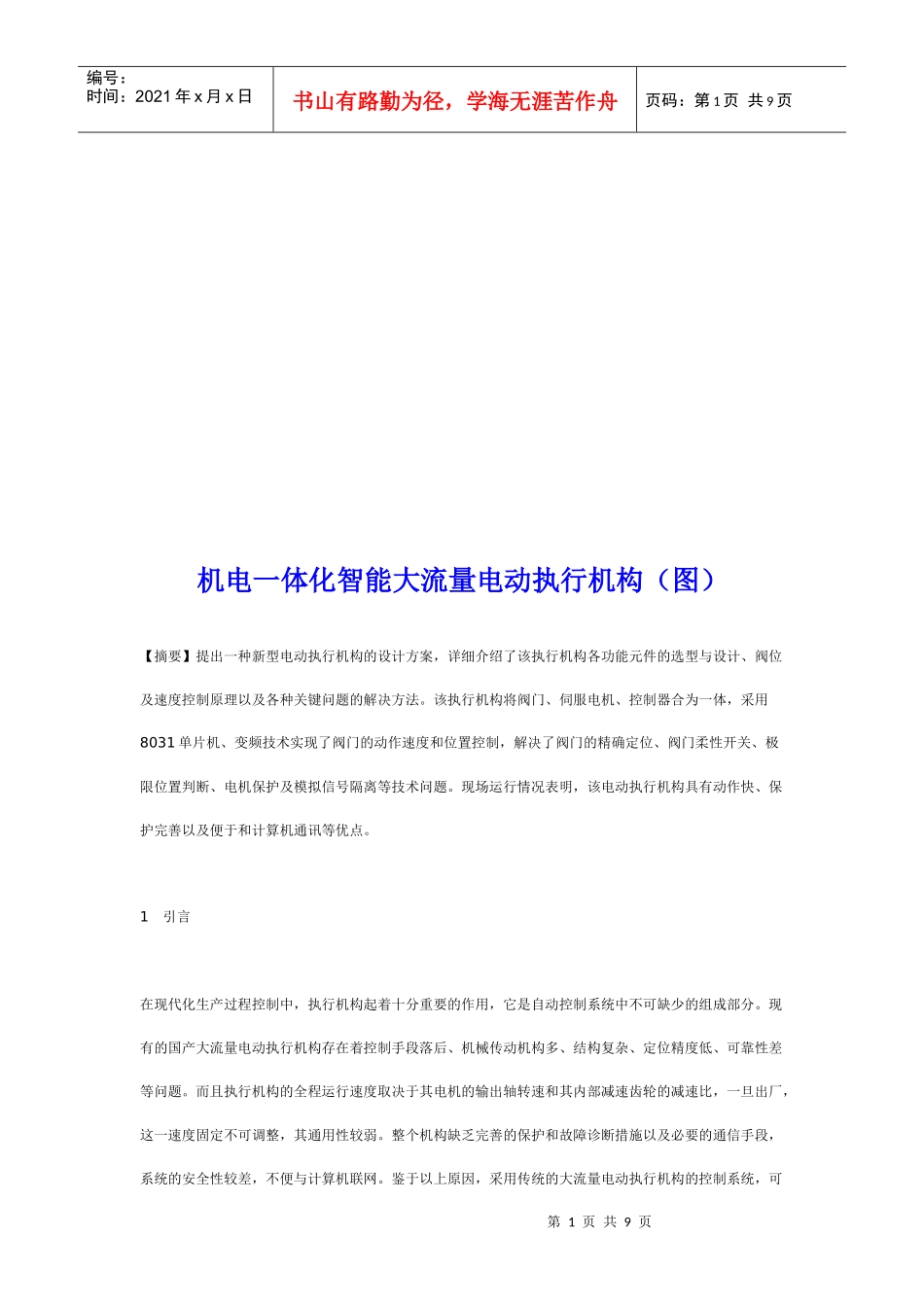

1/9
机电一体化智能大流量电动执行机构介绍_第2页
2/9
机电一体化智能大流量电动执行机构介绍_第3页

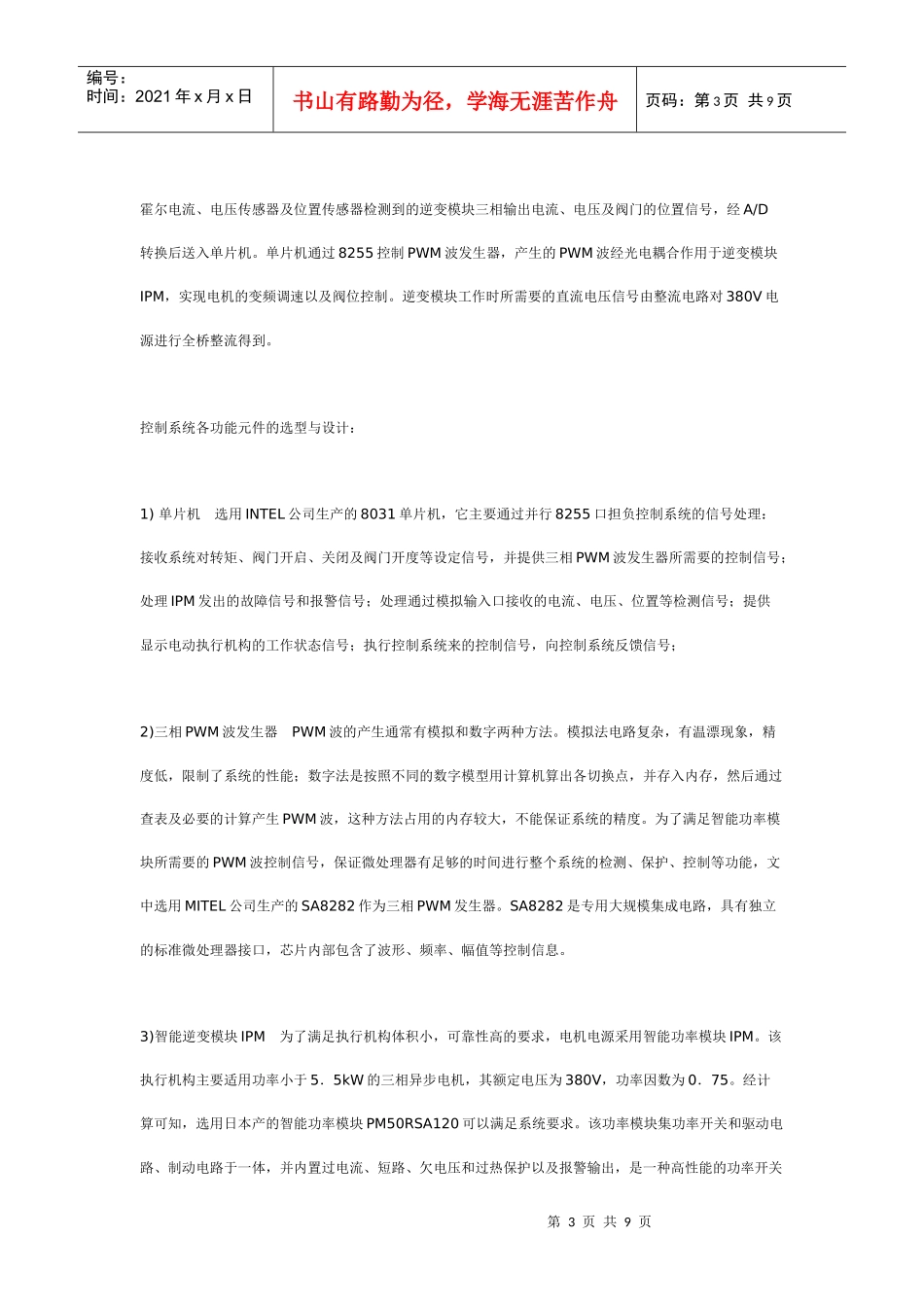

3/9
第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共9页机电一体化智能大流量电动执行机构(图)【摘要】提出一种新型电动执行机构的设计方案,详细介绍了该执行机构各功能元件的选型与设计、阀位及速度控制原理以及各种关键问题的解决方法。该执行机构将阀门、伺服电机、控制器合为一体,采用8031单片机、变频技术实现了阀门的动作速度和位置控制,解决了阀门的精确定位、阀门柔性开关、极限位置判断、电机保护及模拟信号隔离等技术问题。现场运行情况表明,该电动执行机构具有动作快、保护完善以及便于和计算机通讯等优点。1引言在现代化生产过程控制中,执行机构起着十分重要的作用,它是自动控制系统中不可缺少的组成部分。现有的国产大流量电动执行机构存在着控制手段落后、机械传动机构多、结构复杂、定位精度低、可靠性差等问题。而且执行机构的全程运行速度取决于其电机的输出轴转速和其内部减速齿轮的减速比,一旦出厂,这一速度固定不可调整,其通用性较弱。整个机构缺乏完善的保护和故障诊断措施以及必要的通信手段,系统的安全性较差,不便与计算机联网。鉴于以上原因,采用传统的大流量电动执行机构的控制系统,可第2页共9页第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共9页靠性和稳定性较差。随着计算机网络、现场总线等技术在工业过程中的应用,这种执行机构已远远不能满足工业生产的要求。笔者设计的大流量电动执行机构,采用机电一体化技术,将阀门、伺服电机、控制器合为一体,利用异步电动机直接驱动阀门的开与关。通过内置变频器,采用模糊神经网络,实现阀门的动作速度、精确定位、柔性开关以及电机转矩等控制。该电动执行机构省去了用于控制电机正、反转的接触器和可控硅换向开关模件、机械传动装置和复杂、昂贵的控制柜和配电柜,具有动作快、保护较完善、便于和计算机联网等优点。实际运行表明,该执行机构工作稳定,性能可靠。2电动执行机构的硬件设计及工作原理电动执行机构控制系统原理框图如图2-1所示。智能执行机构从结构上主要分为控制部分和执行驱动部分。控制部分主要由单片机、PWM波发生器、IPM逆变器、A/D、D/A转换模块、整流模块、输入输出通道、故障检测和报警电路等组成。执行驱动部分主要包括三相伺报电机和位置传感器。系统工作原理:第3页共9页第2页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共9页霍尔电流、电压传感器及位置传感器检测到的逆变模块三相输出电流、电压及阀门的位置信号,经A/D转换后送入单片机。单片机通过8255控制PWM波发生器,产生的PWM波经光电耦合作用于逆变模块IPM,实现电机的变频调速以及阀位控制。逆变模块工作时所需要的直流电压信号由整流电路对380V电源进行全桥整流得到。控制系统各功能元件的选型与设计:1)单片机选用INTEL公司生产的8031单片机,它主要通过并行8255口担负控制系统的信号处理:接收系统对转矩、阀门开启、关闭及阀门开度等设定信号,并提供三相PWM波发生器所需要的控制信号;处理IPM发出的故障信号和报警信号;处理通过模拟输入口接收的电流、电压、位置等检测信号;提供显示电动执行机构的工作状态信号;执行控制系统来的控制信号,向控制系统反馈信号;2)三相PWM波发生器PWM波的产生通常有模拟和数字两种方法。模拟法电路复杂,有温漂现象,精度低,限制了系统的性能;数字法是按照不同的数字模型用计算机算出各切换点,并存入内存,然后通过查表及必要的计算产生PWM波,这种方法占用的内存较大,不能保证系统的精度。为了满足智能功率模块所需要的PWM波控制信号,保证微处理器有足够的时间进行整个系统的检测、保护、控制等功能,文中选用MITEL公司生产的SA8282作为三相PWM发生器。SA8282是专用大规模集成电路,具有独立的标准微处理器接口,芯片内部包含了波形、频率、幅值等控制信息。3)智能逆变模块IPM为了满足执行机构体积小,可靠性高的要求,电机电源采用智能功率模块IPM。该执行机构主要适用功率小于5.5kW的三相异步电机,其额定电压为380V,功率因数为0.75。经计算可知,选用日...
