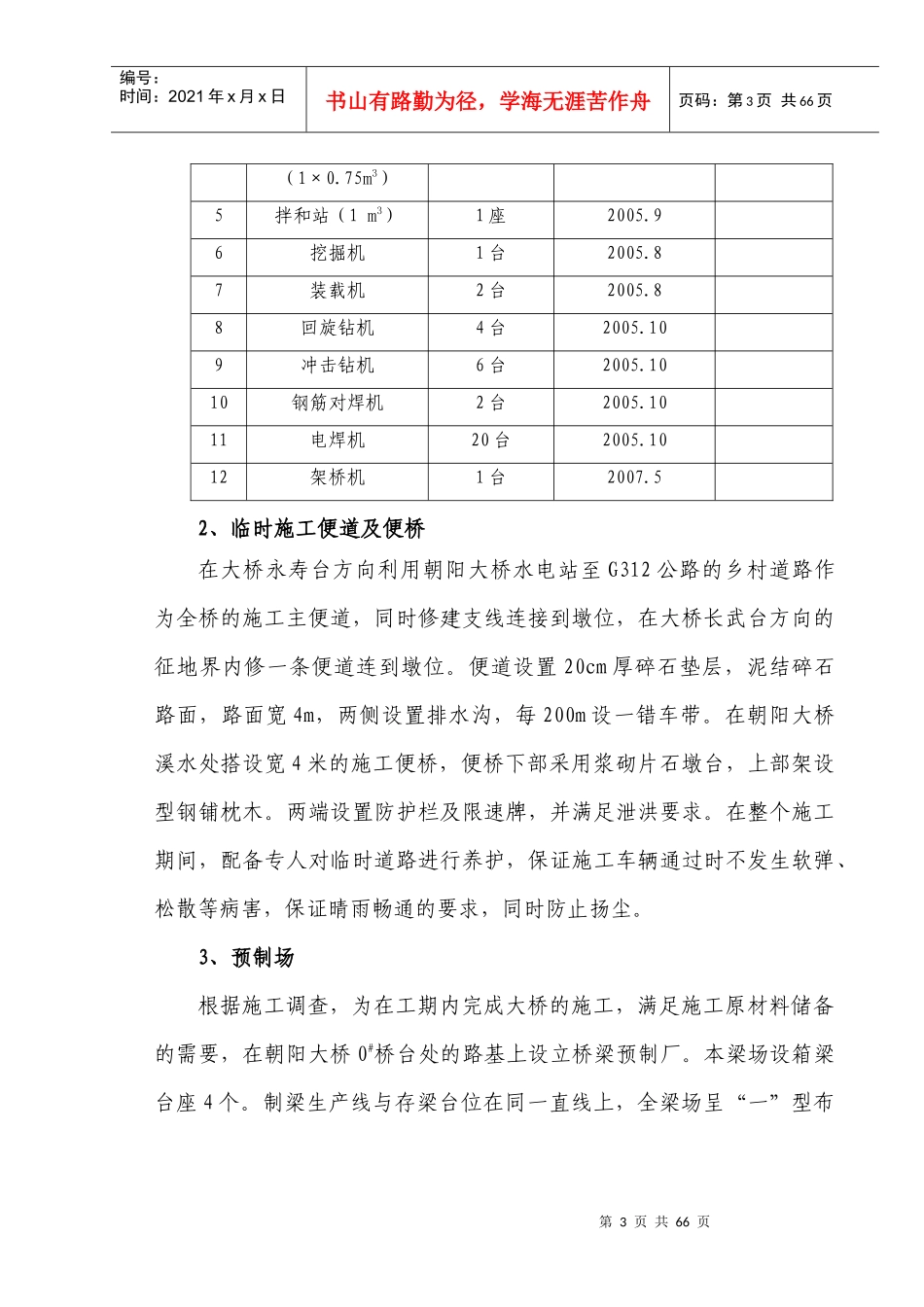

第1页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共66页朝阳大桥实施性施工组织设计一、编制依据1、凤翔路口至永寿高速公路第二合同段设计文件；2、凤翔路口至永寿高速公路第二合同段招、投标文件；3、凤翔路口至永寿高速公路总体实施性施工组织设计；4、各类国家颁布标准、规范；5、各类部颁标准、规范；6、凤翔路口至永寿高速公路第二合同段现场施工调查报告。二、工程概况凤翔路口至永寿高速公路段是西部省际公路通道银川至武汉线的重要组成部分，同时也是陕西“米”字型公路主骨架网的重要组成路段。该项目建设对实施西部大开发，促进东西部地区经济全面协调发展具有十分重要的作用。朝阳大桥是凤翔路口至永寿高速公路段高速公路上的控制工程，该桥位于长武县冉店镇东约5公里处的鸭儿沟沟口，东临泾河，为主线跨越鸭儿沟的一座大桥。桥面净宽24.5米，最大桥高130米，最高桥墩101米。左半幅桥梁起点桩号K63+081.50，终点桩号为K63+749.50，桥梁长668.0米；右半幅桥梁起点桩号为K63+051.50，终点桩号为K63+749.50，桥梁全长698.0米。主桥为55+4×100+55米预应力混凝土刚构-连续组合梁，引桥位于起点岸，左半幅为一联5×30米一联预应力混凝土连续箱梁，右半幅为一联6×30米一联预应力混凝土连续箱梁。第2页共66页第1页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共66页全桥共有预制箱梁44片，各类桩基5408米/128棵，共需混凝土约56500立方，钢筋约7500吨，钢铰线约800吨，预应力钢筋约110吨。三、施工准备1、设备、人员根据工期的安排及大桥的施工难度，项目部把大桥施工作为重点监控工程，项目部委派两名副经理专门负责桥梁的施工，同时在技术、物资、人员、机械配备上对大桥重点倾斜。朝阳大桥主要人员配备表序号姓名职务职称备注1吴廷杰项目经理高级工程师总体负责2王成功项目副经理高级工程师兼桥梁一队施工负责人3田成彦项目副经理工程师4刘圣东项目总工程师高级工程师合同段技术负责人5王松亮桥梁工程师高级工程师兼桥梁一队技术负责人6王东然桥梁工程师高级工程师78朝阳大桥主要设备配备表序号设备名称数量进场时间备注1塔吊(40m)2座2006.32塔吊(140m)3座2006.33挂篮（菱形）10套2007.34拌和站1座2005.8第3页共66页第2页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共66页（1×0.75m3）5拌和站（1m3）1座2005.96挖掘机1台2005.87装载机2台2005.88回旋钻机4台2005.109冲击钻机6台2005.1010钢筋对焊机2台2005.1011电焊机20台2005.1012架桥机1台2007.52、临时施工便道及便桥在大桥永寿台方向利用朝阳大桥水电站至G312公路的乡村道路作为全桥的施工主便道，同时修建支线连接到墩位，在大桥长武台方向的征地界内修一条便道连到墩位。便道设置20cm厚碎石垫层，泥结碎石路面，路面宽4m，两侧设置排水沟，每200m设一错车带。在朝阳大桥溪水处搭设宽4米的施工便桥，便桥下部采用浆砌片石墩台，上部架设型钢铺枕木。两端设置防护栏及限速牌，并满足泄洪要求。在整个施工期间，配备专人对临时道路进行养护，保证施工车辆通过时不发生软弹、松散等病害，保证晴雨畅通的要求，同时防止扬尘。3、预制场根据施工调查，为在工期内完成大桥的施工，满足施工原材料储备的需要，在朝阳大桥0#桥台处的路基上设立桥梁预制厂。本梁场设箱梁台座4个。制梁生产线与存梁台位在同一直线上，全梁场呈“一”型布第4页共66页第3页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共66页置，梁场布置相对集中。采用两台75t龙门吊进行梁的场内吊运和模板、钢筋骨架的场内吊运，移梁车移梁，台位存梁为纵列式，整个梁场沿线路方向布置。4、混凝土拌和站大桥所用混凝土全部采用拌和站集中搅拌，混凝土罐车运抵施工现场，在朝阳大桥两侧桥台附近分别设混凝土拌和站一座，混凝土拌和站由1套全自动控制的双轴卧式拌和机组成，生产量为每小时60m3以上，以保证混凝土灌注需要。5、临时用电与当地电力部门联系，安装两台315KVA变压器，分别放置于两个拌和站，另有两台250KW发电机备用，同时备...
