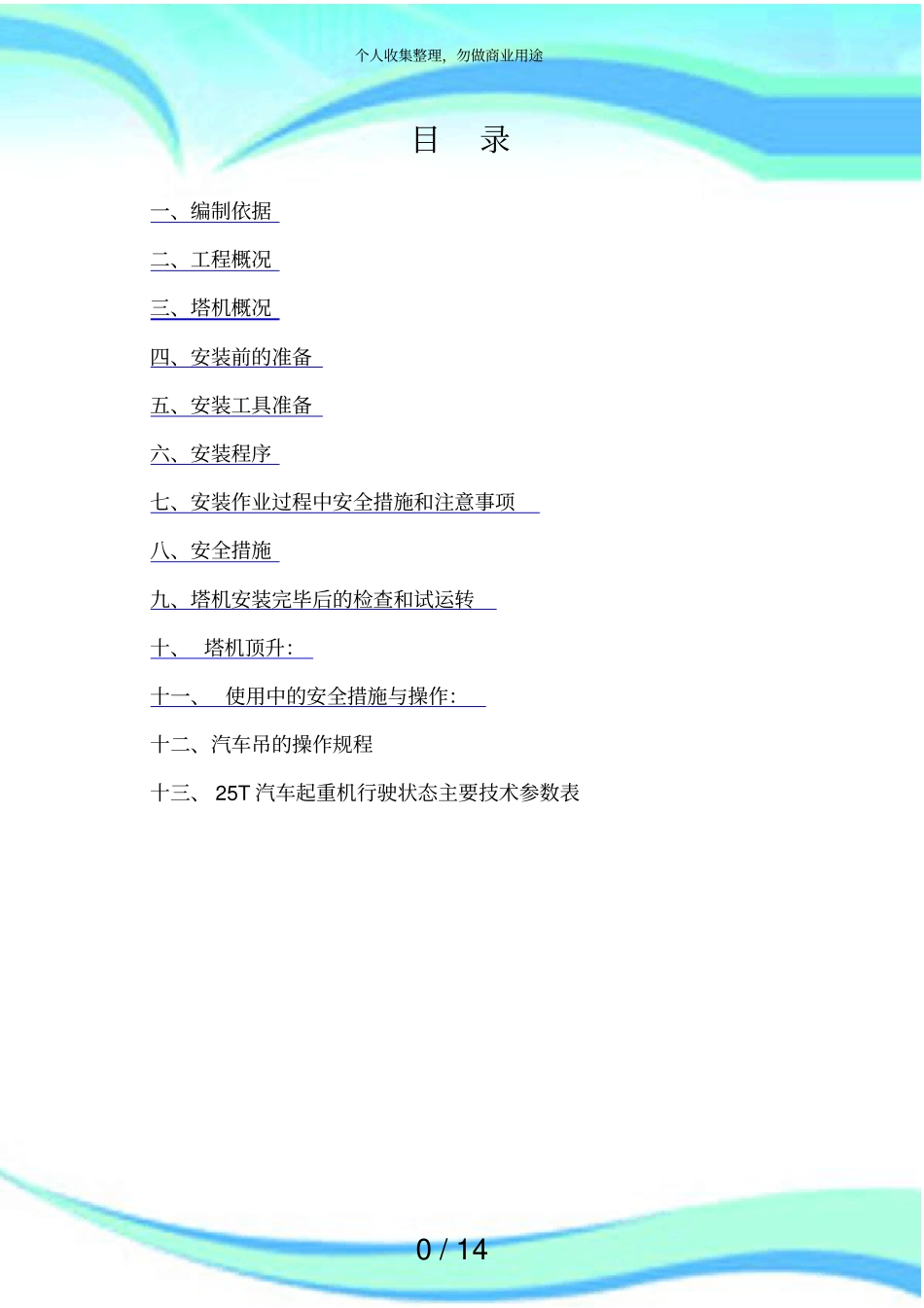

1/14中联塔吊安装实施方案2/14————————————————————————————————作者：————————————————————————————————日期：个人收集整理，勿做商业用途0/14目录一、编制依据二、工程概况三、塔机概况四、安装前的准备五、安装工具准备六、安装程序七、安装作业过程中安全措施和注意事项八、安全措施九、塔机安装完毕后的检查和试运转十、塔机顶升：十一、使用中的安全措施与操作：十二、汽车吊的操作规程十三、25T汽车起重机行驶状态主要技术参数表个人收集整理，勿做商业用途1/14一、编制依据1.1《质量环境职业健康安全管理手册与体系程序》1.2《起重机械安全规程》GB6067-851.3《起重设备安装工程施工及验收规范》GB50278－981.4《塔式起重机技术条件》GB/T9462-19991.5《塔式起重机检验规则》GB10057－88DB11611-2008施工现场塔式起重机检验规则1.6《建筑机械使用安全技术规程》JGJ33－20011.7《QTZ80塔式起重机使用说明书》1.8公司重大危险因素清单/环境因素管理方案、控制程序1.9公司及其他单位以往发生的事故经验教训1.10《建筑桩基技术规范》JGJ94-2008二、工程概况工程名称：葵馨豪庭工程地址：揭阳市惠来县惠城大道使用单位：广东省建筑工程机械施工有限公司监理单位：安装单位：东莞市亮剑机械设备有限公司安装位置：葵馨豪庭项目地下室根据本工程需要，本次安装塔机QTZ80（TCT5510-6G），臂长55米，计划初次安装米，安装总高度米。可利用250KN汽车吊进行安装。安装位置附近无高压电线。三、塔机概况3.1设备信息设备名称:塔式起重机设备型号:QTZ80（TCT5510-6G）设备制造商:中联重科股份有限公司设备出厂编号:设备出厂日期:设备登记证编号:设备自编号:3.2设备性能参数公称起重力矩:800KN·m额定载重:60KN基本臂最大幅度:55米检测(提升)高度:39米附着最大起升高度:220米个人收集整理，勿做商业用途2/14四、安装前的准备4.1塔吊安装前的检查验收1）安装前检查基础表面的水平面度，基础表面应经过二次找平至水平面度1/1000；砼强度应达到设计强度的75%以上（留置砼标养试块），验收合格后方可进行下一步施工。2）全面检查塔吊钢结构无变形、开裂、锈蚀严重地情况，表面油漆完好，机械部完好，运行正常，钢丝绳无过度磨损，扭曲现象，电器部分完整、无破损、绝缘情况良好，安全防护设施齐全，各限位器灵敏可靠4.2特殊设备的名称、重量及几何尺寸：序号部件名称重量(Kg)备注1平衡臂总成48002爬升架24803回转总成22004塔头16275第一块平衡重2700655米起重臂总成65107司机室5004.3场地准备1）施工场地准备及要求：本工程需要长75米宽50米的施工场地，用安全警戒绳设立警戒区。2）根据本施工现场具体情况，塔机安装需使用25T一台汽车吊用于拼装及安装塔机。3）电路的架设：将380V的电源架设到塔机的基础侧，以便安装塔机使用。4）安装时环境条件要求：在安装时风力应不大于四级。5）对待安装的整机及各部件等进行检查，特别是液压系统、金属机构、机构等。6）塔机安装队进场前，必须有安装方案并对作业工人进行交底，安装主要人员职责分工明确，有操作证。7）安装人员组织情况：技术负责人负责塔机安装过程中的各项技术问题及安装的技术指导工作，负责安装过程中的组织、安排和协调以及安全总负责。安全员配合项目部安全员工作，按照工地安全规定，对安装过程进行安全监督，并负责协调工地上的安全工作。安装人员个人收集整理，勿做商业用途3/14注：上述具体人员安排为暂定，根据安装工作需要将进行灵活调整，以保证安装工作安全为准，要求上岗人员必须证件齐全。8）安装吊车的选择根据塔机的主要部件重量，拟采用25吨吊车一台。五、安装工具准备序号名称规格型号单位数量1汽车吊25T台1台2运输车10t半挂台13专用扳手套44活动扳手10.12把45大锤16磅把46钉子锤2.5磅把47橇杆1.2-1.5M根48替打把29电工仪表套110机修工具套111白棕绳50MΦ16mm根212安全帽顶参加人员每人一顶13安全带根参加人员每人一根14铁丝若干15垫木若干16钢丝绳6×37+FC—170-φ32对117钢丝绳6×37+FC—170-φ24对118卡环5t个4六、安装程序塔机的安装程序为...
