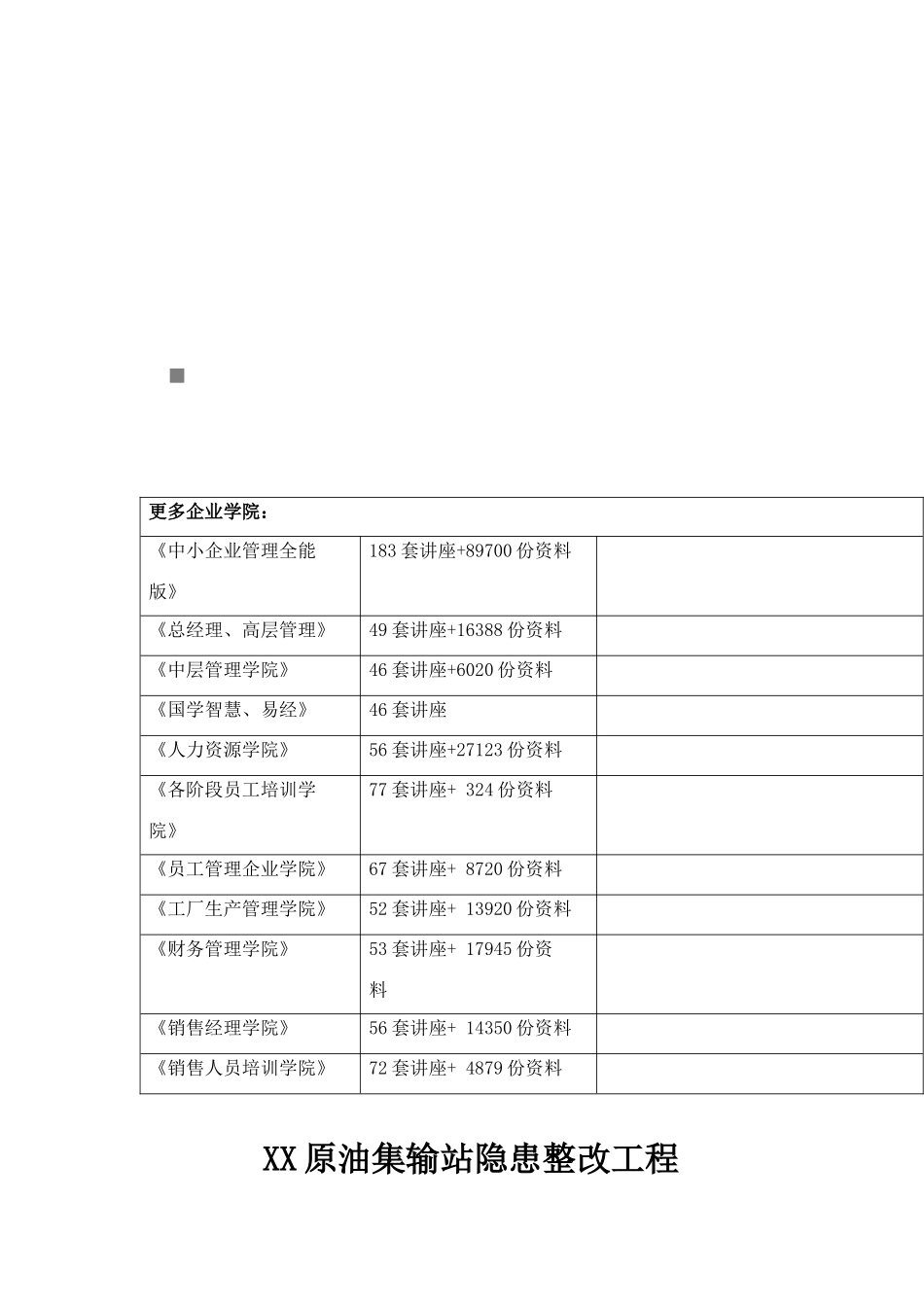

某原油集输站隐患整改工程动设备安装方案VIP免费

更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料XX原油集输站隐患整改工程动设备安装方案编制：审核：审批：XXXX项目部2011-XX-XX目录第一章工程设备概况1.1编制依据1.1.1《石油天然气建设工程施工质量验收规范设备安装工程》SY4201.1-20071.1.2已接受的工艺图提供的设备明细1.2设备分类明细表本工程共有动设备2台（套），主要是机泵设备2台（套）。机泵24台（套）序号名称规格数量备注1MDEA循环泵（水力透平）流量：128m3/h，扬程：750m2台脱硫装置2酸水回流泵流量：4m3/h，扬程：50m2台脱硫装置第二章施工准备2.1设备的验收及资料要求2.1.1设备安装前，应具备下列技术资料（1）机械设备出厂合格证书，经试运的要有试运记录。（2）有关重要零部件的制造、装配等质量检验证书。（3）机械设备与附件安装图、安装使用说明书。（4）机械设备装箱清单。（5）有关设备安装规范技术要求。2.1.2设备开箱检查，应在有关人员参加下，按照装箱清单进行。其内容包括：（1）核对设备的名称、型号、规格、包装箱号、数量及检查包装状况。（2）检查随机技术资料及专用机具是否齐全；（3）对设备、零部件进行外观检查，并核实其品种、规格、数量。（4）办理验交手续，并对缺损件提出处理意见。2.1.3设备验收后，应作妥善保管，防止风沙侵袭。2.2基础交接2.2.1对设备基础进行交接检验，按照设计对基础几何尺寸、位置、预留螺栓孔尺寸进行复测。对预埋地脚螺栓的，要测量预埋地脚螺栓中心距与设备底座地脚螺栓孔的中心距是否相符。其允许偏差见下表：预埋地角螺栓允许偏差值序号项目名称允许偏差1基础座标位置±20mm2基础各不同平面的标高0-20mm3几何外形尺寸±20mm4基础平面水平度5mm/m，全长10mm5垂直度5mm/m，全长10mm6预埋地脚螺栓顶端标高+20mm中心位置2mm，中心矩±2mm7预留地脚螺栓孔中心位置±10mm深度+20mm/0mm孔壁铅垂度10mm2.2.2对基础进行外观检查，不得有裂纹、蜂窝、空洞、露筋等缺陷，移交时应有测量记录，基础上应明显标有：标高基准线、基础纵横中心线。2.2.3基础强度检查，用回弹仪检查基础是否达到规范允许的安装强度。2.3就位找正2.3.1就位前应将基础表面铲出麻面，并将表面油污和疏松层铲掉，放置垫铁处应铲平，螺栓孔内的泥土杂物和积水必须清除干净。2.3.2就位设备起吊。吊点要正确，以免吊坏设备或翻转碰损。2.3.3设备采取垫铁找正，垫铁根据GB50231-98《机械设备安装工程施工及验收通用规范》规定和设备重量选择合适的垫铁。2.3.4设备就位找正采用三点找平法，在基础上测出轴线、标高，按设计图方位、尺寸、定位，找平按SY/T0460-2000第3.2.4相关内容进行控制。具体控制数据见下表：设备基础允许偏差数值表2.3.5垫铁设置在地脚螺栓的两侧各放一组。尽量靠近地脚螺栓，垫铁组距应该不大于500mm，垫铁层数不宜超过3块（两个斜垫铁算一块），找正后的平垫铁伸出底座10-20mm，斜垫铁比平垫铁至少长出10mm。机泵安装，当地脚螺栓间距小于300mm时，可在螺栓的同一侧设一组垫铁，斜垫铁应配对使用，垫铁组高度30-70mm为宜。找正后用0.25kg手锤敲击垫铁组，松紧程度应无项目允许偏差不与机器联结与机器联结立式卧式立式卧式中心线位置Di≤2000，±5Di≥2000，±10±5±3±3标高±5±5相对坐标±3相对坐标±3水平度轴向———0.6L/1000径向Di/1000垂直度h/1000，且≤30—H/1000—方位（沿底座环周围）Di≤2000，≤10—≤5—Di≥2000，≤15注：Di设备内径；L卧式设备支座间距离；h立式设备两端的测定距离。松动现象。检查合格后，即用电焊在垫铁组的两侧进行层间点焊固定，垫铁与设备底座之间不得焊接。2.3.6设备的找正。找正的基准测量点一般选择机械设备加工精度较高的平...
