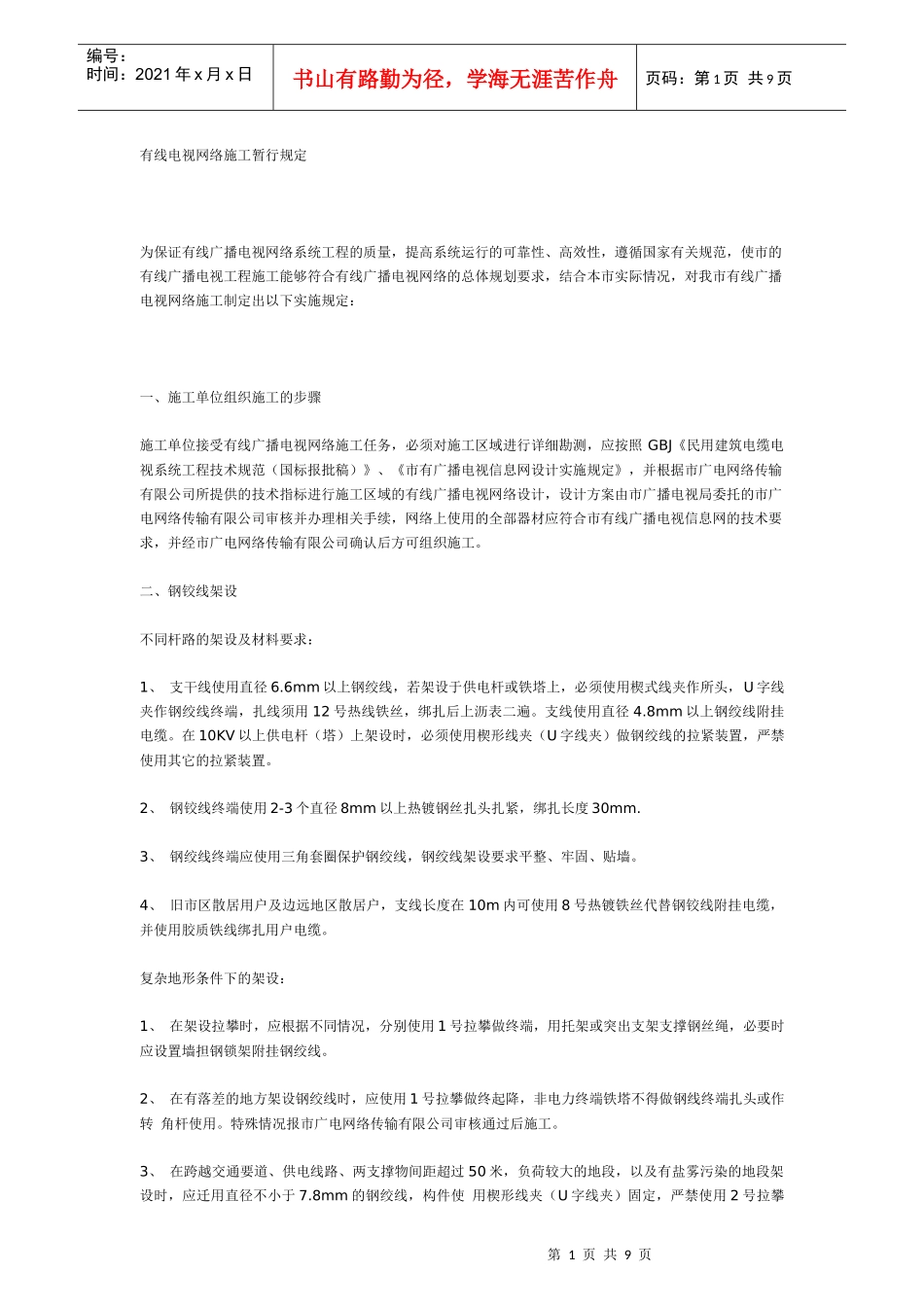

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页有线电视网络施工暂行规定为保证有线广播电视网络系统工程的质量，提高系统运行的可靠性、高效性，遵循国家有关规范，使市的有线广播电视工程施工能够符合有线广播电视网络的总体规划要求，结合本市实际情况，对我市有线广播电视网络施工制定出以下实施规定：一、施工单位组织施工的步骤施工单位接受有线广播电视网络施工任务，必须对施工区域进行详细勘测，应按照GBJ《民用建筑电缆电视系统工程技术规范（国标报批稿）》、《市有广播电视信息网设计实施规定》，并根据市广电网络传输有限公司所提供的技术指标进行施工区域的有线广播电视网络设计，设计方案由市广播电视局委托的市广电网络传输有限公司审核并办理相关手续，网络上使用的全部器材应符合市有线广播电视信息网的技术要求，并经市广电网络传输有限公司确认后方可组织施工。二、钢铰线架设不同杆路的架设及材料要求：1、支干线使用直径6.6mm以上钢绞线，若架设于供电杆或铁塔上，必须使用楔式线夹作所头，U字线夹作钢绞线终端，扎线须用12号热线铁丝，绑扎后上沥表二遍。支线使用直径4.8mm以上钢绞线附挂电缆。在10KV以上供电杆（塔）上架设时，必须使用楔形线夹（U字线夹）做钢绞线的拉紧装置，严禁使用其它的拉紧装置。2、钢铰线终端使用2-3个直径8mm以上热镀钢丝扎头扎紧，绑扎长度30mm.3、钢绞线终端应使用三角套圈保护钢绞线，钢绞线架设要求平整、牢固、贴墙。4、旧市区散居用户及边远地区散居户，支线长度在10m内可使用8号热镀铁丝代替钢铰线附挂电缆，并使用胶质铁线绑扎用户电缆。复杂地形条件下的架设：1、在架设拉攀时，应根据不同情况，分别使用1号拉攀做终端，用托架或突出支架支撑钢丝绳，必要时应设置墙担钢锁架附挂钢绞线。2、在有落差的地方架设钢绞线时，应使用1号拉攀做终起降，非电力终端铁塔不得做钢线终端扎头或作转角杆使用。特殊情况报市广电网络传输有限公司审核通过后施工。3、在跨越交通要道、供电线路、两支撑物间距超过50米，负荷较大的地段，以及有盐雾污染的地段架设时，应迁用直径不小于7.8mm的钢绞线，构件使用楔形线夹（U字线夹）固定，严禁使用2号拉攀第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页固定。三、光缆、电缆架设规范架设前的准备：1、在布放光缆前，应根据光缆的长度及重量计算，每公里不少于20人；并准备好如下器材：放线架、放线滑轮、线沟、扎线、作业工具等。2、布放光缆前，应先对钢绞线进行一次检查，对走线点应做到心中有数，并根据光缆整盘长度，取与光缆相应长度的中心点及较空旷地带作为放线点，采取向两边布放即先一边直放另一边再用绕“8”字型圈方式进行，这样可抵消光缆扭曲，以最大限度地缩短光缆的拉线距离，减少光缆的损伤。3、作业时要持证上岗，佩带安全帽，脚穿绝缘鞋，并做等好各种安全防范措施，尤其做好在道路布放电缆时的安全，做到人员安全，交通安全，不损坏电缆。光缆架设：1、光缆线路的架设必须在钢绞线架设完成准备工作到位后方可进行，并按一般和特殊情况下的架设要求实施。2、光缆敷设前，应使用光时域反射计或光源、光功率计检查光纤有无断点，衰耗值是否符合要求。3、光缆配盘时，应使接头避开河沟、交通要道及其它障碍物。4、布放光缆时，其弯曲半径不得小于光缆外径20倍。5、光缆的牵引速度宜为10m/min,一次的直线长度不宜超过1km.6、光缆两端应预留一定第度，应根设计要求留出光缆余圈，均匀分布于线路中，并用胶质铁线固定好，架空光缆与电力线路两者交越时，必须采取交叉安全保护措施。7、地下光缆引上电杆或架空光缆引入地下，在距地面不小于2.5m的部分必须用镀锌管子保护。光缆经过垂直走道时，应绑扎在支持物上。光缆干线施工的安全规定：1、光缆金属加强件应与光缆接续盒接地柱相连，并可靠接地。野外光端面外壳均应就近可靠接地。2、光缆金属加强件与机房设备和地线应可靠隔离，防止引起雷击或搭电事故。3、进入人孔井内作业时，应先打开井盖，排除有害气体，方可下井工作。4、在道路人...
