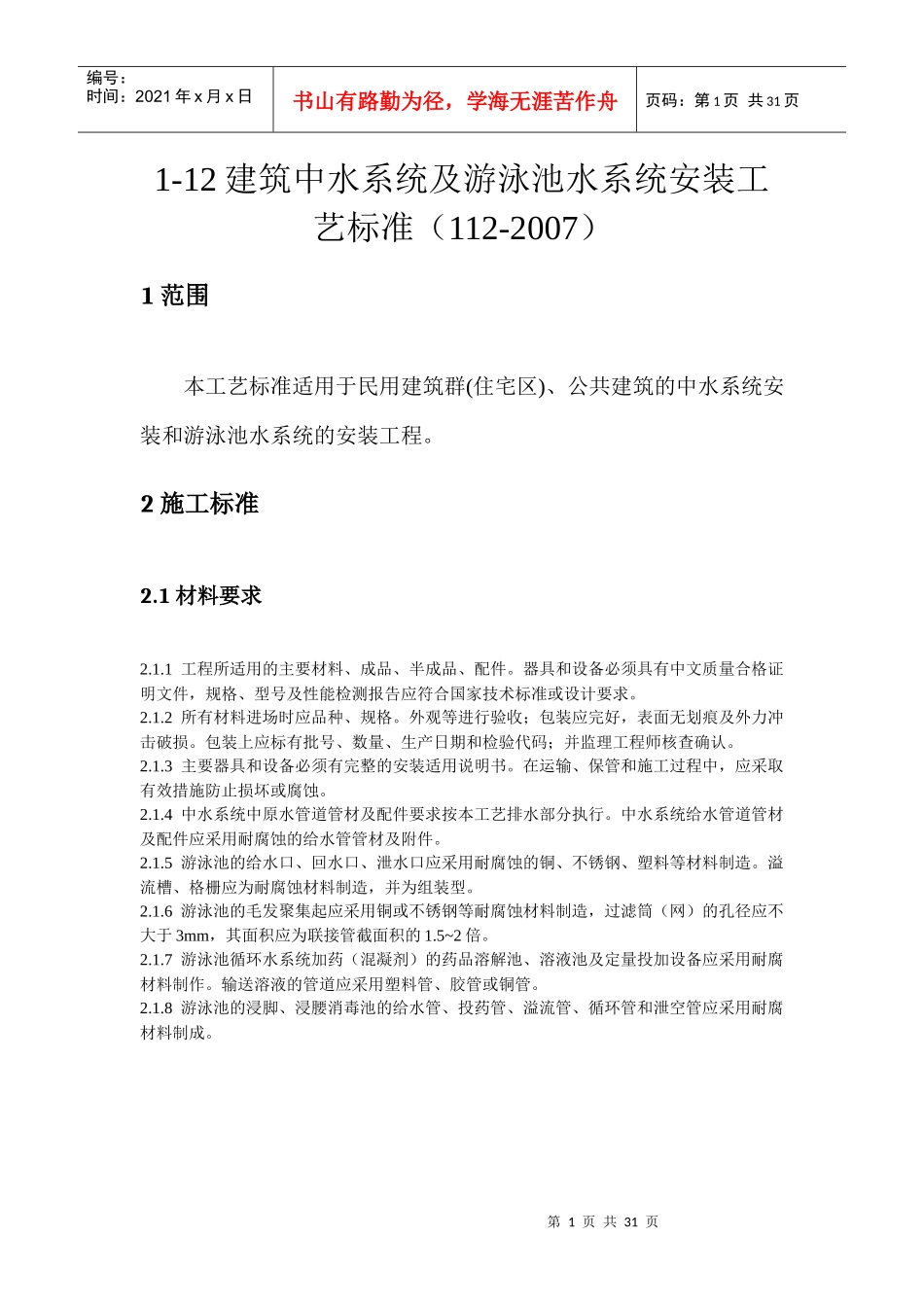

第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页1-12建筑中水系统及游泳池水系统安装工艺标准（112-2007）1范围本工艺标准适用于民用建筑群(住宅区)、公共建筑的中水系统安装和游泳池水系统的安装工程。2施工标准2.1材料要求2.1.1工程所适用的主要材料、成品、半成品、配件。器具和设备必须具有中文质量合格证明文件，规格、型号及性能检测报告应符合国家技术标准或设计要求。2.1.2所有材料进场时应品种、规格。外观等进行验收；包装应完好，表面无划痕及外力冲击破损。包装上应标有批号、数量、生产日期和检验代码；并监理工程师核查确认。2.1.3主要器具和设备必须有完整的安装适用说明书。在运输、保管和施工过程中，应采取有效措施防止损坏或腐蚀。2.1.4中水系统中原水管道管材及配件要求按本工艺排水部分执行。中水系统给水管道管材及配件应采用耐腐蚀的给水管管材及附件。2.1.5游泳池的给水口、回水口、泄水口应采用耐腐蚀的铜、不锈钢、塑料等材料制造。溢流槽、格栅应为耐腐蚀材料制造，并为组装型。2.1.6游泳池的毛发聚集起应采用铜或不锈钢等耐腐蚀材料制造，过滤筒（网）的孔径应不大于3mm，其面积应为联接管截面积的1.5~2倍。2.1.7游泳池循环水系统加药（混凝剂）的药品溶解池、溶液池及定量投加设备应采用耐腐材料制作。输送溶液的管道应采用塑料管、胶管或铜管。2.1.8游泳池的浸脚、浸腰消毒池的给水管、投药管、溢流管、循环管和泄空管应采用耐腐材料制成。第2页共31页第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页2.2主要施工机具2.2.1机械：套丝机、砂轮锯、台钻、电锤、手电钻、电焊机、热熔机、滚槽机、开孔机、试压泵等。2.2.2工具：套丝板、管钳、压力案、台虎钳、克丝钳、手锯、手锤、活扳手、链钳、煨弯器、手压泵、捻凿、管剪、断管器、卡压工具、螺钉旋具（改锥）、大锤、铣口器、钢刮板、錾子、麻钎、压力案、气焊工具、小车、毛刷、钢刷等。2.2.3量具及其他：水平尺、六角量规、钢卷尺、压力表、线坠、小线、汽油、机油、棉布(丝)、胶皮布、焊条、砂纸、铁丝、皮堵等。2.3作业条件2.3.1地下管道铺设必须房心土回填夯实并挖到管底标高，沿管线铺设位置清理干净，管道穿墙处已留管洞或安装套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。2.3.2采用塑料管材铺设安装时，管沟基底处理同上做法，并且应保证沟底平整，不得有突出的坚硬物体，土壤的颗粒径不得大于12mm，必要时可铺设100mm厚的砂垫层。2.3.3楼层内，设备层内管道敷设，应在设备层内模板拆除清理后，管道穿越结构部位的空洞均已预留完毕。2.3.4暗装管道（包括设备层、竖井、吊顶内的管道）首先应核对各种管道的标高、坐标的排列有无矛盾。预留孔洞、预埋件已配合完成。土建模板已拆除，操作场地清理干净，安装高度超过3.5m应搭好架子。应在地沟未盖沟盖或吊顶未封闭前进行安装，其型钢支架均应安装完毕并符合要求。2.3.5明装水平干管安装必须在安装层的结构顶板完成后进行。沿管线安装位置的模板及杂物清理干净，安装高度超过3.5m应搭好架子。应子地沟未盖沟盖或吊顶未封闭前进行安装，其型钢支架均应安装完毕并符合要求。2.3.6主立管安装应在安装部位的主体结构达到安装条件、验收合格后，适当插入进行。应把管道竖井内的模板及杂物清除干净，并有防坠落措施。每层均应有明确的标高线。2.3.7支管安装应在墙体砌筑、抹灰完毕后，墙面未装修前进行。2.3.8塑料管暗装管道可在土建结构施工完成后进行；明装管道应在土建装饰完毕后进行安装。管道安装前应先设置管卡，其位置应准确，埋设应平整、牢固，卡件与管材接触严密不得损伤管材表面。第3页共31页第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共31页3操作工艺3.1中水系统3.1.1工艺流程3.1.2中水系统给事管道及原水、排水管道施工工艺标准按第1-2、1-3节规定执行。3.1.3中水原水管道系统宜采用分流集水系统，宜采用洗浴、空调冷却水、洗衣机排水及杂排水等为水源，以便于选择污染较轻的原水，简化处理流程和设备，降低处...
