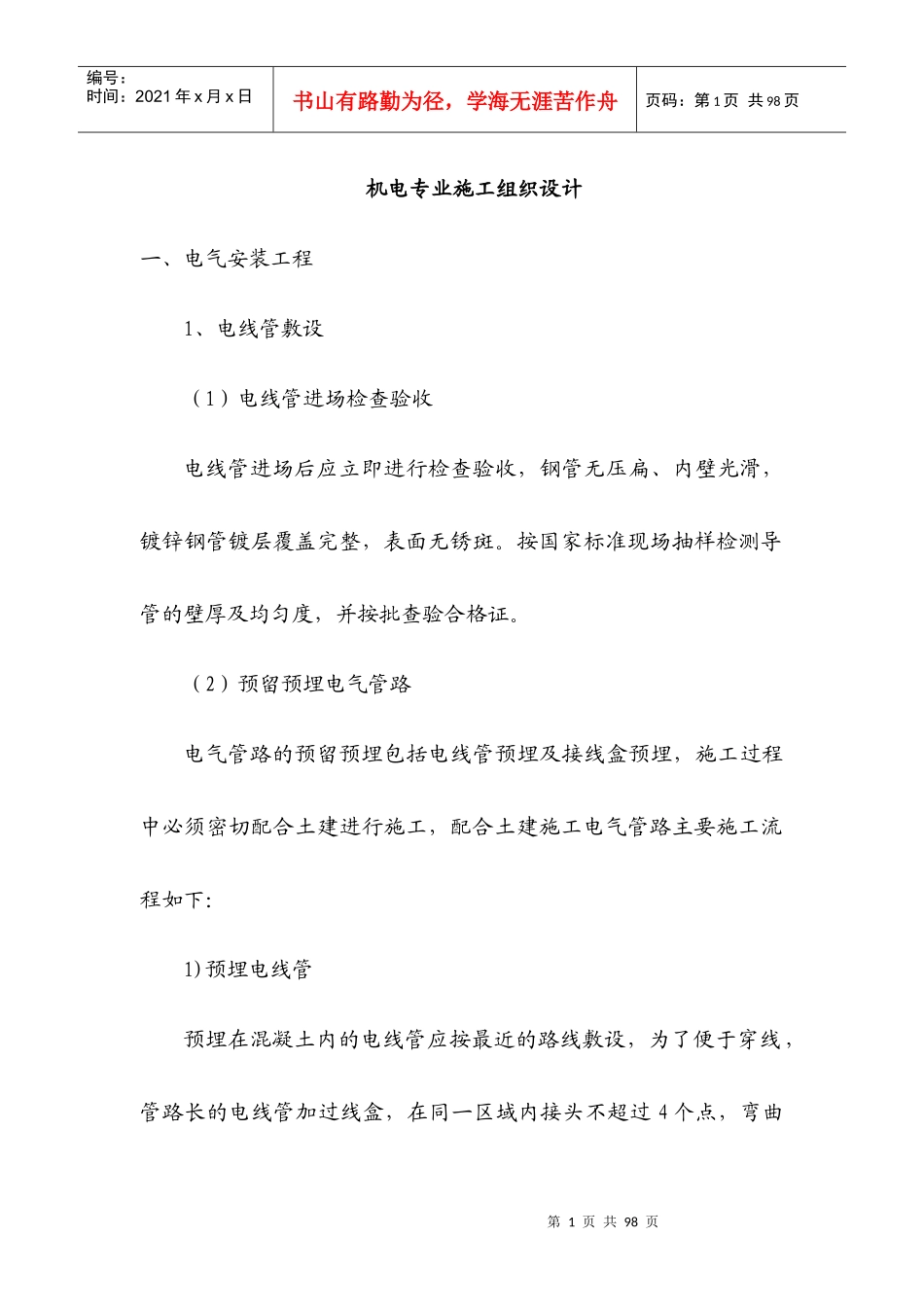

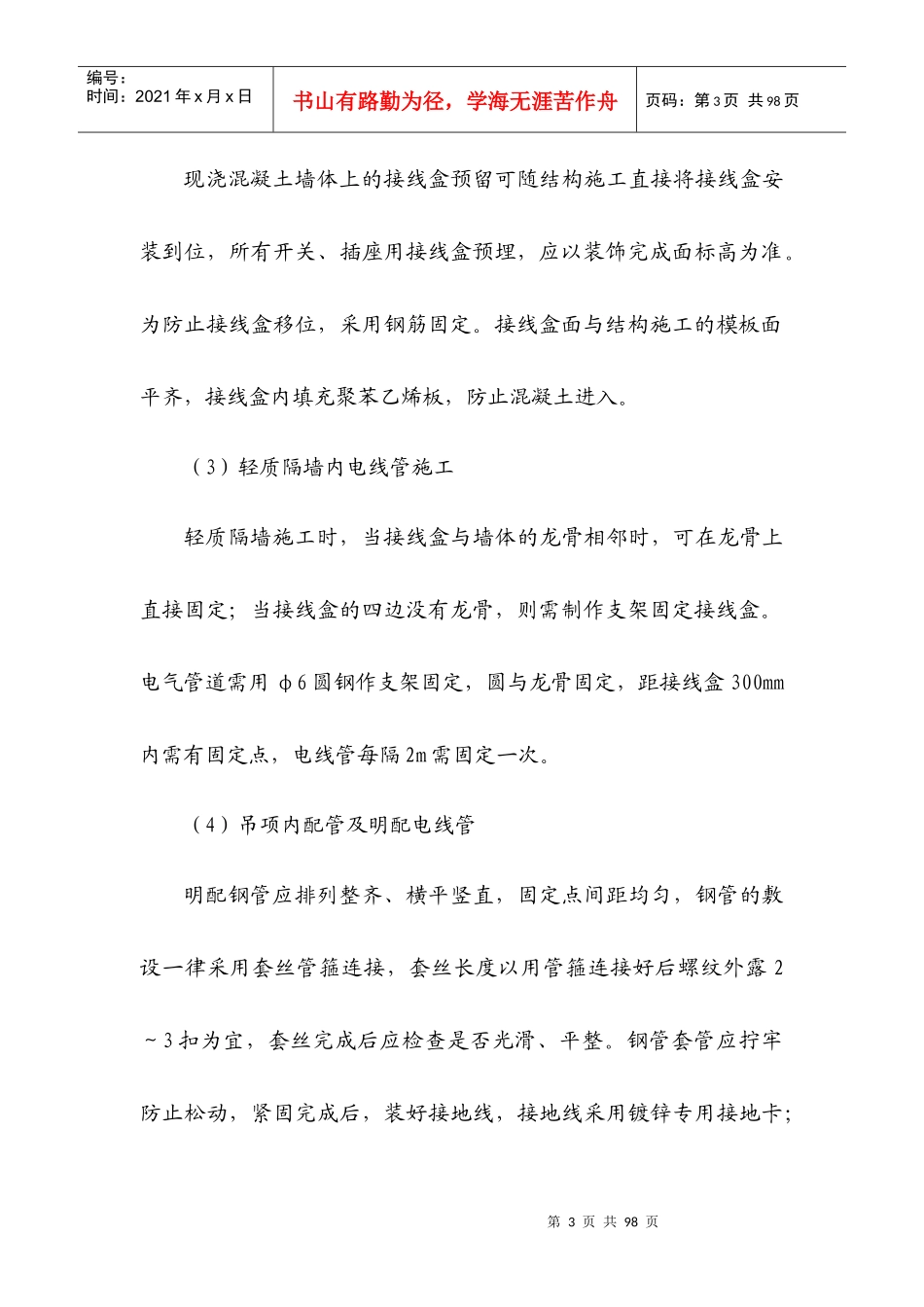

第1页共98页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共98页机电专业施工组织设计一、电气安装工程1、电线管敷设（1）电线管进场检查验收电线管进场后应立即进行检查验收，钢管无压扁、内壁光滑，镀锌钢管镀层覆盖完整，表面无锈斑。按国家标准现场抽样检测导管的壁厚及均匀度，并按批查验合格证。（2）预留预埋电气管路电气管路的预留预埋包括电线管预埋及接线盒预埋，施工过程中必须密切配合土建进行施工，配合土建施工电气管路主要施工流程如下：1)预埋电线管预埋在混凝土内的电线管应按最近的路线敷设，为了便于穿线，管路长的电线管加过线盒，在同一区域内接头不超过4个点，弯曲第2页共98页第1页共98页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共98页度不超过270度。暗敷设的钢管采用丝扣连接，管箍内两管口应对接齐平。电线管与接线盒之间采用锁紧螺母固定。电线管的弯曲半径应为管内径的６倍以上．弯曲度不超过９０度。暗敷设的电线管应与结构钢筋用铁丝绑扎牢固，管头用堵头堵实以防杂物管。2)接线盒预埋开关、插座以及灯具的位置安装接线盒，接线盒的尺寸应根据与接线盒连接的电线管确定。接线盒四周开洞，当洞口与管外径不配套时，要求在盒体两侧使用异径套管。在现浇混凝土顶板内安装接线盒时，具体做法见图。楼板接地卡模板自攻螺丝钢管接线盒护口根母第3页共98页第2页共98页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共98页现浇混凝土墙体上的接线盒预留可随结构施工直接将接线盒安装到位，所有开关、插座用接线盒预埋，应以装饰完成面标高为准。为防止接线盒移位，采用钢筋固定。接线盒面与结构施工的模板面平齐，接线盒内填充聚苯乙烯板，防止混凝土进入。（3）轻质隔墙内电线管施工轻质隔墙施工时，当接线盒与墙体的龙骨相邻时，可在龙骨上直接固定；当接线盒的四边没有龙骨，则需制作支架固定接线盒。电气管道需用φ6圆钢作支架固定，圆与龙骨固定，距接线盒300mm内需有固定点，电线管每隔2m需固定一次。（4）吊项内配管及明配电线管明配钢管应排列整齐、横平竖直，固定点间距均匀，钢管的敷设一律采用套丝管箍连接，套丝长度以用管箍连接好后螺纹外露2～3扣为宜，套丝完成后应检查是否光滑、平整。钢管套管应拧牢防止松动，紧固完成后，装好接地线，接地线采用镀锌专用接地卡；第4页共98页第3页共98页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共98页钢管进入盒处用锁紧螺母固定牢固，装设好镀锌专用接地线卡，钢管接地做法示意如下图。吊顶内单根明配电线管采用圆钢支架及弹簧钢片卡固定，或直接固定在楼板顶部或墙体上。成排明配电线管采用圆钢作吊杆，角钢作横担固定，其安装示意图如下：电线管穿越屋顶的楼板，需设置防水套管，电线管与楼板的缝隙做防水处理。在建筑物的伸缩缝处安装电线管，应局部采用金属软管连接，以保护建筑在伸缩缝处发生伸缩变化时电气管线的安全，具体做法见图。第5页共98页第4页共98页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共98页1、接地卡2、金属软3、接线盒4、伸缩缝5、接地线6、支架吊顶内的嵌入式灯具与电线管连接，采用金属软管。（5）电线管穿防火墙时防火封堵本工程有许多电线管穿越防火墙，给建筑物防火带来隐患，在电线管与防火墙之间的缝隙需做防火封堵，特别是计算机、科研楼中间的变电室，电线管穿墙时需做防火与隔音处理。穿越防火墙的预留管，其两端至少预留1.0m，管头用金属套封堵。电线管穿防火墙时防火封堵见图。354126伸出1.0m以上伸出1.0m以上金属管金属堵头软木填充物填充物墙金属管第6页共98页第5页共98页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共98页2、桥架安装（1）桥架安装工艺流程图如下：（2）桥架定货及验收根据本工程情况，地下车库选用桥架选用长度为6m/节，计算机、科研楼用桥架选用长度4m/节的桥架。所有桥架连接件及固定件采用生产商配套产品。桥架运到施工现场后，需要对桥架的外观、尺寸、桥架板厚、数量、技术文件等进行检...
