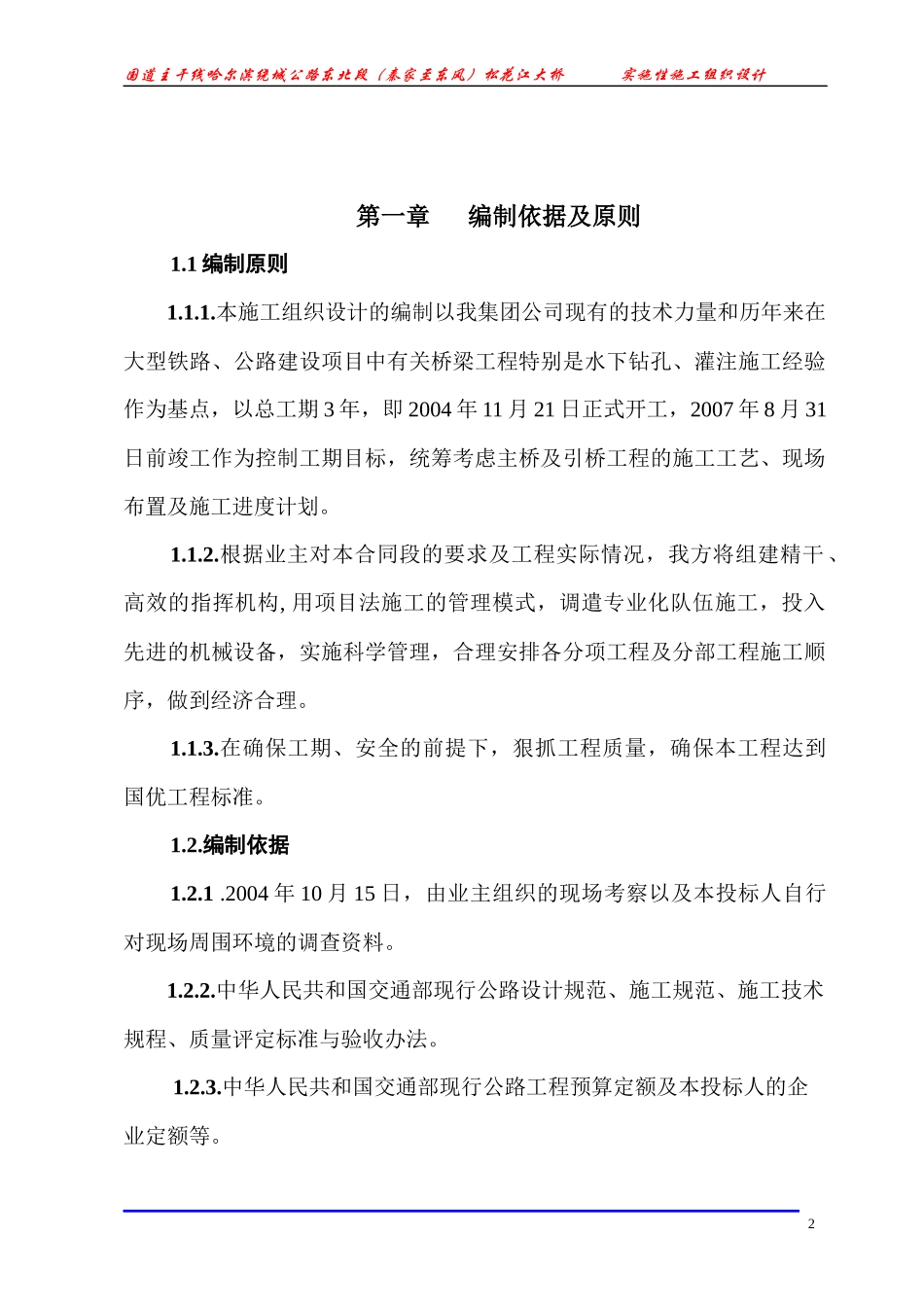

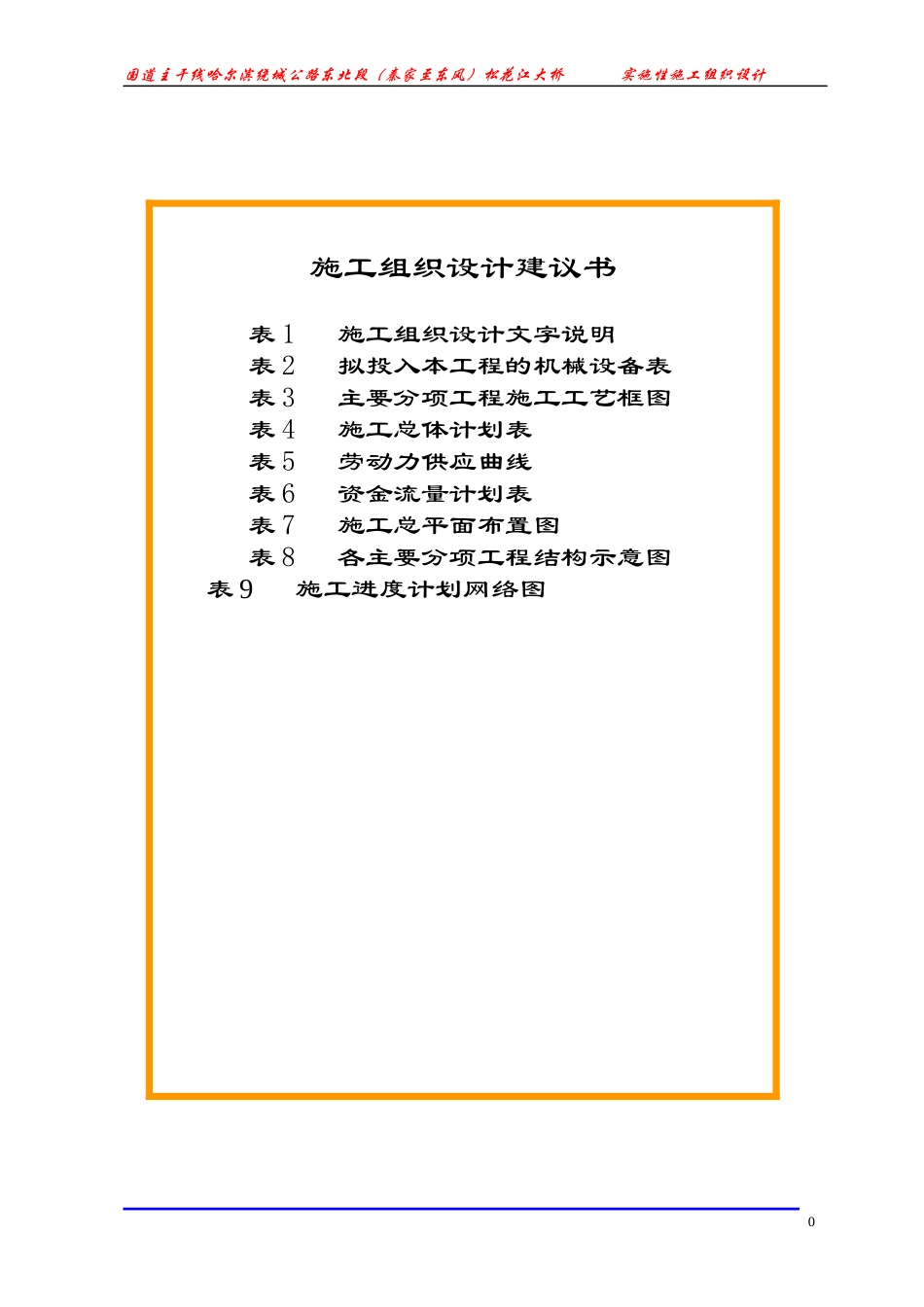

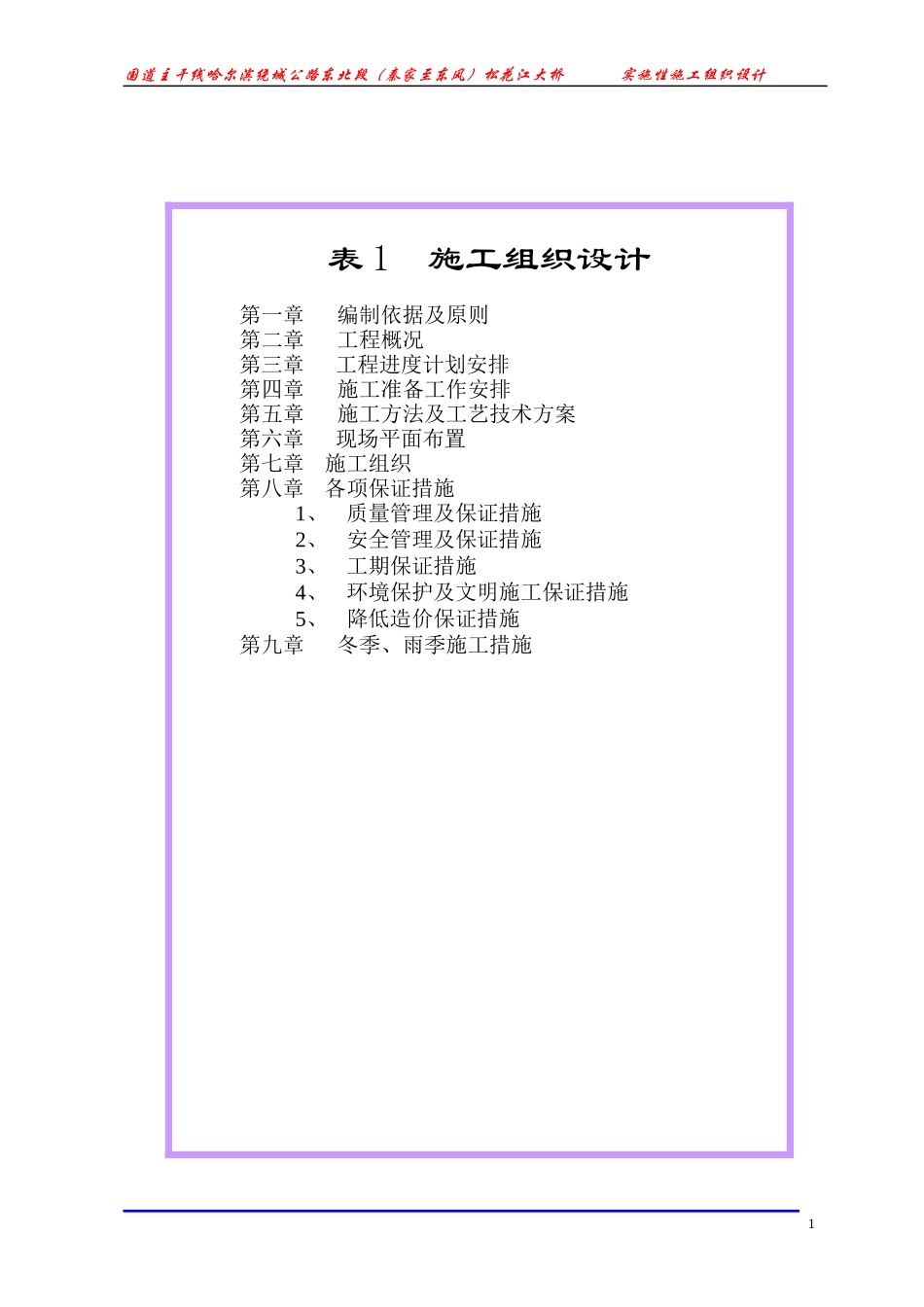

国道主干线哈尔滨绕城公路东北段（秦家至东风）松花江大桥实施性施工组织设计施工组织设计建议书表1施工组织设计文字说明表2拟投入本工程的机械设备表表3主要分项工程施工工艺框图表4施工总体计划表表5劳动力供应曲线表6资金流量计划表表7施工总平面布置图表8各主要分项工程结构示意图表9施工进度计划网络图0国道主干线哈尔滨绕城公路东北段（秦家至东风）松花江大桥实施性施工组织设计表1施工组织设计第一章编制依据及原则第二章工程概况第三章工程进度计划安排第四章施工准备工作安排第五章施工方法及工艺技术方案第六章现场平面布置第七章施工组织第八章各项保证措施1、质量管理及保证措施2、安全管理及保证措施3、工期保证措施4、环境保护及文明施工保证措施5、降低造价保证措施第九章冬季、雨季施工措施1国道主干线哈尔滨绕城公路东北段（秦家至东风）松花江大桥实施性施工组织设计第一章编制依据及原则1.1编制原则1.1.1.本施工组织设计的编制以我集团公司现有的技术力量和历年来在大型铁路、公路建设项目中有关桥梁工程特别是水下钻孔、灌注施工经验作为基点，以总工期3年，即2004年11月21日正式开工，2007年8月31日前竣工作为控制工期目标，统筹考虑主桥及引桥工程的施工工艺、现场布置及施工进度计划。1.1.2.根据业主对本合同段的要求及工程实际情况，我方将组建精干、高效的指挥机构,用项目法施工的管理模式，调遣专业化队伍施工，投入先进的机械设备，实施科学管理，合理安排各分项工程及分部工程施工顺序，做到经济合理。1.1.3.在确保工期、安全的前提下，狠抓工程质量，确保本工程达到国优工程标准。1.2.编制依据1.2.1.2004年10月15日，由业主组织的现场考察以及本投标人自行对现场周围环境的调查资料。1.2.2.中华人民共和国交通部现行公路设计规范、施工规范、施工技术规程、质量评定标准与验收办法。1.2.3.中华人民共和国交通部现行公路工程预算定额及本投标人的企业定额等。2国道主干线哈尔滨绕城公路东北段（秦家至东风）松花江大桥实施性施工组织设计1.2.4.黑龙江省及哈尔滨市人民政府及其所属有关部门在施工安全、工地治安、人员健康、环境保护及土地租用等方面的具体规定与技术标准。1.2.5.本投标人建设同类及类似工程的施工经验、科技成果及用于本合同段施工队伍的施工设备和技术力量情况。3国道主干线哈尔滨绕城公路东北段（秦家至东风）松花江大桥实施性施工组织设计第二章工程概况2.1.工程说明2.1.1工程内容国道主干线哈尔滨绕城高速公路东北段秦家～东风高速公路项目松花江大桥起迄里程为K77+670.66～K79+954.34，全长2283.78m。本工程要实施的主要内容是松花江大桥工程以及为完成本工程而修建的临时设施及其维修养护。2.1.2.主要工程数量表2-1-1主要工程数量表序号项目名称单位数量合计基础下部上部附属结构1C50M348134481342C403C30122441096133404C255C25(水下)45284543458276Ⅰ级钢筋Kg63446536205121557612120927Ⅱ级钢筋Kg30209031944062466005796250228钢绞线Kg22875069钢主梁型钢kg10伸缩缝480型m545411160型16216212支座圆板式活动支座个484813盆式固定支座8814盆式活动支座161615波形钢板M119011904国道主干线哈尔滨绕城公路东北段（秦家至东风）松花江大桥实施性施工组织设计2.2.自然特征2.2.1.气候特征路线所经地区属于大陆季风性气候，为北寒带气候条件，冬季漫长达5个月之久，春秋季节较短，年平均气温3.6～3.8℃，最高气温35.9～36.4℃，年温差超过70℃。年平均降雨量445.0～523.3mm，雨季集中在6～8月份。最大冻结深度1.78～2.05m，地面稳定冻结期11月24日，地面稳定解冻期4月13日。2.2.2.地形地貌、地质水文松花江大桥位于松嫩中断（坳）陷带中的东南隆起区Ⅲ级改造单元内，地势较平多水，主桥跨越松花江主河道，引桥跨越松花江河漫滩，松花江常水位111.5m，最高通航水位118.76m，设计水位120.33m。现场钻探地质资料显示，地质构造为细砂、中砂、粗砂、砾石、亚粘土及粘土分层堆积层，桥梁基础均穿越上述各堆积层后，桩底座落于全风化或微风化砂岩5国道主干线哈尔滨绕城公路东北段（秦家至东风）松花江大桥实施性施工组织设计或泥岩。2.3...
