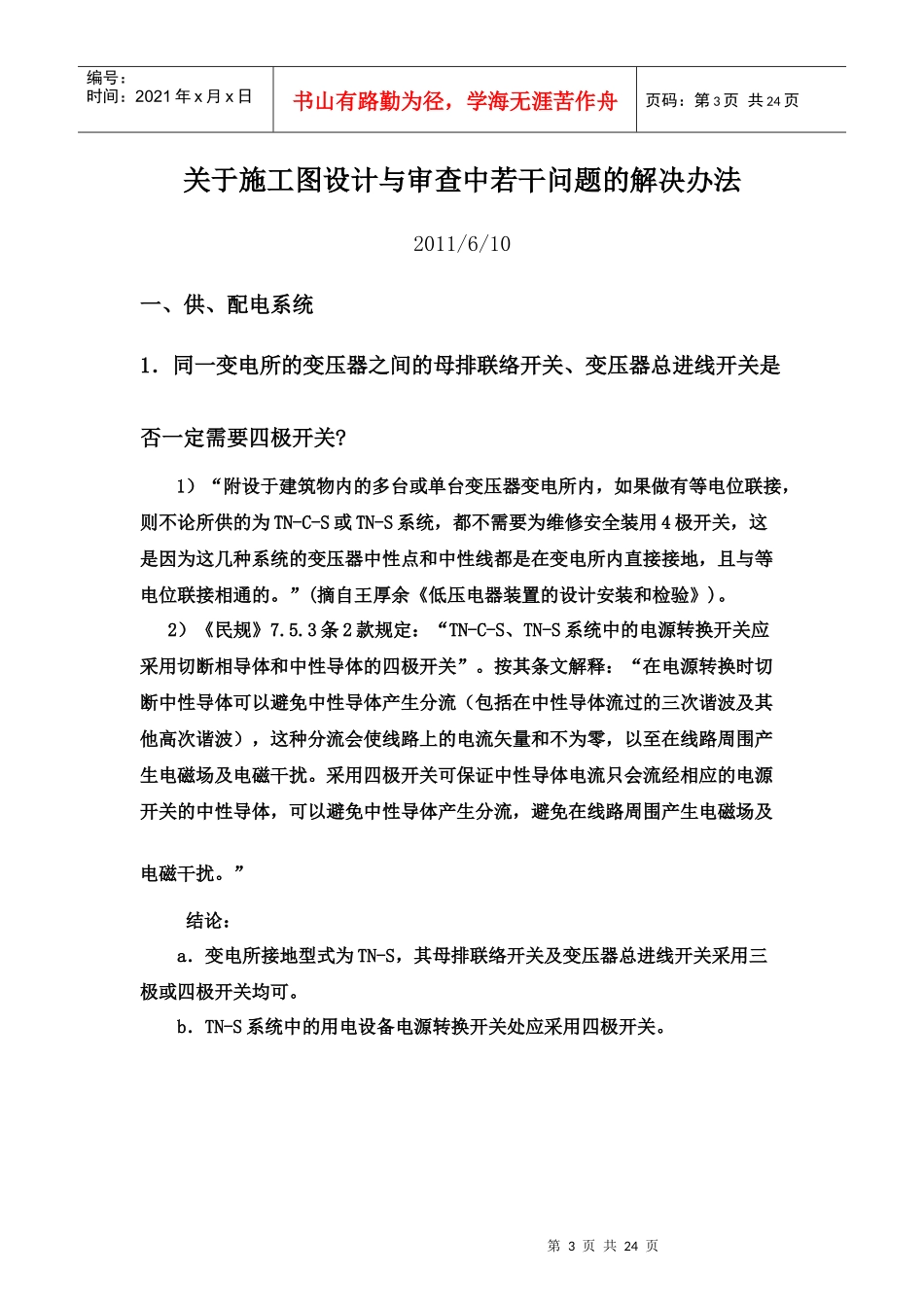

第2页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共24页第3页共24页第2页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共24页关于施工图设计与审查中若干问题的解决办法2011/6/10一、供、配电系统1．同一变电所的变压器之间的母排联络开关、变压器总进线开关是否一定需要四极开关?1）“附设于建筑物内的多台或单台变压器变电所内，如果做有等电位联接，则不论所供的为TN-C-S或TN-S系统，都不需要为维修安全装用4极开关，这是因为这几种系统的变压器中性点和中性线都是在变电所内直接接地，且与等电位联接相通的。”(摘自王厚余《低压电器装置的设计安装和检验》)。2）《民规》7.5.3条2款规定：“TN-C-S、TN-S系统中的电源转换开关应采用切断相导体和中性导体的四极开关”。按其条文解释：“在电源转换时切断中性导体可以避免中性导体产生分流（包括在中性导体流过的三次谐波及其他高次谐波），这种分流会使线路上的电流矢量和不为零，以至在线路周围产生电磁场及电磁干扰。采用四极开关可保证中性导体电流只会流经相应的电源开关的中性导体，可以避免中性导体产生分流，避免在线路周围产生电磁场及电磁干扰。”结论：a．变电所接地型式为TN-S，其母排联络开关及变压器总进线开关采用三极或四极开关均可。b．TN-S系统中的用电设备电源转换开关处应采用四极开关。第4页共24页第3页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共24页2．消防用电设备专用回路分界点如何界定，是否一定是从变电所算起？按《民规》13.9.5条4款规定执行：“消防设备的配电装置，应设置在建筑物的电源进线处或配电所处，其应急电源配电装置宜与主电源配电装置分开设置；当分开设置有困难，需要与主电源并列布置时，其分界处应设防火隔断。”3．住宅（宿舍）楼层配电箱(电表箱)出线采用断路器放射式向用户配电箱供电，其用户配电箱供电进线开关是否可采用2P隔离负荷开关？住宅（宿舍）户内配电箱，当楼层配电箱(电表箱)出线选用了断路器，进线开关可以用双极隔离(负荷)开关，宜为负荷开关（主要考虑带负荷操作）。其主要作用为检修断电之用，《住宅小区建筑电气设计与施工》标准图集也是这样作的，其技术经济更为合理。设计时两种方式均可采用。4.住宅每户的总开关与楼层电表箱的出线开关属于同一保护级数，是否有必要实现选择性而放大电表箱出线断路器？结论：既然两者是同一保护级数，保护就不存在选择性问题，所以不必要放大电表箱出线断路器规格。5.末级照明配电箱的配电支路微型断路器有无必要在系统图中注明第5页共24页第4页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共24页开关切断时间参数(固定设备5s/手持及移动设备0.4s)？1)5s/0.4S不是断路器固有参数，断路器的动作时间与接地故障电流的大小和断路器In电流有关。（以C65微型断路器In电流为16A、10A，脱扣器保护曲线为C型为例：5s内脱扣器可靠脱扣的接地故障电流约为In电流的7倍，考虑可靠系数为1.3后，5s内脱扣器可靠脱扣接地故障电流约为In电流的9.1倍。2）按微型断路器脱扣反时限的特性（也就是说过载电流越大，脱扣时间越短），和脱扣特性曲线图（主要是看在多大的电流下多长时间左右脱扣），根据用电设备的要求合理选择断路器的脱扣型式。电子类负载可选B型（3~5倍额定电流时脱扣），一般照明及配电线缆可选C型（5~10倍额定电流时脱扣），动力设备或小型（小功率）电机可选D型（10~14倍额定电流时脱扣）。3)在设计时，一般设计人员都不会去验算照明配电线路切除故障回路的时间，即便是标上也不能确定是否满足要求，除非是设计师进行了验算。结论：不必在末级照明配电箱系统图中注明微型断路器切断接地故障电流的时间参数，其设计是否满足规范要求，设计师需进行验算，合理选择微型断路器的技术参数。6.供配电系统设计规范GB50052-2009,第3.0.9条如何理解与执行？（有审查意见提出：1）“变压器系统图中，保障母线段不应有消防设备的出线回路，且发电机的保障负荷出线回路断路器应带由消防模块控制的脱扣器。”；2...
