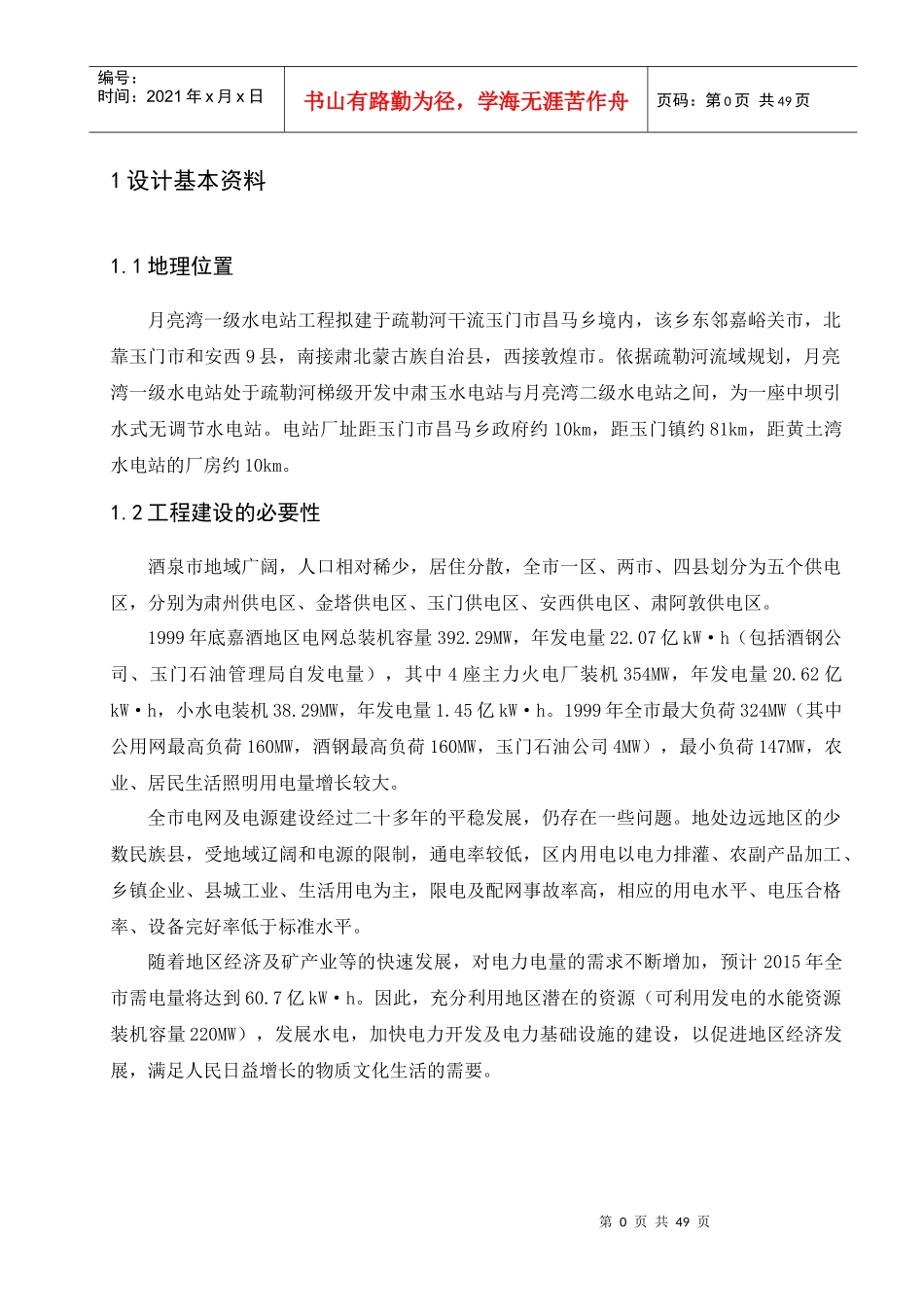

第0页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共49页1设计基本资料1.1地理位置月亮湾一级水电站工程拟建于疏勒河干流玉门市昌马乡境内，该乡东邻嘉峪关市，北靠玉门市和安西9县，南接肃北蒙古族自治县，西接敦煌市。依据疏勒河流域规划，月亮湾一级水电站处于疏勒河梯级开发中肃玉水电站与月亮湾二级水电站之间，为一座中坝引水式无调节水电站。电站厂址距玉门市昌马乡政府约10km，距玉门镇约81km，距黄土湾水电站的厂房约10km。1.2工程建设的必要性酒泉市地域广阔，人口相对稀少，居住分散，全市一区、两市、四县划分为五个供电区，分别为肃州供电区、金塔供电区、玉门供电区、安西供电区、肃阿敦供电区。1999年底嘉酒地区电网总装机容量392.29MW，年发电量22.07亿kW·h（包括酒钢公司、玉门石油管理局自发电量），其中4座主力火电厂装机354MW，年发电量20.62亿kW·h，小水电装机38.29MW，年发电量1.45亿kW·h。1999年全市最大负荷324MW（其中公用网最高负荷160MW，酒钢最高负荷160MW，玉门石油公司4MW），最小负荷147MW，农业、居民生活照明用电量增长较大。全市电网及电源建设经过二十多年的平稳发展，仍存在一些问题。地处边远地区的少数民族县，受地域辽阔和电源的限制，通电率较低，区内用电以电力排灌、农副产品加工、乡镇企业、县城工业、生活用电为主，限电及配网事故率高，相应的用电水平、电压合格率、设备完好率低于标准水平。随着地区经济及矿产业等的快速发展，对电力电量的需求不断增加，预计2015年全市需电量将达到60.7亿kW·h。因此，充分利用地区潜在的资源（可利用发电的水能资源装机容量220MW），发展水电，加快电力开发及电力基础设施的建设，以促进地区经济发展，满足人民日益增长的物质文化生活的需要。第1页共49页第0页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共49页1.3水文与气象1.3.1水文条件在月亮湾一级水电站坝址的下游有昌马堡水文站，距离较近，且属于同一条河流的上下游，该水文站的资料可供设计使用。月亮湾一级水电站坝址断面处多年平均径流量为28.4m3/s。坝址和厂房处水位流量关系分别见图1-1、图1-2。图1—1图1-1第2页共49页第1页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共49页1.3.2径流疏勒河径流主要由上游山区降水和融冰化雪补给，昌马堡水文站位于月亮湾水电站厂址下游约15km处，本次预可研阶段采用该站自1952年～2004年，共53年的实测径流系列资料。月亮湾一级水电站设计年径流成果见表1-1。表1-1月亮湾一级水电站设计年径流成果表站名F（km2）均值（m3/s）CvCs/Cv不同保证率设计值（m3/s）月亮湾一级水电站1096128.40.242.015%25%50%75%85%35.432.727.923.621.41.3.3洪水疏勒河大洪水均由大面积暴雨形成，汛期为6～9月，主汛期7～8月，一次洪水过程平均为10天左右。洪水过程具有峰高量大历时长的特点。根据已整编刊印的《甘肃省洪水调查资料》以及以往工作中调查资料，昌马堡水文站调查有1869～1871年、1920年、1929年洪水，洪峰流量分别为高程m图1-2第3页共49页第2页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共49页1710m3/s、1110m3/s、1340m3/s。1869～1871年间（同治8～10年）的洪水是疏勒河上的首次历史洪水。综合考虑后，重现期按170年处理，月亮湾一级水电站设计洪峰流量成果见表1-2。表1-2月亮湾一级水电站设计洪峰流量成果表F（km2）均值（m3/s）CvCs/Cv不同频率设计值（m3/s）109613100.924.00.1%0.2%0.33%0.5%1%2%3.33%5%10%20%25702250202018301530124010308686133921.3.4泥沙月亮湾一级水电站枢纽处没有实测泥沙资料，但因月亮湾一级电站枢纽与昌马堡流域控制面积相差很小，所以本次泥沙计算直接采用昌马堡的泥沙资料。月亮湾一级水电站多年平均悬移质输沙量为317万t，推移质用推悬比0.2计算，推移质为63.4万t，按5～9月占年输沙量的比例分配到5～9月，月亮湾一级水电站坝址处多年平均输沙量为380.4万t。1.3.5冰情以昌马堡水文站观测的冰情纪录中，河水几乎每年冬季都要封冻，一般10...
