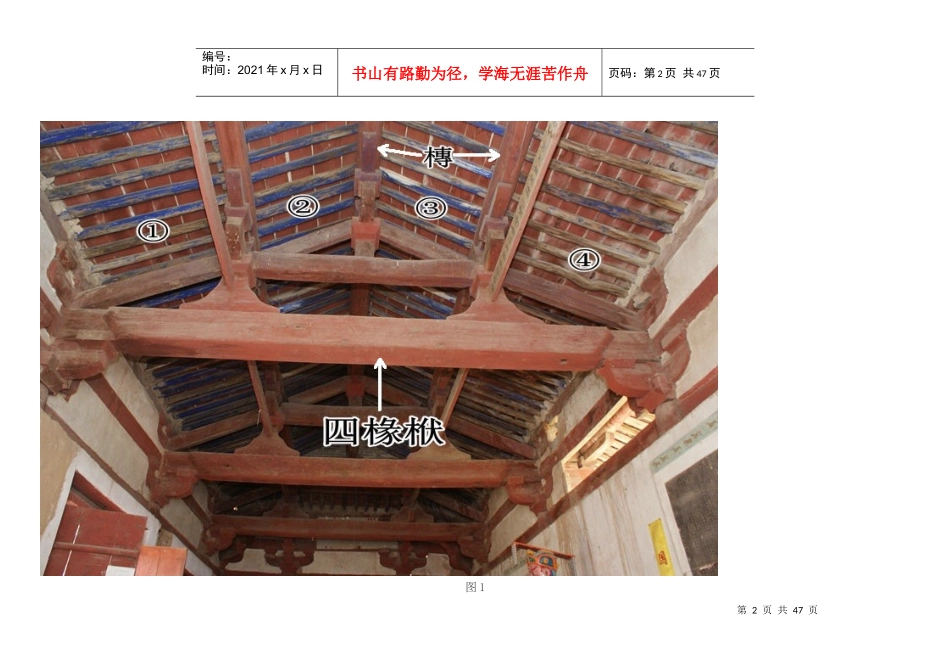

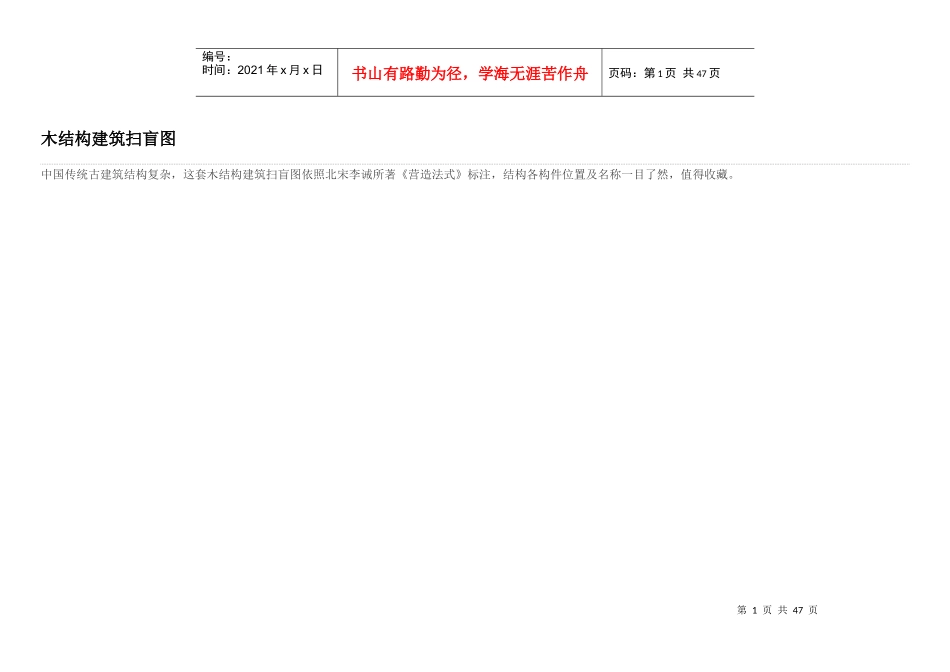

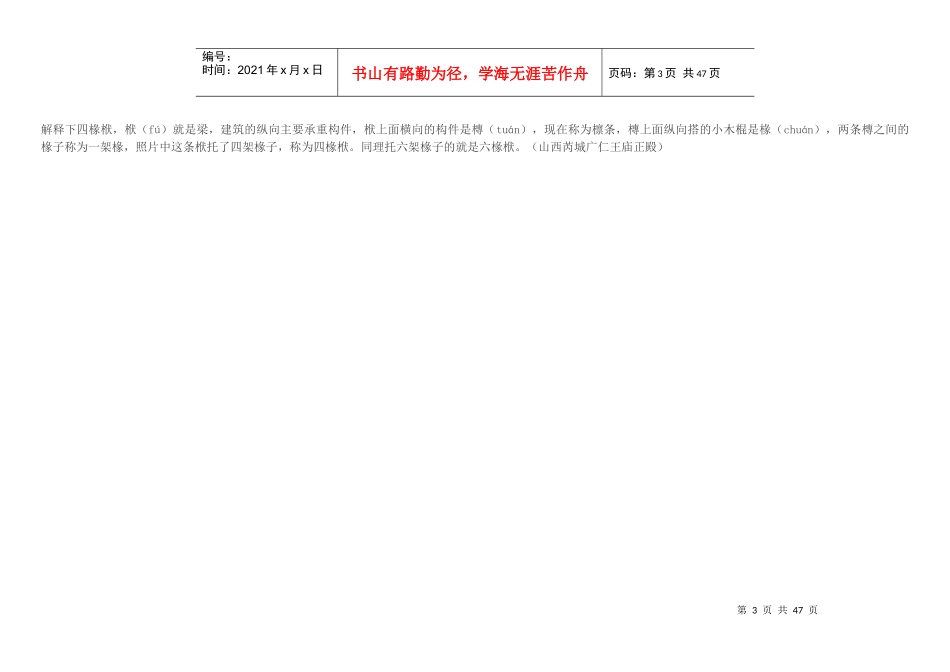

第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共47页木结构建筑扫盲图中国传统古建筑结构复杂，这套木结构建筑扫盲图依照北宋李诫所著《营造法式》标注，结构各构件位置及名称一目了然，值得收藏。第2页共47页第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页图1第3页共47页第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共47页解释下四椽栿，栿（fú）就是梁，建筑的纵向主要承重构件，栿上面横向的构件是槫（tuán），现在称为檩条，槫上面纵向搭的小木棍是椽（chuán），两条槫之间的椽子称为一架椽，照片中这条栿托了四架椽子，称为四椽栿。同理托六架椽子的就是六椽栿。（山西芮城广仁王庙正殿）第4页共47页第3页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共47页图2第5页共47页第4页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共47页还是刚才那梁架，主要构件的名称都标了出来，大家可以按图索骥。各代在构件的样式和使用上会有区别，这些区别是根据建筑形式断代的主要依据，但整体构架千年没变。（山西芮城广仁王庙正殿）第6页共47页第5页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共47页图3第7页共47页第6页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共47页脊槫：屋架最高处的槫，位于正脊下叉手：脊槫两侧，平梁之上的斜撑平梁：又称平栿，梁架结构里最上层的梁，长两椽，其上蜀柱、叉手承托脊槫（山西芮城广仁王庙正殿）第8页共47页第7页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共47页图4第9页共47页第8页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共47页这是一张六椽栿的结构图，六椽栿即托六架椽的梁。六椽栿以上用平梁和劄牵错落搭配，托举出房子的山间尖，早期木结构中用六椽檐栿通搭的实例很少，这个梁架结构来自山西平顺淳化寺正殿劄牵：长一椽的梁第10页共47页第9页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共47页图5第11页共47页第10页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共47页古建筑的梁架结构有多种组合，这也是一座六椽檐栿通搭的建筑，结构与上图有很大不同，六椽栿上用四椽栿，四椽栿上用平梁（两椽），逐层递减，形成中国式房屋的山尖（山西泽州西四义普觉寺）第12页共47页第11页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共47页图6第13页共47页第12页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共47页阑额是柱头间的联系构件，安装于柱头，上皮与柱齐平，有些建筑柱子最下端也有一道这样的联系构件，称为“地栿”。普拍方安装于柱头阑额之上，压于栌枓之下。普拍方与阑额的断面呈“T”字形。早期建筑一般不用普拍方，现存十几座唐和五代建筑中只有平顺大云院弥陀殿使用了普拍方，宋以后开始应用广泛。（山西沁县大云院正殿）第14页共47页第13页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共47页图7第15页共47页第14页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第15页共47页铺作是由斗拱组成的构造单元，分为三种，立于柱头的称柱头铺作；立于两柱之间阑额或普拍方上的是补间铺作，立于转角处角柱上的叫转角铺作。附图是座歇山顶建筑，前檐可见两朵柱头铺作、三朵补间铺作、两朵转角铺作。如果是悬山顶，则没有转角铺作。（山西沁县普照寺正殿）第16页共47页第15页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第16页共47页图8第17页共47页第16页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第17页共47页这张示意图是七铺作，铺作数=出跳数+3，上图双抄双昂出四跳是四层，另加栌枓、耍头、...
