李桥施工组织设计(开工报告）VIP免费

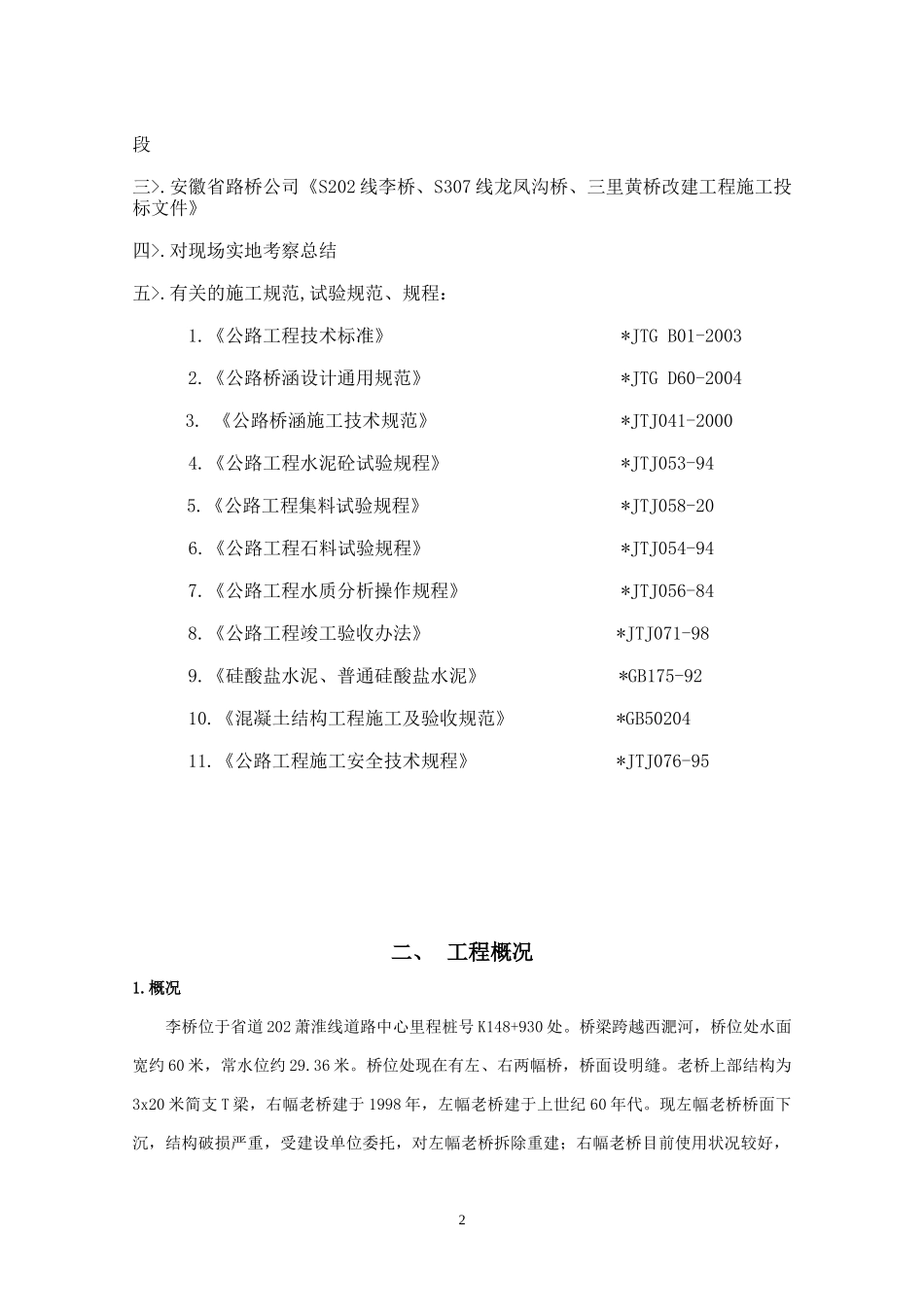

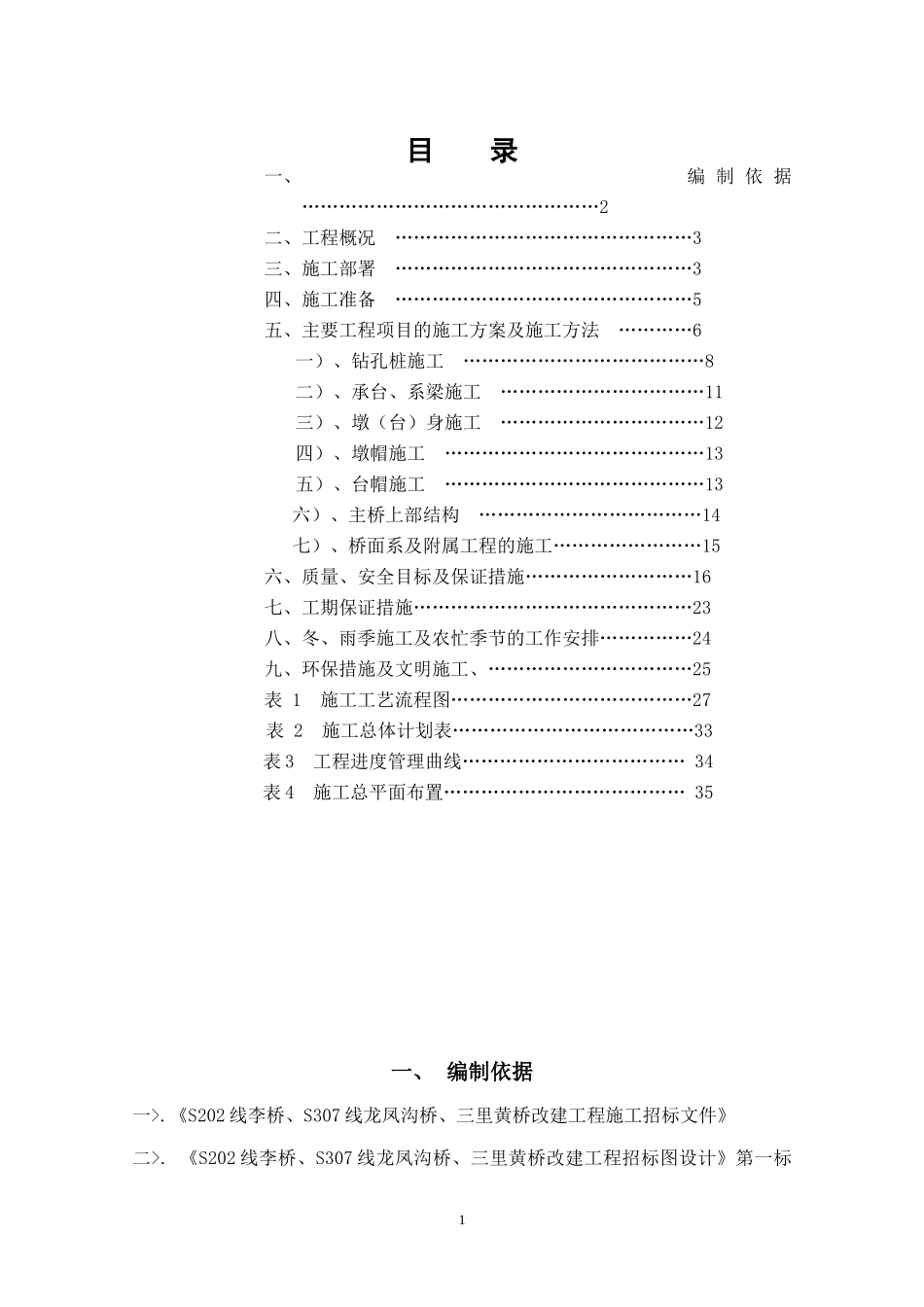

目录一、编制依据…………………………………………2二、工程概况…………………………………………3三、施工部署…………………………………………3四、施工准备…………………………………………5五、主要工程项目的施工方案及施工方法…………6一）、钻孔桩施工…………………………………8二）、承台、系梁施工……………………………11三）、墩（台）身施工……………………………12四）、墩帽施工……………………………………13五）、台帽施工……………………………………13六）、主桥上部结构………………………………14七）、桥面系及附属工程的施工……………………15六、质量、安全目标及保证措施………………………16七、工期保证措施………………………………………23八、冬、雨季施工及农忙季节的工作安排……………24九、环保措施及文明施工、……………………………25表1施工工艺流程图…………………………………27表2施工总体计划表…………………………………33表3工程进度管理曲线………………………………34表4施工总平面布置…………………………………35一、编制依据一>.《S202线李桥、S307线龙凤沟桥、三里黄桥改建工程施工招标文件》二>.《S202线李桥、S307线龙凤沟桥、三里黄桥改建工程招标图设计》第一标1段三>.安徽省路桥公司《S202线李桥、S307线龙凤沟桥、三里黄桥改建工程施工投标文件》四>.对现场实地考察总结五>.有关的施工规范,试验规范、规程：1.《公路工程技术标准》*JTGB01-20032.《公路桥涵设计通用规范》*JTGD60-20043.《公路桥涵施工技术规范》*JTJ041-20004.《公路工程水泥砼试验规程》*JTJ053-945.《公路工程集料试验规程》*JTJ058-206.《公路工程石料试验规程》*JTJ054-947.《公路工程水质分析操作规程》*JTJ056-848.《公路工程竣工验收办法》*JTJ071-989.《硅酸盐水泥、普通硅酸盐水泥》*GB175-9210.《混凝土结构工程施工及验收规范》*GB5020411.《公路工程施工安全技术规程》*JTJ076-95二、工程概况1.概况李桥位于省道202萧淮线道路中心里程桩号K148+930处。桥梁跨越西淝河，桥位处水面宽约60米，常水位约29.36米。桥位处现在有左、右两幅桥，桥面设明缝。老桥上部结构为3x20米简支T梁，右幅老桥建于1998年，左幅老桥建于上世纪60年代。现左幅老桥桥面下沉，结构破损严重，受建设单位委托，对左幅老桥拆除重建；右幅老桥目前使用状况较好，2完全利用。新建桥梁与右幅老桥对孔布置，上部结构采用3x20米装配式部分预应力混凝土T型连续梁。2.设计技术标准设计标准：设计基准期100年，设计荷载公路II级，抗震设防VII度，桥梁新建桥面宽度8.61米，利用老桥宽度8.39米，桥梁全宽17.0米，设计洪水频率1/100。。3.地质桥位处地层分别为素填土、亚粘土、亚砂土亚粘土互层、粉砂、亚粘土亚砂土互层。三、施工部署1.项目管理组织机构的设置本合同段工程按项目法组织施工，成立S202线李桥、S307线龙凤沟桥、三里黄桥改建工程第1合同段项目经理部，项目经理部下设作业层——各种专业工程施工队。项目管理组织机构见施工组织机构框图。施工组织机构框图3说明：合同管理部负责合同的管理；财务部负责财务与结算；生产调度室负责生产调度；综合事务部负责行政管理、地方关系的协调；设备保障部负责机械、设备、车辆管理；材料供应部负责材料管理与供应；工程部负责技术与生产；技术质量部负责测量、试验、质量等；安全生产部负责施工安全管理、记录。桥梁施工队负责桥梁的维修、拆除以及重建等施工。2.施工队伍部署及施工任务划分、人员配备4项目经理项目副经理项目总工程师合同管理部财务部生产调度室中心试验室设备保障部测量计算中心综合事务部材料供应部计划统计部桥梁施工队工程部技术质量部环保监控室安全生产部本合同段工程采用专业工程队伍施工，按照“科学组织、合理部署、优质高效”的原则布署施工队伍；共设桥梁一个施工队，负责本标段的响李桥的全部工程的施工。3.临时工程规划3.1施工便道由于本工程为老桥改建工程，原有桥梁可作为施工便道使用，在施工过程中应注意对老桥的保护及交通安全。3.2临时供电、临时供水、临时通讯本合同段地...
