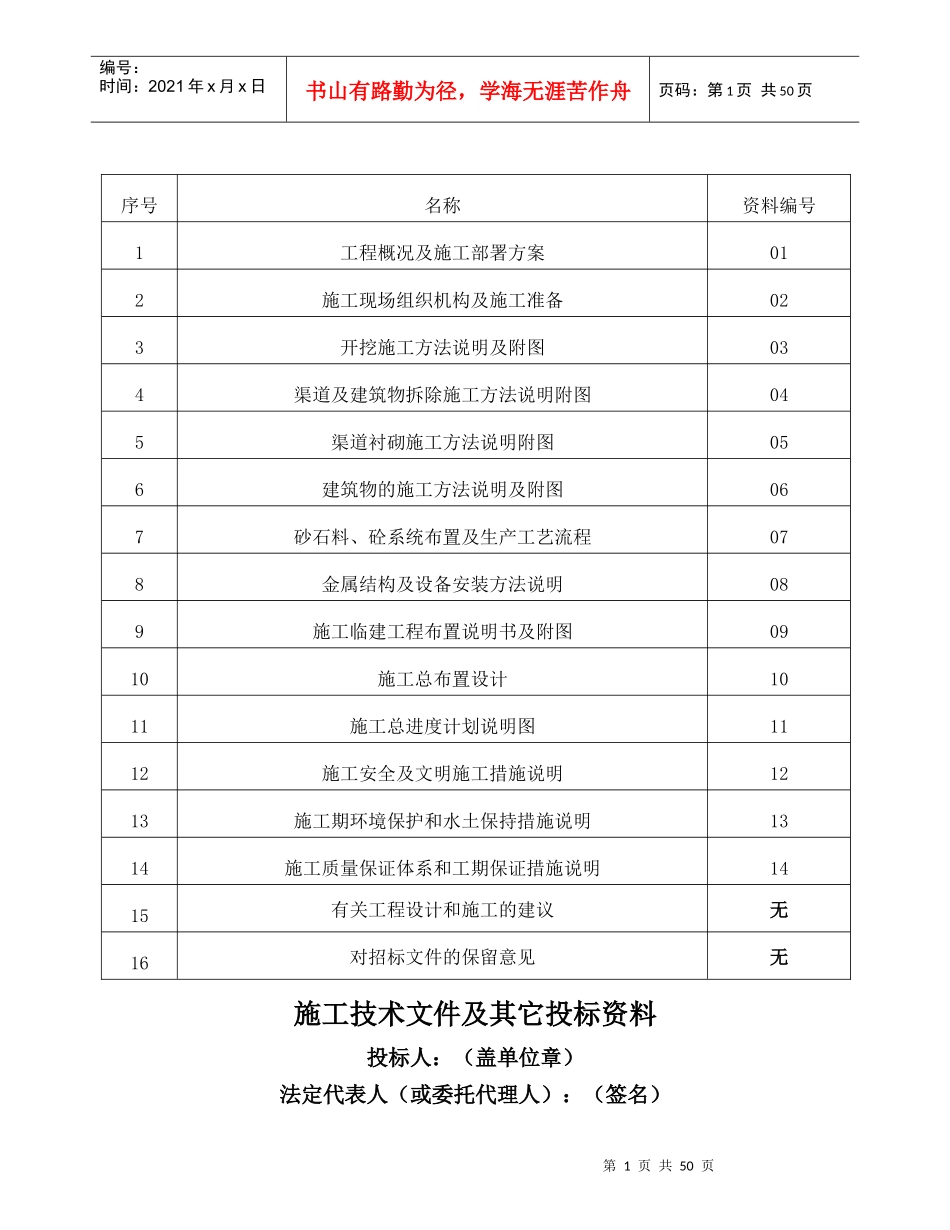

第1页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共50页施工技术文件及其它投标资料投标人：（盖单位章）法定代表人（或委托代理人）：（签名）序号名称资料编号1工程概况及施工部署方案012施工现场组织机构及施工准备023开挖施工方法说明及附图034渠道及建筑物拆除施工方法说明附图045渠道衬砌施工方法说明附图056建筑物的施工方法说明及附图067砂石料、砼系统布置及生产工艺流程078金属结构及设备安装方法说明089施工临建工程布置说明书及附图0910施工总布置设计1011施工总进度计划说明图1112施工安全及文明施工措施说明1213施工期环境保护和水土保持措施说明1314施工质量保证体系和工期保证措施说明1415有关工程设计和施工的建议无16对招标文件的保留意见无第2页共50页第1页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共50页2006年11月12日01工程概况及施工部署方案1、工程概况我方已对本工程的地质条件、设计条件、工程环境条件、施工条件等有了明确的认识和了解。据此，我方精心编制了施工组织设计。1.1工程概况：西营灌区位于武威市西南30km，上由石羊河的支流西营出口后引水灌溉的大型灌区。1.2工程地质概况：工程区位于甘肃河西走廊东段的武威凹陷盆地内，武威盆地南部为祁连山基岩中、高山区，高程一般约2100～2200m，相对高差约400～600m。北部高程约1750～1870m，相对高差约200～350m。工程区内广泛发布第四系地层，前第四系地层主要露于南部山区。主要有中下寒武系统、石岩系、中下侏罗纪、下白垩统及上第三系地层。工程区主要为第四系地层，第四系地层分布范围广，厚度大，由老到新分别为下更新统（Q1）、中更新统（Q2）、上更新统（Q3）、全新统（al-plQ4）。工程区在大地构造上属走廊过渡带的武威凹陷盆地区，南侧以断裂与北祁连褶皱带衔接。工程区西营二干渠地震动峰值加速度为0.20g，特征周期为0.40s，地震基本烈度为Ⅷ度。灌区位于石羊河流域各河冲洪积扇上，洪积扇上部覆盖约0.5～2.5m的砂壤土，下部岩性为（al-plQ4）冲洪积砂砾卵石层，砾卵石成分以花岗岩、砂岩为主，结构较密实，天然密度2.02g/cm3，变形模量40～50Mpa，承载力0.35～0.40Mpa。1.3建筑材料：本次选定苗家庄砂砾石料场、张斌庄砂砾石料场、马家庄砂砾石料场、永宁堡砂砾石料场、双城砂砾石料场、三岔口砂砾石料场6处砂砾石料场。砂砾石储量及物理学指标均能满足本工程的需要。块石料场位于渠首右岸山坡，及人工采集，其块石质量及储量均能满足设计要求。1.4交通条件：1.4.1对外交通条件：主要利用国道312线，主要公路里程如下：灌区～武威20～40km，武威～兰州280km（国道312线）。距本工程最近的铁路货运站为武南，位于兰新铁路线上，外来物资及外购设备可于武南站卸货。均可满足本工程对外交通的需要。1.4.2场内交通条件：根据施工需要修建临时施工道路。1.5水文气象条件：据武威气象站观测资料：年平均气温为7.7℃，多年平均蒸发量2021mm，降雨量158.4mm，多年平均无霜期206天，最大冻土深度1.42m。设计条件：第3页共50页第2页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共50页二干三支渠：总长2960m，拆除重建长度1700m，渠底修整长度1260m。二干四支渠：总长2160m，拆除重建长度1230m，渠底修整长度930m。二干五支渠：总长2850m，拆除重建长度2490m，渠底修整长度360m。以上为本工程的概况、水文、地质、气象、交通、设计等资料。本工程发包方计划开工时间为2006年12月，计划工期9个月。我方接到监理工程师开工通知后即刻组织施工队伍进场，主体工程计划竣工时间为2007年7月15日，完成全部工程为2006年10月15日，根据我局在完成张、临、高三县市黑河节水工程项目的经验，工程的施工建设必须满足灌溉要求，工程的施工有效期必须在灌溉制度前提下进行合理安排，我方有能力确保在合同要求的工期内，圆满完成在所有工程施工任务。2、施工部署1、施工安排本标段划分三个支渠9个施工段，计划组建9个施工队施工，进行平行施工。2、劳动力组合本工程施工有其不同于其他工程施工的特点：①工期短，在...
