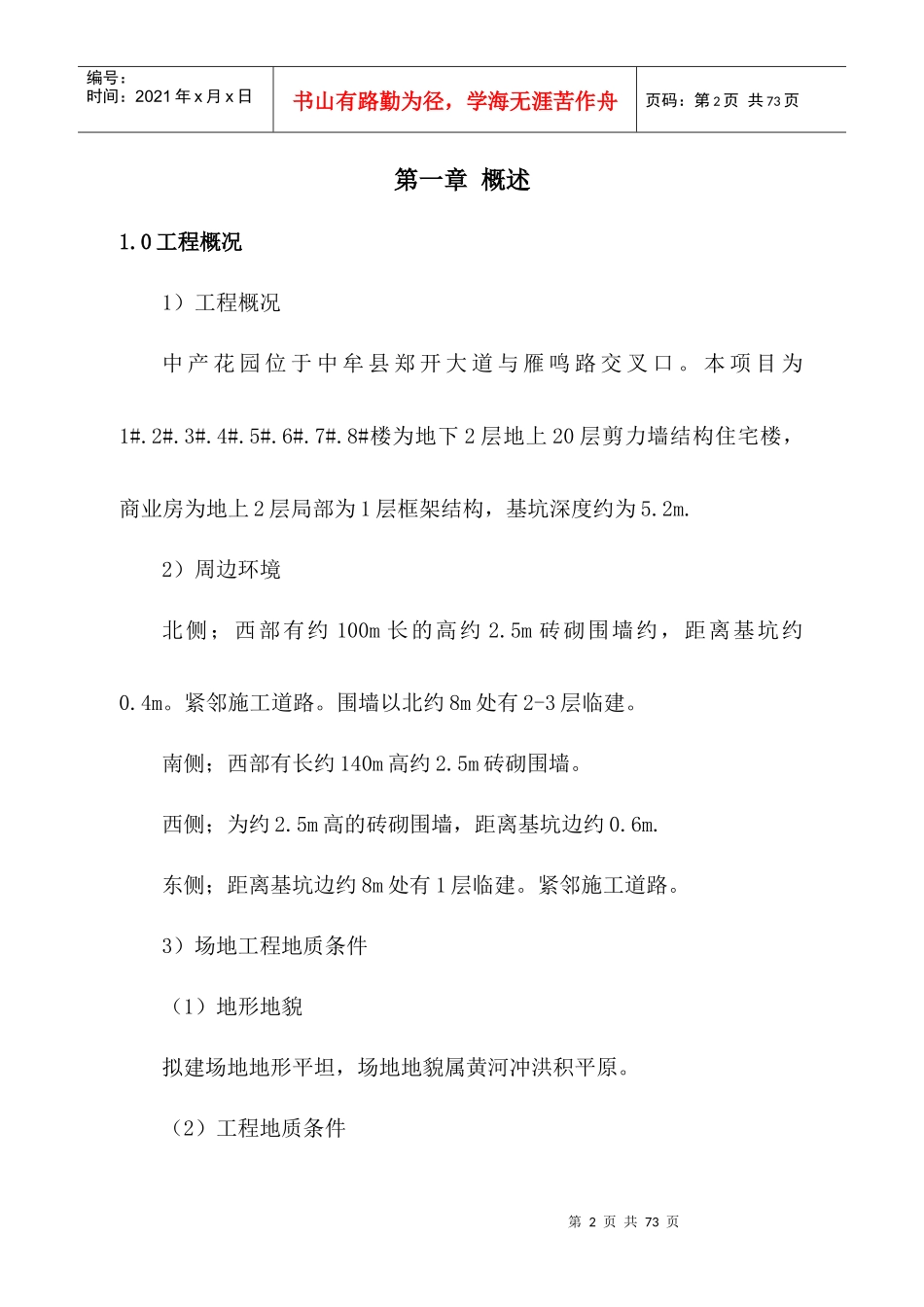

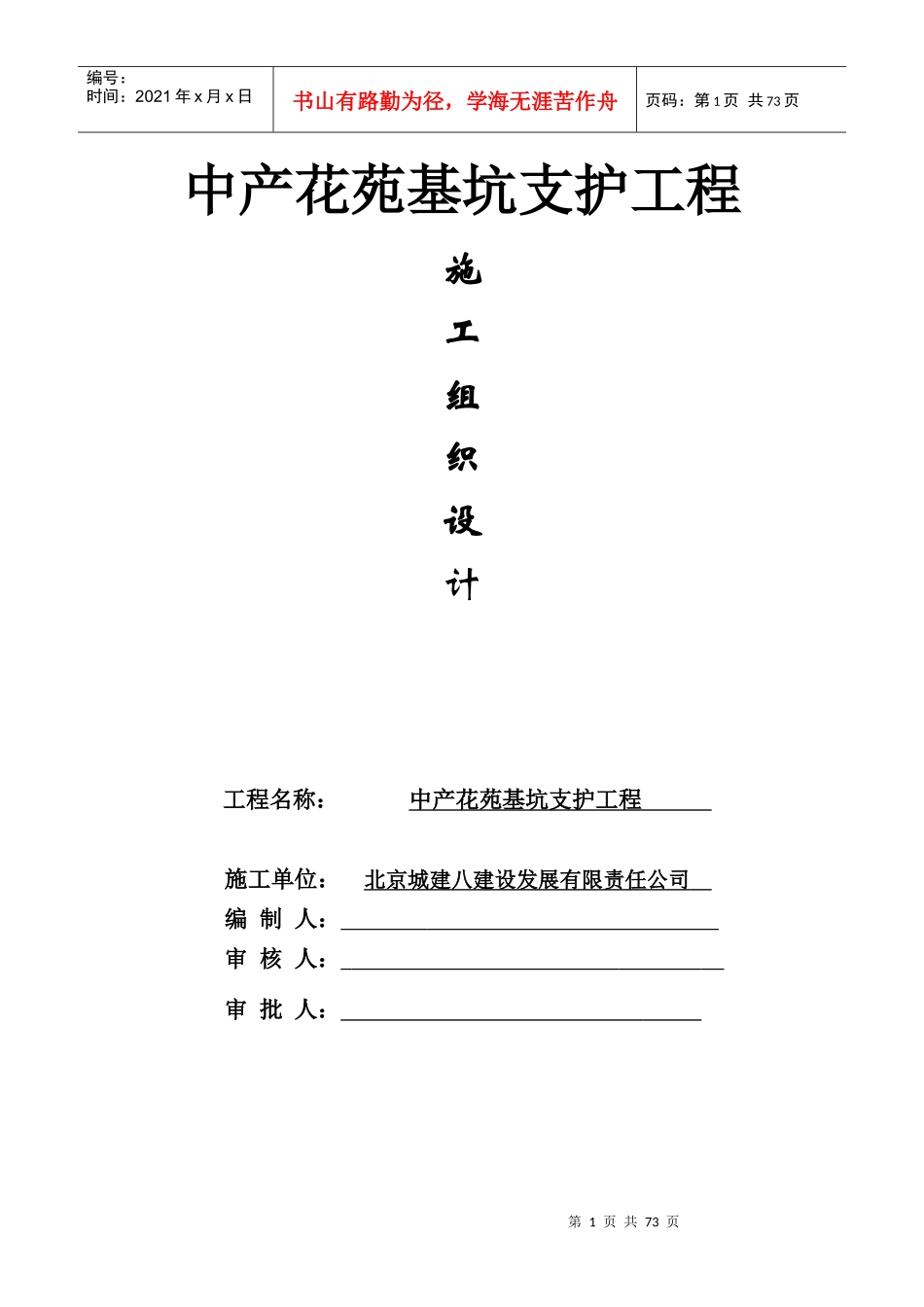

第1页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共73页中产花苑基坑支护工程施工组织设计工程名称：中产花苑基坑支护工程施工单位：北京城建八建设发展有限责任公司编制人：审核人：审批人：第2页共73页第1页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共73页第一章概述1.0工程概况1）工程概况中产花园位于中牟县郑开大道与雁鸣路交叉口。本项目为1#.2#.3#.4#.5#.6#.7#.8#楼为地下2层地上20层剪力墙结构住宅楼，商业房为地上2层局部为1层框架结构，基坑深度约为5.2m.2）周边环境北侧；西部有约100m长的高约2.5m砖砌围墙约，距离基坑约0.4m。紧邻施工道路。围墙以北约8m处有2-3层临建。南侧；西部有长约140m高约2.5m砖砌围墙。西侧；为约2.5m高的砖砌围墙，距离基坑边约0.6m.东侧；距离基坑边约8m处有1层临建。紧邻施工道路。3）场地工程地质条件（1）地形地貌拟建场地地形平坦，场地地貌属黄河冲洪积平原。（2）工程地质条件第3页共73页第2页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共73页地基土按岩性及力学特征分层从上到下分层描述如下：第①层：粉土（Q4al+pl），黄褐色，稍湿，稍密，无光泽反应，干强度低，韧性低。上部30cm左右含有大量植物根系。层厚0.80-2.50m,平均厚度1.56m。第②层：粉砂（Q4al+pl)，浅灰色，饱和，稍密，主要成份以石英、长石为主，含有少量暗色矿物。层厚2.20-3.40m,平均厚度2.70m。第③层：粉质粘土夹粉砂（Q4al+pl），褐黄色-灰黄色，可塑。切面稍有光滑，干强度中等，韧性中等。含黑色铁锰质斑点。粉砂：浅灰色，饱和，中密。主要成份以石英、长石为主，含有少量暗色矿物。层厚1.20-3.00m,平均厚度1.81m。第层：粉土（Q4al+pl），黄褐色，湿，稍密-中密，摇振反应中等，无光泽反应，干强度低，韧性低。层厚1.50-4.00m,平均厚度2.76m。第层：粉砂（Q4al+pl），浅灰色，饱和，中密。主要成份以石英、长石为主，含有少量暗色矿物。层厚8.60-11.00m,平均厚度9.79m。（3）水文地质条件第4页共73页第3页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共73页本工程勘察期间量测的潜水水位在地面以下6.1-6.2m，地下水位（潜水）年变幅5m，历史最高水位取1.0m，结合区域抽水试验资料，上部潜含水层的综合渗透系数取k=0.5m/d，下部含水层（粉砂、细砂）的综合渗透系数取k=8.0m/d。（4）设计采用土层参数表设计采用土层参数(见表1)。表1基坑工程设计参数采用值层号土层名称重度(kN/m3)C(kPa)Ф(°)厚度(m)地基承载力(kPa)锚固体侧阻力(kPa)压缩模量（MPa）1粉土18.114.213.61.56110506.22粉砂18.32.032.02.701305011.53粉粘夹粉砂18.915.019.71.81130415.24粉土19.014.016.12.76130558.25粉砂18.52.030.09.791406513.0第二章基坑支护、降水方案设计2.0设计依据1）《建筑地基基础设计规范》（GB50007－2011）2）《建筑地基基础工程施工质量验收规范》（GB50202-2002）第5页共73页第4页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共73页3）《建筑基坑支护技术规程》（JGJ120-2012）4）《建筑桩基技术规范》（JGJ94－2008）5）《建筑基坑工程监测技术规范》（GB50497-2009）6）《建筑施工土石方工程安全技术规范》（JTJ180-2009）7）《锚杆喷射混凝土支护技术规范》（GB50086-2001）8）《复合土钉墙基坑支护技术规范》（GB50739-2011）9）《混凝土结构设计规范》（GB50010-2010）10）《郑州中产花苑岩土工程勘察报告》（详细勘察）【河南工程水文地质勘察院有限公司，二零一二年六月】11）、业主提供的相关图纸2.1要点分析与方案选择2.1．1要点分析拟建中产花苑项目工程场地位于河南省郑州市中牟县郑开大道与雁鸣路交叉口北侧，本项目为1#、2#、3#、4#、5#、6#、7#、8#楼为地下2层地上20层剪力墙结构住宅楼，商业房为地上2层局部为1层框架结构，基坑深度约为4.92m。拟建场地地形平坦，场地地貌属黄河冲洪积平原。2.1.2基坑侧壁安全等级的确定第6页共73页第5页共73页编号：时间：2021年x月x日书山有路...
