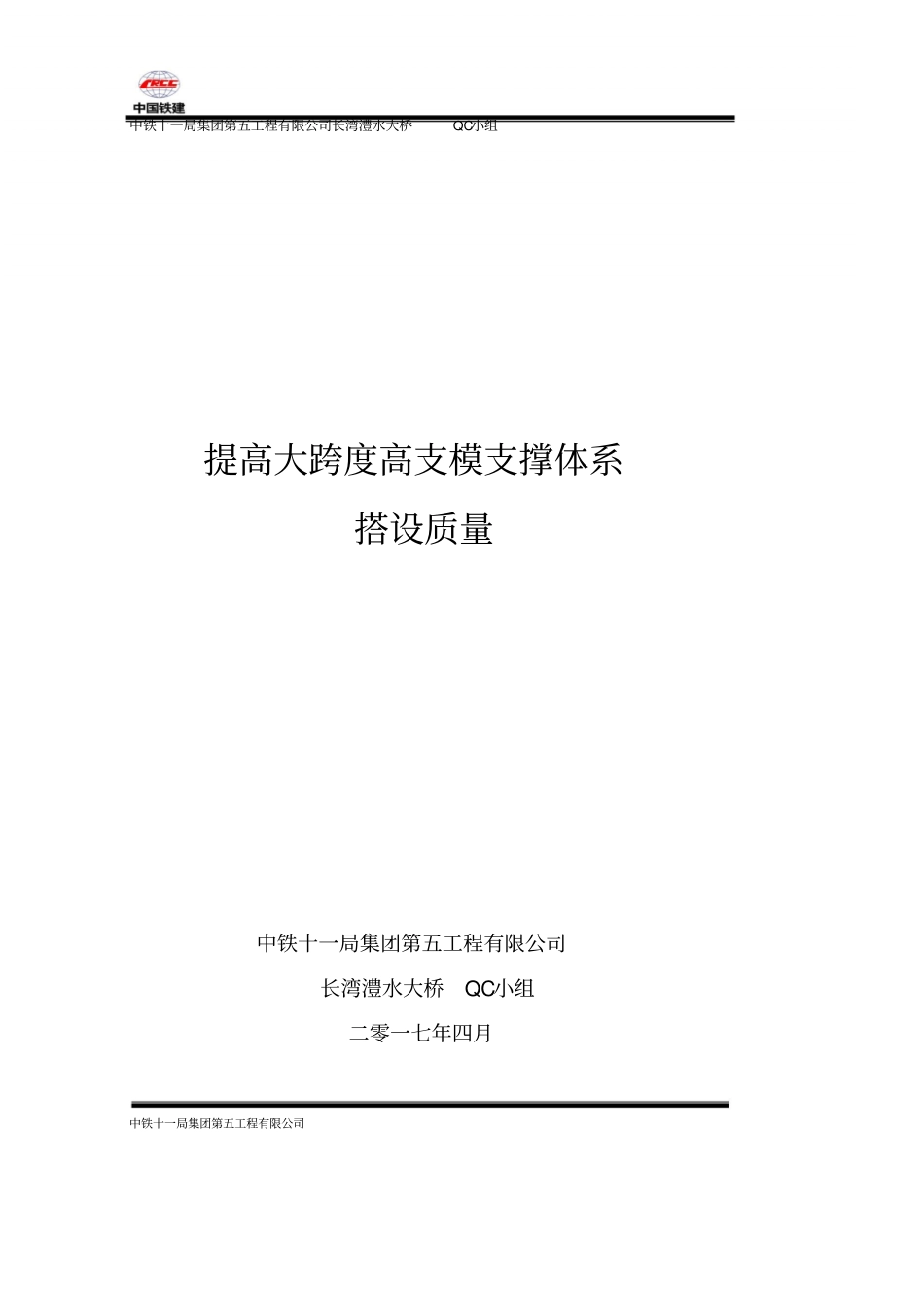

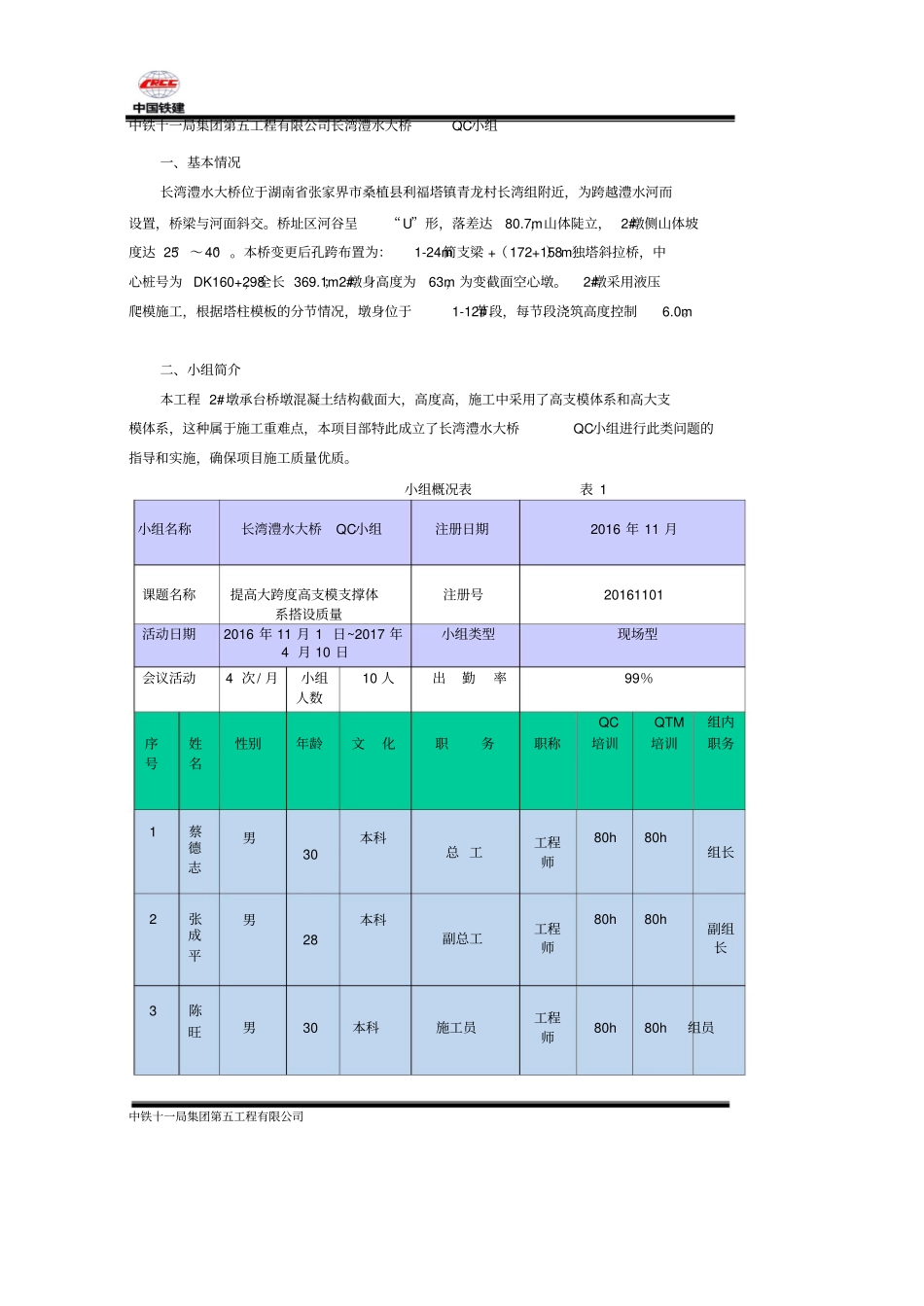

中铁十一局集团第五工程有限公司长湾澧水大桥QC小组提高大跨度高支模支撑体系搭设质量中铁十一局集团第五工程有限公司长湾澧水大桥QC小组二零一七年四月中铁十一局集团第五工程有限公司中铁十一局集团第五工程有限公司长湾澧水大桥QC小组中铁十一局集团第五工程有限公司中铁十一局集团第五工程有限公司长湾澧水大桥QC小组一、基本情况长湾澧水大桥位于湖南省张家界市桑植县利福塔镇青龙村长湾组附近，为跨越澧水河而设置，桥梁与河面斜交。桥址区河谷呈“U”形，落差达80.7m，山体陡立，2#墩侧山体坡度达25°～40°。本桥变更后孔跨布置为：1-24m简支梁+（172+158）m独塔斜拉桥，中心桩号为DK160+298，全长369.1m；2#墩身高度为63m，为变截面空心墩。2#墩采用液压爬模施工，根据塔柱模板的分节情况，墩身位于1-12#节段，每节段浇筑高度控制6.0m。二、小组简介本工程2#墩承台桥墩混凝土结构截面大，高度高，施工中采用了高支模体系和高大支模体系，这种属于施工重难点，本项目部特此成立了长湾澧水大桥QC小组进行此类问题的指导和实施，确保项目施工质量优质。小组概况表表1小组名称长湾澧水大桥QC小组注册日期2016年11月课题名称提高大跨度高支模支撑体注册号20161101系搭设质量活动日期2016年11月1日~2017年小组类型现场型4月10日会议活动4次/月小组10人出勤率99％人数QCQTM组内序姓性别年龄文化职务职称培训培训职务号名1蔡德志男本科30总工工程师80h80h组长2张成平男本科28副总工工程师80h80h副组长3陈旺男30本科施工员工程师80h80h组员中铁十一局集团第五工程有限公司中铁十一局集团第五工程有限公司长湾澧水大桥QC小组4王国章男40本科质量员工程师80h80h组员5蒋翱男27本科设备员助理工程师80h80h组员6史章男30本科物资员助理工程80h80h组员华师7葛站男33本科试验员助理工程80h80h组员军师8吕超男30本科测量员助理工程80h80h组员武师9张启男28本科技术员助理工程80h80h组员兵师10甘宇男27本科技术员助理工程师80h80h组员三、选择理由1、质量方面：刷漆后的钢管观缺陷被油漆掩饰，使用过程中会发现有一堆被工人丢弃在一边有缺陷的钢管，如内部锈蚀过多的、扭曲次数过多的、甚至有开裂的，检查钢管较多，难以保证搭设的钢管都是无缺陷的，质量隐患堪忧。中铁十一局集团第五工程有限公司中铁十一局集团第五工程有限公司长湾澧水大桥QC小组3、施工重难点：搭设高度超过8米高支模体系，搭设脚手架高度大，施工过程危险源多，钢管质量和支撑安全保证100%合格很难；施工过程中模板、钢管、水电等班组交叉施工频繁，施工面积大，搭设好的支撑体系常被班组施工人员抽取和破坏使用，支撑体系完整性保存很难。4、评优方面：建设单位要求必须创建省部优质工程奖项。5、公司要求：贯彻公司质量与安全管理标准，确保一次性施工合格，为创优和标准化施工奠基基础。选定课题：提高大跨度高支模支撑体系搭设质量四、现状调查小组采用案列分析的方法对现状进行解析,以已经施工的2#墩搭设钢管来分析，抽查500点，根据调查点数进行统计合格点数430个，不合格点数70个，合格率为86%，具体情况如下表：地下室区域模板支撑体系施工质量（问题）调查频数统计表表2序号存在问题问题频数累计频率频率（%）累计频率1连柱、梁杆搭设位置混乱353550.050.02纵横、立杆搭设间距偏差大245934.384.33顶托使用4635.7904斜撑搭设4675.795.7中铁十一局集团第五工程有限公司中铁十一局集团第五工程有限公司长湾澧水大桥QC小组5其它3704.31006合计70/100/制表：甘宇日期：2016年11月31日从排列图可以看出，主要质量问题是连柱、梁杆搭设位置混乱与纵横、立杆搭设间距偏差大，占70个不合格问题的84.3%；占500个检查点中合格率为86%，未超过正常水平率90%。因此，QC小组以这两个问题作为重点解决的问题。五、设定目标及可行性分析公司领导高度重视，为完成本工程施工重难点，从人力、物力上全面支持，为目标的实现提供了坚实的技术后盾。本项目经理部与业主联合邀请重庆大学建筑工程教授进入项目进行指导授课，优化了模板支撑搭设技术，提高了施工方案可实施性。要求：立杆和纵横杆符合模板支撑专项方案要求，间距≤900m...
