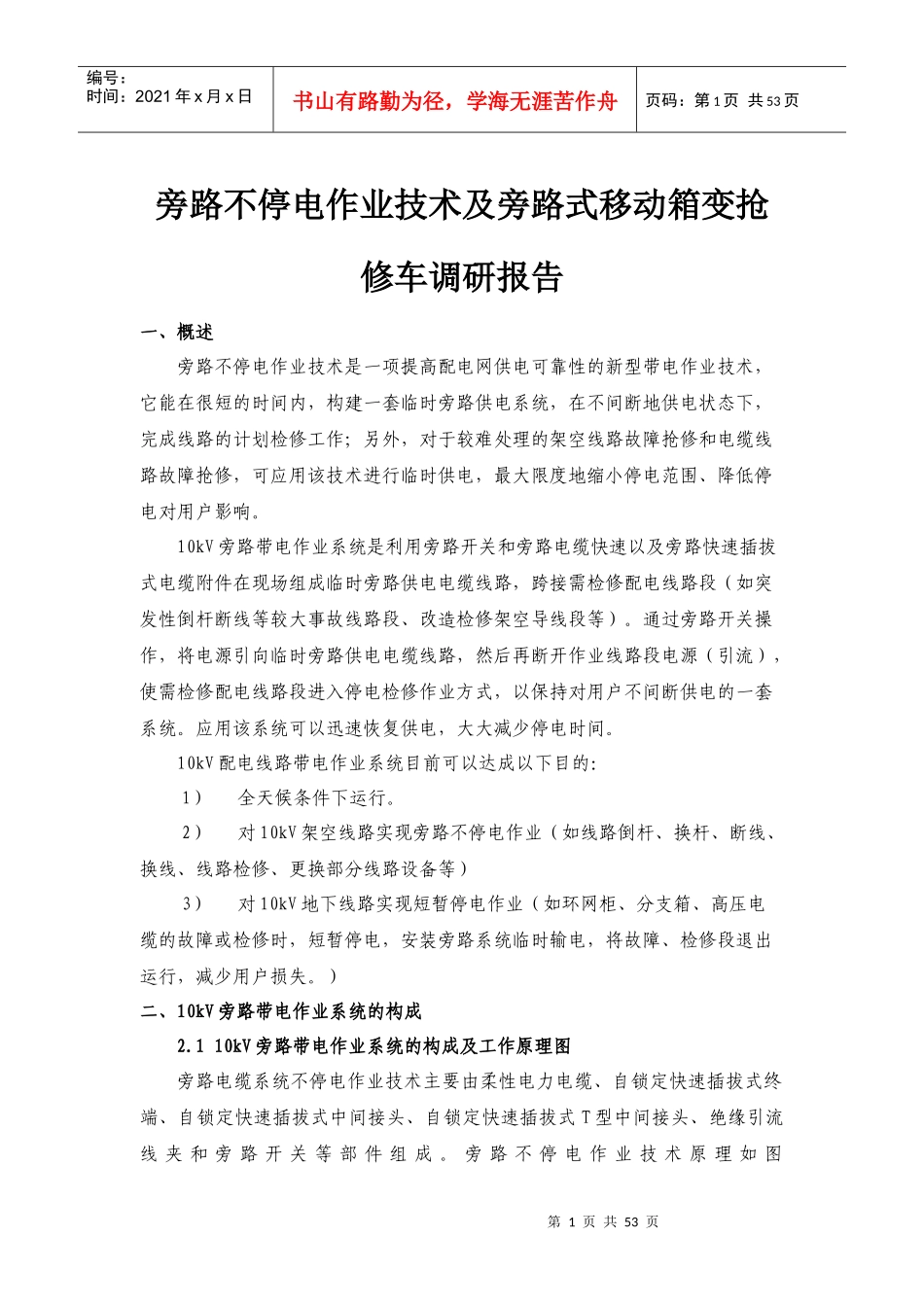

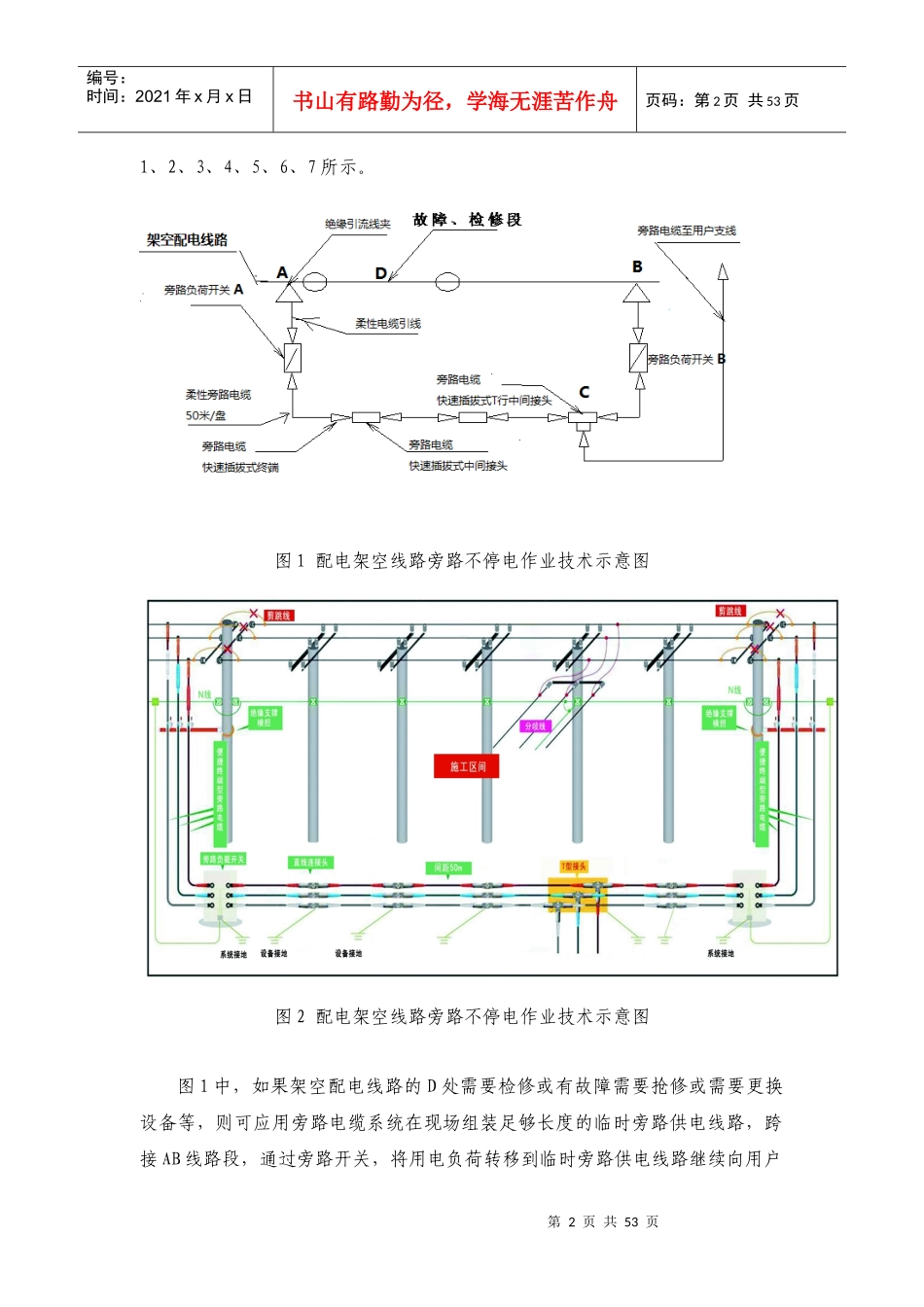

第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共53页旁路不停电作业技术及旁路式移动箱变抢修车调研报告一、概述旁路不停电作业技术是一项提高配电网供电可靠性的新型带电作业技术，它能在很短的时间内，构建一套临时旁路供电系统，在不间断地供电状态下，完成线路的计划检修工作；另外，对于较难处理的架空线路故障抢修和电缆线路故障抢修，可应用该技术进行临时供电，最大限度地缩小停电范围、降低停电对用户影响。10kV旁路带电作业系统是利用旁路开关和旁路电缆快速以及旁路快速插拔式电缆附件在现场组成临时旁路供电电缆线路，跨接需检修配电线路段（如突发性倒杆断线等较大事故线路段、改造检修架空导线段等）。通过旁路开关操作，将电源引向临时旁路供电电缆线路，然后再断开作业线路段电源（引流），使需检修配电线路段进入停电检修作业方式，以保持对用户不间断供电的一套系统。应用该系统可以迅速恢复供电，大大减少停电时间。10kV配电线路带电作业系统目前可以达成以下目的：1）全天候条件下运行。2）对10kV架空线路实现旁路不停电作业（如线路倒杆、换杆、断线、换线、线路检修、更换部分线路设备等）3）对10kV地下线路实现短暂停电作业（如环网柜、分支箱、高压电缆的故障或检修时，短暂停电，安装旁路系统临时输电，将故障、检修段退出运行，减少用户损失。）二、10kV旁路带电作业系统的构成2.110kV旁路带电作业系统的构成及工作原理图旁路电缆系统不停电作业技术主要由柔性电力电缆、自锁定快速插拔式终端、自锁定快速插拔式中间接头、自锁定快速插拔式T型中间接头、绝缘引流线夹和旁路开关等部件组成。旁路不停电作业技术原理如图第2页共53页第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共53页1、2、3、4、5、6、7所示。图1配电架空线路旁路不停电作业技术示意图图2配电架空线路旁路不停电作业技术示意图图1中，如果架空配电线路的D处需要检修或有故障需要抢修或需要更换设备等，则可应用旁路电缆系统在现场组装足够长度的临时旁路供电线路，跨接AB线路段，通过旁路开关，将用电负荷转移到临时旁路供电线路继续向用户第3页共53页第2页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共53页不间断供电、通过T型中间接头在C处同时向用户分支线路供电。然后，操作人员在实际上已经停电的AB段架空线路区域中进行检修作业、抢修作业或更换设备作业。图3旁路式移动箱变抢修车应用于架空线旁路不停电作业技术示意图图3中，如果架空配电线路需要检修或有故障需要抢修或需要更换设备等，则可应用旁路电缆系统在现场组装足够长度的临时旁路供电线路，跨接检修或故障线路段，以旁路式移动箱变抢修车的车载高压柜作为配电线路断联点，组合成旁路电缆不停电作业系统。图4：使用移动箱变抢修车进行临时供电（架空线取电）接线示意图图4中，利用特殊的线夹和引下电缆从架空线取电，通过移动箱变抢修车第4页共53页第3页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共53页内高、低压开关和变压器对用户输出电源。图5：使用移动箱变抢修车进行临时供电（环网柜取电）接线示意图图5中，利用特殊的电缆接头和引出电缆从环网柜或分支箱取电，通过移动箱变抢修车内高、低压开关和变压器对用户输出电源。图6：使用旁路电缆作业系统完成故障电缆检修及更换接线示意图图6中，假设两台环网柜之间电缆或电缆接头出现故障，需要检修或更换，则可利用带T形电缆接头（肘形）的旁路电缆、旁路负荷开关、旁路中间接头、旁路主电缆临时组成一条输电线路，跨接故障电缆线路，临时取代故障电缆进行供电。第5页共53页第4页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共53页图7：使用旁路电缆作业系统完成故障环网柜（分支箱）检修及更换示意图图7中，假设一台环网柜出现故障，需要检修或更换，则可利用带T形电缆接头（肘形）的旁路电缆、旁路负荷开关、旁路中间接头、旁路主电缆、旁路T形接头临时组成一条输电线路，跨接故障环网柜，临时取...
