日本横河DCS-CS3000组态流程(DOC40页)VIP免费

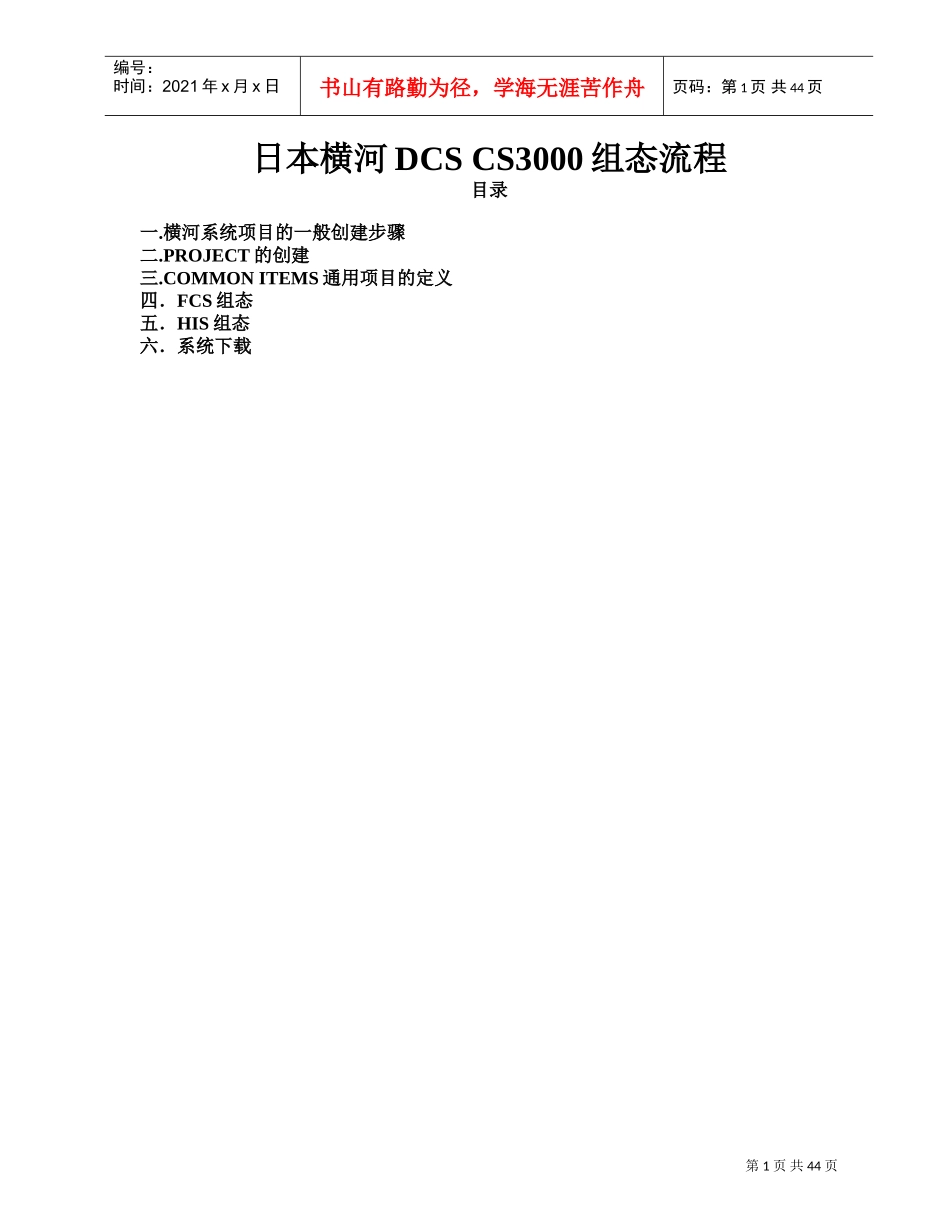

日本横河DCS-CS3000组态流程(DOC40页)_第1页
1/44
日本横河DCS-CS3000组态流程(DOC40页)_第2页
2/44

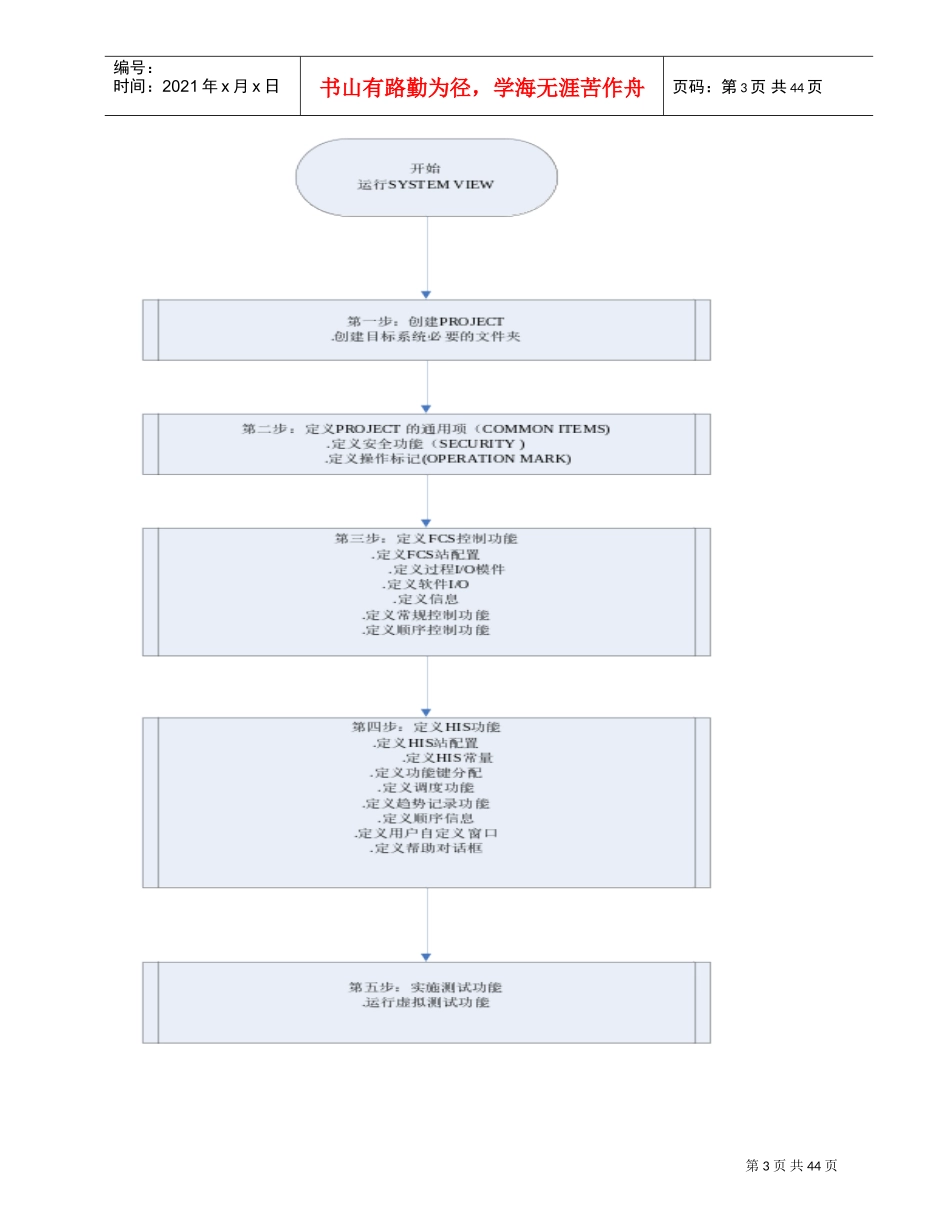

日本横河DCS-CS3000组态流程(DOC40页)_第3页
3/44
第1页共44页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共44页日本横河DCSCS3000组态流程目录一.横河系统项目的一般创建步骤二.PROJECT的创建三.COMMONITEMS通用项目的定义四.FCS组态五.HIS组态六.系统下载第2页共44页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共44页一.横河系统项目的一般创建步骤第3页共44页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共44页第4页共44页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共44页二.PROJECT的创建(详细内容参见横河文档IM33S01B30-01E)1.PROJECT的类型(1)DEFAULTPROJECT当SYSTEMVIEW第一次启动创建的项目,为缺省项目,能够对控制器进行下载。(2)CURRENTPROJECT一旦DEFAULTPROJECT项目中的一个FCS下载成功时,该项目属性自动变为CURRENTPROJECT,从而能够在线的对项目进行修改。(3)USER-DEFINEDPROJECT除以上两个类型PROJECT以外,创建的项目。此类型的项目不能对控制器进行下载,只有通过改变PROJECT属性类型为DEFAULT时,才能下载。2.创建DEFAULTPROJECT(1)启动SYSTEMVIEW(2)创建DEFAULT项目,系统提示是否创建DEFAULT项目,如图选择YES(3)填写项目概要:包括创建人、组织机构、项目信息。第5页共44页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共44页(4)项目属性填写项目的名称、项目所在的位置、项目说明以及别名。(5)创建一个FCS根据硬件配置,选择FCS的类型(STATIONTYPE)、数据库类型(DATABAETYPE)以及网络配置(包括域号、站号、VNET/IP地址)等。其中,数据库类型的选择是根据实际项目所需各种功能块的类型数量进行的。在亿利化学的乙炔、脱盐水、PVC项目中均采用AFV10D的控制器,数据库类型为EXTENDEDTYPE。第6页共44页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共44页第7页共44页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共44页(6)创建一个HIS根据硬件配置,选择HIS的类型(STATIONTYPE)以及网络配置(包括域号、站号、VNET/IP地址)等。第8页共44页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第8页共44页第9页共44页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第9页共44页(7)在SYSTEMVIEW中可以看到项目的文件夹一个项目包含3个基本的文件夹:如上图所示COMMONFCSHIS。此外FCS、HIS或其它站的创建可以通过FILE菜单中CREATENEW或通过快捷键进行创建。3.项目属性工具我们可以利用PROJECT’SATTRIBUTIONUTILITY软件,注册一个已有项目、修改已注册项目的属性或移出一个项目。第10页共44页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第10页共44页三.PROJECT文件夹下COMMONITEMS通用项目的定义本节主要介绍几个常用通用项目的组态(详见横河文档IM33S01B30-01E):.STATIONCONFIGURATIONVIEWER.SECURITYBUILDER.ENGINEERINGUNITSYMBOLBUILDER.SWITCHPOSITIONLABELBUILDER.ALARMBUILDER-----alarmprioritybuilder------alarmprocessingtablebuilder------system-fixedstatuscharacterstringviewer第11页共44页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第11页共44页(1)STATIONCONFIGURATIONVIEWER(站组态浏览):显示项目当前配置的FCS和HIS站的配置信息。(只作为浏览)(2)安全策略的生成安全策略是用于阻止非法的操作,确保系统安全。它限制授权用户的操作和监控范围,屏蔽一些用户不关心的报警信息。在横河系统中,有两种类型的安全策略:.HISSECURITYPOLICY(操作站安全策略):规定了此台操作站操作和监控的范围,跟登录的用户级别无关。.USERSECURITYPOLICY(用户安全策略):规定了登录用户操作和监控的范围。一个操作者最终的操作和监控范围是由与之相关的HIS的安全策略和用户安全策略决定的。通过SECURITYBUILDER可以定义或修改用户名(USERNAME)、用户组(USERGROUP)以及权限级别(PRIVILEGELEVELS).(具体参见横河文档IM33S01B30-01EF9...
