施工组织设计(石梯汉江大桥)VIP专享VIP免费

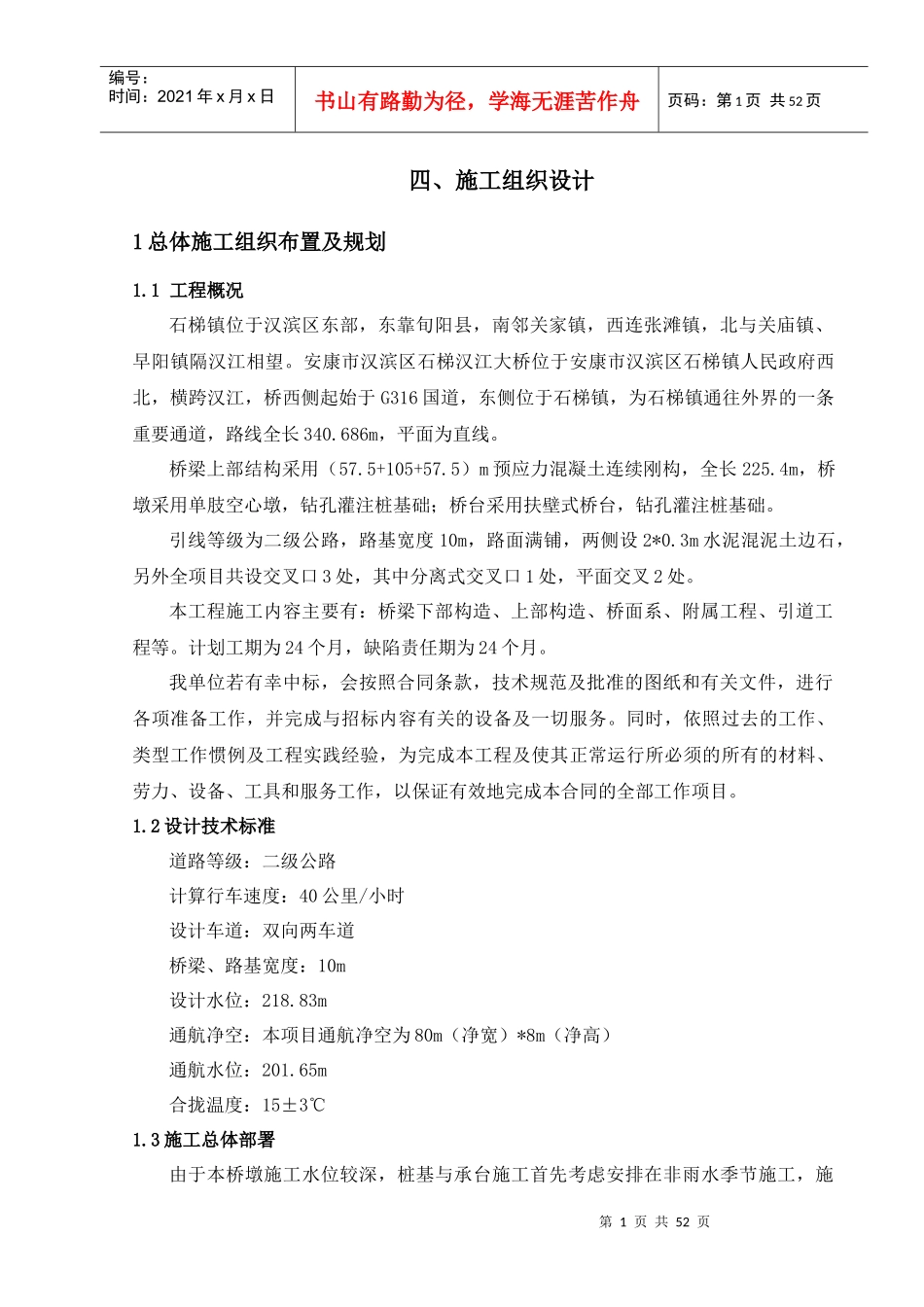

第1页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共52页四、施工组织设计1总体施工组织布置及规划1.1工程概况石梯镇位于汉滨区东部，东靠旬阳县，南邻关家镇，西连张滩镇，北与关庙镇、早阳镇隔汉江相望。安康市汉滨区石梯汉江大桥位于安康市汉滨区石梯镇人民政府西北，横跨汉江，桥西侧起始于G316国道，东侧位于石梯镇，为石梯镇通往外界的一条重要通道，路线全长340.686m，平面为直线。桥梁上部结构采用（57.5+105+57.5）m预应力混凝土连续刚构，全长225.4m，桥墩采用单肢空心墩，钻孔灌注桩基础；桥台采用扶壁式桥台，钻孔灌注桩基础。引线等级为二级公路，路基宽度10m，路面满铺，两侧设2*0.3m水泥混泥土边石，另外全项目共设交叉口3处，其中分离式交叉口1处，平面交叉2处。本工程施工内容主要有：桥梁下部构造、上部构造、桥面系、附属工程、引道工程等。计划工期为24个月，缺陷责任期为24个月。我单位若有幸中标，会按照合同条款，技术规范及批准的图纸和有关文件，进行各项准备工作，并完成与招标内容有关的设备及一切服务。同时，依照过去的工作、类型工作惯例及工程实践经验，为完成本工程及使其正常运行所必须的所有的材料、劳力、设备、工具和服务工作，以保证有效地完成本合同的全部工作项目。1.2设计技术标准道路等级：二级公路计算行车速度：40公里/小时设计车道：双向两车道桥梁、路基宽度：10m设计水位：218.83m通航净空：本项目通航净空为80m（净宽）*8m（净高）通航水位：201.65m合拢温度：15±3℃1.3施工总体部署由于本桥墩施工水位较深，桩基与承台施工首先考虑安排在非雨水季节施工，施第2页共52页第1页共52页项目书记桥梁作业二队桥梁作业三队路基及附属作业队路面作业队常务项目副经理项目技术负责人施工现场组织机构框图工程技术部物机部财务部安质环保部实验室计划合同部安康市汉滨区石梯汉江大桥建设工程项目经理部项目经理综合办公室交通作业队桥梁作业一队编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共52页工前做好与通讯、水利、公路等相关部门取得联系，征得许可和支持。施工中做好交通流引导工作，以及汉江航道的导航引导。1.3.1项目组织机构我公司将抽调我单位有类似工程丰富施工经验的精干人员组建成立本合同工程项目经理部。为确保本项目工程施工安全和施工质量，项目经理全权代表我公司负责该工程的施工管理，履行合同条款规定的权利和义务，以业主关注为焦点，业主满意为原则，并采取有效措施使项目管理从组织上、思想上到技术、施工、经济、工期都能得到保证。项目经理部设项目经理1人，常务副经理、项目书记、技术负责人各1人，职能部门设五部二室，即工程技术部、计划合同部、物机部、财务部、安质环保部、综合办公室、试验室。各部门主要成员均由年富力强、业务水平高、施工经验丰富的人员担任。项目经理部负责对外业务联系，接受业主和监理指示，对内负责施工技术和工程质量、安全生产管理的统一协调指挥。项目经理部下设6个专业施工队，施工组织机构框图见下页“施工现场组织机构框图”。第3页共52页第2页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共52页1.3.2项目部主要管理人员职责项目部成立以项目经理为首、项目书记、技术负责人、项目副经理及各部室负责人为成员的项目管理小组，负责项目组织管理、协调控制及与业主、设计、监理及其它相关单位的联系，并对作业工班进行管理和指导；作业工班负责现场施工，保质保量按进度计划完成施工任务。主要管理人员及管理部门职责划分见下表：主要管理人员及管理部门职责划分表序号人员或部门管理职责1项目经理主持全面工作，全面履行项目合同，对工程质量、安全、工期和成本控制负全责；负责项目经理部内部行政管理工作，包括人员调配、财务管理和对外协调等。2项目书记主要负责党群工作，征地拆迁工作3常务副经理两个项目副经理协助项目经理工作，主持生产全面工作，主抓生产进度、安全、文明施工、资源配置和队伍管理，负责组织指挥施工生产、各生产单位的接口界面协调和内部考核。4技术负责人主抓...
