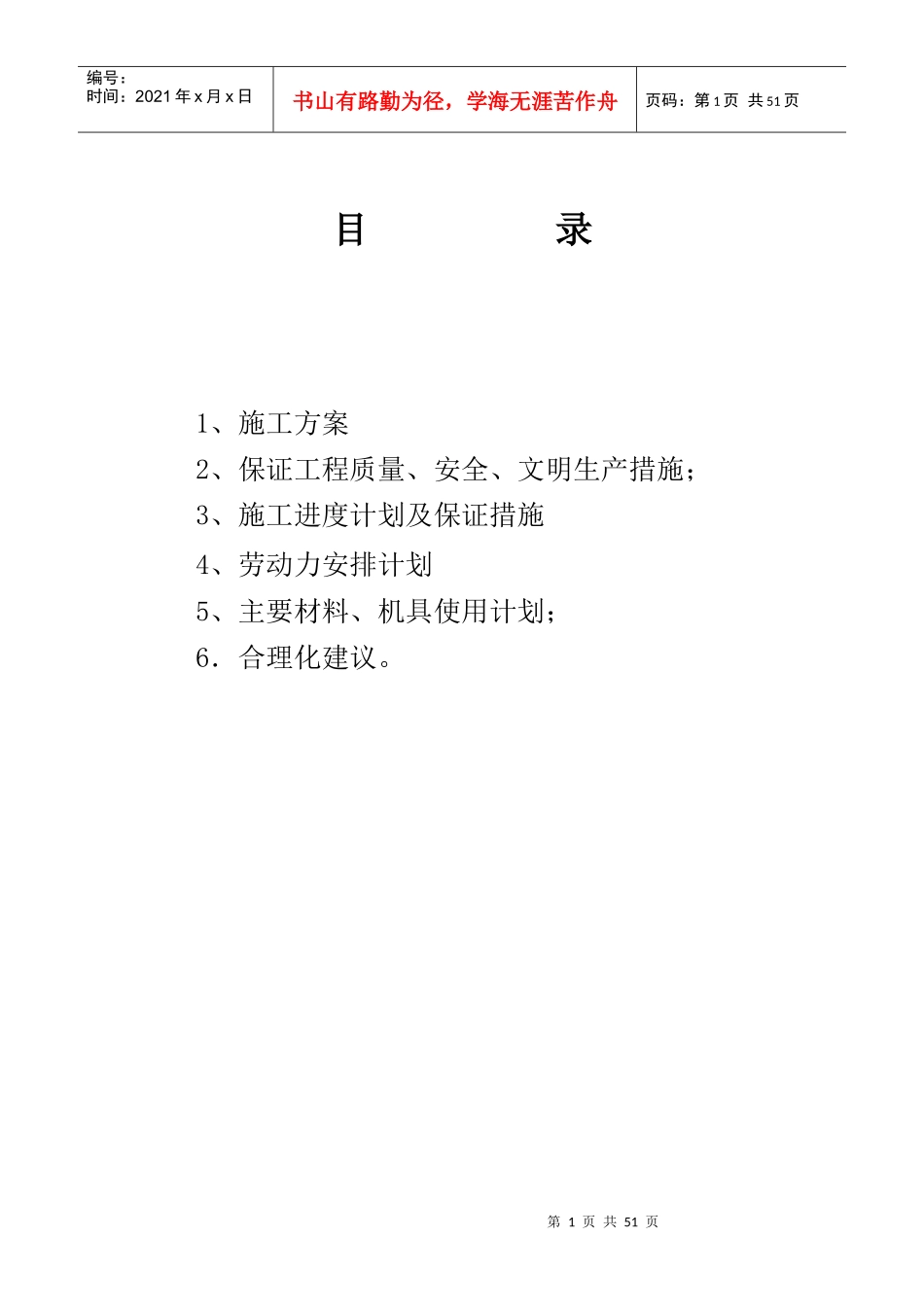

第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共51页目录1、施工方案2、保证工程质量、安全、文明生产措施；3、施工进度计划及保证措施4、劳动力安排计划5、主要材料、机具使用计划；6．合理化建议。第2页共51页第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共51页一、施工方案1.1工程概况工程总体概况：项目名称：海门四甲路口基站土建机房和45米单管塔塔基工程地点：江苏省南通市海门市四甲镇山羊交易市场内建设单位：中国铁塔股份有限公司南通市分公司设计单位：广东省电信规划设计院有限公司1.1.1建筑概况本工程建筑层数为一层，建筑面积22.22m2,占地面积约60m2,室外自然地面标高-0.65m，建筑高度3.34m,采用砖混结构。1、地面：机房内均为300*300灰白浅色防滑地面砖地面。2、内墙面、天棚：白色乳胶漆。3、外墙面：外墙水泥砂浆刷白色防水外墙涂料。4、屋面工程：屋面采用屋面现浇钢筋砼平屋面，SBS卷材防水、40厚细石砼（内设钢丝网片）保护层。5、门窗工程：第3页共51页第2页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共51页采用成品防火保温防盗门。1.1.2结构概况本工程按6度抗震裂度设防，砌体施工控制等级为B级。1、基础工程：单管塔基：ф2000摩擦端承桩、钢筋砼承台；机房：基础为平板式筏板基础，根据地质勘探资料，基础持力层为回填砂石层。主体工程：本工程为砖混结构，±0.000以下采用KP1型MU10实心混凝土多孔，M7.5水泥砂浆砌筑，±0.000以上采用KP1型MU10混凝土多孔砖，M5混合砂浆砌筑。砼标号：垫层C15、桩及承台C30、其他C25。1.1.3、水电部分：机房电气安装部分采用0.45/0.75KV铜芯聚氯乙烯绝缘护套阻燃B类电线，穿镀锌钢管走线槽明敷。防雷接地本工程基础作为自然接地体，地脚螺栓及避雷带镀锌扁钢与塔基内主筋焊接连接，抽头扁钢一端焊在塔基主筋上，另一端待铁塔安装后焊在塔脚底法兰盘上。铁塔避雷引下线与铁塔防雷接地网焊接连通。水平接地体为-40*4扁钢，垂直接地体为∟50*5角铁。铁第4页共51页第3页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共51页塔地网与机房地网之间每隔3~5m相互连通一次且至少有两处相互连通，形成联合接地网。1．2施工部署及管理目标1.2.1施工部署我司自成立以来，承建了一大批民用基站工程，创出了一批精品名牌。我们在总结以往基站工程经验的基础上，认真分析了本工程特点，精心组织，精心施工，将该工程列为我司2015年重点管理工作，组建强有力的项目部负责施工。本着“建设放心工程、追求更高目标”的宗旨，按照国家、部委有关规范、规程的要求，建立健全的与之相应的质量保证体系与质量管理体系。按照质量保证手册与质量管理手册编制本工程项目质量计划，并严格执行。我们的目标是确保本工程的质量达到优质工程的标准。并设立专职计划调度员，定期检查网络计划实施情况，随时调解决生产中的问题，以保证工程预定的目标工期实施。1.2.2施工组织管理机构生产班组项目经理部工程管理科技术质安科材料设备科综合办公室财务劳资料第5页共51页第4页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共51页1.2.3劳动力组织根据本工程所需劳动力计划，组织各专业队伍和各施工班组。1.2.4施工准备工作测量定位放线，进行图纸会审和图纸交底，按施工总平面布置图要求搭设临时设施、安装施工机械、架设临时用水用电线路和通讯线路，组织材料采购，做好预制构件、门窗委托加工工作，组织劳动力进场等工作。1.2.5施工程序按照先地下、后地上，先主体、后装修的施工顺序组织施工，主体施工从下到上，装修施工从上到下进行。基础主体屋面、室内外装饰、地面，水电施工穿插进行。（1）基础施工程序：定位放线基础土方开挖砼垫层地圈梁回填土。（2）主体施工程序：从下到上分层进行，每层划分成1个施工段进行流水施工。每层施工顺序为：柱现浇梁板（3）主体结构施工完后，经主体结构验收合格后，进行屋面防第6页共51页第5页共51页编号：时间：2021年x月x日书山有路勤为径，学海无...
