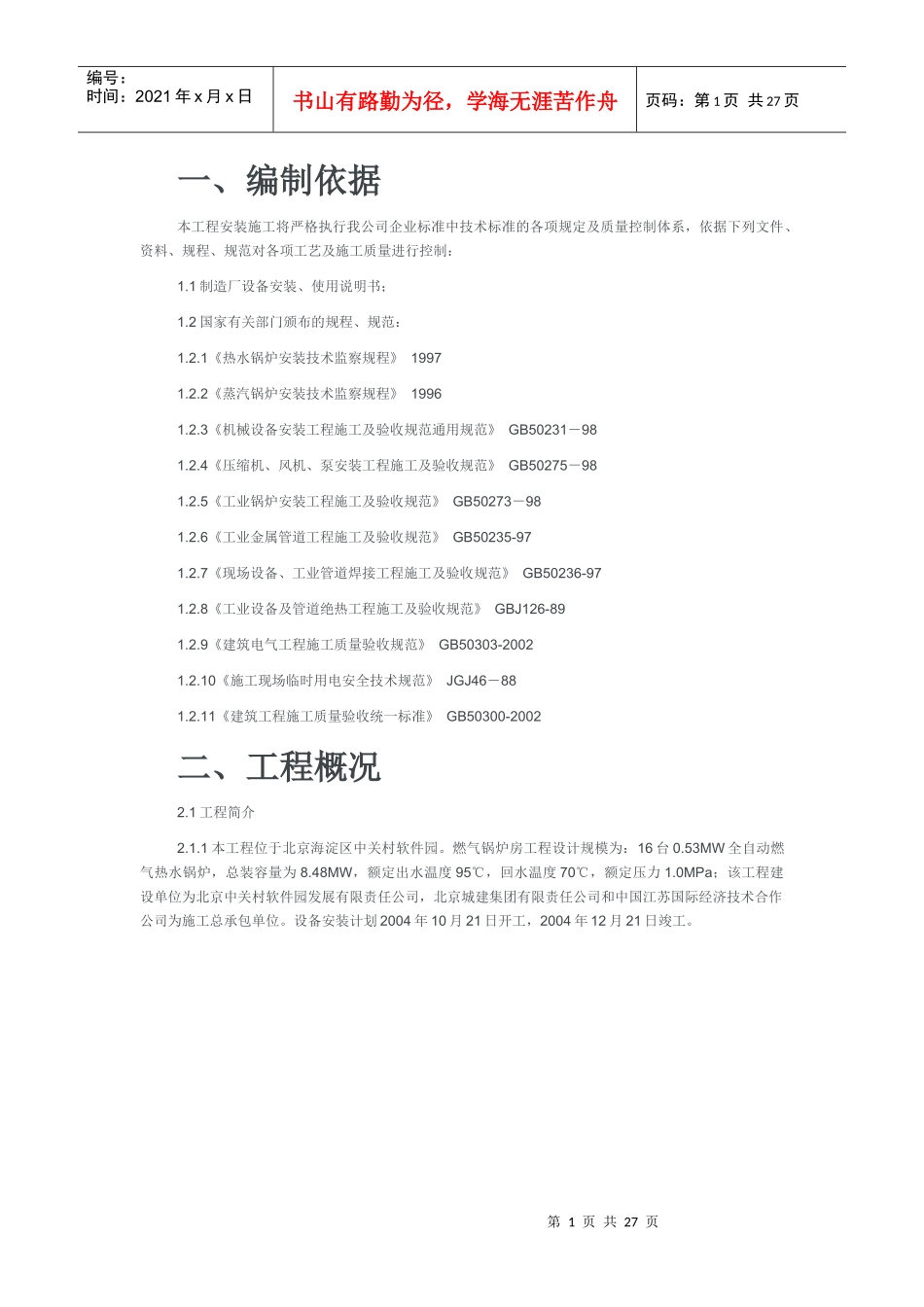

第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共27页一、编制依据本工程安装施工将严格执行我公司企业标准中技术标准的各项规定及质量控制体系，依据下列文件、资料、规程、规范对各项工艺及施工质量进行控制：1.1制造厂设备安装、使用说明书；1.2国家有关部门颁布的规程、规范：1.2.1《热水锅炉安装技术监察规程》19971.2.2《蒸汽锅炉安装技术监察规程》19961.2.3《机械设备安装工程施工及验收规范通用规范》GB50231－981.2.4《压缩机、风机、泵安装工程施工及验收规范》GB50275－981.2.5《工业锅炉安装工程施工及验收规范》GB50273－981.2.6《工业金属管道工程施工及验收规范》GB50235-971.2.7《现场设备、工业管道焊接工程施工及验收规范》GB50236-971.2.8《工业设备及管道绝热工程施工及验收规范》GBJ126-891.2.9《建筑电气工程施工质量验收规范》GB50303-20021.2.10《施工现场临时用电安全技术规范》JGJ46－881.2.11《建筑工程施工质量验收统一标准》GB50300-2002二、工程概况2.1工程简介2.1.1本工程位于北京海淀区中关村软件园。燃气锅炉房工程设计规模为：16台0.53MW全自动燃气热水锅炉，总装容量为8.48MW，额定出水温度95℃，回水温度70℃，额定压力1.0MPa；该工程建设单位为北京中关村软件园发展有限责任公司，北京城建集团有限责任公司和中国江苏国际经济技术合作公司为施工总承包单位。设备安装计划2004年10月21日开工，2004年12月21日竣工。第2页共27页第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共27页三、施工部署及进度计划3.1施工组织机构项目经理经营副经理生产副经理兼总工程师工艺工程师电气工程师质检员材料员安全员资料员施工员施工员3.2人员安排3.2.1施工管理人员需用表：序号职务单位人数备注1项目经理名12经营副经理名13生产副经理兼主任工程师名14工艺工程师名15电气工程师名16材料员名27质检员名18安全员名1第3页共27页第2页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共27页9资料员名110施工员名23.2.2施工作业人员需用表序号工种单位人数备注1管道工名122电焊工名104起重工名25安装钳工名56电工名10维护电工2名7辅助工名128保温工名39通风工名6合计名603.3主要施工设备、机具3.3.1主要施工设备表序号名称规格型号单位数量1汽车吊10t台13叉车2t台14交流弧焊机28-32kVA台105直流弧焊机20kW台36干燥箱台17电动试压泵16MPa台18卷扬机20t台13.3.2主要施工机具表第4页共27页第3页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共27页序号名称规格型号单位数量1气焊工具套42千斤顶5t台43水准仪台14经纬仪台15游标卡尺0.02支16内径百分尺支17手动煨管机DN15~80台48电钻把59电锤喜利得TE－24把510切管机台111油压钳个112台钻台113安全带条若干14手动葫芦2~10t个615砂轮切割机JB－400台216角磨砂轮机DG－10B东芝台217空气压缩机6m3/min台13.4施工综合进度计划安排该工程工期短，任务重，技术要求高，土建、安装必须统筹兼顾，交叉作业，合理安排施工总进度计划。（见附件一）。3.5工期管理措施1）强化生产指挥系统，组织施工指挥领导小组，统一计划，统一协调，保证实现工期目标。2）分段分系统组织施工，各作业面应互相协作，以确保工期。3)为保证工期，应配备足够的施工人员。保证连续施工，节假日均不停工。4)为保证材料及时供应，应根据现场实际情况，做好材料供应工作。四、施工程序及工艺要求第5页共27页第4页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共27页4.1热机部分4.1.1锅炉本体安装1）锅炉安装程序：施工准备基础验收基础划线锅炉本体就位本体阀门水压试验2）施工准备(1)锅炉的检查及验收a.锅炉必须具备主要设计图纸、产品合格证、焊接检验报告、安装使用说明书、劳动部门的监检证书。b.所有技术资料应与实物相符。锅炉铭牌上的名称、型号、出厂编号、主要技术参数应与质量证明书相符。c.锅炉设备外观应完好无损，炉墙、绝热层无空鼓、无脱落，炉拱无裂纹、无松动，受压元件可见部...
