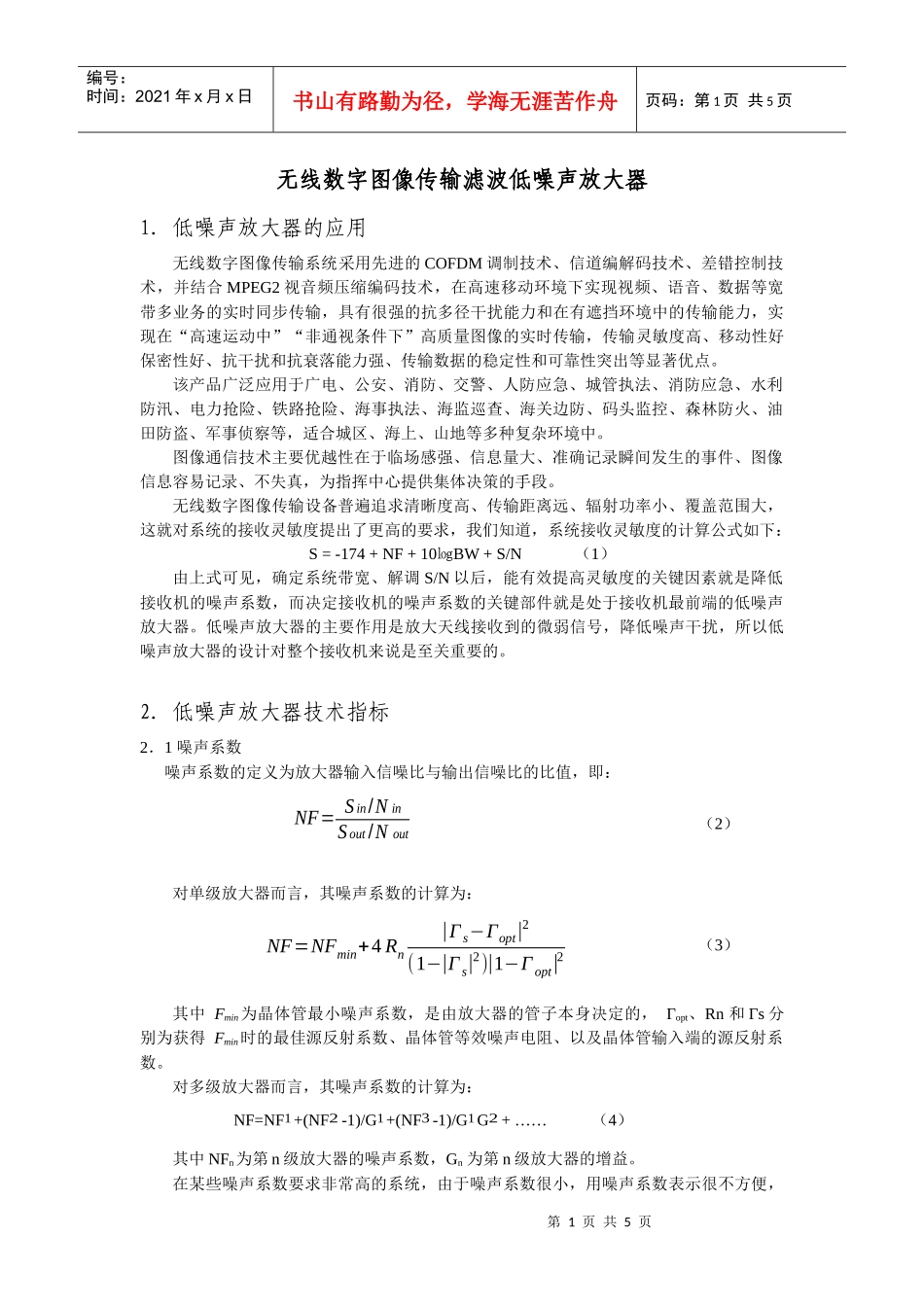

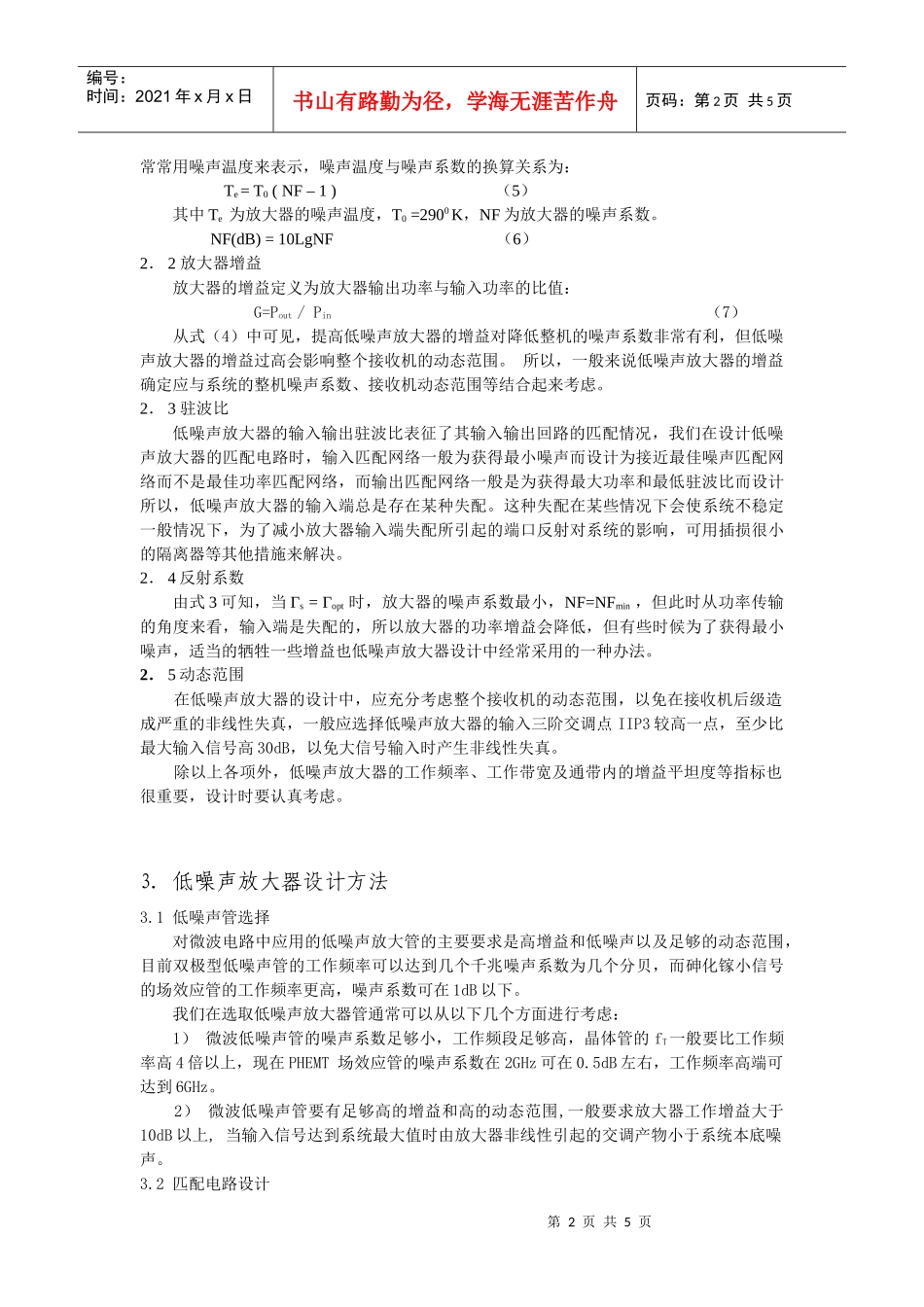

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页无线数字图像传输滤波低噪声放大器1．低噪声放大器的应用无线数字图像传输系统采用先进的COFDM调制技术、信道编解码技术、差错控制技术，并结合MPEG2视音频压缩编码技术，在高速移动环境下实现视频、语音、数据等宽带多业务的实时同步传输，具有很强的抗多径干扰能力和在有遮挡环境中的传输能力，实现在“高速运动中”“非通视条件下”高质量图像的实时传输，传输灵敏度高、移动性好保密性好、抗干扰和抗衰落能力强、传输数据的稳定性和可靠性突出等显著优点。该产品广泛应用于广电、公安、消防、交警、人防应急、城管执法、消防应急、水利防汛、电力抢险、铁路抢险、海事执法、海监巡查、海关边防、码头监控、森林防火、油田防盗、军事侦察等，适合城区、海上、山地等多种复杂环境中。图像通信技术主要优越性在于临场感强、信息量大、准确记录瞬间发生的事件、图像信息容易记录、不失真，为指挥中心提供集体决策的手段。无线数字图像传输设备普遍追求清晰度高、传输距离远、辐射功率小、覆盖范围大，这就对系统的接收灵敏度提出了更高的要求，我们知道，系统接收灵敏度的计算公式如下：S=-174+NF+10㏒BW+S/N（1）由上式可见，确定系统带宽、解调S/N以后，能有效提高灵敏度的关键因素就是降低接收机的噪声系数，而决定接收机的噪声系数的关键部件就是处于接收机最前端的低噪声放大器。低噪声放大器的主要作用是放大天线接收到的微弱信号，降低噪声干扰，所以低噪声放大器的设计对整个接收机来说是至关重要的。2．低噪声放大器技术指标2．1噪声系数噪声系数的定义为放大器输入信噪比与输出信噪比的比值，即：对单级放大器而言，其噪声系数的计算为：其中Fmin为晶体管最小噪声系数，是由放大器的管子本身决定的，Γopt、Rn和Γs分别为获得Fmin时的最佳源反射系数、晶体管等效噪声电阻、以及晶体管输入端的源反射系数。对多级放大器而言，其噪声系数的计算为：NF=NF1+(NF2-1)/G1+(NF3-1)/G1G2+……（4）其中NFn为第n级放大器的噪声系数，Gn为第n级放大器的增益。在某些噪声系数要求非常高的系统，由于噪声系数很小，用噪声系数表示很不方便，（2）（3）NF=Sin/NinSout/NoutNF=NFmin+4Rn|Γs−Γopt|2(1−|Γs|2)|1−Γopt|2第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页常常用噪声温度来表示，噪声温度与噪声系数的换算关系为：Te=T0(NF–1)（5）其中Te为放大器的噪声温度，T0=2900K，NF为放大器的噪声系数。NF(dB)=10LgNF（6）2．2放大器增益放大器的增益定义为放大器输出功率与输入功率的比值：G=Pout/Pin（7）从式（4）中可见，提高低噪声放大器的增益对降低整机的噪声系数非常有利，但低噪声放大器的增益过高会影响整个接收机的动态范围。所以，一般来说低噪声放大器的增益确定应与系统的整机噪声系数、接收机动态范围等结合起来考虑。2．3驻波比低噪声放大器的输入输出驻波比表征了其输入输出回路的匹配情况，我们在设计低噪声放大器的匹配电路时，输入匹配网络一般为获得最小噪声而设计为接近最佳噪声匹配网络而不是最佳功率匹配网络，而输出匹配网络一般是为获得最大功率和最低驻波比而设计所以，低噪声放大器的输入端总是存在某种失配。这种失配在某些情况下会使系统不稳定一般情况下，为了减小放大器输入端失配所引起的端口反射对系统的影响，可用插损很小的隔离器等其他措施来解决。2．4反射系数由式3可知，当Γs=Γopt时，放大器的噪声系数最小，NF=NFmin，但此时从功率传输的角度来看，输入端是失配的，所以放大器的功率增益会降低，但有些时候为了获得最小噪声，适当的牺牲一些增益也低噪声放大器设计中经常采用的一种办法。2．5动态范围在低噪声放大器的设计中，应充分考虑整个接收机的动态范围，以免在接收机后级造成严重的非线性失真，一般应选择低噪声放大器的输入三阶交调点IIP3较高一点，至少比最大输入信号高30dB，以免大信号输入时产生非线性失真。除以上各项外，低噪声放大器的工作频率、工作带宽及通带内的增益平坦度等指标...
