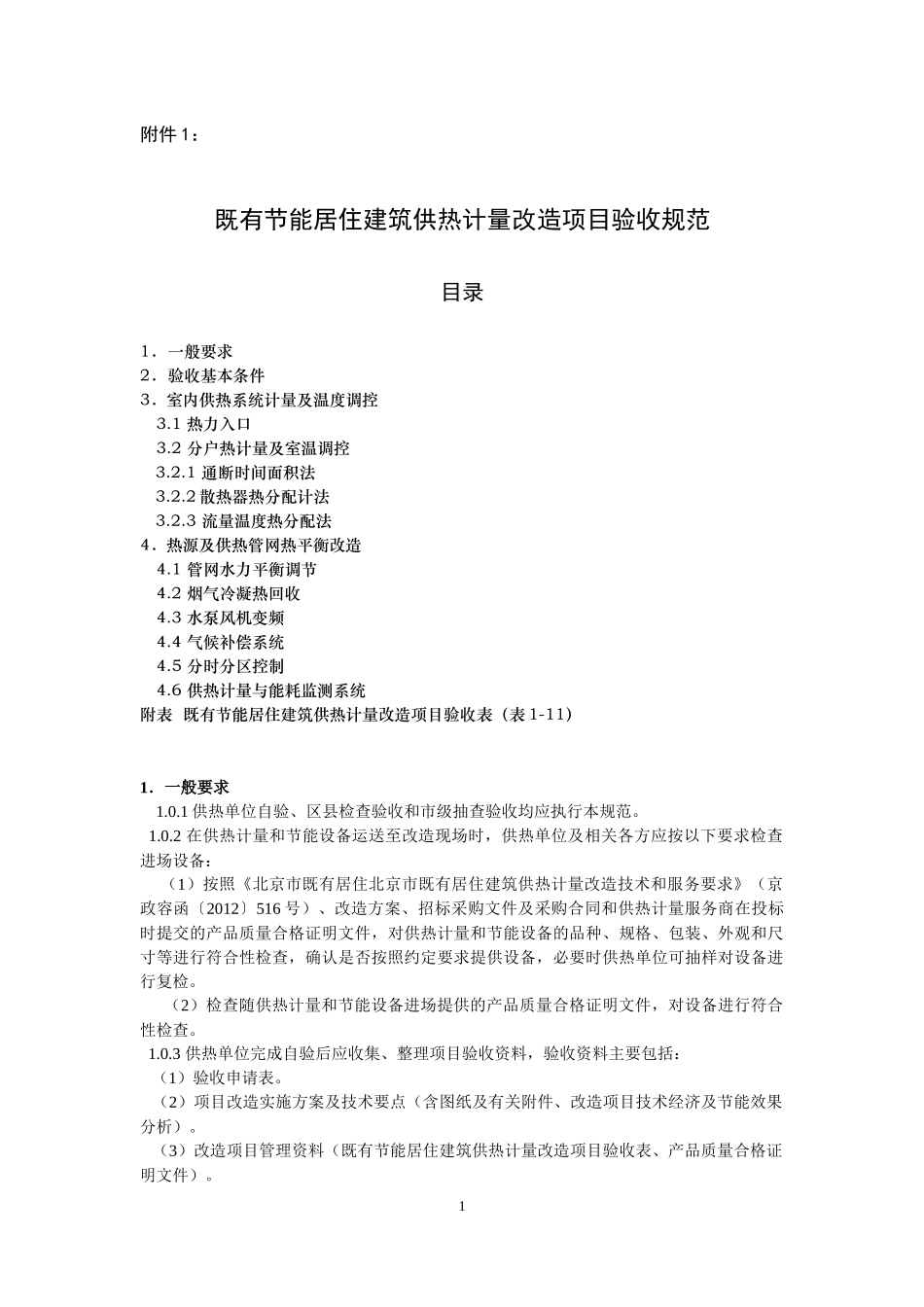

附件1：既有节能居住建筑供热计量改造项目验收规范目录1．一般要求2．验收基本条件3．室内供热系统计量及温度调控3.1热力入口3.2分户热计量及室温调控3.2.1通断时间面积法3.2.2散热器热分配计法3.2.3流量温度热分配法4．热源及供热管网热平衡改造4.1管网水力平衡调节4.2烟气冷凝热回收4.3水泵风机变频4.4气候补偿系统4.5分时分区控制4.6供热计量与能耗监测系统附表既有节能居住建筑供热计量改造项目验收表（表1-11）1．一般要求1.0.1供热单位自验、区县检查验收和市级抽查验收均应执行本规范。1.0.2在供热计量和节能设备运送至改造现场时，供热单位及相关各方应按以下要求检查进场设备：（1）按照《北京市既有居住北京市既有居住建筑供热计量改造技术和服务要求》（京政容函〔2012〕516号）、改造方案、招标采购文件及采购合同和供热计量服务商在投标时提交的产品质量合格证明文件，对供热计量和节能设备的品种、规格、包装、外观和尺寸等进行符合性检查，确认是否按照约定要求提供设备，必要时供热单位可抽样对设备进行复检。（2）检查随供热计量和节能设备进场提供的产品质量合格证明文件，对设备进行符合性检查。1.0.3供热单位完成自验后应收集、整理项目验收资料，验收资料主要包括：（1）验收申请表。（2）项目改造实施方案及技术要点（含图纸及有关附件、改造项目技术经济及节能效果分析）。（3）改造项目管理资料（既有节能居住建筑供热计量改造项目验收表、产品质量合格证明文件）。1（4）第三方项目结算审核报告。（5）供热计量收费承诺书。（6）水力平衡调试数据报告。（7）供热计量与能耗监测系统联网数据报告。（8）供热计量和节能设备及附加安装服务商的售后服务承诺。（9）项目招标采购文件、合同及相关支付凭证。供热单位应对上述验收资料建档并妥善保存，区县检查验收和市级抽查验收时将查验上述验收资料。供热单位还应另将第（1）-（5）项资料装订成册，作为验收申请报告报区县市政市容委。1.0.4在检查安装在有限空间的设备时，供热单位应组织提前做好相关安全防护工作。2、验收基本条件2.0.1第1.0.3条要求的验收资料准备齐全。2.0.2供热计量系统各组成部分、节能调控设备处于通电状态，正常运行。2.2.3供热计量与能耗监测系统数据传输稳定，且有连续30天以上的历史数据。2.0.4完成水力平衡冷热态调试，达到水力平衡。2.0.4楼栋热量表全部安装。2.0.5通断时间面积法改造项目通断控制器全部安装，且室温控制器安装发放比例不低于设计改造户数的2/3。流量温度法和散热器热分配计法改造项目散热器旁通管改造及分户计量装置安装户数均不低于设计改造户数的2/3。3．室内供热系统计量及温度调控3.1热力入口（第3.1.1至第3.1.3条适用于热力入口新建或扩建管井）3.1.1热力入口新建或扩建管井改造数量检查合格指标：与改造方案相符。检查方法：观察检查。检查数量：全数检查。3.1.2热力入口新建或扩建管井改造质量证明文件检查合格指标：（1）对于预制混凝土检查井，应有检测合格报告（由省级及以上检测机构依据《普通混凝土长期性能和耐久性能试验方法标准》（GB/T50082）、《预制混凝土构件质量检验标准》（DB11/T968）、《混凝土结构试验方法》（GB/T50152）出具的检测合格报告）。（2）对于混凝土浇筑和混凝土模块砌体检查井，应有第三方机构出具的监督报告或者检测报告。（3）检查井盖应有检测合格报告（由省级及以上检测机构依据《地下设施检查井双层井盖》（DB11/147）出具的检测报告）。检查方法：查看检测报告等材料（供热单位自验在设备进场时进行质量证明文件检查并填写附表1，区县、市级验收时进行质量证明文件复查并填写附表1）。检查数量：全数检查。3.1.3热力入口新建或扩建管井改造质量检查2合格指标：（1）井内空间尺寸与改造方案一致。（2）改造所用材料与改造方案一致，混凝土浇筑和混凝土模块砌体检查井的工法与改造方案要求一致。（3）井底面应平顺，并应坡向集水坑。（4）井内比较干燥，井内四周墙壁无渗水，井底面除集水坑外无积水。检查方法：观察检查。检查数量：全数检查。3.1.4热量表相关质量证明文件检查合格指标：北京市质监部门出具的热量表...
