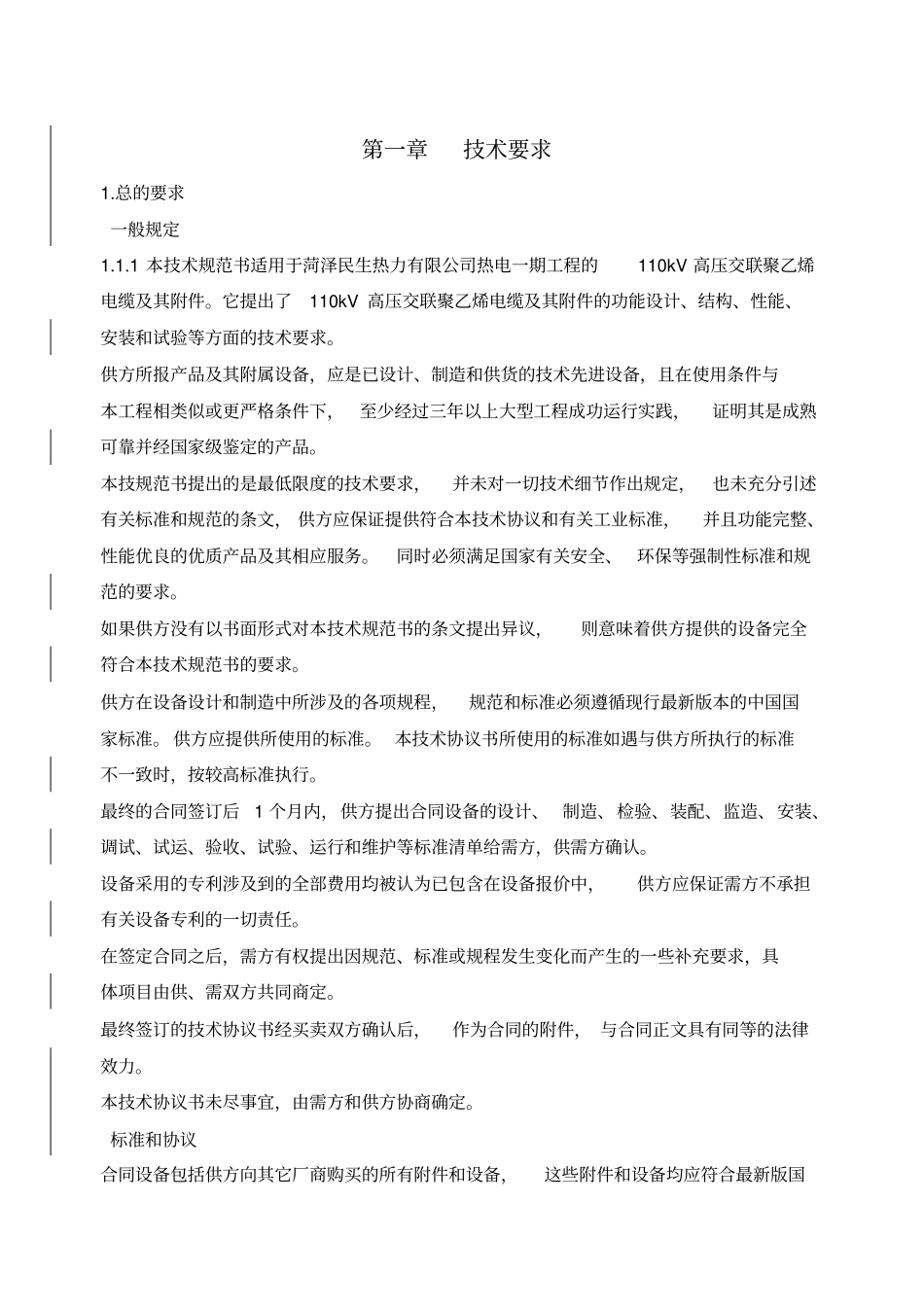

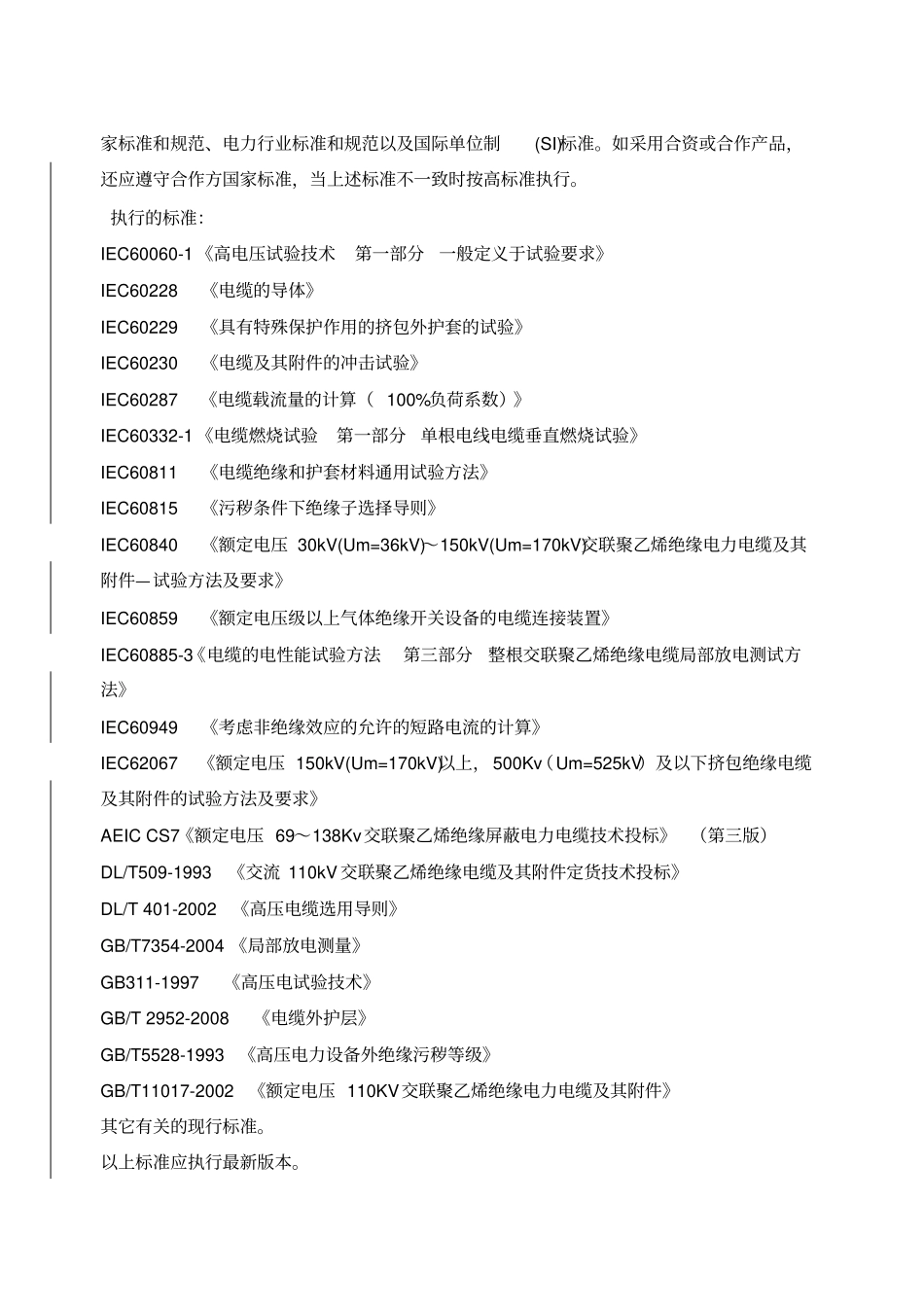

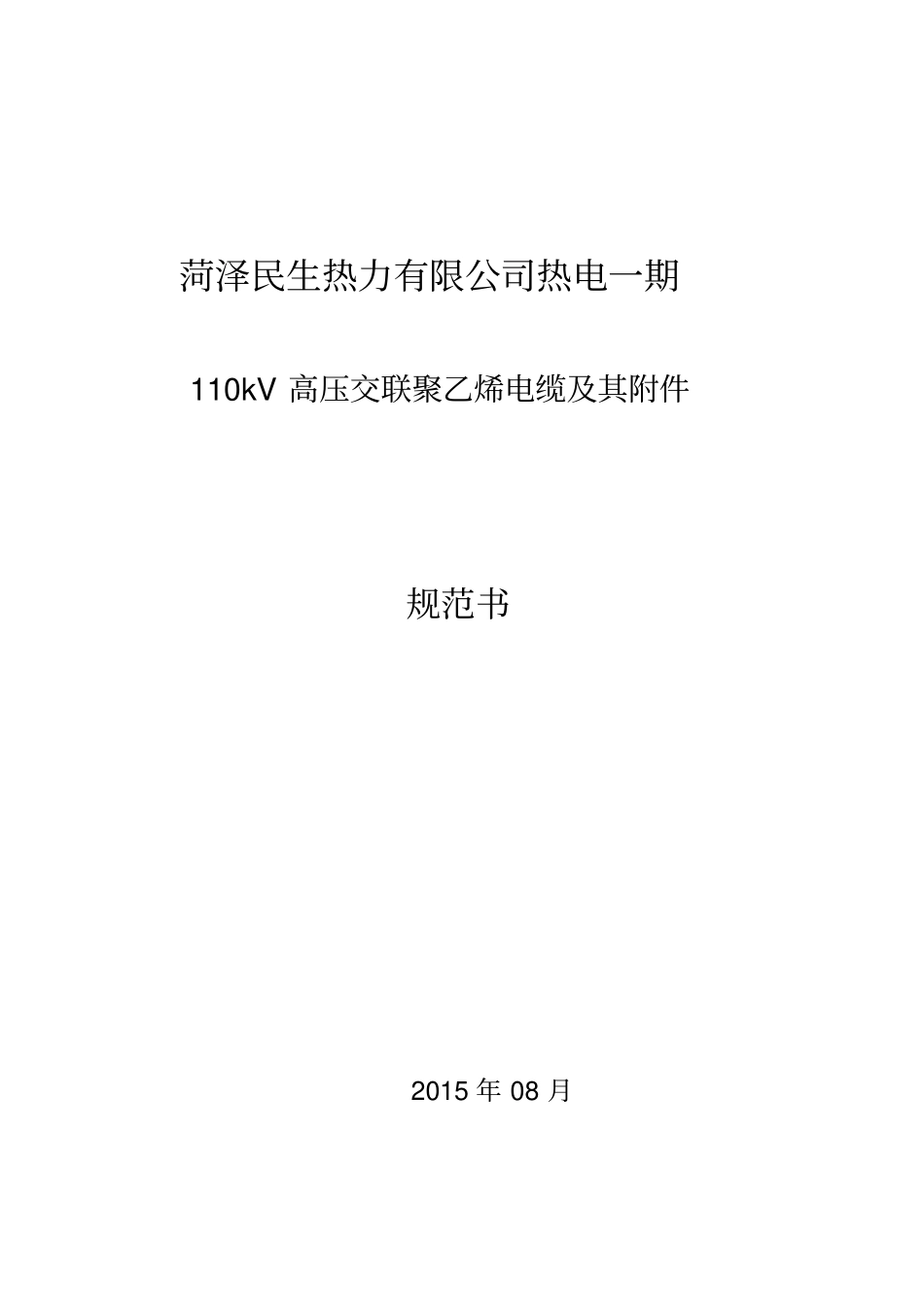

菏泽民生热力有限公司热电一期110kV高压交联聚乙烯电缆及其附件规范书2015年08月第一章技术要求1.总的要求一般规定1.1.1本技术规范书适用于菏泽民生热力有限公司热电一期工程的110kV高压交联聚乙烯电缆及其附件。它提出了110kV高压交联聚乙烯电缆及其附件的功能设计、结构、性能、安装和试验等方面的技术要求。供方所报产品及其附属设备，应是已设计、制造和供货的技术先进设备，且在使用条件与本工程相类似或更严格条件下，至少经过三年以上大型工程成功运行实践，证明其是成熟可靠并经国家级鉴定的产品。本技规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合本技术协议和有关工业标准，并且功能完整、性能优良的优质产品及其相应服务。同时必须满足国家有关安全、环保等强制性标准和规范的要求。如果供方没有以书面形式对本技术规范书的条文提出异议，则意味着供方提供的设备完全符合本技术规范书的要求。供方在设备设计和制造中所涉及的各项规程，规范和标准必须遵循现行最新版本的中国国家标准。供方应提供所使用的标准。本技术协议书所使用的标准如遇与供方所执行的标准不一致时，按较高标准执行。最终的合同签订后1个月内，供方提出合同设备的设计、制造、检验、装配、监造、安装、调试、试运、验收、试验、运行和维护等标准清单给需方，供需方确认。设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，供方应保证需方不承担有关设备专利的一切责任。在签定合同之后，需方有权提出因规范、标准或规程发生变化而产生的一些补充要求，具体项目由供、需双方共同商定。最终签订的技术协议书经买卖双方确认后，作为合同的附件，与合同正文具有同等的法律效力。本技术协议书未尽事宜，由需方和供方协商确定。标准和协议合同设备包括供方向其它厂商购买的所有附件和设备，这些附件和设备均应符合最新版国家标准和规范、电力行业标准和规范以及国际单位制(SI)标准。如采用合资或合作产品，还应遵守合作方国家标准，当上述标准不一致时按高标准执行。执行的标准：IEC60060-1《高电压试验技术第一部分一般定义于试验要求》IEC60228《电缆的导体》IEC60229《具有特殊保护作用的挤包外护套的试验》IEC60230《电缆及其附件的冲击试验》IEC60287《电缆载流量的计算（100%负荷系数）》IEC60332-1《电缆燃烧试验第一部分单根电线电缆垂直燃烧试验》IEC60811《电缆绝缘和护套材料通用试验方法》IEC60815《污秽条件下绝缘子选择导则》IEC60840《额定电压30kV(Um=36kV)～150kV(Um=170kV)交联聚乙烯绝缘电力电缆及其附件—试验方法及要求》IEC60859《额定电压级以上气体绝缘开关设备的电缆连接装置》IEC60885-3《电缆的电性能试验方法第三部分整根交联聚乙烯绝缘电缆局部放电测试方法》IEC60949《考虑非绝缘效应的允许的短路电流的计算》IEC62067《额定电压150kV(Um=170kV)以上，500Kv（Um=525kV）及以下挤包绝缘电缆及其附件的试验方法及要求》AEICCS7《额定电压69～138Kv交联聚乙烯绝缘屏蔽电力电缆技术投标》（第三版）DL/T509-1993《交流110kV交联聚乙烯绝缘电缆及其附件定货技术投标》DL/T401-2002《高压电缆选用导则》GB/T7354-2004《局部放电测量》GB311-1997《高压电试验技术》GB/T2952-2008《电缆外护层》GB/T5528-1993《高压电力设备外绝缘污秽等级》GB/T11017-2002《额定电压110KV交联聚乙烯绝缘电力电缆及其附件》其它有关的现行标准。以上标准应执行最新版本。所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际标准化组织（ISO）和国际单位制（SI）的标准。必须提交的技术数据和信息供方应提供电缆技术数据表A中列举的设备的技术数据，供方提供的技术数据应为设备实际运行数据，这些数据将作为合同要求的一部分。对于任何提交的技术数据和信息，如与招标文件的要求有偏差，都应详细列入《差异表》中。供方产品特性参数和其它需要提供的信息。2.工程概况及气象条件工程概况本项目为新建工程，厂址拟建地点地处菏泽市菏泽市高新区。本期工程建设规模：新建150t/h高温高压循环流化床锅炉2台...
