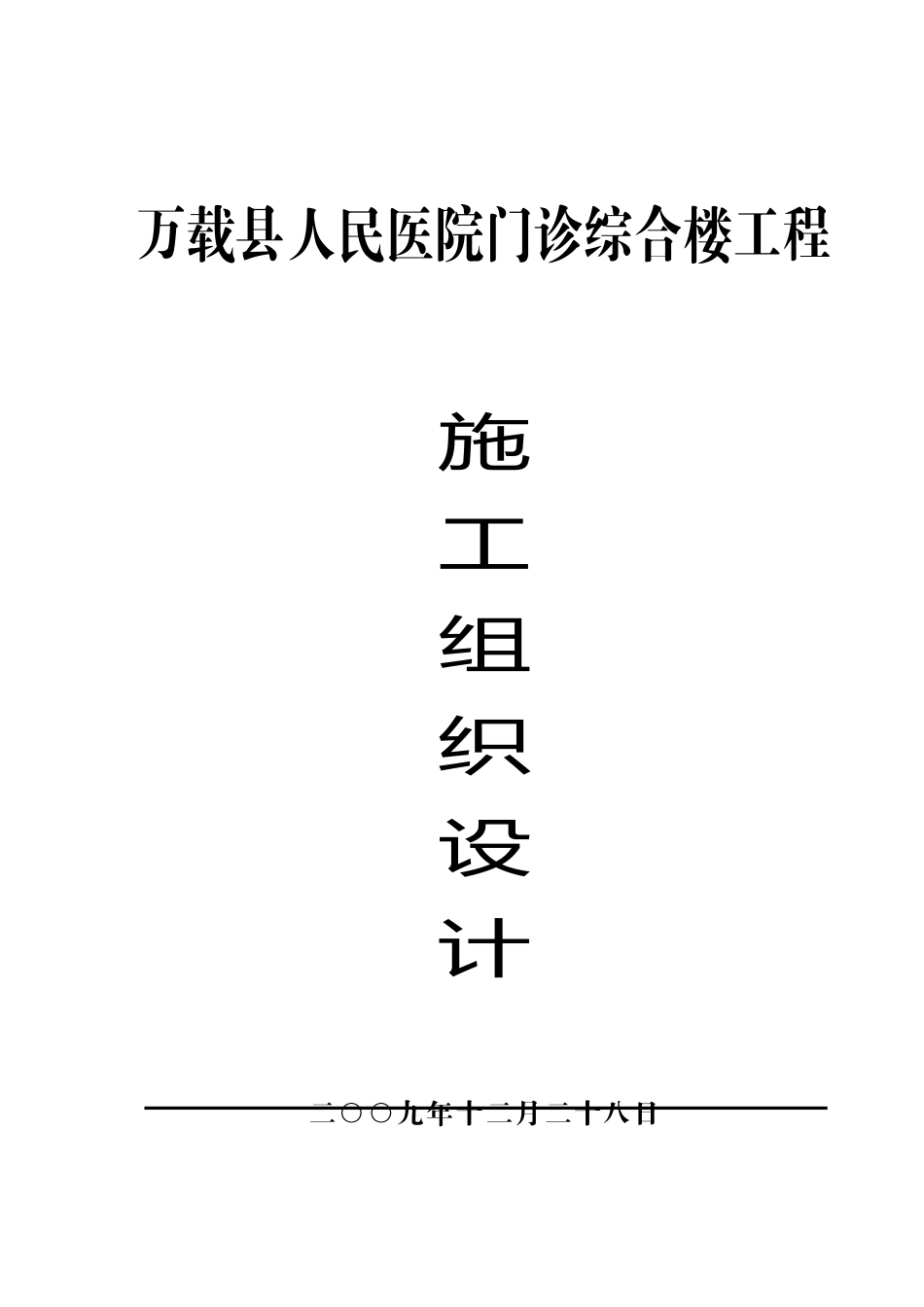

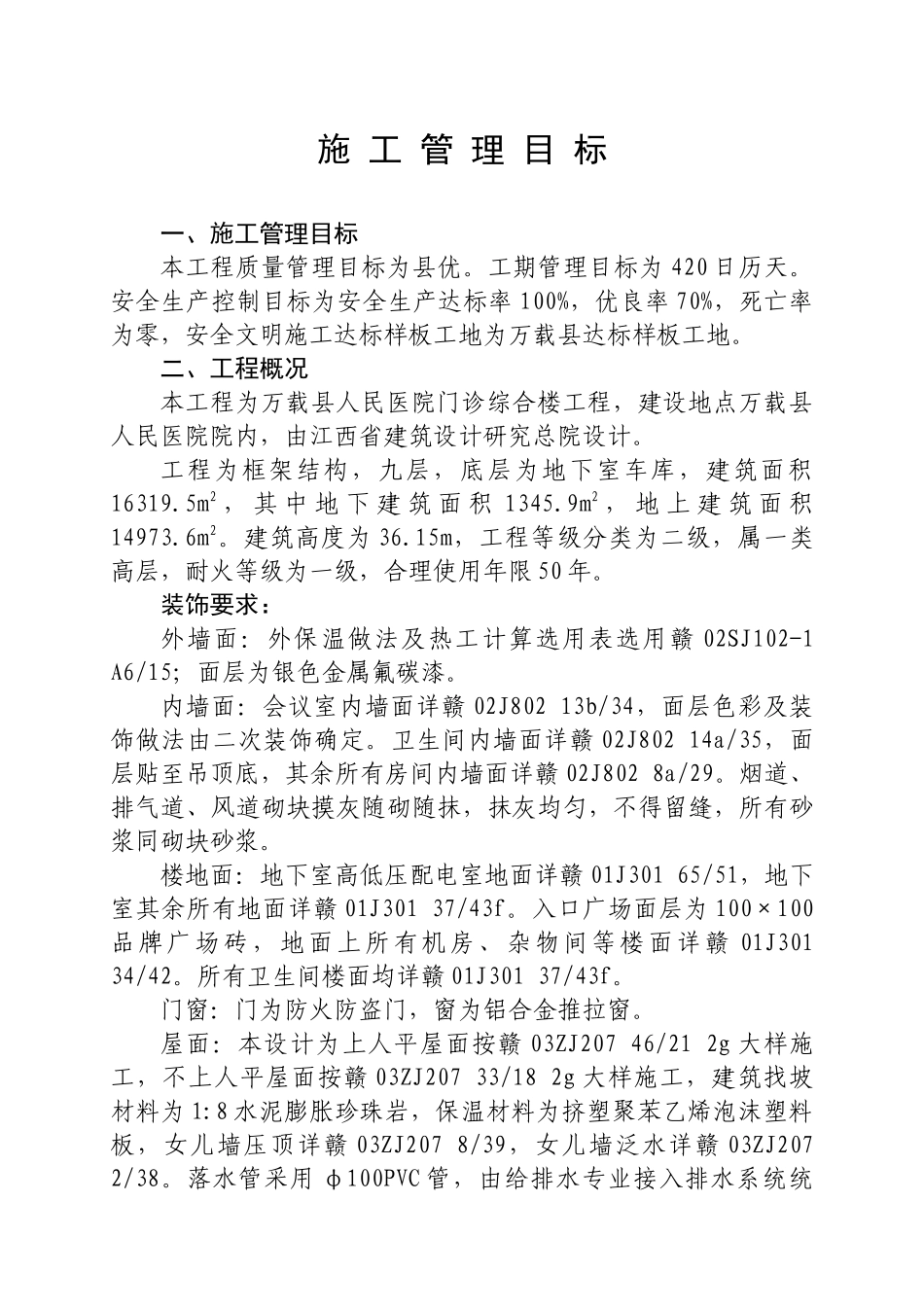

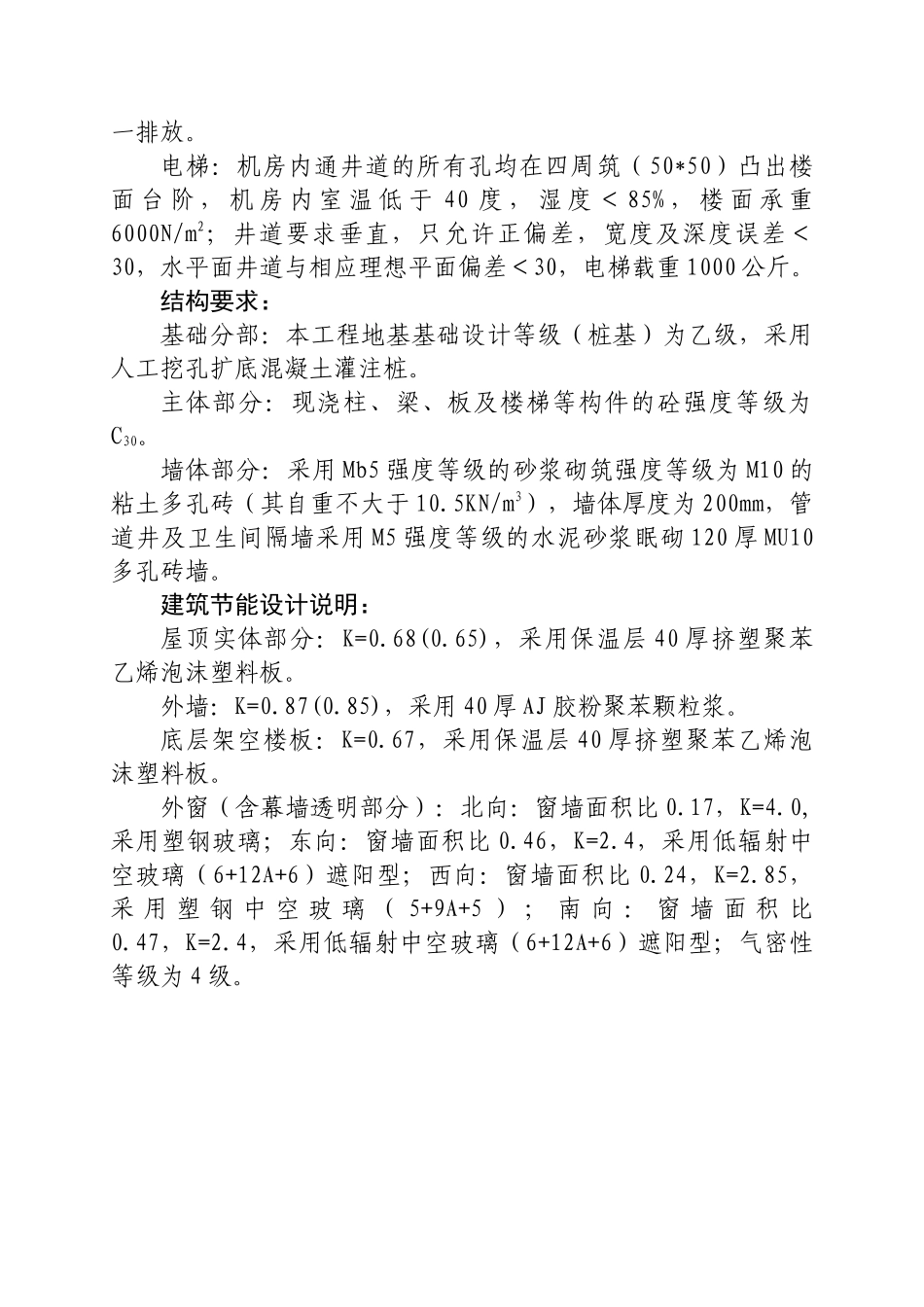

万载县人民医院门诊综合楼工程施工组织设计二○○九年十二月二十八日施工管理目标一、施工管理目标本工程质量管理目标为县优。工期管理目标为420日历天。安全生产控制目标为安全生产达标率100%，优良率70%，死亡率为零，安全文明施工达标样板工地为万载县达标样板工地。二、工程概况本工程为万载县人民医院门诊综合楼工程，建设地点万载县人民医院院内，由江西省建筑设计研究总院设计。工程为框架结构，九层，底层为地下室车库，建筑面积16319.5m2，其中地下建筑面积1345.9m2，地上建筑面积14973.6m2。建筑高度为36.15m，工程等级分类为二级，属一类高层，耐火等级为一级，合理使用年限50年。装饰要求：外墙面：外保温做法及热工计算选用表选用赣02SJ102-1A6/15；面层为银色金属氟碳漆。内墙面：会议室内墙面详赣02J80213b/34，面层色彩及装饰做法由二次装饰确定。卫生间内墙面详赣02J80214a/35，面层贴至吊顶底，其余所有房间内墙面详赣02J8028a/29。烟道、排气道、风道砌块摸灰随砌随抹，抹灰均匀，不得留缝，所有砂浆同砌块砂浆。楼地面：地下室高低压配电室地面详赣01J30165/51，地下室其余所有地面详赣01J30137/43f。入口广场面层为100×100品牌广场砖，地面上所有机房、杂物间等楼面详赣01J30134/42。所有卫生间楼面均详赣01J30137/43f。门窗：门为防火防盗门，窗为铝合金推拉窗。屋面：本设计为上人平屋面按赣03ZJ20746/212g大样施工，不上人平屋面按赣03ZJ20733/182g大样施工，建筑找坡材料为1:8水泥膨胀珍珠岩，保温材料为挤塑聚苯乙烯泡沫塑料板，女儿墙压顶详赣03ZJ2078/39，女儿墙泛水详赣03ZJ2072/38。落水管采用φ100PVC管，由给排水专业接入排水系统统一排放。电梯：机房内通井道的所有孔均在四周筑（50*50）凸出楼面台阶，机房内室温低于40度，湿度＜85%，楼面承重6000N/m2；井道要求垂直，只允许正偏差，宽度及深度误差＜30，水平面井道与相应理想平面偏差＜30，电梯载重1000公斤。结构要求：基础分部：本工程地基基础设计等级（桩基）为乙级，采用人工挖孔扩底混凝土灌注桩。主体部分：现浇柱、梁、板及楼梯等构件的砼强度等级为C30。墙体部分：采用Mb5强度等级的砂浆砌筑强度等级为M10的粘土多孔砖（其自重不大于10.5KN/m3），墙体厚度为200mm，管道井及卫生间隔墙采用M5强度等级的水泥砂浆眠砌120厚MU10多孔砖墙。建筑节能设计说明：屋顶实体部分：K=0.68(0.65)，采用保温层40厚挤塑聚苯乙烯泡沫塑料板。外墙：K=0.87(0.85)，采用40厚AJ胶粉聚苯颗粒浆。底层架空楼板：K=0.67，采用保温层40厚挤塑聚苯乙烯泡沫塑料板。外窗（含幕墙透明部分）：北向：窗墙面积比0.17，K=4.0,采用塑钢玻璃；东向：窗墙面积比0.46，K=2.4，采用低辐射中空玻璃（6+12A+6）遮阳型；西向：窗墙面积比0.24，K=2.85，采用塑钢中空玻璃（5+9A+5）；南向：窗墙面积比0.47，K=2.4，采用低辐射中空玻璃（6+12A+6）遮阳型；气密性等级为4级。施工组织部署一、施工管理部署1、项目经理部设置若我司中标，将组建该工程项目经理部，并在工程施工的全过程中按项目法和公司执行的质量体系标准要求进行施工现场全过程严格管理。2、项目经理部代表公司在此工程中对业主履约，接受内、外部相关部门和组织的管理，对现场协调管理。3、项目经理部组织机构图4、配合部门项目部根据工程需要在公司所属的各单位内、外部，对分项工程的施工和物资供应选择优秀的施工作业人员和合格物资分供方。项目部负责对施工各单位进行统一管理、协调。——材料供应：项目部根据工程进度及工程材料用量，采购合格的工程所需要的钢筋、水泥、砖、模板、钢管、杉木；——设备供应：项目部向公司设备租赁公司租赁工程所需的施工机械设备，并由租赁公司负责进场安装、操作及维修；——劳动力供应：项目部在公司劳务公司采取招标竞争方式选择各工种，各工种劳务按工程进度需要进退场；项目经理项目总工程师项目施工员工程技术科质安管理科综合科财务核算科土方施工作业队砌筑施工作业队混凝土施工作业队装饰施工作业队水电安装施工作业队——测试中心：承担各项材料及砂浆、混凝土的检验和试验任务。5、项目经理部人员配备计...
