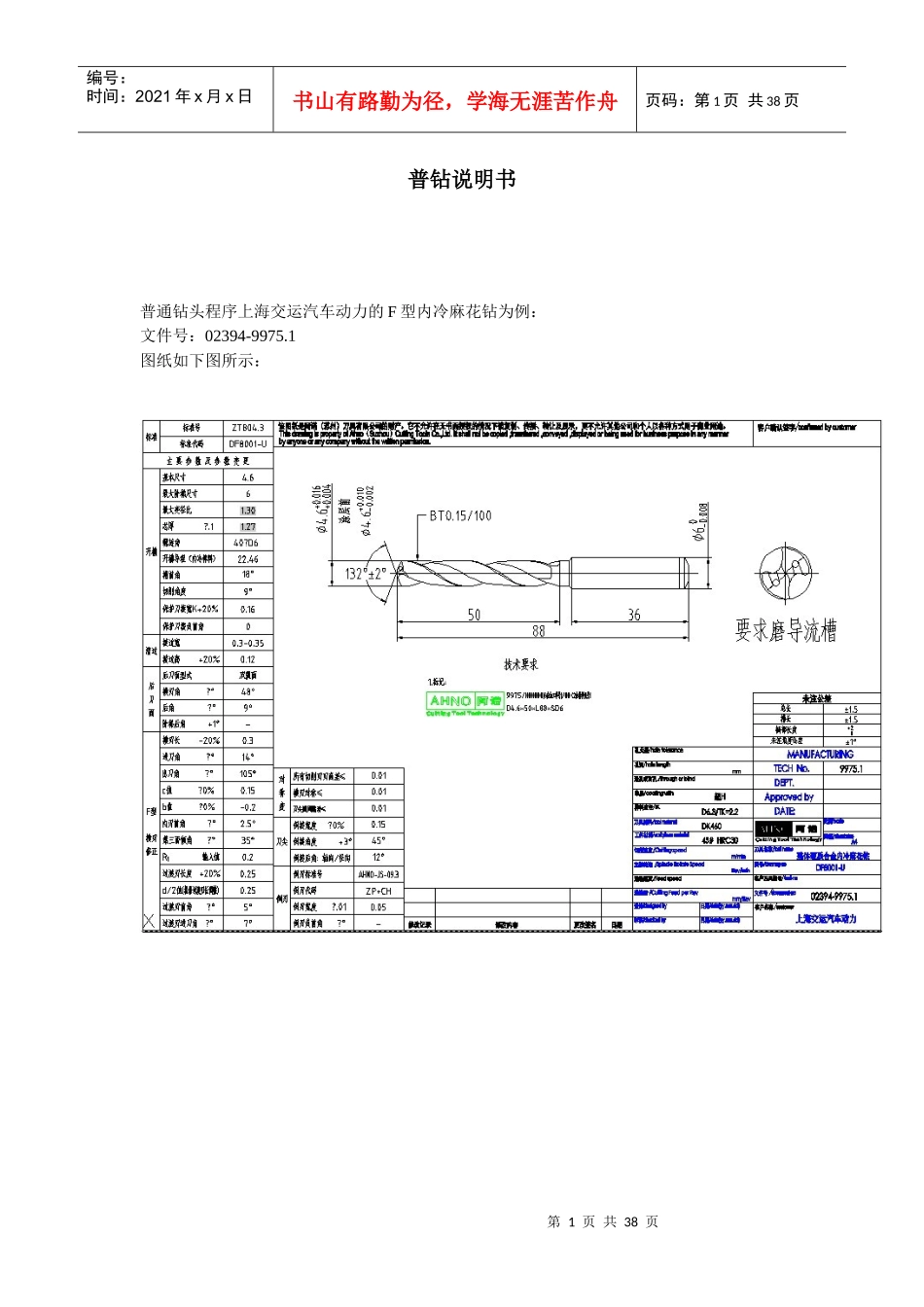

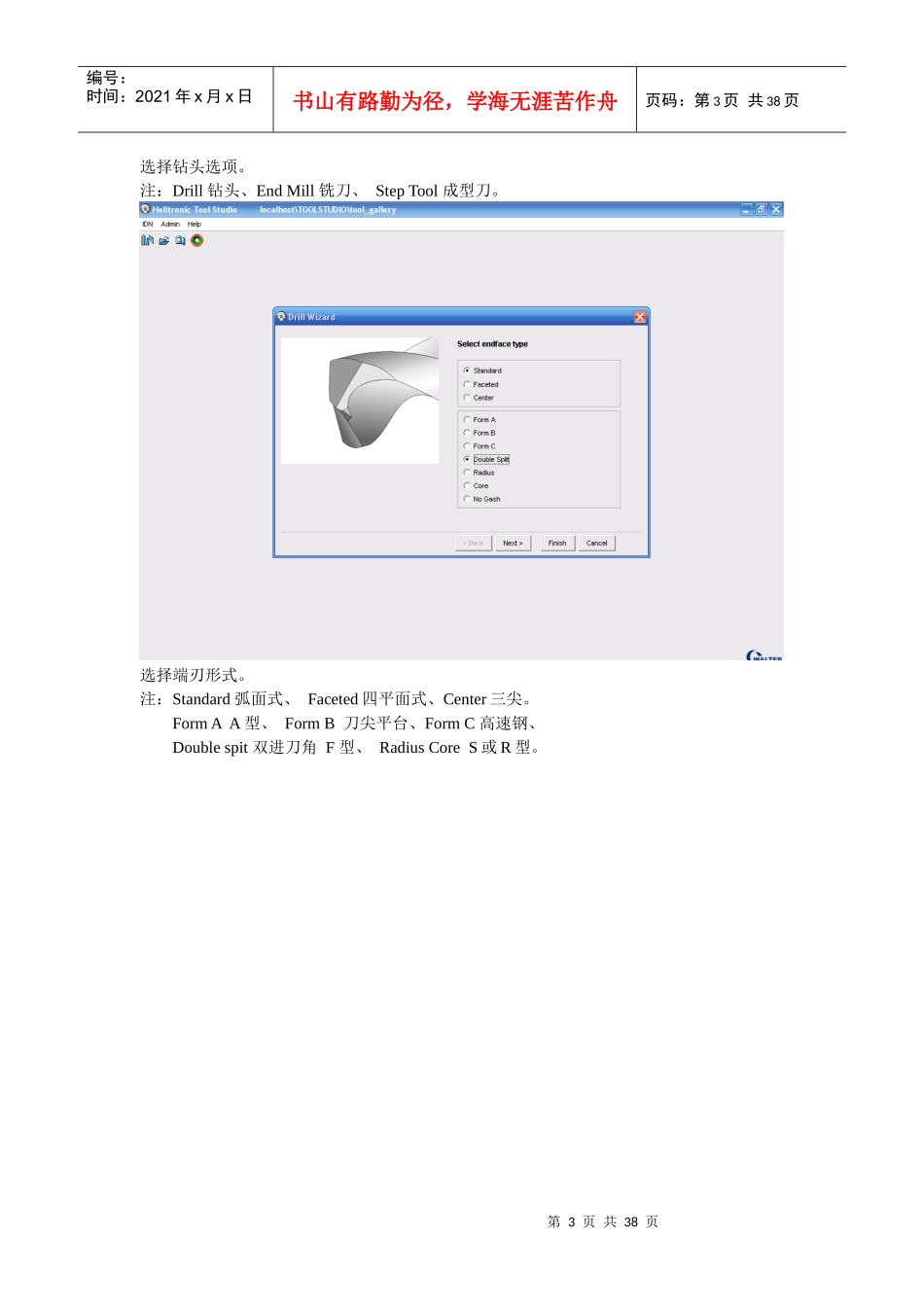

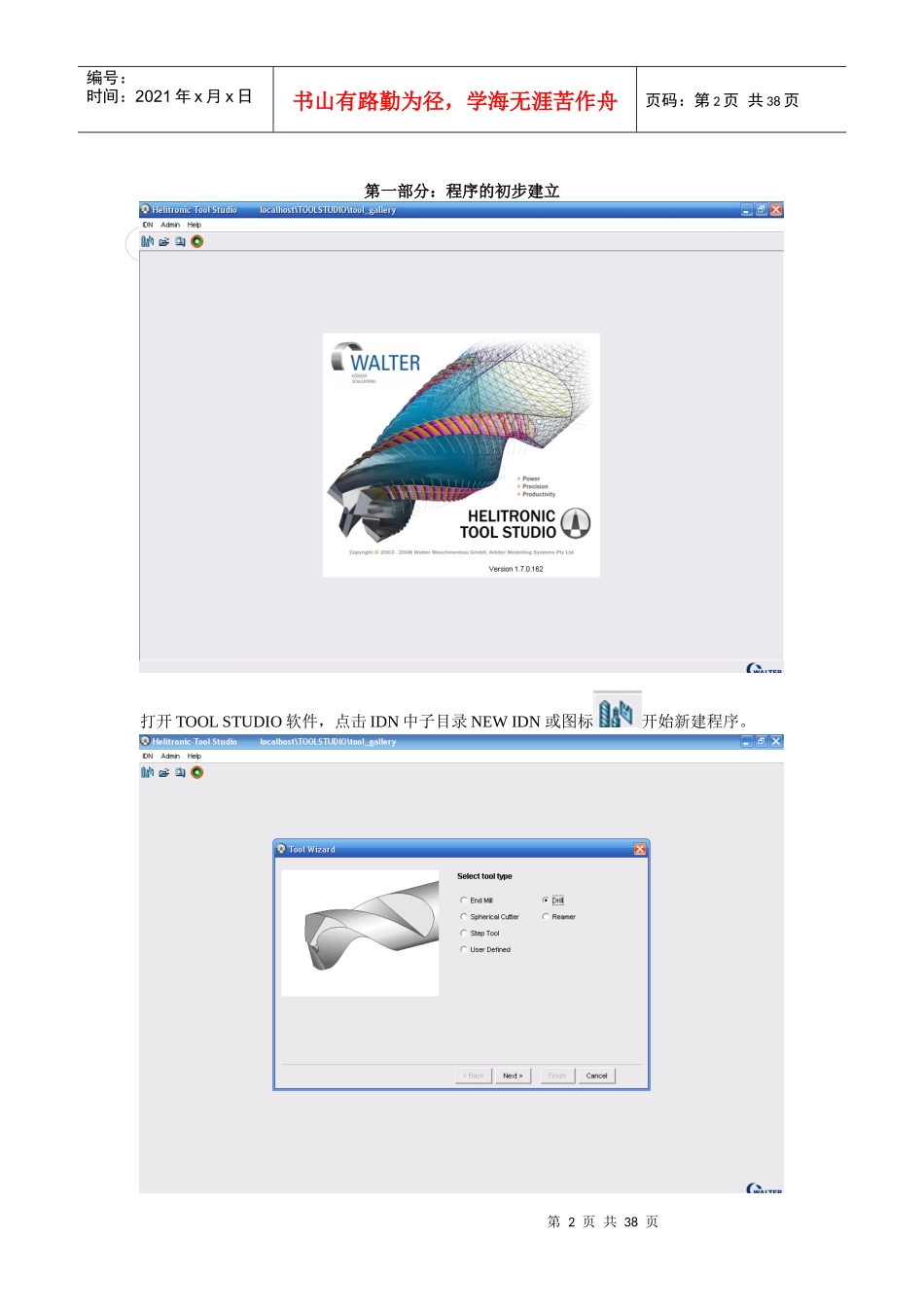

第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共38页普钻说明书普通钻头程序上海交运汽车动力的F型内冷麻花钻为例：文件号：02394-9975.1图纸如下图所示：第2页共38页第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页第一部分：程序的初步建立打开TOOLSTUDIO软件，点击IDN中子目录NEWIDN或图标开始新建程序。第3页共38页第2页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共38页选择钻头选项。注：Drill钻头、EndMill铣刀、StepTool成型刀。选择端刃形式。注：Standard弧面式、Faceted四平面式、Center三尖。FormAA型、FormB刀尖平台、FormC高速钢、Doublespit双进刀角F型、RadiusCoreS或R型。第4页共38页第3页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共38页选择测量步骤。注：RadialProbing测量周向偏移、RunoutProbing测量圆周跳动、CoolingHolesProbing探测内冷孔位置。一般情况下只需选择周向偏移，在制作内冷孔刀具时选择测量内冷孔位置。第5页共38页第4页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共38页输入齿数。在IDN一栏中输入图纸的TECHNO，并根据图纸设置棒料和刀具直径，最后按Finish键注：BlankDiameter夹持直径（一般和刃部直径一样）、ToolDiameter刃部直径、BackTaper倒锥（一般默认值）、CuttingDirection切削方向（默认，除非有特殊要求）、第6页共38页第5页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共38页HelixDirection（默认，除非有特殊要求）。程序初步建立如上图所示。第二部分：常用参数的给定以及程序的调整第7页共38页第6页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共38页选择夹头：点击工具栏中图标；在左侧Chuck选项中选择相应的夹头，一般根据刀具的直径选择夹头。注：1、NikkenIT50-C32-105表示尼肯夹头，头部直径32mm；SchunkD20表示雄克夹头，头部直径20mm；这两个是最常用的选项，有时需要根据实际的情况来选择更大或者更小的夹头，有时甚至需要使用加长型的夹头。2、夹头本公司常用的一般分为两种：弹簧式和液压式。液压式的跳动好，加工刀具时外露的长度在相同的情况下要比弹簧式的长3~5mm，但是装卸刀具时比较麻烦一点；弹簧式一般较为常用特别是在修模批量刀具的时候，可以节约操作时间并降低劳动强度，从而提高生产效率。第8页共38页第7页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共38页选择砂轮：点击工具栏中图标、然后点击界面左侧和分别选择一号和二号砂轮轴的砂轮。注：对于普通钻头一般用同一块1A1开槽、磨背（前后点不一样，开槽后点磨背前点，数量少时可用此方法，如果是批量生产，砂轮磨损严重，则不能用同一块砂轮开槽、磨背）装于二号砂轮轴，用12A2磨顶、1A1做Gash两块砂轮如上图并装在一号砂轮轴。第9页共38页第8页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共38页点击OK。点击图标中的，如图示选择砂轮轴。第10页共38页第9页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共38页选择砂轮轴上的砂轮（根据之前的说明以及加工时的经验）。长度测量常用参数（第一步）：SpiralStockRemovalEndFace：端面余量、Y-axisOffset：刀具端面在测量板上Y向的偏移（测量时保证刀具的顶尖能顶在测量板中间位置）。注：此程序初步分为7个步骤，第一步为测量端面。点击每一步，左侧出现其参数并且这一行变黄如上图红色标记处所示。内冷孔常用参数（第二步）：Lead：导程，由图纸给定、ReferenceCircleDiameter：内冷孔中心距、PretensionDepth：测量深度、DistanceVariation：端面距离、CoolingHolesdiameter内冷孔直径也需测量棒料数据第11页共38页第10页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共38页注：后面三个参数由测量棒料的实际值给定，在测量时可根据探...
