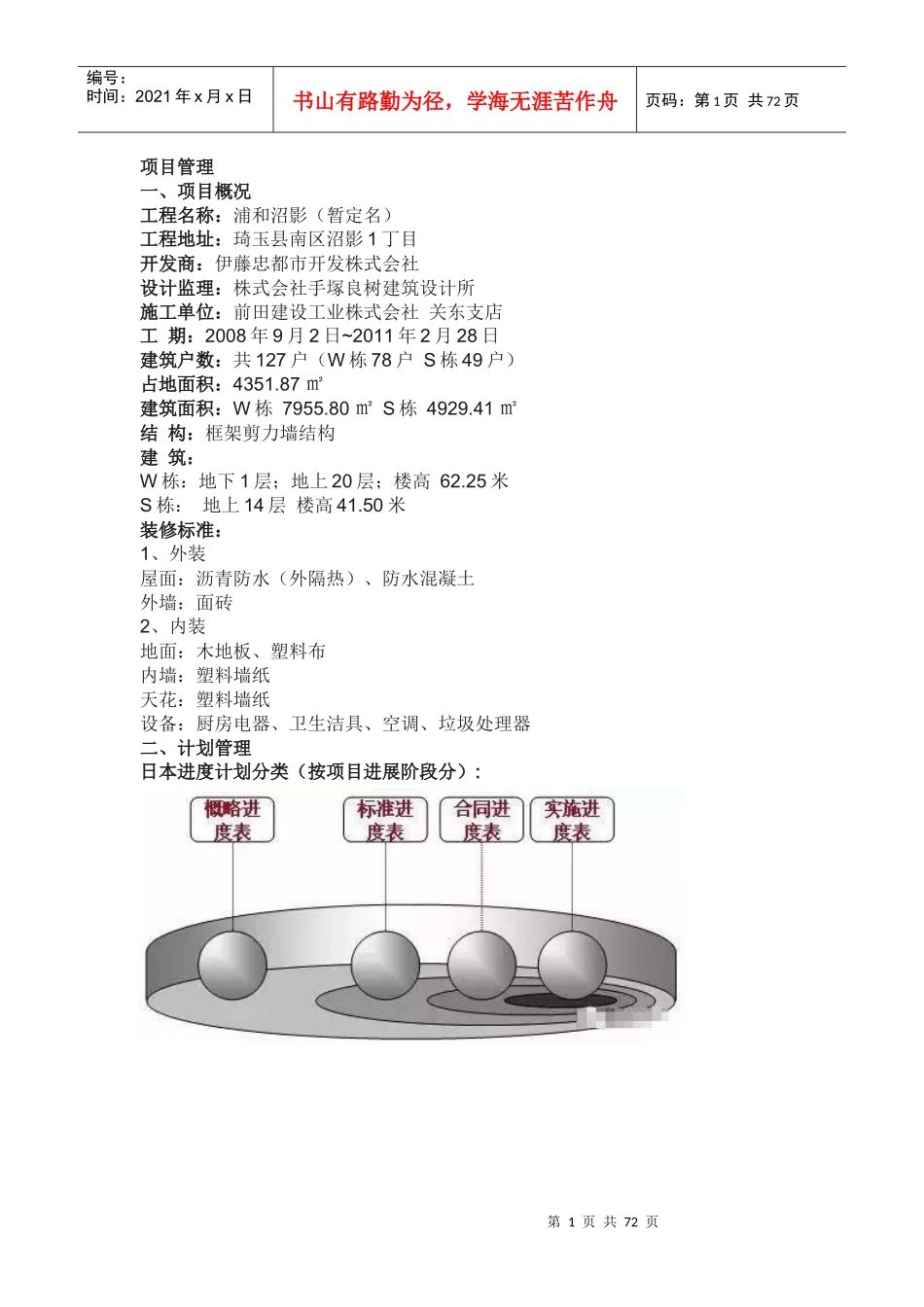

第1页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共72页项目管理一、项目概况工程名称：浦和沼影（暂定名）工程地址：琦玉县南区沼影1丁目开发商：伊藤忠都市开发株式会社设计监理：株式会社手塚良树建筑设计所施工单位：前田建设工业株式会社关东支店工期：2008年9月2日~2011年2月28日建筑户数：共127户（W栋78户S栋49户）占地面积：4351.87㎡建筑面积：W栋7955.80㎡S栋4929.41㎡结构：框架剪力墙结构建筑：W栋：地下1层；地上20层；楼高62.25米S栋：地上14层楼高41.50米装修标准：1、外装屋面：沥青防水（外隔热）、防水混凝土外墙：面砖2、内装地面：木地板、塑料布内墙：塑料墙纸天花：塑料墙纸设备：厨房电器、卫生洁具、空调、垃圾处理器二、计划管理日本进度计划分类（按项目进展阶段分）:第2页共72页第1页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共72页实施进度计划的编制：第3页共72页第2页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共72页计划调整：调整原则：优先考虑调整投入资源量，尽可能不调整既定的施工方案施工方案：开工协商会已确定（施工方案调整将导致成本变化）第一篇项目管理场地平面布置:第4页共72页第3页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共72页四、可视化管理工程放线内容：专业分包放线，各分包放线专业分包放线内容：结构、装饰施工主要控制轴线各分包放线：按照专业工种各自放线（木工隔墙线、水电位置线等）专业分包在混凝土浇捣后完成主要轴线和标高测量木工放线：墙、柱控制线第5页共72页第4页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共72页楼层模板拆除后每套房内均弹出五条控制线------专业分包外墙控制线：WX10、WX20、WX30、WX40、WY10、WY20第6页共72页第5页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共72页应用点：各类施工均有图可依，有线可查，辅以施工过程自查，复查，质量有了保证的首要条件。门窗安装控制线：水平面位置控制线标高控制线垂直面位置控制线水电安装工程放线：包括开关、插座、灯位、穿梁套管、下水位置等第7页共72页第6页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共72页室内水电位置控制：包括灯位、开关、插座、下水位置等第8页共72页第7页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共72页室内隔墙位置线第9页共72页第8页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共72页第10页共72页第9页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共72页可视化表格：内装工序检查表（包括工序、检查时间、检查人等）第11页共72页第10页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共72页第12页共72页第11页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共72页可视化表格：成品保护责任检查表（包括检查时间、检查人、复查人等）第13页共72页第12页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共72页可视化图纸：专业分包制作施工图钢筋施工图模板施工图内装施工图水电施工图······第14页共72页第13页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共72页预检资料：模板检查记录第15页共72页第14页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第15页共72页隐检资料：钢筋检查记录（钢筋原材试验、钢筋数量和规格检查、钢筋焊接试验检查、汇总表）第16页共72页第15页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第16页共72页隐检资料：钢筋施工图片记录第17页共72页第16页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第17页共72页第18页共72页第17页共72页编号：时间：202...
