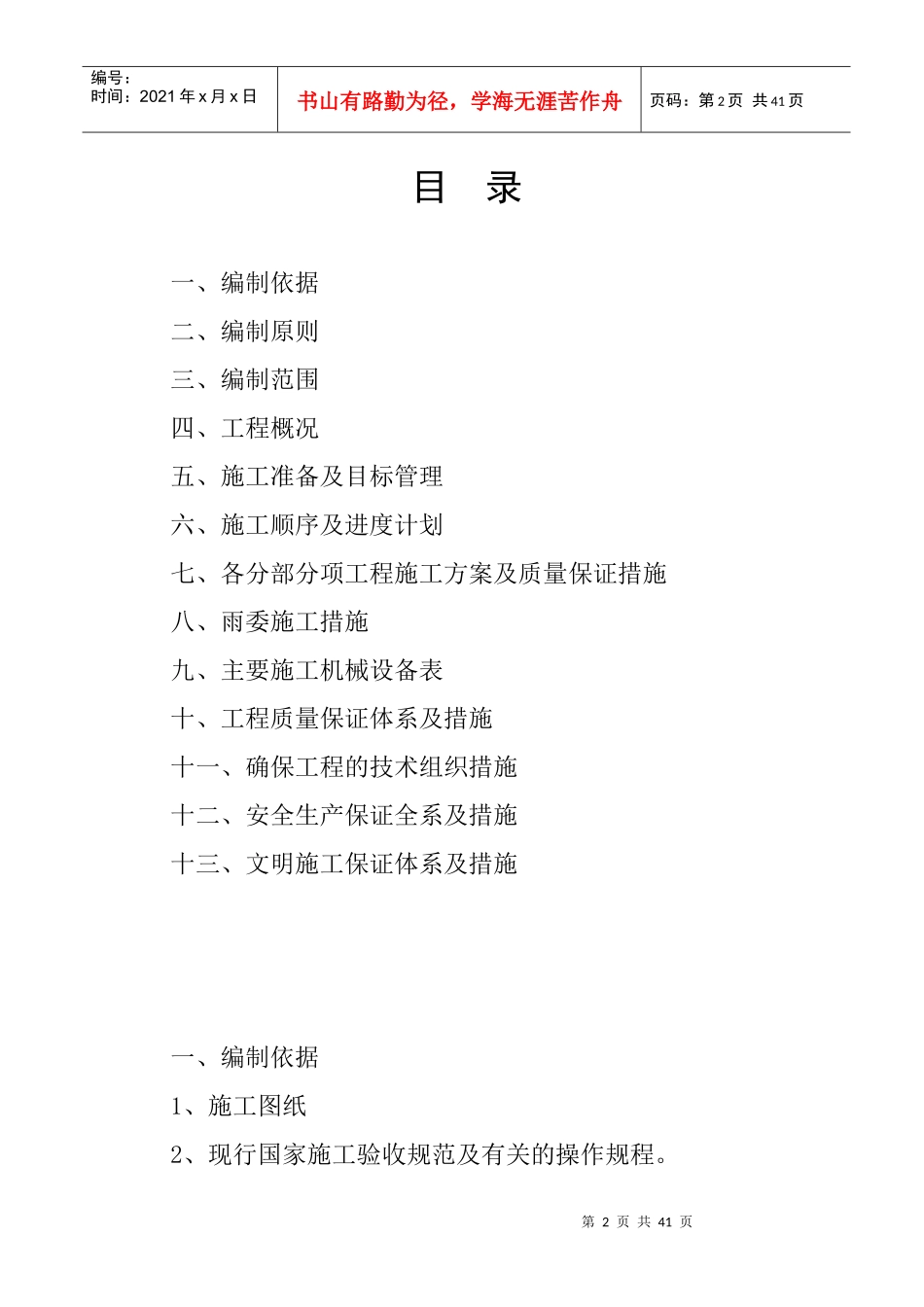

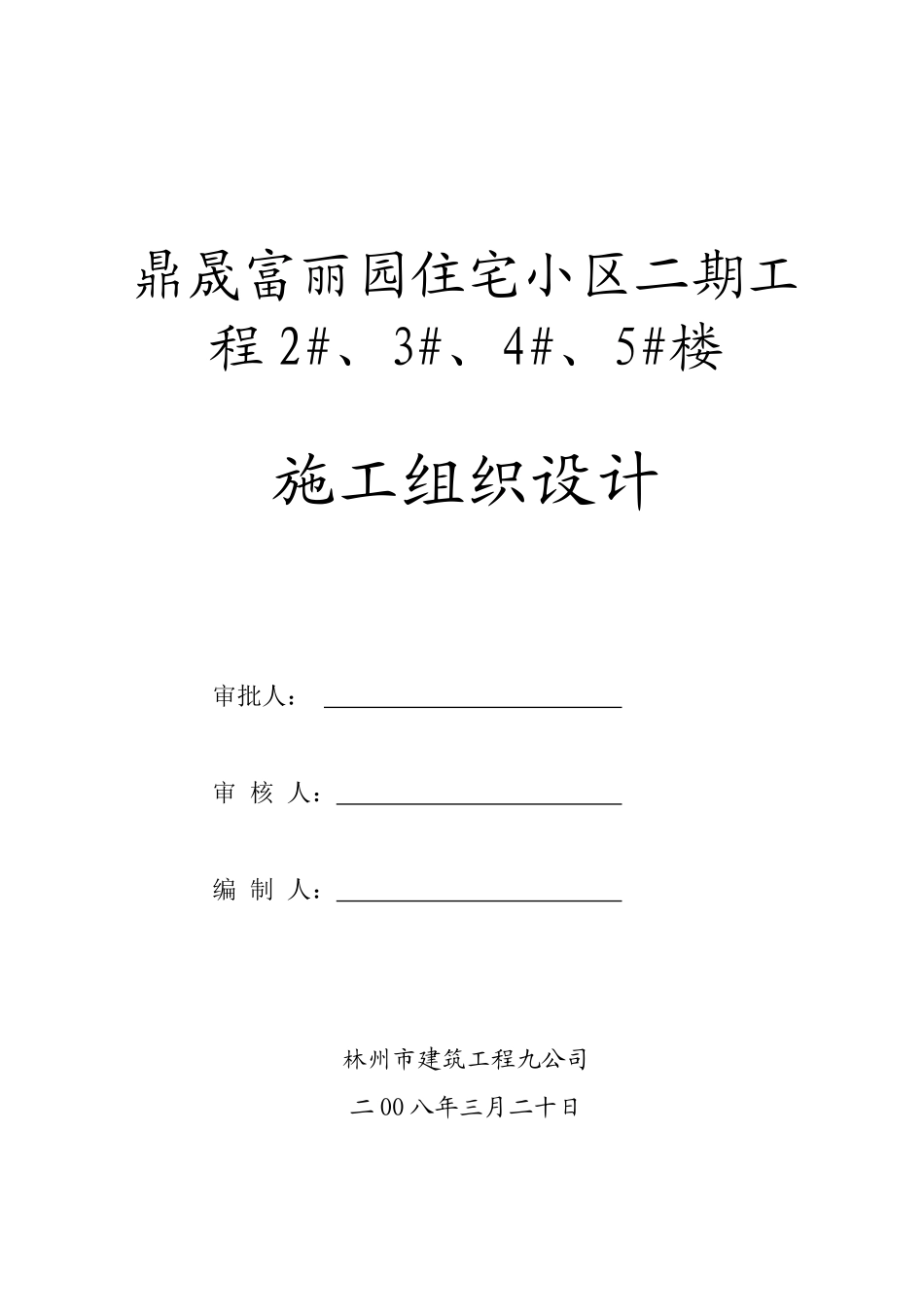

鼎晟富丽园住宅小区二期工程2#、3#、4#、5#楼施工组织设计审批人：审核人：编制人：林州市建筑工程九公司二OO八年三月二十日第2页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页目录一、编制依据二、编制原则三、编制范围四、工程概况五、施工准备及目标管理六、施工顺序及进度计划七、各分部分项工程施工方案及质量保证措施八、雨委施工措施九、主要施工机械设备表十、工程质量保证体系及措施十一、确保工程的技术组织措施十二、安全生产保证全系及措施十三、文明施工保证体系及措施一、编制依据1、施工图纸2、现行国家施工验收规范及有关的操作规程。第3页共41页第2页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共41页3、招标文件和答疑资料。4、施工现场的总平面布置图及勘测资料。5、现场调查情况资料。二、编制原则满足施工招标文件的各项规定，使管理现代化、决策科学化、施工程序化、作业标准化，做到即快又好，又安全又经济。三、编制范围本施工组织设计为鼎晟富丽园住宅小区2#、3#、4#、5#土建、水暖、电照部分。四、工程概况1、建筑概况：工程名称：鼎晟富丽园住宅小区二期工程建设地点：康巴什新区建设单位：鼎晟房地产开发有限公司质量标准：争创市级样板工程功能构成：1—5层均为住宅，建筑面积2#、4#、5#楼各为4685.22m2。结构形式：五层加跃层，建筑高度19.20米，地下室层高局部2.35米局部2.65米，一，二层层高2.9米，三层局部2.9米局部3.8米，四层局部2.9米局部3.2米，跃层高度局部3.7米局部4.2米局部4.5米（从屋脊线的垂直高度）；总长59.0米；第4页共41页第3页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共41页总宽14.30米（不包括阴阳台）构造柱及承重柱以结构图为准。建筑结构形式为砌体结构，建筑结构类别为3类，设计使用年限为50年，抗震防烈度为7度（0.10g）第三组；建设防火等级为二级；耐火等级为二级。2、结构概况本工程为砖混结构基础：采用C10砼垫层，地圈梁采用C25，梁、板混凝土强度等级C25，柱混凝土强度等级为C25.地面以下或防潮层以下的砌体、潮湿房间的墙体，采用MU10砖、M10水泥砂浆。室外地坪下外墙两侧墙体均采用20厚1：2.5水泥砂浆加5%防水剂抹面。水平防潮层20厚，1：2.5水泥砂浆加5%防水剂，室外地坪60处。一直二层采用MU10砖，m7.5混合砂浆三只五层采用MU10砖，M5混合砂浆墙梁中托梁的混凝土强度等级为C30。钢筋：纵向钢筋采用HRB335，HRB400.基础中受力钢筋的保护层厚度不小于40mm；当无垫层时不小于70mm。板墙保护层厚度不小于相应数值减10mm，且不小于10mm，悬臂板上部的保护层厚度不小于20mm，梁、柱中箍筋和构造柱钢筋的保护层厚度不小于15mm。第5页共41页第4页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共41页纵向受力钢筋的混凝土保护层厚度（从钢筋外边缘到混凝土外边缘的距离）不应小于钢筋的公称直径且应符合图纸结施01表4.2.1要求。3.屋面工程：防火等级为III级，防水层使用年限为10年。屋顶挂蓝色快瓦坡屋面。4.门窗工程：建筑外门窗抗风压性能﹥=3000KPa,气密性﹤=1.5q(M./(h.㎡));水密性﹥=350KPa，隔音性﹥=30db;保温性﹤=4.5W/（㎡.K）。5.保温：保温节能370墙做35厚挤塑聚苯板保温。屋面保温采用70厚挤塑聚苯板，挤塑聚苯板容重28.5Kg/㎡。一层地面下沿外墙起2米范围向室外铺80厚挤塑聚苯板。6.室外装修：车库层墙面采用咖啡色毛石做法，其他采用米色真石漆涂料墙面。台阶：水磨石台阶。散水：细石混凝土散水。立面线条：真石漆墙面黑色7.采暖工程概况;设计依据：1）《采暖通风与空气调节设计规范》（GB50019-2003）第6页共41页第5页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共41页2）《新建集中供暖住宅分户热量设计技术规程》（DBJ10-605-200）3）《住宅设计规范》（GB50096-1990）（2003版）4)鄂尔多斯市有关规定级建设单位提供的设计任务书，土建专业提供的设计资料。采暖设计及参数；采暖时外设计参数；冬季采暖室外计算温度；-20℃；冬季室外平...
