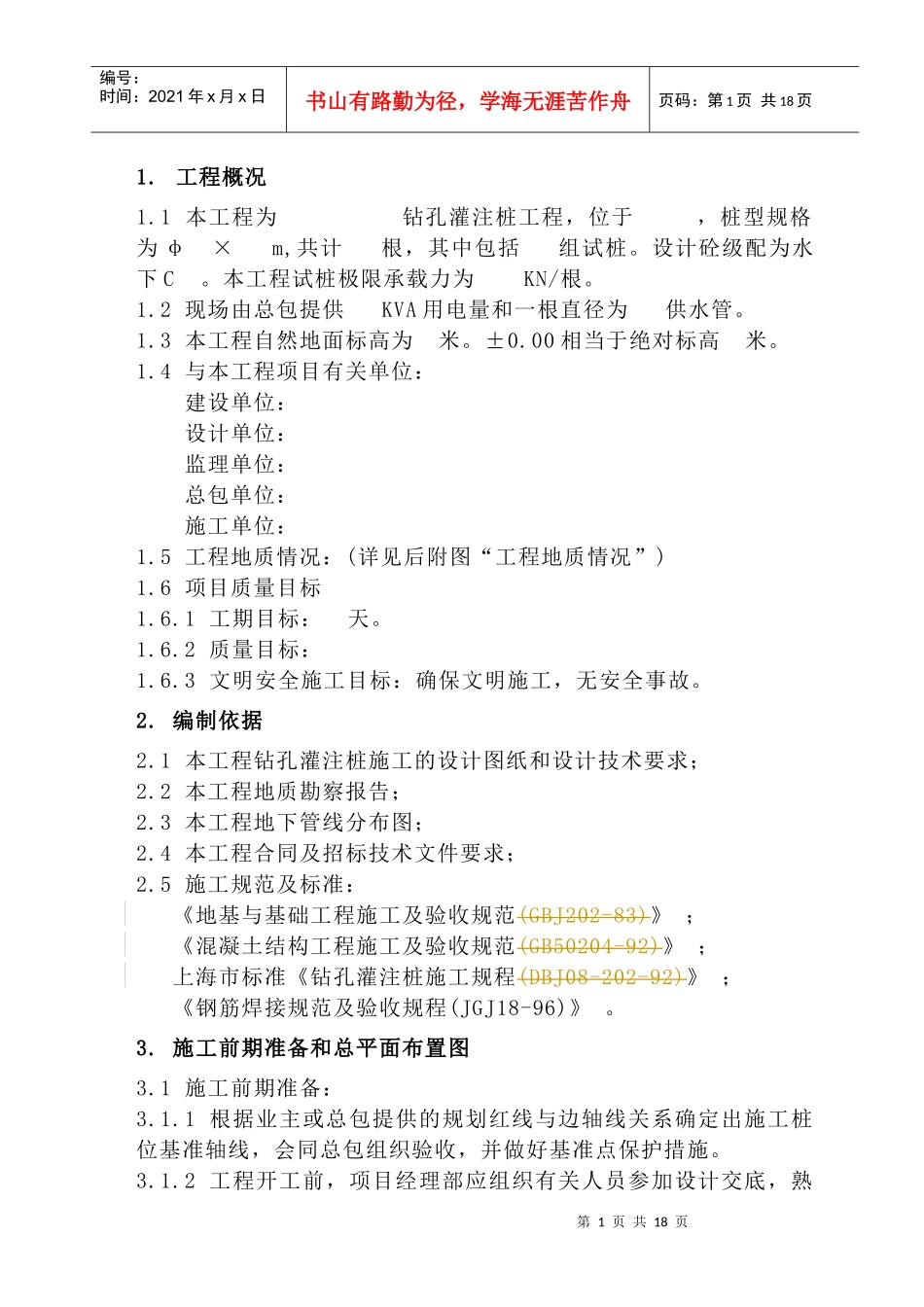

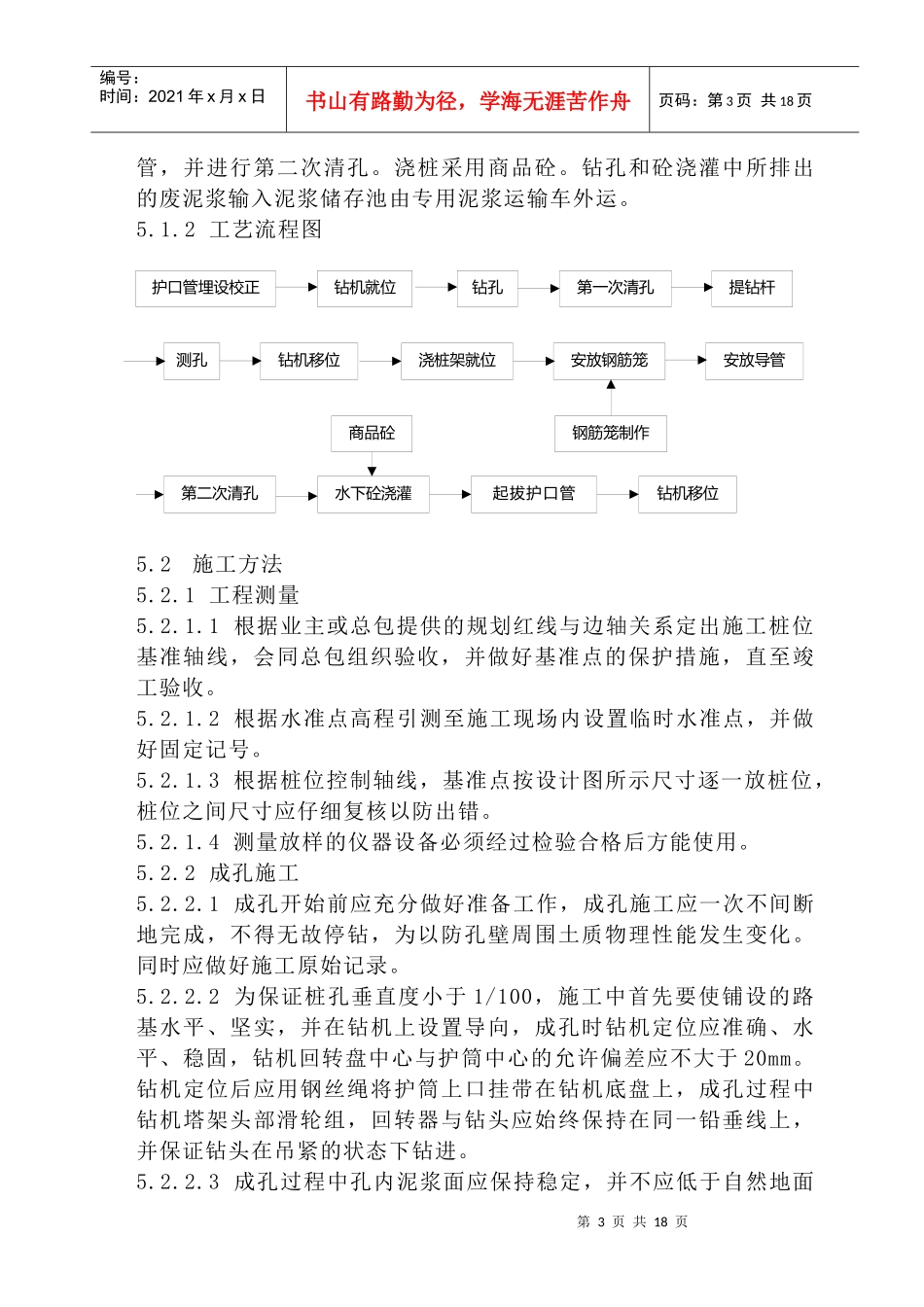

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页1.工程概况1.1本工程为钻孔灌注桩工程，位于，桩型规格为φ×m,共计根，其中包括组试桩。设计砼级配为水下C。本工程试桩极限承载力为KN/根。1.2现场由总包提供KVA用电量和一根直径为供水管。1.3本工程自然地面标高为米。±0.00相当于绝对标高米。1.4与本工程项目有关单位：建设单位：设计单位：监理单位：总包单位：施工单位：1.5工程地质情况：(详见后附图“工程地质情况”)1.6项目质量目标1.6.1工期目标：天。1.6.2质量目标：1.6.3文明安全施工目标：确保文明施工，无安全事故。2.编制依据2.1本工程钻孔灌注桩施工的设计图纸和设计技术要求；2.2本工程地质勘察报告；2.3本工程地下管线分布图；2.4本工程合同及招标技术文件要求；2.5施工规范及标准：《地基与基础工程施工及验收规范(GBJ202-83)》；《混凝土结构工程施工及验收规范(GB50204-92)》；上海市标准《钻孔灌注桩施工规程(DBJ08-202-92)》；《钢筋焊接规范及验收规程(JGJ18-96)》。3.施工前期准备和总平面布置图3.1施工前期准备：3.1.1根据业主或总包提供的规划红线与边轴线关系确定出施工桩位基准轴线，会同总包组织验收，并做好基准点保护措施。3.1.2工程开工前，项目经理部应组织有关人员参加设计交底，熟第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页悉工程图和工程地质资料。3.1.3施工前应做好排水系统设置，并预先探明和消除桩位处的地下障碍物。3.1.4本工程采用护口管规格，护口管中心与桩位偏差≤2cm，护口管埋入原土20cm。3.1.5施工前应做好设备安装、调试检查工作。3.1.6做好供水供电、夜间照明等工作。3.1.7开挖埋设的护口筒周围应用粘土分层回填夯实。3.1.8开工前办理有关施工手续及申报工作。3.2施工总平面布置图施工总平面布置图内容：工程平面图及轴线、临时设施位置、施工机械布置、施工用水、施工用电，钢筋、钢筋堆场，钢筋笼制作位置，泥浆池和循环系统布置，重点防火部位等。（施工总平面图应含有地形索引图、指北针、图签类。）硬地坪施工：根据现场桩位布置情况，合理铺筑砼地坪，同时规划出泥浆池、泥浆循环系统具体位置。(详见施工平面布置图)4.工程量一览表序号桩截面（mm）桩长（m）数量(根)桩顶标高（m）桩底标高（m）砼级配砼方量（m3）备注1Ф2Ф345.施工工艺和施工方法5.1选用型钻机原土造浆，正循环成孔，泥循环系统由泥浆循环池、循环槽、泥浆泵等组成。钻机移位起重采用起重机。钢筋笼在现场制作，成孔后进行第一次清孔，然后安放钢筋笼和砼导第3页共18页第2页共18页护口管埋设校正钻机就位钻孔第一次清孔提钻杆测孔钻机移位浇桩架就位起拔护口管安放钢筋笼安放导管钢筋笼制作水下砼浇灌第二次清孔商品砼钻机移位编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页管，并进行第二次清孔。浇桩采用商品砼。钻孔和砼浇灌中所排出的废泥浆输入泥浆储存池由专用泥浆运输车外运。5.1.2工艺流程图5.2施工方法5.2.1工程测量5.2.1.1根据业主或总包提供的规划红线与边轴关系定出施工桩位基准轴线，会同总包组织验收，并做好基准点的保护措施，直至竣工验收。5.2.1.2根据水准点高程引测至施工现场内设置临时水准点，并做好固定记号。5.2.1.3根据桩位控制轴线，基准点按设计图所示尺寸逐一放桩位，桩位之间尺寸应仔细复核以防出错。5.2.1.4测量放样的仪器设备必须经过检验合格后方能使用。5.2.2成孔施工5.2.2.1成孔开始前应充分做好准备工作，成孔施工应一次不间断地完成，不得无故停钻，为以防孔壁周围土质物理性能发生变化。同时应做好施工原始记录。5.2.2.2为保证桩孔垂直度小于1/100，施工中首先要使铺设的路基水平、坚实，并在钻机上设置导向，成孔时钻机定位应准确、水平、稳固，钻机回转盘中心与护筒中心的允许偏差应不大于20mm。钻机定位后应用钢丝绳将护筒上口挂带在钻机底盘上，成孔过程中钻机塔架头部滑轮组，回转器与钻头应始终保持在同一铅垂线上，并保证钻头在吊紧的状态下钻进。5.2.2.3成孔过程中孔内泥浆面应保持...
